Terméktípus	Kültéri és beltéri LED reflektor
Márka	Brennenstuhl
Modell	1171250102 (L CN sorozat)
Teljesítmény	10 W, 30 W, 50 W vagy 80 W a verziótól függően
Névleges feszültség	220-240 V ~ 50 Hz
Védelmi osztály	I (kötelező földelés)
Védettségi fokozat	IP65 (érzékelő nélküli verziók) vagy IP44 (érzékelős verziók)
Érzékelő típusa (PIR verziók)	Passzív infravörös érzékelő
Érzékelési zóna (PIR verziók)	Akár 12 m, 180° vízszintes szög
Időtartam beállítás (PIR verziók)	10 másodperctől 4 percig
Érzékenység beállítás (PIR verziók)	Igen, potenciométerrel
Fényerő beállítás (PIR verziók)	Igen, állítható nappal/éjszaka küszöb
Méretek (pl. 10 W-os verzió)	110,5 x 83 x 4 mm
Fedél anyaga	Edzett védőüveg
Fényforrás	Beépített, nem cserélhető LED
Szerelés	Fali tartóra, rögzítőelemekkel együtt
Biztonsági előírások	Szakképesített villanyszerelő általi telepítés, áramtalanítás a beavatkozás előtt, ne nézzen közvetlenül a sugárnyalábba
Karbantartás	Száraz vagy enyhén nedves ruhával tisztítsa, oldószer nélkül
Alkatrész csere	Csak eredeti védőfedél, belső alkatrész nem javítható
Megsemmisítés	Ne dobja a háztartási hulladékba, kövesse a WEEE 2012/19/EU irányelvet

Gyakran ismételt kérdések - 1171250102 BRENNENSTUHL

Hogyan szereljem fel a Brennenstuhl 1171250102 reflektort?

A telepítést szakképesített villanyszerelőnek kell elvégeznie. Áramtalanítson, rögzítse a fali tartót, vezesse át a tápkábelt és csatlakoztassa a sorkapocshoz (L = barna, N = kék, föld = zöld/sárga). Csavarja vissza a házat és szerelje fel a reflektort. Tartsa be a biztonsági előírásokat.

Mekkora a szükséges tápfeszültség?

A reflektor 220-240 V ~ 50 Hz feszültségen működik. I. védelmi osztályú, ezért a földelés kötelező.

Hogyan állítsam be a mozgásérzékelőt (PIR verziók)?

A reflektor alatt három potenciométer található: TIME (világítási időtartam 10 másodperctől 4 percig), SENS (érzékenység) és LUX (fényerő küszöb). Az óramutató járásával megegyező irányba forgassa az érték növeléséhez. Állítsa a LUX-ot éjszakai üzemmódba (C szimbólum), majd állítsa be a kívánt aktiválási szintet.

Használhatom ezt a reflektort beltérben?

Igen, a reflektor beltéri és kültéri használatra készült. A verziótól függően a védettségi fokozat IP65 (vízálló) vagy IP44 (fröccsenés ellen védett).

Mit tegyek, ha a védőfedél megsérül?

Cserélje ki egy eredeti Brennenstuhl fedélre az újbóli használat előtt. Soha ne használja a reflektort ép fedél nélkül.

Hogyan tisztítsam a reflektort?

Használjon száraz vagy enyhén nedves ruhát. Ne használjon oldószert, maró tisztítószert vagy súrolószert. A tisztítás előtt húzza ki a tápellátást.

A LED cserélhető?

Nem, a LED fényforrás beépített és nem cserélhető. Ha meghibásodik, a teljes reflektort ki kell cserélni.

Mekkora a mozgásérzékelő hatótávolsága?

A hatótávolság körülbelül 12 méter, 180°-os vízszintes érzékelési szöggel. Az érzékenység a mezőt átszelő mozgásoknál a legnagyobb.

Hogyan semmisítsem meg a reflektort élettartamának végén?

Ne dobja a készüléket a háztartási hulladékba. A WEEE 2012/19/EU irányelvnek megfelelően helyezze el egy elektronikus hulladékgyűjtő ponton.

Használhatom a reflektort mozgásérzékelő nélkül?

Igen, a PIR nélküli verziók (IP65) egyszerűen a hálózati kapcsolóval kapcsolhatók be. A PIR-es verziók (IP44) érzékelőt tartalmaznak, de kívánság szerint folyamatos működésre is beállíthatók.

HASZNÁLATI ÚTMUTATÓ 1171250102 BRENNENSTUHL

Nastaveni csa: cca 10 sek. až 4 min.

UDRZBA A CISTENI

Udrzbu muze provadet pouze kvalifikovany elektrikar.

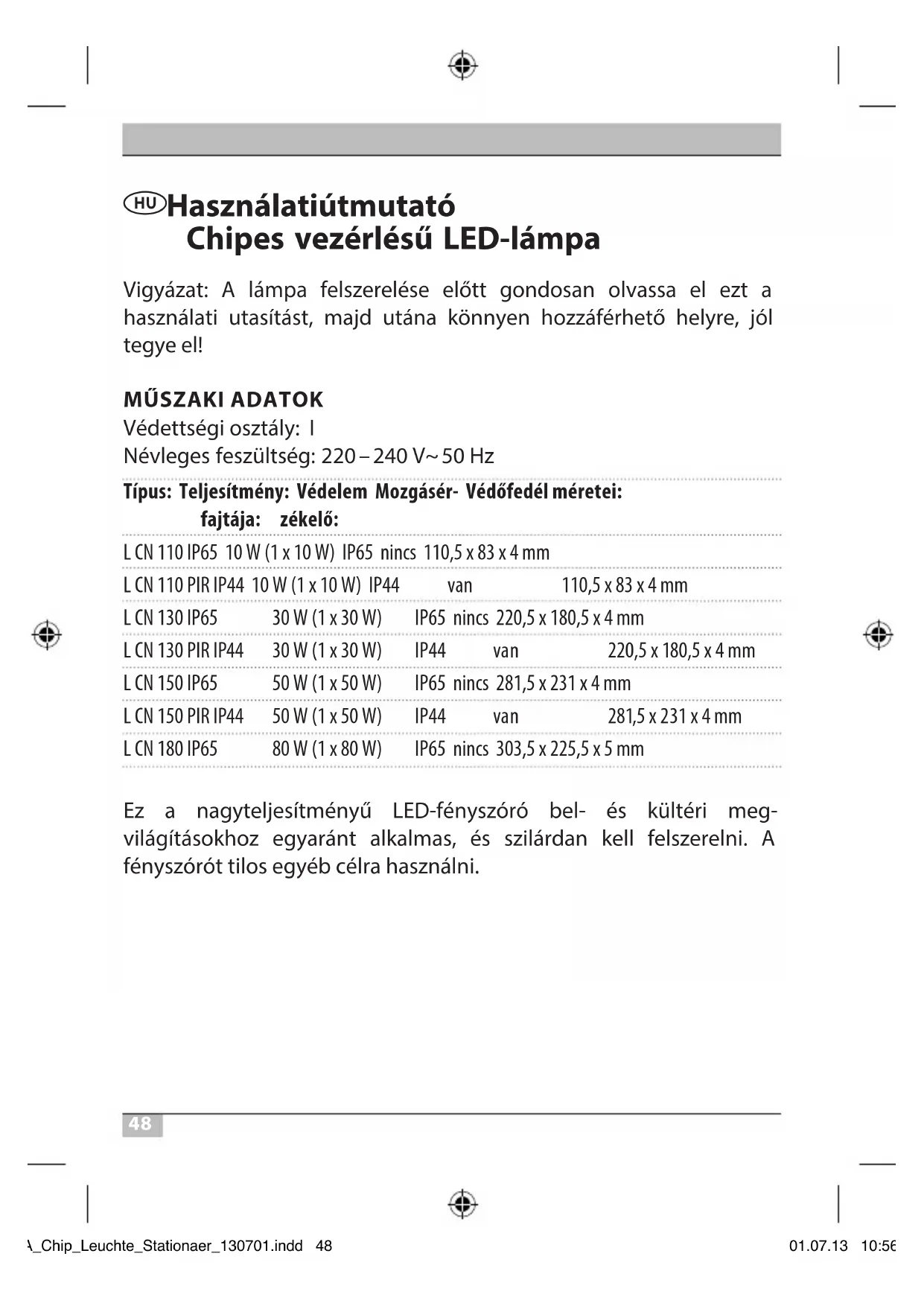

HU Hasznalatiutmutato Chips vezérlesu LED-lampa

Vigyázat: A lámpa felszerelése elöttt gondosan olvassa el ezt a használatiutasítást, majd utána konnyen hozzáférhétó helyre, jol tegye el!

MUSZAKI ADATOK

Védettségi osztály: I
Névleges feszültseg: 220 - 240 V~50 Hz

Tipus: Teljesitmény: Védelem Mozgásér- Védőfedél méretei: fajtája: zékelő:

LCN 110 IP65 10 W (1 x 10 W)	IP65 nincs 110,5 x 83 x 4 mm
LCN 110 PIR IP44	10 W (1 x 10 W)	IP44	van 110,5 x 83 x 4 mm
LCN 130 IP65	30 W (1 x 30 W)	IP65 nincs 220,5 x 180,5 x 4 mm
LCN 130 PIR IP44	30 W (1 x 30 W)	IP44	van 220,5 x 180,5 x 4 mm
LCN 150 IP65	50 W (1 x 50 W)	IP65 nincs 281,5 x 231 x 4 mm
LCN 150 PIR IP44	50 W (1 x 50 W)	IP44	van 281,5 x 231 x 4 mm
LCN 180 IP65	80 W (1 x 80 W)	IP65 nincs 303,5 x 225,5 x 5 mm

Ez a nagyteljesitményu LED-fényszóró bel- és kültéri megvilágításokhoz egyarant alkalmas, és szilárdan kell felszerelni. A fenyszóró tilos egyéb celra használni.

BIZTONSÁGIFIGYELMEZTETÉSEK

1. A fenyszóró felszerelését és karbantartásatCsak minősített szerelő végezheti el.
2. A felszerelési és karbantartásimunkák elott kapcsolja le a halózati páplást.
3. A fenyszórótszakszerüen födelni kell.
4. A fenyszóró tilos az összes, szakszerüen felszerelt tomitógyürnélkül használni!
5. A LED-fényszórók rendkívül forrók. Semmilyen körülmények között se nézzen a LED-fényszóró fenykévejébe, mivel a fénye a szemben maradandó károsodást okozhat.
6. A torrott vedofedelet a lampa tovabbi hasznalata elott ki kell cserelni egy eredeti Brennenstuhl vedofedelre.

1. Ha a keszülék halózati csatlakozó gezeteke sérül meg, egy minősített szakembernek kell kicserélnie a veszélyhelyzetek elkerülse érdekében.

FELSZERELES ES CSATLAKOZÁS A HÁLOZATI TAPRA

1. Ne szerelje fel a fenyszórót rezgéseknek kitett felületre.
2. Felszerelési helyzet: A fenyszórót ideális esetben a falitartóval kell felerósiteni. A mozgásérzékelós fenyszórótCsak az 1. abra szerint szabad rögzíteni.
3. Jelölje at a furatok helyét a falitartó felerositéséhez, és fürja be a megfelelo furatokat a falba Rögzítse a kengyelt a falban a megfelelo csavarokkal.

HU Hasznalati utmutató Chips vezérlesú LED-lampa

1. Nyissa ki a fenyszóró csatlakozó dobozát.
2. Vezesse Ḡ a csatlakozó gezetéket a tomszelencén, és csatlakoztassa a 2. ábra (baloldali kép a 10 W-os valtozat, a jobboldali kép a 30 W-os és nagyobb teljesítényu valtozat) szerint a lampatest szorító-CSavarjaihoz (N = kék kabel, bödelés jegle = zöld / sárga kabel, L = barna kabel).
3. Ügyeljen arra, hovy legendó hosszú kábelt rögzítsen a tomszelencénél.
4. Csavarozza vissza a fedelet a csatlakozó dobozra. Ügyeljen arra, hovy a tòmités korrekten befeküdjön a helyère.
5. Az együtt szállitott anyáscsavarokkal szerelje fel a fenyszórót a falitartóra. Állitsa be a fenyszóró t a kívant helyzetbe, majd húzza szorosra a csavarokat.

MUKÖDESI LEÍRÁS (csak a mozgásérékelös valtozatokhoz)

A fenyszóró t ey infravörös érzekelövel szerelték fel. Ez automatikusan bekapcsol, ha az érzekelő a hatotávolságon belül mozgást érzekel.

A mozgaszékelot lehetoleg ne irányitsauszómedencékre, forrólevegos hajszárítokra, klimaberendeźesekre vagy olyan tárgyakra, amelyek eros hörmsékleti ingadozásoknak vannak kiteve. Kerülje el, hogy a mozgaszékelot fákra vagy bokrokra irányitsa, vagy oyan területekre, ahol gyakran tartózkodnak háziallatok.

A fenyszóró felszerelésénél ügyeljen arra, hogy a mozgásérzékelő a hatótvolságon belül a keresztirányú mozgásokra reagál a legérzékenyebben, ésCsak kevészéérzékeny a közvetlenül a keszülék felé halado mozgásokra.

A MOZGÁSÉRZÉKELÖ BEÁLLITÁSA

A fenyszó ró also részén harom szabályozó talalható (lásd a 3. abrát).

Idő beállítása (TIME):

A MOZgásérzékelő TIME szabályozójával tetszöleges bekapcsolási időt állthat be kb. 10 masodperc és 4 perc között, az utolsó MOZgásérzékelésétól számítva. A TIME-szabályzónak az oramutató irányába történő elforgatasával no a bekapcsolási idő.

Erzékenység (SENS):

Ezzel a szabályzóval allithato be az érzekelő érzékenysége. A SENSszabályzónak az oramutató irányába történő elforgatasával no az érzékenység.

Fenyerő beállitása (LUX):

A fenyerő beállitása meghatározza, hogy milyen szürkületben kapcsolja be az érzekelő a fenyszórót. A () helyzet azt mutatja, hogy az érzekelő éjnel-nappal dolgozik, a (C) helyzet azt, hogy az érzekelőCsak éjnel muködik. A beállitáshoz varja meg, amíg a környezetben ben nem all a kívant szürkület. Ekkor forgassa ki teljesen a LUX fenyerőszabályzó t a (C) jelre. Majd forgassa lassan a szabályzó t a () jel irányába, amíg MOZgásra a fenyszóró be nem kapcsol.

A fenyszóró ettól kezdve a beallitott szürkúlet beällta után egy mozgás érzékelésere be fog kapcsolni.

Mozgásérékelő: passzív infravörös érzékelő

Hatotavolsag:max.12m/latoszog max. 180^ (vizszintesen)

Idöbeallitas: kb. 10 masodperctól 4 percig

Hasznalati utmutató Chips vezérlesú LED-lampa

KARBANTARTÁS ÉS TISZTITÁS

A karbantartástCsak minositet villanyszereló végesheti el.

VIGYÁZAT: A LED-lampában nincs oyan alkatrész, amely karbantartást igényelne. A LED-fenyforras nem cserélheto. Szükség eseten a teljes fenyszórókt kell kicserélni.

Ne használjon oldószereket, maró határú tiszítószereket, vagy ehbez hasonlákat. A tiszításhozCsak egy száraz vagy enyhén nyirkos ruhát használjon.

Az elektromos keszülékeket környezetbarát modon kell artilmatlanitani!

Elektromos keszülékeket tilos a haziszemétbe dobni!

Az elhasznált elektromos és elektronikus készülékekról szólo 2012/19/EU Europai Irányelv szerint az elavult elektromos készülékeket külön kell begyüjteni, és fel kell ajánlani környezetbarat úrahasznosításra.

A kiszolgalt keszülékek artilmatlanitásanak lehetosegeiról tajekozódjon a kozosségi vagy varosi kozigazgatasnal.
