Type de produit	Projecteur LED extérieur et intérieur
Marque	Brennenstuhl
Modèle	1171250102 (série L CN)
Puissance	10 W, 30 W, 50 W ou 80 W selon version
Tension nominale	220-240 V ~ 50 Hz
Classe de protection	I (mise à la terre obligatoire)
Indice de protection	IP65 (versions sans détecteur) ou IP44 (versions avec détecteur)
Type de détecteur (versions PIR)	Capteur infrarouge passif
Zone de détection (versions PIR)	Jusqu'à 12 m, angle 180° horizontal
Réglage durée (versions PIR)	10 secondes à 4 minutes
Réglage sensibilité (versions PIR)	Oui, par potentiomètre
Réglage luminosité (versions PIR)	Oui, seuil jour/nuit réglable
Dimensions (ex. version 10 W)	110,5 x 83 x 4 mm
Matériau du couvercle	Verré de protection trempé
Source lumineuse	LED intégrée non remplaçable
Montage	Sur support mural, fixation incluse
Consignes de sécurité	Installation par électricien qualifié, couper l'alimentation avant intervention, ne pas regarder directement le faisceau
Entretien	Nettoyer avec un chiffon sec ou légèrement humide, sans solvant
Remplacement des pièces	Couvercle de protection d'origine uniquement, aucun composant interne réparable
Mise au rebut	Ne pas jeter aux ordures ménagères, suivre la directive DEEE 2012/19/UE

FOIRE AUX QUESTIONS - 1171250102 BRENNENSTUHL

Comment installer le projecteur Brennenstuhl 1171250102 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, fixez le support mural, passez le câble d'alimentation et connectez-le au domino (L = brun, N = bleu, terre = vert/jaune). Revissez le boîtier et montez le projecteur. Respectez les consignes de sécurité.

Quelle est la tension d'alimentation requise ?

Le projecteur fonctionne sous une tension de 220-240 V ~ 50 Hz. Il est de classe de protection I, donc la mise à la terre est obligatoire.

Comment régler le détecteur de mouvement (versions PIR) ?

Sous le projecteur se trouvent trois potentiomètres : TIME (durée d'éclairage de 10 s à 4 min), SENS (sensibilité) et LUX (seuil de luminosité). Tournez-les dans le sens horaire pour augmenter la valeur. Réglez LUX en mode nuit (symbole C) puis ajustez jusqu'à l'activation souhaitée.

Puis-je utiliser ce projecteur à l'intérieur ?

Oui, le projecteur est conçu pour une utilisation en intérieur et en extérieur. Selon la version, l'indice de protection est IP65 (étanche) ou IP44 (protégé contre les projections).

Que faire si le couvercle de protection est endommagé ?

Il doit être remplacé par un couvercle d'origine Brennenstuhl avant toute réutilisation. N'utilisez jamais le projecteur sans couvercle intact.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec ou légèrement humide. N'employez aucun solvant, nettoyant corrosif ou produit abrasif. Débranchez l'alimentation avant le nettoyage.

La LED peut-elle être remplacée ?

Non, la source LED est intégrée et non remplaçable. Si elle tombe en panne, l'ensemble du projecteur doit être remplacé.

Quelle est la portée du détecteur de mouvement ?

La portée est d'environ 12 mètres avec un angle de détection horizontal de 180°. La sensibilité est maximale pour les mouvements traversant le champ.

Comment éliminer le projecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE 2012/19/UE, déposez-le dans un point de collecte pour recyclage des déchets électroniques.

Puis-je utiliser le projecteur sans détecteur de mouvement ?

Oui, les versions sans PIR (IP65) s'allument simplement par l'interrupteur secteur. Les versions avec PIR (IP44) intègrent un détecteur mais peuvent être réglées pour fonctionner en continu si souhaité.

MODE D'EMPLOI 1171250102 BRENNENSTUHL

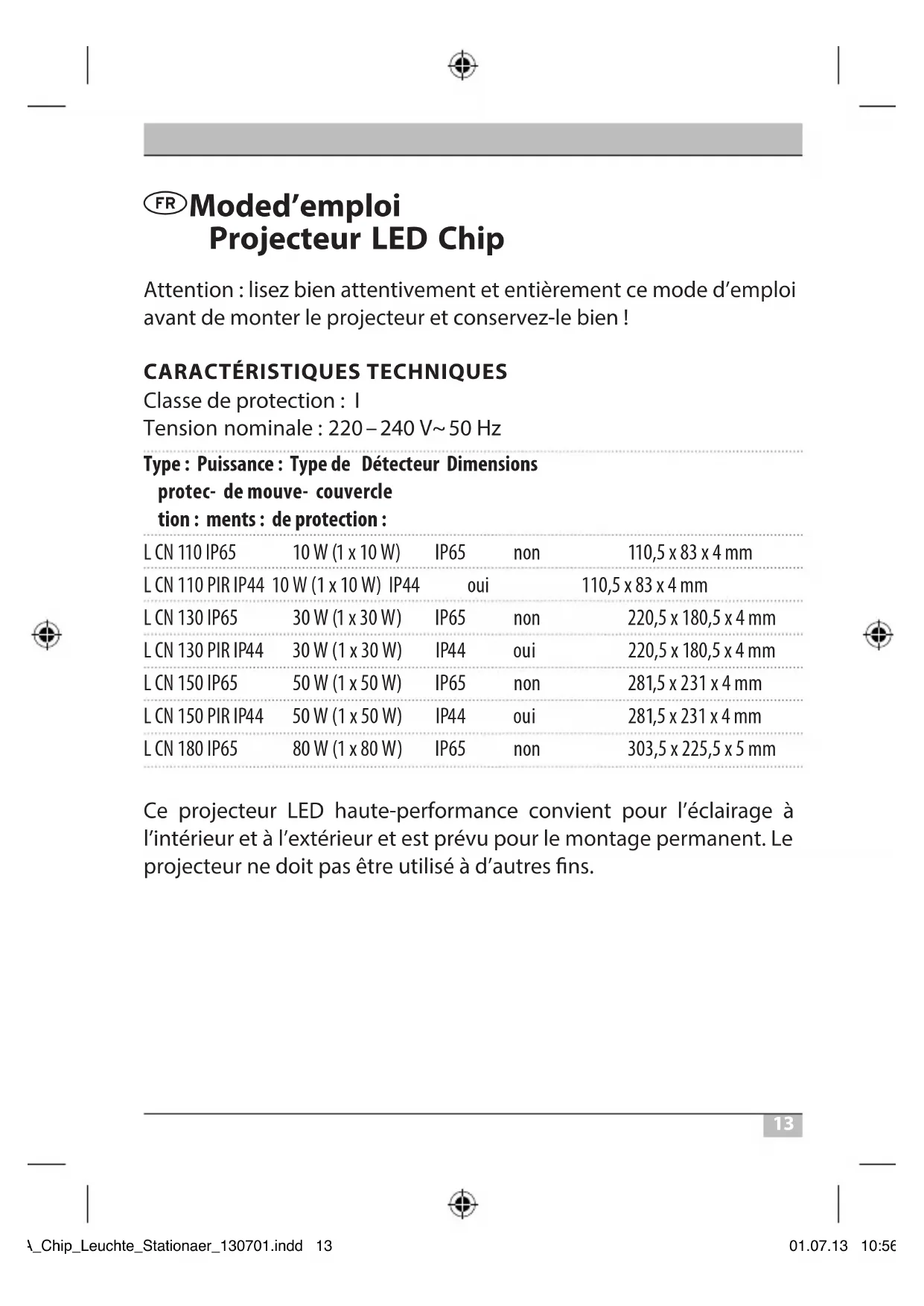

FR Moded'emploi Projecteur LED Chip

Attention : lisez bien attentivement et entièrement ce mode d'emploi avant de monter le projecteur et conservez-le bien !

CHARACTERISTIQUES TECHNIQUES

Classe de protection : I

Tension nominale: 220 - 240V 50Hz

Type: Puissance: Type de DéTECTeur Dimensions protec- demouve- couvercle

tion : ments : de protection :

L CN 110 IP65	10 W (1 x 10 W)	IP65	non	110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	Oui		110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	non	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	oui	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	non	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	oui	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	non	303,5 x 225,5 x 5 mm

Ce projecteur LED haute-performance convient pour l'éclairage à l'intérieur et à l'extérieur et est prévu pour le montage permanent. Le projecteur ne doit pas être utilisé à d'autres fins.

Mode d'emploi Projecteur LED Chip

CONSIGNES DE SECURITÉ

1. L'installation et la maintenance du projecteur doit être confiée à un personnel qualifié.
2. Coupez toujours l'alimentation avant l'installation et les travaux de maintenance.
3. Le projecteur doit être relié à la terre de manière réglementaire.
4. Ce projecteur ne doit pas etre utiliser sans toutes les bagues d'etanchete installedes de maniere reglementaire.
5. Les projecteurs LED sont extrémement lumineux. Ne regardez en aucune circumstance dans le rayon lumineux des projecteurs LED, car cela pourrait provoquer endommager les yeux de manière permanente.
6. Un couvercle de protection détruit doit être remplace par un couvercle de protection Brennenstuhl d'origine avant de poursuivre l'utilisation du projecteur.

1. Si le cordon d'alimentation secteur du projecteur est endommagé, il doit être remplace par un personnel qualifié pour éviter des mises en danger.

MONTAGE ET BRANCHEMENT À L'ALIMENTATION ÉLECTRIQUE

1. Ne montez pas la lampe sur une surface soumise à des vibrations.
2. Position de montage: Idealement, le projecteur devrait etre fixe avec un support mural. Un projecteur pourvu d'un détecteur de mouvements doit etre fixe seulement conformément a l'illustration 1.

Projecteur LED Chip Mode d'emploi

FR

1. Marquez la position des trous de perçage pour la fixation du support mural et percez les trous correspondants dans le mur. Fixez l'anse au mur avec les vis adaptées.
2. Ouvrez le boitier de raccordement du projecteur.
3. Passez le cordon d'alimentation à travers la connexion à vis pour cable et raccordez-le au domino de raccordement du projecteur conformément à l'illustration 2 (image gauche pour la version de 10W , image droite pour la version de 30W et plus. N = cable bleu, symbole mise à la terre = cable vert / jaune, L = cable brun).
4. Assurez-vous que le cable est suffisamment fixé à travers la connexion à vis pour cable.
5. Revissez le couvercle sur le boîtier de raccordement. Veillez au bon positionnement du joint.
6. Montez le projecteur sur le support mural avec les vis et les écrous livrés. Réglez le projecteur dans la position souhaitation et serrez bien les vis.

DESCRIPTION DU FONCTIONNEMENT

(seulement pour les versions avec détecteur de mouvements)

Cette lampe est équipée d'un capteur infrarouge. Elle s'allume automatiquement quand le capteur constate des mouvements dans les environs.

Dans la mesure du possible, n'orientez pas le détecteur de mouvements vers les piscines, les hottes d'air de chauffage, les climatiseurs ou les objets soumis à de fortes variations de températures. Evitez d'orienter le détecteur de mouvements vers les arbres ou les buissons ou les endroits où des animaux domestiques séjournent souvent.

Lors de l'installation du projecteur, notez que le détecteur de mouvements réagit avec la plus grande sensibilité aux mouvements

FR Mode d'emploi Projecteur LED Chip

qui se produit en travers de son champ de saisie et avec la plus faible sensibilité aux mouvements en direction de l'appareil.

Réglage du détecteur de mouvements

Trois régulateurs se situent sous le projecteur (voir ill. 3).

Réglage de la durée (TIME):

Avec le régulateur TIME du détecteur de mouvements, vous pouze désirir une durée d'activation quelconque comprend entre env. 10 secondes et 4 minutes, après la saisie du dernier mouvement. Le laps de temps augmente en tournant le régulateur TIME dans le sens des aiguilles d'une montre.

Sensibilité (SENS):

Ce régulateur permet d'adapter la sensibilité du capteur. La sensibilité augmente en tournant le régulateur SENS dans le sens des aiguilles d'une montre.

Réglage de la lumière (LUX):

Le réglage de la lumière déterminé à partir de chaque luminosité le capteur du projecteur s'active. La position () indique que le capteur travaille le jour et dans la nuit. Dans la position (C), le capteur ne travaille que la nuit. Pour effectuer le réglage, attendez jusqu'à ce que la luminosité ambiente souhaitée soit atteinte. Tournez le régulateur de lumière LUX complètement sur le symbole (C). Tournez le régulateur lentement en direction du symbole () jusqu'à ce que le projecteur soit activé par un mouvement.

Le projecteur s'allumera maintainant à partir de la luminosité réglée en reconnaissant un mouvement.

Detecteur de mouvements: capteur infrarouge passif

Zone de saisie: jusqu'à 12 m / jusqu'à 180°

(horizontalement)

Réglage de la durée: d'env. 10 s à 4 min

MAINTENANCE ET NETTOYAGE

La maintenance ne doit être executée que par un electricien qualifié.

ATTENTION : Le projecteur LED ne contientaucun composant nécessitant une maintenance. La source de luminé LED ne peut pas être remplaçée. Si nécessaire, l'ensemble du projecteur doit être remplaçé.

N'utilisez aucun solvant, nettoyant corrosif ou similaire. Pour le nettoyage, utilisez seulement un chiffon sec ou légarement humide.

Jetez les apparêils électriques conformément aux impératifs écologiques!

Ne jetez pas les apparèils électriques dans les ordures menagères !

Conformément à la directive européenne 2012/19/EU sur lesieux apparêils ELECTriques et électroniques, les apparêils ELECTriques usés doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques.

Vous obtiendrez des informations sur les possibilités d'élimination de l'appareil use auprès de l'administration de votre commune ou municipalité.
