INSTRUKCJA OBSŁUGI 1171250102 BRENNENSTUHL

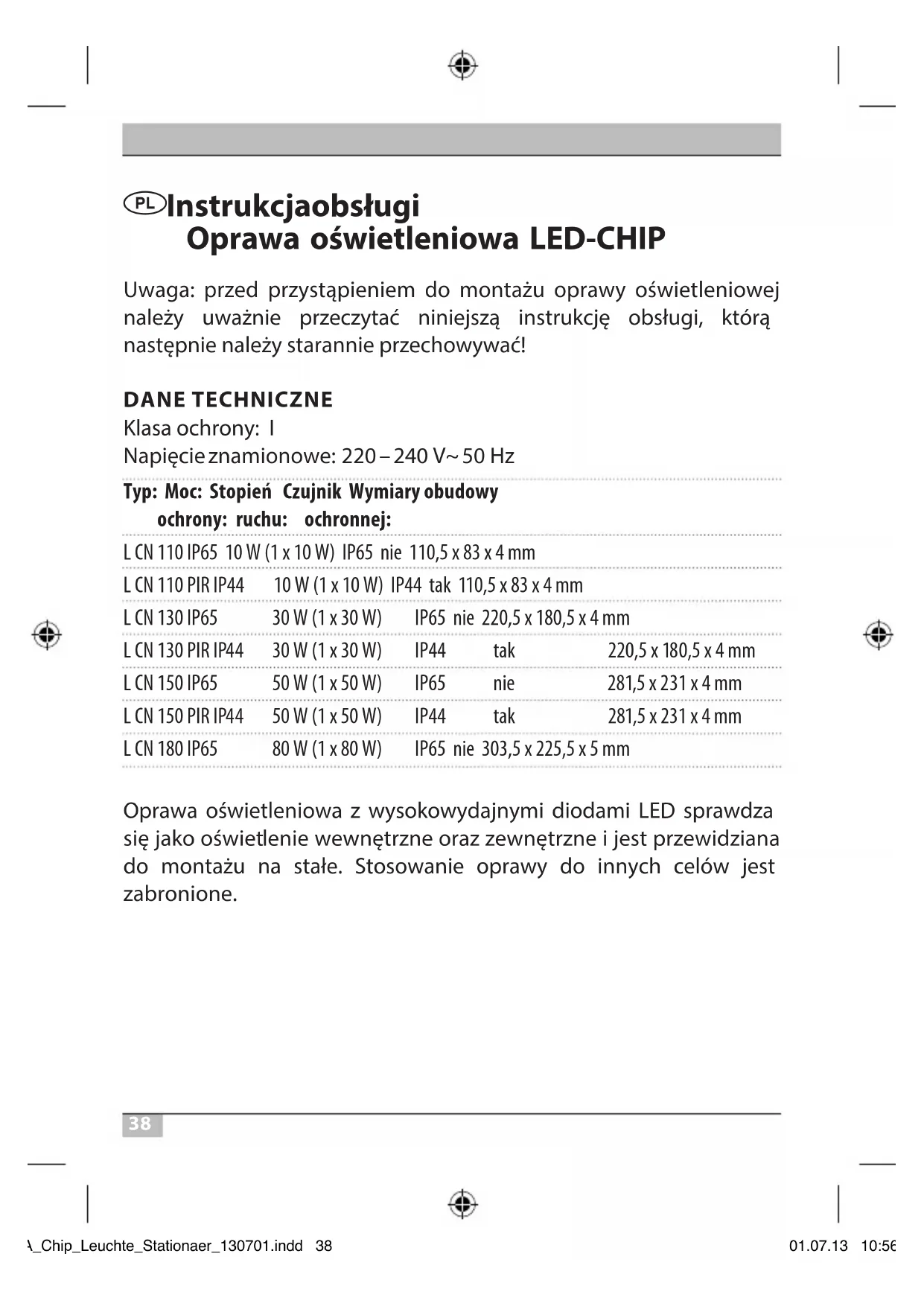

Instrukcja obsługi Oprawa oświetleniowa LED-CHIP Uwaga: przed przystąpieniem do montażu oprawy oświetleniowej należy uważnie przeczytać niniejszą instrukcję obsługi, którą następnie należy starannie przechowywać! DANE TECHNICZNE Klasa ochrony: I Napięcie znamionowe: 220 – 240V~ 50Hz Typ: Moc: Stopień Czujnik Wymiary obudowy ochrony: ruchu: ochronnej: L CN 110 IP65 10W (1 x 10W) IP65 nie 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 tak 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 nie 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 tak 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 nie 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 tak 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 nie 303,5 x 225,5 x 5mm Oprawa oświetleniowa z wysokowydajnymi diodami LED sprawdza się jako oświetlenie wewnętrzne oraz zewnętrzne i jest przewidziana do montażu na stałe. Stosowanie oprawy do innych celów jest zabronione. BA_Chip_Leuchte_Stationaer_130701.indd 38 01.07.13 10:5639

Oprawa oświetleniowa LED-CHIP Instrukcja obsługi

WSKAZÓWKI BEZPIECZEŃSTWA

1. Instalacja i konserwacja oprawy oświetleniowej to prace, które

muszą być przeprowadzane przez wykwalikowanego specjalistę.

2. Przed przystąpieniem do instalacji i prac konserwacyjnych należy

zawsze odłączać zasilanie elektryczne.

3. Oprawę oświetleniową należy prawidłowo uziemić.

4. Użytkowanie oprawy bez prawidłowo założonych wszystkich

pierścieni uszczelniających jest zabronione!

5. Diody LED emitują ekstremalnie jasne światło. Pod żadnym

pozorem nie wolno patrzeć na strumień światła generowanego przez diody LED, ponieważ może to spowodować trwałe uszkodzenie wzroku.

6. Zniszczoną obudowę ochronną należy wymienić na oryginalną

obudowę rmy Brennenstuhl, zanim ponownie rozpoczniemy użytkowanie oprawy oświetleniowej.

7. Jeżeli przewód zasilający oprawy oświetleniowej ulegnie

uszkodzeniu, musi zostać wymieniony przez wykwalikowanego specjalistę, tak aby uniknąć ewentualnych zagrożeń. MONTAŻ I PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO

1. Nie montować lampy na powierzchni narażonej na wibracje.

2. Pozycja montażowa: optymalnym rozwiązaniem jest montaż

oprawy oświetleniowej przy pomocy uchwytu ściennego. Oprawę z czujnikiem ruchu wolno mocować tylko zgodnie z ilustr. 1. BA_Chip_Leuchte_Stationaer_130701.indd 39 01.07.13 10:5640

Instrukcja obsługi Oprawa oświetleniowa LED-CHIP

3. Zaznaczyć miejsca, w których mają być wykonane otwory służące

do zamocowania uchwytu ściennego, a następnie wywiercić je w ścianie. Przymocować pałąk do ściany przy użyciu odpowiednich śrub.

4. Otworzyć skrzynkę zaciskową oprawy oświetleniowej.

5. Poprowadzić przewód zasilający przez złączkę skręcaną, a

następnie podłączyć go zgodnie z ilustr. 2 (rysunek lewy dla wersji 10W, rysunek prawy dla wersji 30W i większej) do łącznika świecznikowego (N = kabel niebieski, symbol uziemienia = kabel zielono-żółty, L = kabel brązowy).

6. Upewnić się, że przewód został dostatecznie dobrze zamocowany

za pomocą złączki skręcanej.

7. Ponownie przykręcić pokrywę na skrzynkę zaciskową. Zwrócić

uwagę na prawidłowe ułożenie uszczelki.

8. Przymocować oprawę oświetleniową do uchwytu ściennego przy

użyciu znajdujących się w komplecie śrub i nakrętek. Ustawić lampę w żądanej pozycji i dokręcić śruby. OPIS FUNKCJI (dotyczy tylko wersji z czujnikiem ruchu) Lampa wyposażona jest w czujnik podczerwieni. Załącza się automatycznie, gdy czujnik wykryje ruch w otoczeniu. W miarę możliwości nie kierować czujnika ruchu w stronę basenu, wyciągów gorącego powietrza, klimatyzatorów lub obiektów, które narażone są na duże wahania temperatury. Zwrócić uwagę, aby czujnik ruchu nie był skierowany na drzewa, krzewy oraz miejsca, w których mogą przebywać zwierzęta domowe. Podczas mocowania oprawy oświetleniowej należy pamiętać o tym, że czujnik ruchu reaguje najczulej na ruchy, które przebiegają w BA_Chip_Leuchte_Stationaer_130701.indd 40 01.07.13 10:5641

Oprawa oświetleniowa LED-CHIP Instrukcja obsługi poprzek jego pola detekcji, a najmniej czule w przypadku ruchów, które zbliżają się do urządzenia na wprost.

USTAWIANIE CZUJNIKA RUCHU

Na spodzie oprawy oświetleniowej znajdują się trzy regulatory (patrz ilustr. 3). Ustawianie czasu (TIME): Za pomocą regulatora TIME można wybrać dowolny czas załączenia w zakresie od ok. 10 sekund do 4minut, po tym jak czujnik ruchu wykryje ostatni ruch. Obrót regulatora TIME zgodnie z ruchem wskazówek zegara powoduje wydłużenie czasu. Czułość (SENS): Za pomocą tego pokrętła można odpowiednio dostosować czułość czujnika. Obrót regulatora SENS zgodnie z ruchem wskazówek zegara powoduje zwiększenie czułości. Ustawianie światła (LUX): Ustawienie światła określa próg jasności, po którego przekroczeniu czujnik włączy oprawę oświetleniową. Pozycja () wskazuje, że czujnik pracuje w dzień i w nocy, w pozycji () czujnik pracuje tylko w nocy. Aby dokonać ustawienia, należy odczekać do momentu nastania żądanej jasności otoczenia. Przestawić pokrętło regulatora ustawienia światła LUX całkowicie na symbol (). Obracać regulator powoli w kierunku symbolu () do momentu włączenia się oprawy oświetleniowej na skutek ruchu. Od tego momentu oprawa oświetleniowa będzie się włączać od ustawionego progu jasności po wykryciu ruchu. Czujnik ruchu: pasywny czujnik podczerwieni Zakres detekcji: do 12m / do 180 ° (w poziomie) Ustawienie czasu: od ok. 10 sekund do 4minut BA_Chip_Leuchte_Stationaer_130701.indd 41 01.07.13 10:5642

Instrukcja obsługi Oprawa oświetleniowa LED-CHIP

KONSERWACJA I CZYSZCZENIE

Konserwacja może być przeprowadzana tylko przez wykwalikowanego elektryka. UWAGA: oprawa oświetleniowa LED nie posiada elementów, które wymagałyby zabiegów konserwacyjnych. Źródło światła LED nie podlega wymianie. W razie konieczności należy wymienić całą oprawę. Nie stosować rozpuszczalników, żrących środków czyszczących itp. Do czyszczenia używać tylko suchej lub delikatnie zwilżonej ściereczki. Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego Urządzenia elektryczne to nie domowe śmieci czy odpadki! Zgodnie z Dyrektywą Europejską 2012/19/EU w sprawie sprzętu elektrycznego i elektronicznego, zużyty sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia w sposób bezpieczny dla środowiska naturalnego. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy. Adresy Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ 72074 Tübingen ∙ Niemcy H. Brennenstuhl S.A.S. F-67460 Souelweyersheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_Chip_Leuchte_Stationaer_130701.indd 42 01.07.13 10:5643
