Producttype	LED-projector voor buiten en binnen
Merk	Brennenstuhl
Model	1171250102 (serie L CN)
Vermogen	10 W, 30 W, 50 W of 80 W afhankelijk van versie
Nominale spanning	220-240 V ~ 50 Hz
Beschermingsklasse	I (aarding verplicht)
Beschermingsgraad	IP65 (versies zonder detector) of IP44 (versies met detector)
Detectortype (PIR-versies)	Passieve infraroodsensor
Detectiebereik (PIR-versies)	Tot 12 m, hoek 180° horizontaal
Instelling tijdsduur (PIR-versies)	10 seconden tot 4 minuten
Instelling gevoeligheid (PIR-versies)	Ja, via potentiometer
Instelling helderheid (PIR-versies)	Ja, dag/nacht drempel instelbaar
Afmetingen (bijv. versie 10 W)	110,5 x 83 x 4 mm
Materiaal deksel	Gehard beschermglas
Lichtbron	Geïntegreerde LED, niet vervangbaar
Montage	Op muurbeugel, bevestigingsmateriaal inbegrepen
Veiligheidsinstructies	Installatie door gekwalificeerde elektricien, voeding uitschakelen voor ingreep, niet rechtstreeks in de straal kijken
Onderhoud	Reinigen met een droge of licht vochtige doek, zonder oplosmiddel
Vervanging van onderdelen	Alleen origineel beschermdeksel, geen interne componenten repareerbaar
Afvoer	Niet bij het huishoudelijk afval, volg de richtlijn AEEA 2012/19/EU

Veelgestelde vragen - 1171250102 BRENNENSTUHL

Hoe installeer ik de Brennenstuhl 1171250102 projector?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de voeding uit, bevestig de muurbeugel, voer de voedingskabel en sluit deze aan op de klemmenstrook (L = bruin, N = blauw, aarde = groen/geel). Schroef de behuizing vast en monteer de projector. Volg de veiligheidsinstructies.

Wat is de vereiste voedingsspanning?

De projector werkt op een spanning van 220-240 V ~ 50 Hz. Het is beschermingsklasse I, dus aarding is verplicht.

Hoe stel ik de bewegingsmelder in (PIR-versies)?

Onder de projector bevinden zich drie potentiometers: TIME (lichtduur van 10 s tot 4 min), SENS (gevoeligheid) en LUX (helderheidsdrempel). Draai ze rechtsom om de waarde te verhogen. Stel LUX in op nachtmodus (symbool C) en pas vervolgens aan tot de gewenste activering.

Kan ik deze projector binnen gebruiken?

Ja, de projector is ontworpen voor gebruik binnen en buiten. Afhankelijk van de versie is de beschermingsgraad IP65 (waterdicht) of IP44 (beschermd tegen sproeiwater).

Wat te doen als het beschermdeksel beschadigd is?

Het moet worden vervangen door een origineel Brennenstuhl deksel voordat u het opnieuw gebruikt. Gebruik de projector nooit zonder intact deksel.

Hoe reinig ik de projector?

Gebruik een droge of licht vochtige doek. Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of schurende producten. Koppel de voeding los voor het reinigen.

Kan de LED worden vervangen?

Nee, de LED-bron is geïntegreerd en niet vervangbaar. Als deze defect raakt, moet de gehele projector worden vervangen.

Wat is het bereik van de bewegingsmelder?

Het bereik is ongeveer 12 meter met een horizontale detectiehoek van 180°. De gevoeligheid is maximaal voor bewegingen die het veld kruisen.

Hoe moet ik de projector aan het einde van zijn levensduur afvoeren?

Gooi het apparaat niet bij het huishoudelijk afval. Volgens de richtlijn AEEA 2012/19/EU moet u het inleveren bij een inzamelpunt voor recycling van elektronisch afval.

Kan ik de projector zonder bewegingsmelder gebruiken?

Ja, de versies zonder PIR (IP65) worden eenvoudig ingeschakeld via de netschakelaar. De versies met PIR (IP44) hebben een ingebouwde melder, maar kunnen worden ingesteld om continu te werken indien gewenst.

GEBRUIKSAANWIJZING 1171250102 BRENNENSTUHL

Let op: lees voordat u de lamp monteert deze handleiding zorgvuldig door en bewaar ze!

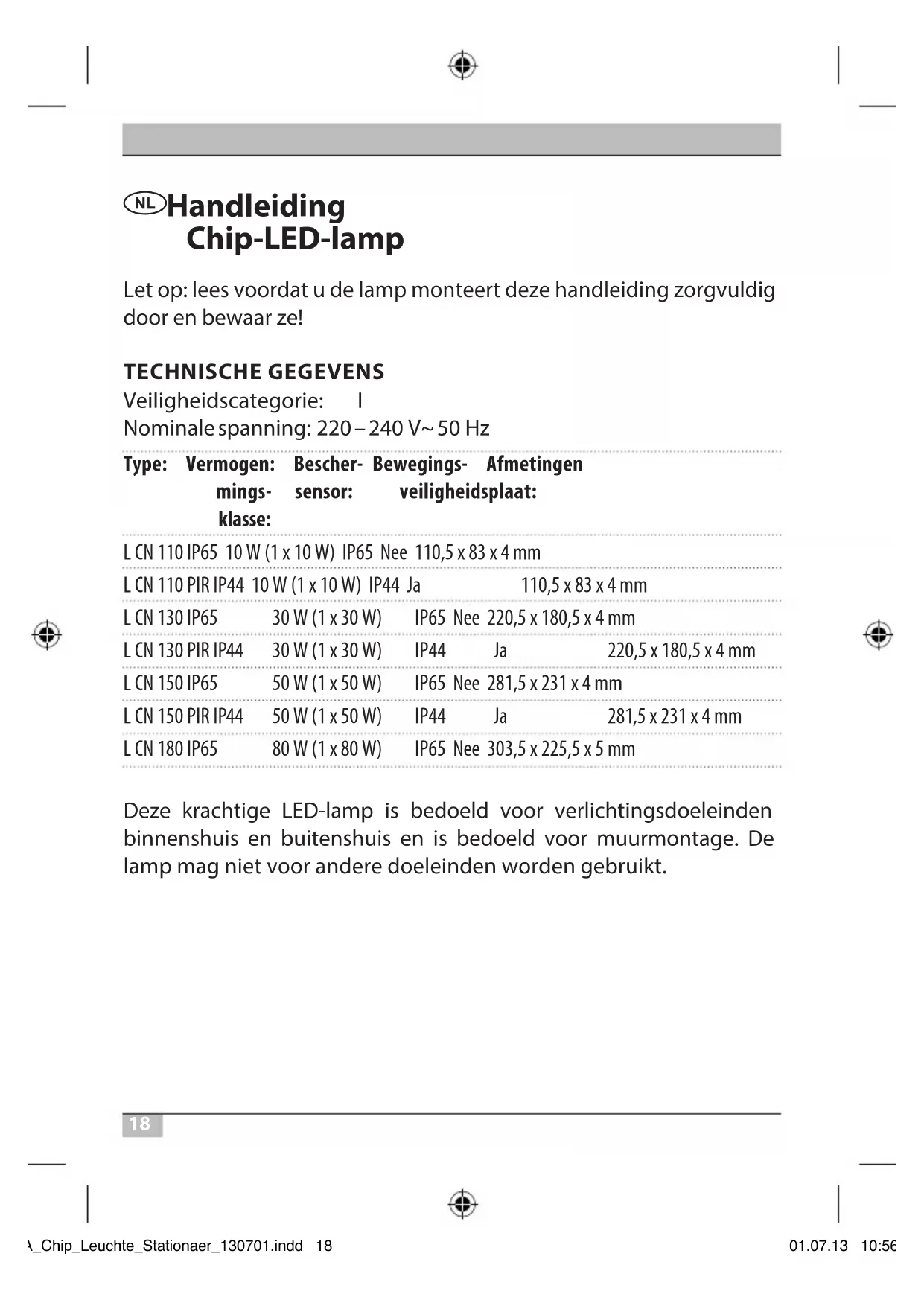

TECHNISCHE GEGEVENS

Veiligheidscategorie: I

Nominale spanning: 220 - 240V 50Hz

Type: Vermogen: Bescher-Bewegings-Afmetingen mings- sensor: veiligheidsplaat: klasse:

LCN 110 IP65 10 W (1 x 10 W) IP65 Nee 110,5 x 83 x 4 mm

LCN110PIRIP4410W(1x10W)IP44Ja 110,5x83x4mm

LCN130IP65 30W(1x30W) IP65 Nee 220,5× 180,5× 4mm

LCN130PIRIP44 30W(1x30W) IP44 Ja 220,5x180,5x4mm

LCN150IP65 50W(1x50W) IP65 Nee 281,5× 231× 4mm

LCN150PIRIP44 50W(1x50W) IP44 Ja 281,5x231x4mm

LCN180IP65 80W(1x80W) IP65 Nee 303,5× 225,5× 5mm

Deze krachtige LED-lamp is bedoeld voor verlichtingsdoeleinden binnenshuis en buitenshuis en is bedoeld voor muurmontage. De lamp mag Niet voor andere doeleinden worden gezruikt.

VEILIGHEIDAANWIJZINGEN

1. De installment en het onderhoud van de lamp moet worden uitgevoerd door een erkend vakman.
2. Schakel.altijd de netstroom uit voordat onderhoudswerken wordenuitgevoerd.
3. De lamp moet correct worden geaard.
4. Gebruik deze lamp nicht zonder correct gemonteerde dichtingsring!
5. LED-lampen zijn uiterst.hlder. Kijk nooit in de lichtbundel van de LED-lamp,want dit kan blijvende schade aan de ogen veroorzaken.
6. Vervang een kapotte veriligheidsplaat met een originele Brennenstuhl-veiligheidsplaat voordat u de lamp opnieuw gezruikt.

1. Bij een kapotte voedingskabel要去 deze worden verrangen dooreen erkendvakman,omgevaar tevoorkomen.

DE LAMP MONTEREN EN AANSLUITEN OP DE NETSTROOM

1. Monteer de lamp nicht op een oppervlak dat onderhevig is aan trillingen.
2. Montageplek: de lamp worden idealiter op de wand gemonteerd met behulp van de wandbeugel. Lampen met bewegingssensor要去en volgens afbeelding 1 worden gemonteerd.

3. Markeer de positie van de boorgaten voor het monteren van de wandbeugel en boor de gaten in de wand. Bevestig de beugel op de wand met behulp van geschikte schroeven.

4. Open de aansluitkast van de lamp.

5. Steek de kabel door de kabelmof en sluit de kabel aan op het klemmenblok van de lamp in overeenstemming met afbeelding 2 (linker afbeelding voor 10 W-uitvoering,rechtter afbeelding voor 30 W-uitvoeringen en hoger. N = blauweader, aarde = groene / geleader, L = bruineader).
6. Controller of de kabelmof de kabel voldoende klem zet.
7. Schroef het deksel terug op de aansluitkast. Controller of de dichting correct zit.
8. Monteer de lamp op de wandbeugel met behulp van de meegeleverde schroeven en moeren. Zet de lamp in de gewenste positie en draai de schroeven vast.

(alleen voor uitvoeringen met bewegingssensor)

Deze lamp is voorzien van een infraroodsensor. Ze schakelt automatisch in wonneer de sensor een beweging in de omgeving detecteert.

Richt de bewegingssensor liefst nicht op zwembaden, warmeluchtroosters, airconditioners of voorwerpen die onderhevig় aan sterke temperatuurschommelingen. Richt de bewegingssensor ook Niet op bomen of struiken of opplaatsen waar zich vaak huisdieren bevinden.

Houd er bij het monteren van de lamp rekening mee dat de bewegingssensor het meest op bewegingen reageert die dwars door zich detectieveld lopen en het minst reageert op bewegingen die direct maar de sensor toe lopen.

DE BEWEGINGSSENSOR INSTellen

Op de onderkant van de lamp bevinden zich drie schakelaars (zie afbeelding 3).

Tijdsinstalling (TIME):

Met de schakelaar TIME van de bewegingssensorkest u maar wens een inschakeltijd – tussen 10 seconden en 4 minutes nadat de LASTe beweging is gedetecteerd – instellen. Draait u de schakelaar rechtsom, dan neemt de tijdsspanne toe.

Met deze schakelaar(Int)kunt u de gevoeligheid van de sensor instellen. Draait u de schakelaar rechtsom, dan neemt de gevoeligheid toe.

Lichtinstelling (LUX):

De Lichtinstelling bepaalt vanaf welke helderheid van de sensor de lamp inschakelt. De positie (艹) geeft aan dat de sensor overdag en 's nachts werkt, de positie () geeft aan dat de sensor alleen 's nachts werkt. Om deze functie in te stellen, dient u te wachten tot het gewenste daglicht is bereikt. Draai de schakelaar LUX hebemaal maar het symbool () . Draai verwolgens de schakelaar langzaam in de richting van symbool (艹) tot de lamp door een beweging wordeningschakeld.

De lamp zal nu alleen vanaf de ingestelde helderheid inschakelen wonneer de sensor een beweging detecteert.

Bewegingssensor: passieve infraroodsensor

Detectiebereik: tot 12m / tot180^ (horizontal)

Tijdinstalling: ongeveer 10 seconden tot 4 minutes

ONDERHOUD EN REINIGING

Het onderhoud mag alleen door een erkend elektricien wordenuitgevoerd.

OPMERKING: de LED-lamp bevat geen componenten die要去en worden onderhonden. De LED-lichtbron kan nicht worden verrangen. Indien nodig要去 de volledige lamp worden verrangen.

Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of gelijksoortige middelen. Gebruik voor het schoonmaken van de lamp alleen een droge oflichtjes bevochtigde doek.

Elektrische apparaten milieuvriendelijk vermietigen! Elektrische apparaten behoren nicht bij het huisvuil!

Volgens Europese richtlijn 2012/19/EU voor elektrische en elektronischeapparatenmoetengebruiktteelektrischeapparaten geschieren worden ingezameld en op milieuvriendelijkwijze worden afgevoerd.

Voor möglichkheden over vernietiging van afgedankte apparaten kurz u informeren bij uw gemeente of stadsbestuur.
