KULLANIM KILAVUZU 1171250102 BRENNENSTUHL

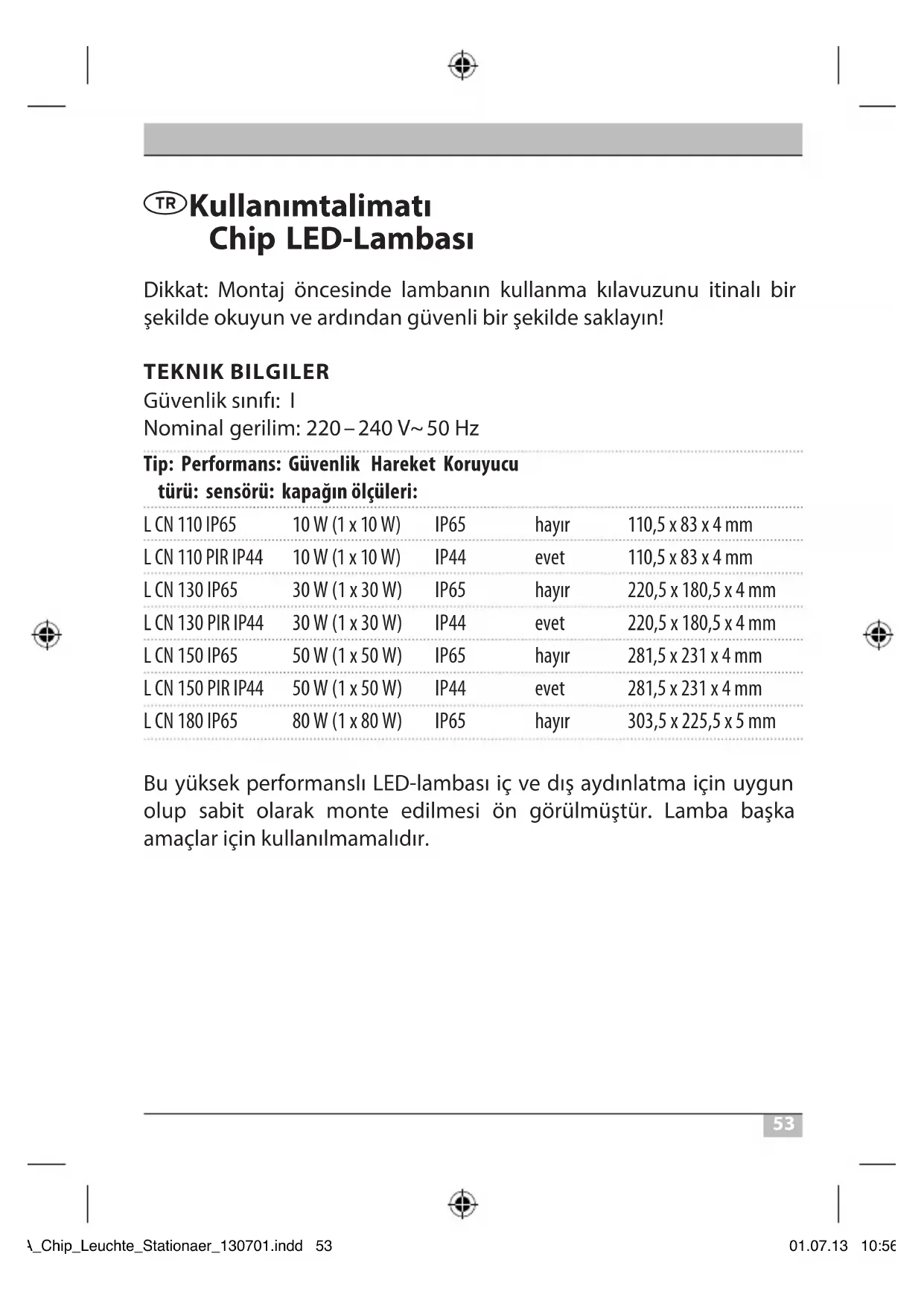

Kullanım talimatı Chip LED-Lambası Dikkat: Montaj öncesinde lambanın kullanma kılavuzunu itinalı bir şekilde okuyun ve ardından güvenli bir şekilde saklayın! TEKNIK BILGILER Güvenlik sınıfı: I Nominal gerilim: 220 – 240V~ 50Hz Tip: Performans: Güvenlik Hareket Koruyucu türü: sensörü: kapağın ölçüleri: L CN 110 IP65 10W (1 x 10W) IP65 hayır 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 evet 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 hayır 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 evet 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 hayır 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 evet 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 hayır 303,5 x 225,5 x 5mm Bu yüksek performanslı LED-lambası iç ve dış aydınlatma için uygun olup sabit olarak monte edilmesi ön görülmüştür. Lamba başka amaçlar için kullanılmamalıdır. BA_Chip_Leuchte_Stationaer_130701.indd 53 01.07.13 10:5654

Kullanım talimatı Chip LED-Lambası

1. Lambanın montajı ve bakımı kaliye uzman kişi tarafından

2. Montaj ve bakım çalışmaları öncesinde elektrik beslenmesini

3. Lamba uygun bir şekilde topraklanmalıdır.

4. Bu lamba doğru takılmış conta halkaları olmadan kullanılamaz!

5. LED-lambaları çok parlaktır. Hiçbir şekilde ışının içine bakmayın,

aksi halde gözlerde kalıcı hasarlara neden olabilir.

6. Zarar görmüş olan bir koruyucu kapak, lamba kullanılmaya devam

edilmeden yeni orijinal bir Brennenstuhl koruyucu kapağı ile değiştirilmelidir.

7. Bu cihazın ağ bağlantısı hasarlı ise tehlikeleri engellemek için,

kaliye uzman bir kişi tarafından değiştirilmelidir. MONTAJ VE GÜÇ KAYNAĞI BAĞLANTISI

1. Lambayı vibrasyonlara maruz kalan yüzey üzerine monte etmeyin.

2. Montaj pozisyonu: Lamba mümkünse duvar askısı ile

sabitlenmelidir. Hareket sensörüne sahip bir lamba sadece Resim 1’deki gibi sabitlenebilir.

3. Duvar askısı için duvara açılacak deliklerin yerlerini işaretleyin ve

ardından uygun delikleri duvara açın. Askıları uygun vidalar ile duvara monte edin.

4. Lambanın bağlantı kutusunu açın.

Chip LED-Lambası Kullanım talimatı

5. Bağlantı hattını kablo vidalamasından geçirin ve Resim 2’deki (sol

resim 10W-versiyonu için, sağ resim 30W-versiyonu ve üstü için) gibi lambanın terminal ayar şeridine bağlayın (N = mavi kablo, topraklama işareti = yeşil / sarı kablo, L= kahverengi kablo).

6. Kablonun kablo vidalaması tarafından yeterince sabitlendiğinden

7. Kapağı tekrar bağlantı kutusuna takın. Contaların doğru bir şekilde

konumlanmasına dikkat edin.

8. Lambayı beraberinde gönderilmiş olan vida ve somunlarla duvar

askısına monte edin. Lambaya istenen şekli verin ve vidaları iyice sıkıştırın. FONKSIYON TANIMI (sadece hareket sensörlü versiyonlar için) Bu lamba kızılötesi – sensör ile donatılmıştır. Sensör çevresinde hareket algıladığı anda otomatik olarak devreye girer. Hareket sensörünü yüzme havuzu, havalandırma çıkışları, klimalar ya da güçlü sıcaklık dalgalanmalarına maruz kalan objelerine doğru yönlendirmeyin. Hareket sensörünü ağaç, çalılık ya da sık sık ev hayvanlarının dolaştığı yerlere yönlendirmekten kaçının. Lambayı monte ederken hareket sensörünün algı yönünü direkt algı alanından geçecek hareketlere karşı hassas olması ve direkt cihazın üzerine gelen hareketlere karşı daha az hassas olmasına dikkat edin. BA_Chip_Leuchte_Stationaer_130701.indd 55 01.07.13 10:5656

Kullanım talimatı Chip LED-Lambası

HAREKET SENSÖRÜNÜN AYARLANMASI

Lambanın alt tarafından üç adet düzenleyici bulunuyor (bakınız resim3). Zaman ayarı (TIME): Hareket sensörünün TIME düzenleyicisi ile, son hareket algılandıktan sonra, 10 saniye ila 4 dakika arası istenen zaman ayarlanabilir. TIME düzenleyicisi saat yönünde çevrildiğinde zaman aralığı artar. Hassasiyet (SENS): Bu düzenleyici ile sensörün hassasiyeti ayarlanabilir. SENS düzenleyicisi saat yönünde çevrildiğinde hassasiyet artar. Işık ayarı (LUX): Işık ayarı, sensörün hangi parlaklıktan itibaren yanacağını belirler. () pozisyonu sensörün gece ve gündüz çalıştığını gösterir, () pozisyonu sensörün sadece geceleri çalıştığını belirtir. Ayarlamak için istenen ortam parlaklığına ulaşmasını bekleyin. Işık ayarı düzenleyicisi LUX’u tam olarak () sembolüne getirin. Lamba hareketle yanmaya başlayıncaya kadar düzenleyiciyi yavaşça () sembolünün yönüne doğru çevirin. Lamba şimdi hareket algıladığı anda ayarlanan parlaklıkla yanmaya başlayacaktır. Hareket sensörü: pasif kızılötesi sensör Kapsama alanı: 12m’ye kadar / ila 180 °’ye kadar (yatay) Zaman ayarı: 10 saniye ila 4 dakika BA_Chip_Leuchte_Stationaer_130701.indd 56 01.07.13 10:5657

Chip LED-Lambası Kullanım talimatı

Bakım işlemi sadece kaliye elektrikçi tarafından gerçekleştirilebilir. DİKKAT: LED-lambasının bakım görmesi gereken herhangi bir bileşen içermemektedir. LED-ışık kaynağı yenilenemez. Gerekli durumda lamba komple değiştirilmelidir. Çözücü madde, aşındırıcı temizlik malzemeleri ya da benzeri şeyler kullanmayınız. Temizlik için kuru ya da haf nemli bir bez kullanın. Elektrikli cihazları çevre dostu olarak imha edin! Elektrik cihazlar ev çöpüne atılamaz! Elektrikli ve elektronik eski cihazlar ile ilgili Avrupa kuralları 2012/19/EU’ ye göre tüketilmiş olan elektrikli cihazlar ayrıştırılarak toplanmalı ve çevre dostu geri dönüşüme aktarılmalıdır. Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz. Adresler Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ 72074 Tübingen ∙ Almanya H. Brennenstuhl S.A.S. F-67460 Souelweyersheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_Chip_Leuchte_Stationaer_130701.indd 57 01.07.13 10:5658
