MODE D'EMPLOI T 604 CATA

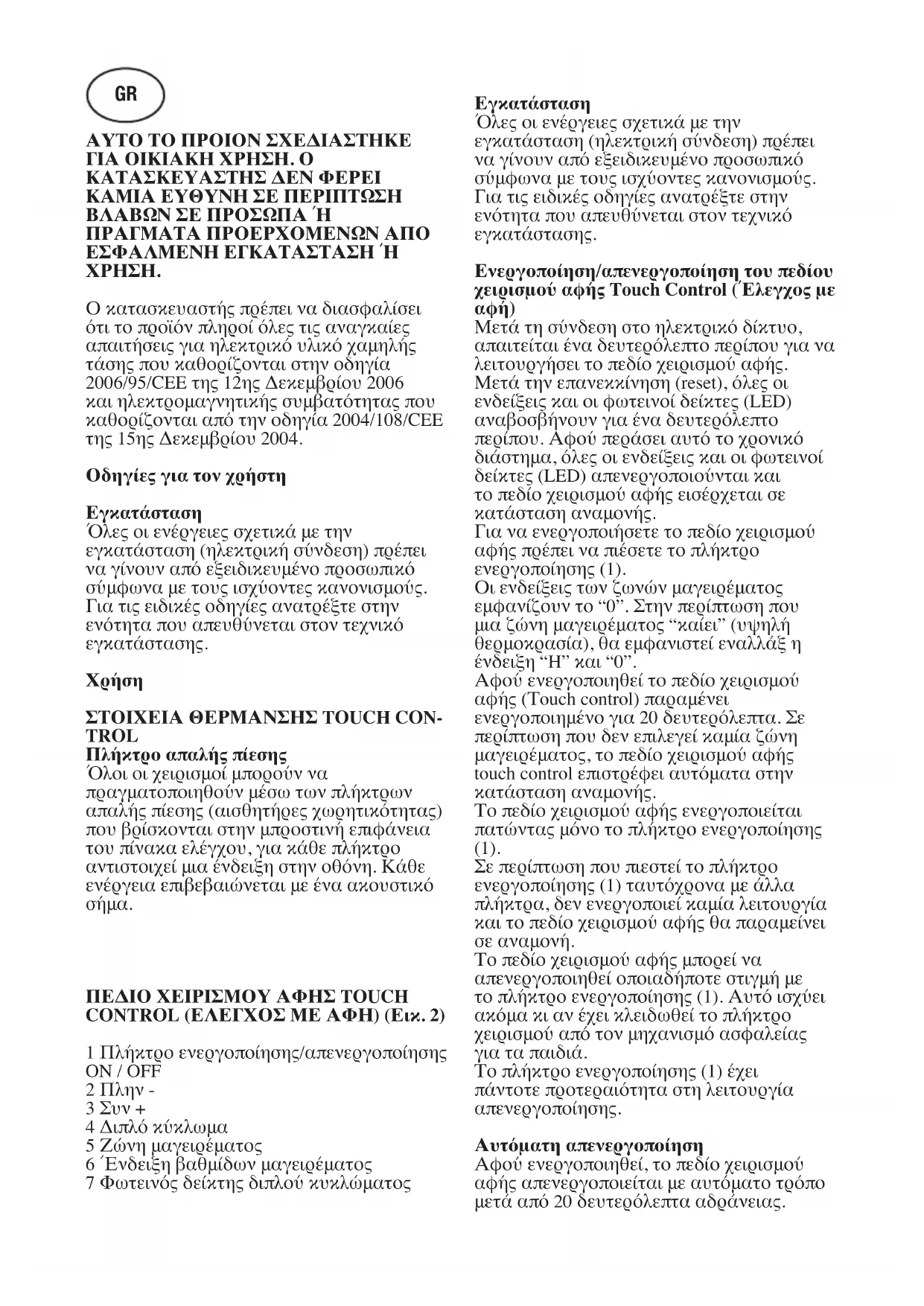

lanteiden välttämiseksi.ΑΥΤΟ ΤΟ ΠΡΟΙΟΝ ΣΧΕΔΙΑΣΤΗΚΕ

ΓΙΑ ΟΙΚΙΑΚΗ ΧΡΗΣΗ. Ο

ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΦΕΡΕΙ

ΚΑΜΙΑ ΕΥΘΥΝΗ ΣΕ ΠΕΡΙΠΤΩΣΗ

ΠΡΑΓΜΑΤΑ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ

ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ Ή

Ο κατασκευαστής πρέπει να διασφαλίσει

ότι το προϊόν πληροί όλες τις αναγκαίες

απαιτήσεις για ηλεκτρικό υλικό χαμηλής

τάσης που καθορίζονται στην οδηγία

2006/95/CEE της 12ης Δεκεμβρίου 2006

και ηλεκτρομαγνητικής συμβατότητας που

καθορίζονται από την οδηγία 2004/108/CEE

της 15ης Δεκεμβρίου 2004.

Οδηγίες για τον χρήστη

Όλες οι ενέργειες σχετικά με την

εγκατάσταση (ηλεκτρική σύνδεση) πρέπει

να γίνουν από εξειδικευμένο προσωπικό

σύμφωνα με τους ισχύοντες κανονισμούς.

Για τις ειδικές οδηγίες ανατρέξτε στην

ενότητα που απευθύνεται στον τεχνικό

ΣΤΟΙΧΕΙΑ ΘΕΡΜΑΝΣΗΣ TOUCH CON-

Πλήκτρο απαλής πίεσης

Όλοι οι χειρισμοί μπορούν να

πραγματοποιηθούν μέσω των πλήκτρων

απαλής πίεσης (αισθητήρες χωρητικότητας)

που βρίσκονται στην μπροστινή επιφάνεια

του πίνακα ελέγχου, για κάθε πλήκτρο

αντιστοιχεί μια ένδειξη στην οθόνη. Κάθε

ενέργεια επιβεβαιώνεται με ένα ακουστικό

ΠΕΔΙΟ ΧΕΙΡΙΣΜΟΥ ΑΦΗΣ TOUCH CONTROL (ΕΛΕΓΧΟΣ ΜΕ ΑΦΗ) (Εικ. 2)

1 Πλήκτρο ενεργοποίησης/απενεργοποίησης

6 Ένδειξη βαθμίδων μαγειρέματος

7 Φωτεινός δείκτης διπλού κυκλώματος

Όλες οι ενέργειες σχετικά με την

εγκατάσταση (ηλεκτρική σύνδεση) πρέπει

να γίνουν από εξειδικευμένο προσωπικό

σύμφωνα με τους ισχύοντες κανονισμούς.

Για τις ειδικές οδηγίες ανατρέξτε στην

ενότητα που απευθύνεται στον τεχνικό

Ενεργοποίηση/απενεργοποίηση του πεδίου

χειρισμού αφής Touch Control (Έλεγχος με

Μετά τη σύνδεση στο ηλεκτρικό δίκτυο,

απαιτείται ένα δευτερόλεπτο περίπου για να

λειτουργήσει το πεδίο χειρισμού αφής.

Μετά την επανεκκίνηση (reset), όλες οι

ενδείξεις και οι φωτεινοί δείκτες (LED)

αναβοσβήνουν για ένα δευτερόλεπτο

περίπου. Αφού περάσει αυτό το χρονικό

διάστημα, όλες οι ενδείξεις και οι φωτεινοί

δείκτες (LED) απενεργοποιούνται και

το πεδίο χειρισμού αφής εισέρχεται σε

Για να ενεργοποιήσετε το πεδίο χειρισμού

αφής πρέπει να πιέσετε το πλήκτρο

Οι ενδείξεις των ζωνών μαγειρέματος

εμφανίζουν το “0”. Στην περίπτωση που

μια ζώνη μαγειρέματος “καίει” (υψηλή

θερμοκρασία), θα εμφανιστεί εναλλάξ η

ένδειξη “H” και “0”.

Αφού ενεργοποιηθεί το πεδίο χειρισμού

αφής (Τouch control) παραμένει

ενεργοποιημένο για 20 δευτερόλεπτα. Σε

περίπτωση που δεν επιλεγεί καμία ζώνη

μαγειρέματος, το πεδίο χειρισμού αφής

touch control επιστρέφει αυτόματα στην

Το πεδίο χειρισμού αφής ενεργοποιείται

πατώντας μόνο το πλήκτρο ενεργοποίησης

Σε περίπτωση που πιεστεί το πλήκτρο

ενεργοποίησης (1) ταυτόχρονα με άλλα

πλήκτρα, δεν ενεργοποιεί καμία λειτουργία

και το πεδίο χειρισμού αφής θα παραμείνει

Το πεδίο χειρισμού αφής μπορεί να

απενεργοποιηθεί οποιαδήποτε στιγμή με

το πλήκτρο ενεργοποίησης (1). Αυτό ισχύει

ακόμα κι αν έχει κλειδωθεί το πλήκτρο

χειρισμού από τον μηχανισμό ασφαλείας

Το πλήκτρο ενεργοποίησης (1) έχει

πάντοτε προτεραιότητα στη λειτουργία

Αυτόματη απενεργοποίηση

Αφού ενεργοποιηθεί, το πεδίο χειρισμού

αφής απενεργοποιείται με αυτόματο τρόπο

μετά από 20 δευτερόλεπτα αδράνειας.

GRΑφού επιλεγεί μια ζώνη μαγειρέματος,

ο χρόνος αυτόματης απενεργοποίησης

υποδιαιρείται σε 10 δευτερόλεπτα, μετά τα

οποία ακυρώνεται η επιλογή της ζώνης και

έπειτα από άλλα 10 δευτερόλεπτα, το πεδίο

χειρισμού αφής απενεργοποιείται.

Ενεργοποίηση/απενεργοποίηση ζώνης

Με το πεδίο χειρισμού αφής

ενεργοποιημένο, η επιλογή της ζώνης

μαγειρέματος είναι δυνατή πιέζοντας το

πλήκτρο (5) της αντίστοιχης ζώνης.

Η ένδειξη (6) της επιλεγμένης ζώνης

γίνεται φωτεινότερη, ενώ η φωτεινότητα

των υπόλοιπων ενδείξεων μειώνεται. Αν η

περιοχή “καίει”, θα εμφανιστούν εναλλάξ το

Πιέζοντας το πλήκτρο ΣΥΝ (3) ή ΠΛΗΝ

(2), είναι δυνατή η επιλογή μίας βαθμίδας

ισχύος και η ζώνη μαγειρέματος θα

ξεκινήσει να θερμαίνεται.

Αφού επιλεγεί η ζώνη μαγειρέματος, η

επιλογή της βαθμίδας ισχύος είναι δυνατή

διατηρώντας πατημένο το πλήκτρο

ΣΥΝ (3). Ξεκινώντας από τη βαθμίδα 1,

αυξάνεται ανά μία μονάδα κάθε 0,4 του

δευτερολέπτου. Όταν φτάσει στη βαθμίδα 9

δεν θα είναι δυνατή η περαιτέρω αύξηση.

Εάν η βαθμίδα ισχύος έχει επιλεγεί με το

πλήκτρο ΠΛΗΝ (2), η αρχική βαθμίδα είναι

το “9” (μέγιστη βαθμίδα). Διατηρώντας

πατημένο το πλήκτρο, η ενεργή βαθμίδα

μειώνεται κατά μία μονάδα κάθε 0,4

του δευτερολέπτου. Όταν φτάσει στη

βαθμίδα 0 δεν θα είναι δυνατή η περαιτέρω

μείωση. Μόνο πατώντας ξανά το πλήκτρο

ΠΛΗΝ (2) ή ΣΥΝ (3) θα είναι δυνατή η

τροποποίηση της βαθμίδας ισχύος.

Απενεργοποίηση ζώνης μαγειρέματος

Επιλέξτε τη ζώνη που επιθυμείτε να

απενεργοποιήσετε με το αντίστοιχο πλήκτρο

(5). Η ένδειξη (6) της επιλεγμένης ζώνης

γίνεται φωτεινότερη, ενώ η φωτεινότητα

των υπόλοιπων ενδείξεων μειώνεται.

Πατώντας τα κουμπιά ΣΥΝ (3) και

ΠΛΗΝ (2) ταυτόχρονα, η βαθμίδα ισχύος

της ζώνης τίθεται στο 0. Εναλλακτικά,

το πλήκτρο ΠΛΗΝ (2) μπορεί να

χρησιμοποιηθεί για τη μείωση της βαθμίδας

Αν μια ζώνη μαγειρέματος “καίει”, θα

εμφανιστεί η ένδειξη “H” και “0” εναλλάξ.

Απενεργοποίηση όλων των ζωνών

Πιέζοντας το πλήκτρο ενεργοποίησης

(1) είναι δυνατή ανά πάσα στιγμή η

άμεση απενεργοποίηση όλων των ζωνών

μαγειρέματος. Στην κατάσταση αναμονής

θα εμφανιστεί ένα “H” στην ένδειξη όλων

των ζωνών μαγειρέματος που “καίνε”.

Όλες οι υπόλοιπες ενδείξεις θα είναι

Η ισχύς της ζώνης μαγειρέματος διαθέτει 9

βαθμίδες που απεικονίζονται με τα σύμβολα

από “1” ως “9” με τους φωτεινούς δείκτες

(6) LED επτά τμημάτων.

Δείκτης υπολειπόμενης θερμότητας

Προειδοποιεί τον χρήστη ότι το

υαλοκεραμικό πεδίο βρίσκεται σε

επικίνδυνη θερμοκρασία σε περίπτωση

επαφής με την περιοχή που βρίσκεται επάνω

στη ζώνη μαγειρέματος. Η θερμοκρασία

καθορίζεται σύμφωνα με ένα μαθηματικό

μοντέλο και σε περίπτωση παρουσίας

υπολειπόμενης θερμότητας, αυτό

υποδεικνύεται με ένα “H” στην αντίστοιχη

ένδειξη επτά τμημάτων.

Η θέρμανση και η ψύξη υπολογίζονται

· Την επιλεγμένη βαθμίδα ισχύος (μεταξύ

· Την περίοδο ενεργοποίησης.

Αφού απενεργοποιήσετε τη ζώνη

μαγειρέματος, η αντίστοιχη ένδειξη θα

εμφανίζει το “H”, έως ότου η θερμοκρασία

της ζώνης μειωθεί κάτω από το κρίσιμο

επίπεδο (≤ 60ºC) συμφωνα με το μαθηματικό

Λειτουργία αυτόματης απενεργοποίησης

(περιορισμός του χρόνου λειτουργίας)

Σχετικά με τη βαθμίδα ισχύος, σε περίπτωση

που δεν πραγματοποιηθεί καμία λειτουργία,

κάθε ζώνη μαγειρέματος απενεργοποιείται

μετά από το μέγιστο προκαθορισμένο

Κάθε ενέργεια στη ζώνη μαγειρέματος (με

τα πλήκτρα ΣΥΝ (3) και ΠΛΗΝ (2) ή διπλή

ζώνη) επαναρχικοποιεί το μέγιστο χρόνο

λειτουργίας της ζώνης, επιστρέφοντας στην

Προστασία σε περίπτωση ακούσιας

· Σε περίπτωση που το ηλεκτρονικό σύστημα

ελέγχου ανιχνεύσει τη συνεχή πίεση ενός

πλήκτρου για περίπου 10 δευτερόλεπτα,

τότε θα απενεργοποιηθεί αυτόματα.

Το ηλεκτρονικό σύστημα ελέγχου

εκπέμπει ένα ηχητικό σήμα σφάλματος

προειδοποιώντας τον χρήστη ότι οι

αισθητήρες ανίχνευσαν την παρουσία ενός

αντικειμένου. Οι ενδείξεις εμφανίζουν τον

κωδικό σφάλματος “ E R 0 3 ”. Αν η ζώνημαγειρέματος “καίει”, θα εμφανιστεί μία

ένδειξη “H” εναλλάξ με το σήμα σφάλματος.

· Σε περίπτωση που δεν ενεργοποιηθεί

καμία ζώνη μαγειρέματος μέσα σε 20

δευτερόλεπτα μετά την ενεργοποίηση του

πεδίου χειρισμού αφής, το ηλεκτρονικό

σύστημα ελέγχου θα επιστρέψει στην

· Όταν το ηλεκτρονικό σύστημα ελέγχου

είναι ενεργοποιημένο, το πλήκτρο

ενεργοποίησης/απενεργοποίησης ON/

OFF έχει προτεραιότητα σε σχέση με

όλα τα υπόλοιπα πλήκτρα, καθώς το

ηλεκτρονικό σύστημα ελέγχου μπορεί να

απενεργοποιηθεί σε οποιαδήποτε στιγμή,

συμπεριλαμβανομένων των περιπτώσεων

πολλαπλής ή συνεχόμενης πίεσης των

· Στην κατάσταση αναμονής μια συνεχόμενη

πίεση πλήκτρων δεν ενεργοποιεί καμία

λειτουργία. Σε κάθε περίπτωση, για να

είναι δυνατή η επανενεργοποίηση του

ηλεκτρονικού συστήματος ελέγχου, αυτό

θα πρέπει να έχει ανιχνεύσει ότι δεν είναι

πατημένο κανένα πλήκτρο.

Κλείδωμα των πλήκτρων (μηχανισμός

ασφαλείας για τα παιδιά)

• Μηχανισμός ασφαλείας για παιδιά:

Κλείδωμα των πλήκτρων:

Για να ενεργοποιήσετε το μηχανισμό

ασφαλείας για παιδιά, μετά την

ενεργοποίηση του πεδίου χειρισμού αφής,

θα πρέπει να πατήσετε ταυτόχρονα για 3

δευτερόλεπτα το επόμενο αριστερά πλήκτρο

επιλογής της ζώνης μαγειρέματος και το

πλήκτρο ΠΛΗΝ (2). Σε όλες τις ενδείξεις

θα εμφανιστεί ένα “L” που σημαίνει

ΚΛΕΙΔΩΜΕΝΟ (LOCKED) (μηχανισμός

ασφαλείας για παιδιά σε περίπτωση

ακούσιας ενεργοποίησης). Σε περίπτωση

που η ζώνη μαγειρέματος “καίει” θα

εμφανιστούν εναλλάξ οι ενδείξεις “L” και

Αυτή η λειτουργία θα πρέπει να εκτελεστεί

μέσα στα επόμενα 10 δευτερόλεπτα και δεν

θα πρέπει να πατηθεί κανένα άλλο πλήκτρο

εκτός από τα υποδεικνυόμενα. Σε αντίθετη

περίπτωση, η ακολουθία θα διακοπεί και το

πεδίο μαγειρέματος δεν θα κλειδώσει.

Το ηλεκτρονικό σύστημα ελέγχου

παραμένει κλειδωμένο όσο ο χρήστης δεν

προβαίνει στην αντίθετη ενέργεια, ακόμα

κι αν εντωμεταξύ έχει απενεργοποιηθεί

και επανενεργοποιηθεί. Τα πλήκτρα

παραμένουν κλειδωμένα ακόμα και όταν

γίνει επανέναρξη του πεδίου χειρισμού

αφής (μετά από μια διακοπή ρεύματος).

Ακύρωση του κλειδώματος των πλήκτρων:

Μετά την ενεργοποίηση του πεδίου

χειρισμού αφής, θα μπορεί να

απενεργοποιηθεί ο μηχανισμός ασφαλείας

για τα παιδιά. Είναι απαραίτητο να

πατήσετε ταυτόχρονα για 3 δευτερόλεπτα

το επόμενο αριστερά πλήκτρο επιλογής

ζώνης μαγειρέματος και το πλήκτρο

ΠΛΗΝ (2) και, στη συνέχεια, μόνο το

πλήκτρο ΠΛΗΝ (2). Αν εκτελεστούν όλοι οι

χειρισμοί με τη σειρά που προβλέπεται μέσα

στα επόμενα 10 δευτερόλεπτα, το κλείδωμα

των πλήκτρων θα ακυρωθεί και το πεδίο

χειρισμού αφής θα απενεργοποιηθεί. Σε

αντίθετη περίπτωση, η ακολουθία θα

θεωρηθεί ατελής, το πεδίο χειρισμού

αφής θα παραμείνει κλειδωμένο και θα

απενεργοποιηθεί μετά από 20 δευτερόλεπτα.

Ενεργοποιώντας εκ νέου το πεδίο χειρισμού

αφής με το πλήκτρο ενεργοποίησης/

απενεργοποίησης ON/OFF, όλες οι ενδείξεις

θα εμφανίσουν το “0”, τα δεκαδικά ψηφία

θα αναβοσβήνουν και το πεδίο χειρισμού

αφής θα βρίσκεται σε ετοιμότητα για την

εκτέλεση του μαγειρέματος. Σε περίπτωση

που μία ζώνη μαγειρέματος “καίει”, θα

εμφανιστούν εναλλάξ οι ενδείξεις “0” και

Απενεργοποίηση των πολλαπλών

Ανάλογα με την έκδοση, είναι δυνατός

ο έλεγχος πεδίων μαγειρέματος με

διπλό κύκλωμα. Η ενεργοποίηση μίας

διπλής ζώνης μαγειρέματος προϋποθέτει

ταυτόχρονη ενεργοποίηση των δύο

κυκλωμάτων. Η ενεργοποίηση του

εξωτερικού κυκλώματος υποδεικνύεται

με ένα φωτεινό δείκτη (7) στην κάτω

δεξιά γωνία της οθόνης. Εάν επιθυμείτε

να ενεργοποιήσετε μόνο το εσωτερικό

κύκλωμα, το εξωτερικό κύκλωμα μπορεί

να απενεργοποιηθεί με το πλήκτρο

διπλού κυκλώματος (4). Πατώντας ξανά

το πλήκτρο διπλού κυκλώματος (4) θα

επανενεργοποιηθεί το εξωτερικό κύκλωμα

και θα ανάψει ο αντίστοιχος φωτεινός

Ηχητικό σήμα (βομβητής)

Κατά τη διάρκεια της χρήσης, οι ακόλουθες

ενέργειες σηματοδοτούνται με ένα ηχητικό

· Κανονική πίεση των πλήκτρων με ένα

· Συνεχόμενη πίεση των πλήκτρων για πάνω

από 10 δευτερόλεπτα με ένα παρατεταμένο

διακοπτόμενο ήχο.Προληπτικά μέτρα (Εικ. 3)

- Προτείνεται να χρησιμοποιούνται σκεύη

(Εικ. 6) ίδιας διαμέτρου ή ελαφρά

μεγαλύτερης από εκείνη που

ενδείκνυται στην επιγραφή.

- Αποφύγετε υπερχείλιση υγρού. Γι΄ αυτό,

γενικά όταν είναι ζεστό το υγρό, μειώστε

- Μην αφήνετε αναμμένα τα άδεια στοιχεία

άδειες κατσαρόλες και χύτρες.

- Αν σπάσει η επιφάνεια της εστίας,

αποσυνδέστε αμέσως τη

συσκευή από το ηλεκτρικό ρεύμα για την

- Για τον καθαρισμό της εστίας δεν πρέπει

- Η συσκευή αυτή δεν προορίζεται για

(συμπεριλαμβάνονται τα παιδιά) των

οποίων οι σωματικές,

αισθητήριες ή διανοητικές ικανότητες είναι

οποία δεν διαθέτουν σχετική εμπειρία ή

βρίσκονται υπό επίβλεψη ή αν τους δίνονται

τη χρήση της συσκευής από ένα άτομο

- Τα παιδιά θα πρέπει να βρίσκονται υπό

ενηλίκων ώστε να μην παίζουν με τη

Υπολείμματα αλουμινόχαρτου, φαγητών,

πιτσιλιές από λίπη, ζάχαρη ή τρόφιμα με

υψηλή περιεκτικότητα ζάχαρης πρέπει να

απομακρύνονται αμέσως από το πεδίο

μαγειρέματος με μια ξύστρα γυαλιού για

την αποφυγή πιθανών ζημιών στην

επιφάνεια του πεδίου. Στη συνέχεια,

καθαρίστε με ένα κατάλληλο προϊόν και

χαρτί κουζίνας, μετά ξεπλύνετε με νερό

και στεγνώστε με ένα καθαρό πανί. Μη

χρησιμοποιείτε σκληρά σφουγγάρια,

αποφύγετε επίσης τη χρήση καυστικών

απορρυπαντικών ή καθαριστικά για

Οδηγίες για τον τεχνικό εγκατάστασης

Οι παρούσες οδηγίες απευθύνονται στον

τεχνικό για τηνεγκατάσταση, ρύθμιση και

συντήρηση σύμφωνα με τους

ισχύοντες νόμους και κανονισμούς. Οι

παρεμβάσεις πρέπει να πραγματοποιούνται

πάντοτε με αποσυνδεμένη τη συσκευή.

Το πεδίο μαγειρέματος προορίζεται για

εντοιχισμό σε πάγκο εργασίας, όπως

φαίνεται στην εικόνα. Πρώτα απ’ όλα

σφραγίστε την περίμετρο του πεδίου

μαγειρέματος χωρίς να αφήσετε κανένα

Πριν να πραγματοποιήσετε την ηλεκτρική

- αν οι προδιαγραφές της εγκατάστασης

τηρούν τα αναφερόμενα στον πίνακα

προδιαγραφών που βρίσκεται

τοποθετημένος στο βάθος της επιφάνειας

- και ότι η εγκατάσταση έχει μια καλή

γείωση σύμφωνα με τους ισχύοντες

κανονισμούς και προδιαγραφές. Η γείωση

είναι υποχρεωτική από τον νόμο.

Στην περίπτωση που η συσκευή δεν έχει

καλώδιο και/ή πρίζα χρησιμοποιήστε υλικό

κατάλληλο για το ρεύμα που ενδείκνυται

στον πίνακα προδιαγραφών και για τη

θερμοκρασία εργασίας.

Το καλώδιο σε κανένα σημείο, δεν

πρέπει να φτάσει πάνω από τους 50°C

θερμοκρασία σε σχέση με τη θερμοκρασία

Κατά τη σύνδεση της συσκευής πρέπει να

προβλεφθεί η εγκατάσταση που θα δίνει τη

δυνατότητα διαχωρισμού από το

δίκτυο, από όλους τους πόλους, με άνοιγμα

επαφής τουλάχιστον 3 mm για να τηρεί

πλήρως τις νομικές προδιαγραφές και τους

όρους σύνδεσης (το καλώδιο της

γείωσης κίτρινο/ πράσινο δεν πρέπει

να διακοπεί από τον διακόπτη). Με την

εγκατάσταση της συσκευής πρέπει να

εξασφαλίζεται η εύκολη πρόσβαση της

πρίζας και του διακόπτη.

Ο κατασκευαστής δε φέρει καμία ευθύνη

στην περίπτωση που τα προαναφερόμενα

και οι συνήθεις κανονισμοί δεν τηρηθούν.

Το καλώδιο τροφοδοσίας σε περίπτωση

ζημιάς, θα πρέπει να αντικατασταθεί από

την κατασκευάστρια εταιρία ή της

Τεχνικής Υπηρεσίας της ή από έναν

εξειδικευμένο τεχνικό, για αποφυγή κάθε

κινδύνουПРИБОР ПРЕДНАЗНАЧЕН ТОЛЬКО
