HASZNÁLATI ÚTMUTATÓ T 604 CATA
Főzőlap használati utasítás és karbantartási útmutatások
CN
电磁灶的使用说明及保养

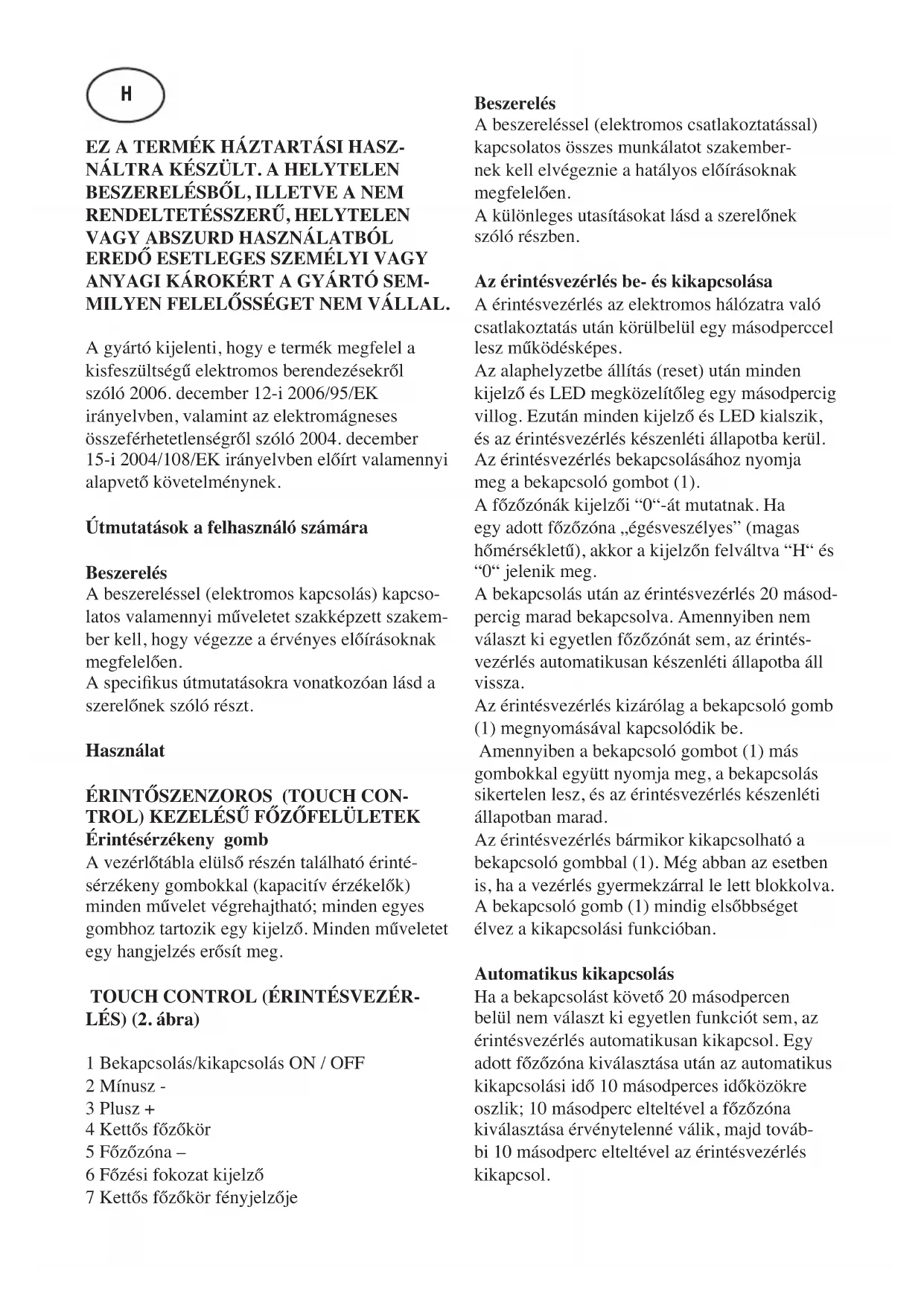

A gyártó kijelenti, hogy e termék megfelel a kisfeszültségű elektromos berendezésekről szóló 2006. december 12-i 2006/95/EK irányelyben, valamint az elektromágneses összeférhetetlenségről szóló 2004. december 15-i 2004/108/EK irányelyben előírt valamennyi alapvető követelménynek.
Útmutatások a felhasználó számára
Beszerelés
A beszereléssel (elektromos kapcsolás) kapcsolatos valamennyi műveletet szakképzett szakember kell, hogy végezze a érvényes előírásoknak megfelelően.
A specifikus útmutatásokra vonatkozóan lásd a szerelőnek szóló részt.
Használat
ÉRINTŐSZENZOROS (TOUCH CONTROL) KEZELÉSÚ FÓZŐFELÜLETEK Érintésérzékeny gomb
A vezérlőtábla elülső részén található érintésérzékeny gombokkal (kapacitív érzékelők) minden művelet végrehajtható; minden egyes gombhoz tartozik egy kijelző. Minden műveletet egy hangjelzés erősít meg.
TOUCH CONTROL (ÉRINTÉSVEZÉR- LÉS) (2. ábra)
1 Bekapcsolás/kikapcsolás ON / OFF
2 Mínusz -
3 Plusz +
4 Kettős főzőkör
5 Főzőzóna –
6 Főzési fokozat kijelző
7 Kettős főzőkör fényjelzője
Beszerelés
A beszereléssel (elektromos csatlakoztatással) kapcsolatos összes munkálatot szakembernek kell elvégeznie a hatályos előírásoknak megfelelően.
A különleges utasításokat lásd a szerelőnek szóló részben.
Az érintésvezérlés be- és kikapcsolása
A érintésvezérlés az elektromos hálózatra való csatlakoztatás után körülbelül egy másodperccel lesz működésképes.
Az alaphelyzetbe állítás (reset) után minden kijelző és LED megközelítőleg egy másodpercig villog. Ezután minden kijelző és LED kialszik, és az érintésvezérlés készenléti állapotba kerül. Az érintésvezérlés bekapcsolásához nyomja meg a bekapcsoló gombot (1).
A főzőzónák kijelzői “0”-át mutatnak. Ha egy adott főzőzóna „égésveszélyes” (magas hőmérsékletű), akkor a kijelzőn felváltva “H” és “0” jelenik meg.
A bekapcsolás után az érintésvezérlés 20 másodpercig marad bekapcsolva. Amennyiben nem választ ki egyetlen főzőzónát sem, az érintésvezérlés automatikusan készenléti állapotba áll vissza.
Az érintésvezérlés kizárólag a bekapcsoló gomb (1) megnyomásával kapcsolódik be.
Amennyiben a bekapcsoló gombot (1) más gombokkal együtt nyomja meg, a bekapcsolás sikertelen lesz, és az érintésvezérlés készenléti állapotban marad.
Az érintésvezérlés bármikor kikapcsolható a bekapcsoló gombbal (1). Még abban az esetben is, ha a vezérlés gyermekzárral le lett blokkolva. A bekapcsoló gomb (1) mindig elsőbbséget élvez a kikapcsolási funkcióban.
Automatikus kikapcsolás
Ha a bekapcsolást követő 20 másodpercen belül nem választ ki egyetlen funkciót sem, az érintésvezérlés automatikusan kikapcsol. Egy adott főzőzóna kiválasztása után az automatikus kikapcsolási idő 10 másodperces időközökre oszlik; 10 másodperc elteltével a főzőzóna kiválasztása érvénytelenné válik, majd további 10 másodperc elteltével az érintésvezérlés kikapcsol.
Egy adott főzőzóna be- és kikapcsolása
Ha az érintésvezérlés be van kapcsolva, az adott főzőzónát a hozzá tartozó gomb (5) megnyomásával választhatja ki.
A kiválasztott főzőzóna kijelzője (6) fényesebbé válik, miközben a többi kijelző elhalványodik. Ha a főzőzóna „égésveszélyes”, akkor a “H” és “0” jelzések felváltva jelennek meg.
A PLUSZ (3) illetve MINUSZ (2) gomb megnyomásával kiválaszthat egy adott főzési fokozatot, majd a főzőzóna melegíteni kezd. A főzőzóna kiválasztása után, a PLUSZ (3) gomb megnyomásával kiválaszthatja a főzési fokozatot; ez az 1-es szintről indulva 0,4 másod-percenként egy-egy egységgel növelhető. A 9-es szint elérése után a főzési fokozat tovább nem növelhető.
Ha a főzési fokozatot a MÍNUSZ (2) gombbal választotta ki, a kiindulási szint a 9-es (maximális szint). A gombot benyomva tartva a főzési fokozat 0,4 másodpercenként egy-egy egységgel csökken. A 0 szint elérése után a főzési fokozat nem csökkenthető tovább. A beállított főzési fokozatot csak a PLUSZ (2), illetve MÍNUSZ (3) gombok újbóli megnyomásával lehet módosítani.
Egy adott főzőzóna kikapcsolása
A kikapcsolandó főzőzónát a hozzá tartozó (5) gombbal tudja kiválasztani. A kiválasztott főzőzóna kijelzője (6) fényesebb lesz, miközben a többi kijelző elhalványodik. A PLUSZ (3), illetve MÍNUSZ (2) gombok egyidejű megn-yomásával az adott főzőzóna főzési fokozata 0-ra áll. Választhatja azt a megoldást is, hogy a főzési fokozatot a MÍNUSZ (2) gombbal csökkenteni le a 0-ra.
Ha egy adott főzőzóna „égésveszélyes”, akkor a kijelzőn felváltva “H” és “0” jelzés jelenik meg.
Az összes főzőzóna kikapcsolása
A bekapcsoló gomb (1) megnyomásával az összes főzőzóna bármikor azonnal kikapcsolható. Készenléti üzemmódban egy “H” jelenik meg az összes „égésveszélyes” főzőzóna kijelzőjén. Az összes többi kijelző kikapcsol.
Főzési fokozat
A főzőzónák 9 főzési fokozattal rendelkeznek, amelyek “1”-től “9”-ig terjedő számjelzéssel jelennek meg a hét szegmensből álló LED kijelzőkön (6).
Maradékhő kijelző
Jelzi a felhasználónak, hogy az üvegkerámia hőmérséklete veszélyes a főzőzóna területével való érintkezés esetén. A hőmérséklet egy matematikai modell szerint kerül meghatározásra, és maradékhő esetén az adott hét szegmensű kijelzőn egy “H” jelzi.
A melegítés és a hűtés az alábbiak alapján kerül kiszámításra:
- A kiválasztott főzési fokozat (“0” és “9” között) - A bekapcsolási időtartam.
A főzőzóna kikapcsolása után az adott zóna kijelzője “H” jelzést mutat, amíg a felület hőmérséklete a matematikai modell szerinti kritikus szint (≤ 60°C) alá nem csökken.
Automatikus kikapcsolási funkció (működési idő korlátozása)
Ha a főzési fokozattal kapcsolatban semmilyen műveletre nem kerül sor, az egyes főzőzónák az előzőleg meghatározott maximális időtartam elteltével kikapcsolnak.
A főzőzónán (a PLUSZ (3) illetve MÍNUSZ (2) vagy kettős főzőkör gombokkal) végzett bármely művelet újra indítja az adott főzőzóna maximális főzési idejét, visszaállítva azt az eredeti értékre.
Védelem véletlenszerű bekapcsolás esetén
- Amennyiben az elektronikus vezérlés egy gomb folyamatos lenyomását észleli kb. 10 másodpercig, automatikusan kikapcsol. A vezérlés egy 10 másodpercig tartó hangjel-zéssel figyelmezteti a felhasználót arra, hogy az érzékelők egy tárgy jelenlétét észlelték. A kijelzőkön az “E R 0 3” hibakód jelenik meg. Ha a főzőzóna ”égésveszélyes”, a kijelzőn a hibajelzéssel felváltva egy “H” jelenik meg.
- Amennyiben az érintésvezérlés bekapcsolását követő 20 másodpercen belül egyik főzőzónát sem kapcsolja be, a vezérlés visszaáll a készenléti állapotba.
Mialatt a vezérlés bekapcsolt állapotba van, az ON/OFF gombnak elsőbbsége van az összes többi gombbal szemben annak biztosítása érdekében, hogy a vezérlés bármikor, még a gombok többszöri vagy folyamatos megnyomása esetén
is kikapcsolható legyen.
- Készenléti állapotban a gombok folyamatos lenyomása hatástalan. Az újbóli bekapcsolásához az elektronikus vezérlésnek minden esetben előzőleg érzékelnie kell, hogy egyetlen gomb sincs benyomva.
A gombok blokkolása (gyermekzár)
• Gyermekzár:
A gombok blokkolása:
A gyermekzár bekapcsolásához az érintés- vezérlés bekapcsolása után 3 másodpercig egyidejűleg tartsa lenyomva az adott főzőzóna bal hátsó gombját és a MÍNUSZ (2) gombot. Valamennyi kijelzőn megjelenik egy “L”, ami a blokkolást (LOCKED) jelzi (véletlenszerű bekapcsolást gátló, gyermekvédelmi biztonsági berendezés). Ha a főzőzóna”égésveszélyes”, az “L” és a “H” jelzések felváltva jelennek meg. Ezt a műveletet 10 másodpercen belül kell elvégezni; a jelzett gombokon kívül semmilyen más gombot nem szabad megnyomni. Ellenkező esetben a műveletsor megszakad és a főzőlap blokkolása nem történik meg.
Az elektronikus vezérlés mindaddig blokkolva marad, amíg a felhasználó fel nem oldja a blokkolást, még akkor is, ha a főzőlap közben ki-, majd újra be lett kapcsolva. A gombok blokkolását még az érintésvezérlés újraindítása (feszültségesés után) sem szakítja meg.
A gombok blokkolásának megszűntetése:
Az érintésvezérlés bekapcsolása után a gyermekzár kikapcsolható. 3 másodpercig egyidejűleg tartsa lenyomva az adott főzőzóna bal hátsó gombját és a MÍNUSZ (2) gombot, majd ezt követően csak a MÍNUSZ (2) gombot. Ha valamennyi műveletet a leírt sorrendben a rákövetkező 10 másodpercen belül hajtja végre, akkor a gombok blokkolása megszűnik és a kezelőlap kikapcsol. Ellenkező esetben a műveletsor befejezetlennek minősül, az érintésvezérlés blokkolva marad, és 20 másodperc elteltével kikapcsol.
Az érintésvezérlés ON/OFF gombbal történő újbóli bekapcsolása esetén valamennyi kijelző “0”-t mutat, a tizedes pontok villognak, a kezelőlap pedig készen áll a főzésre. Ha egy adott főzőzóna”égésveszélyes”, az “L” és a “H” jelzések felváltva jelennek meg.
Többszörös főzőkörök kikapcsolása
A modelltől függően a kettős főzőkörös főzőlapok szabályozhatóak. A kettős főzőkörrel rendelkező főzőzóna működésbe hozása esetén mindkét főzőkör egyszerre bekapcsol. A külső főzőkör bekapcsolását a főzőzóna kijelzőjének jobb alsó sarkában található jelzőfény (7) mutatja. Ha csak a belső főzőkört kívánja bekapcsolni, a külső főzőkört a kettős főzőkör gombjával (4) tudja kikapcsolni. A kettős főzőkör gombjának (4) újbóli megnyomásával a külső főzőkör és az azt jelző fényjelzés (7) ismét bekapcsol.
Hangjelzés (berregő)
Használat közben az alábbi műveleteket berregő hang kíséri:
- A gombok szabályos megnyomását egy rövid hang jelzi.
·A gombok 10 másodpercet meghaladó folyamatos nyomását egy hosszú szaggatott hang jelzi.
Óvintézkedések (3. ábra)
- A főzőfelületeken lapos fenekű, és a szitanyomással megadott átmérővel azonos vagy annál egy kicsit nagyobb átmérőjű edények használata javasolt.
- Igyekezzen megakadályozni, hogy az étel kifusson! Ehhez a teljes forrás elérésekor illetve amint a folyadék kellően meleg, csökkentse a teljesítményt!
- Ne hagyja bekapcsolva a főzőfelületeket edény nélkül vagy üres edénnyel!
- Ha a főzőlap felülete elreped, azonnal húzza ki a készüléket a hálózatból az áramütés kockáza-tának elkerülése érdekében.
- A főzőlap tisztítására nem szabad semmiféle gőzzel működő tisztító berendezést használni.
- A készüléket ne használják olyan személyek (gyermekeket is beleértve) akiknek a fizikai, szenzoriális illetve mentális képessége csökkent, vagy nem rendelkeznek megfelelő tapasztalattal illetve ismeretekkel, ha csak nem felügyelet mellett teszik azt, vagy a készülék használatára vonatkozóan felelősségteljes személytől megfelelő útbaigazítást kaptak!
- Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel!
Karbantartás (4. ábra)
Az esetleges alufólia-darabokat, kifutott vagy lecseppent ételt, kifröccsent zsiradékot, cukrot vagy magas cukortartalmú ételeket azonnal el kell távolítani a megfelelő kaparóval a főzőzónáról, hogy annak esetleges sérülését elkerüljük. Ezt követően megfelelő tisztítószerrel és konyhai törlőpapírral kell meg- tisztítani, majd vízzel lemosni és tiszta kendővel szárazra törölni. Semmiképpen ne használjon dörzsölő szivacsokat, és kerülje az agresszív vegyszerek illetve folttisztítók használatát.
Útmutatások a szerelő számára
Beszerelés
A jelen szerelési utasítás a szelőnek szól, és útmutatást nyújt a érvényes rendelkezéseknek és szabványoknak megfelelő beszereléshez, beállításhoz és karbantartáshoz. A beavatkozásokhoz mindig ki kell húzni a hálózatból a készüléket.
Elhelyezés (5. ábra)
1 Előlnézet
2 Oldalnézet
A készülék egy az ábrán látható munkalapba való beépítésre készült. A terület teljes kerületén használja az erre szolgáló szigetelőt szalagot.
Elektromos csatlakoztatás
Mielőtt elvégezné az elektromos csatlakoztatást, ellenőrizze
hogy:
- a hálózati kialakítás jellemzői megfeleljenek a főzőlap alján elhelyezett lapon feltüntetett jellemzőknek;
- hogy a hálózati kialakításnak legyen egy hatékony és a érvényes szabványoknak és előírásoknak megfelelő földelése. A földelést törvény írja elő.
Amennyiben a készüléknek nincs meg a kábele és/vagy csatlakozója, használjon a jellemzőket tartalmazó lapon megadott feszültségnek és az üzemi hőmérsékletnek megfelelő jellemzőket feltüntető csatlakozókat. A kábel egyik pontján sem érheti el a környezeti hőmérsékletet 50°C-kal meghaladó hőmérsékletet.
Ha közvetlen hálózati csatlakozást kívánunk létrehozni, akkor szükség van egy összpólusú megszakító beiktatására, amelyen az érintkezések között minimum 3 mm távolság van, és amelynek mérete megfelel a főzőlap terhelésének és az érvényes előírásoknak (a sárga /zöld földelő vezetéket
nem kell megszakítani a megszakítóval). A dugasz illetve az összpólusú megszakító könnyen elérhető kel, hogy legyen a készülés végleges elhelyezése után is.
A fentiek valamint a bevett biztonsági előírások figyelmen kívül hagyása esetén a gyártót semmilyen felelősség nem terheli.
A kockázatok elkerülése érdekében, ha a hálózati kábel megsérül, cseréltesse ki a gyártóval, felhatalmazott műszaki szervizzel vagy kompetens és szakképzett szerelővel.
*Figyelembe véve az egyidejűségi tényezőt
