用户手册 T 604 CATA

本产品专为家庭设计。任何由于安装失误或不当、错误使用及滥用可能造成的物品或人员损伤，生产商概不负责。

生产商谨此声明，本产品符合2006年12月12日颁布的《2006/95/CEE号法令》中的关于低压电器的相关规定，及2004年12月15日颁布的《2004/108/CEE号法令》中关于电磁相容性原理的相关规定。

使用说明

安装

所有安装（电路连接）必须由有资质的技术人员按照现行标准操作。

特殊说明参见安装人员部分。

使用

触摸式电磁灶的组成部分

感应键

所有操作都可以通过轻轻按下安装在显示板正面的感应键(电容式)来完成。每一个按键都有对应的显示。每一步操作都会由声音信号来证实。

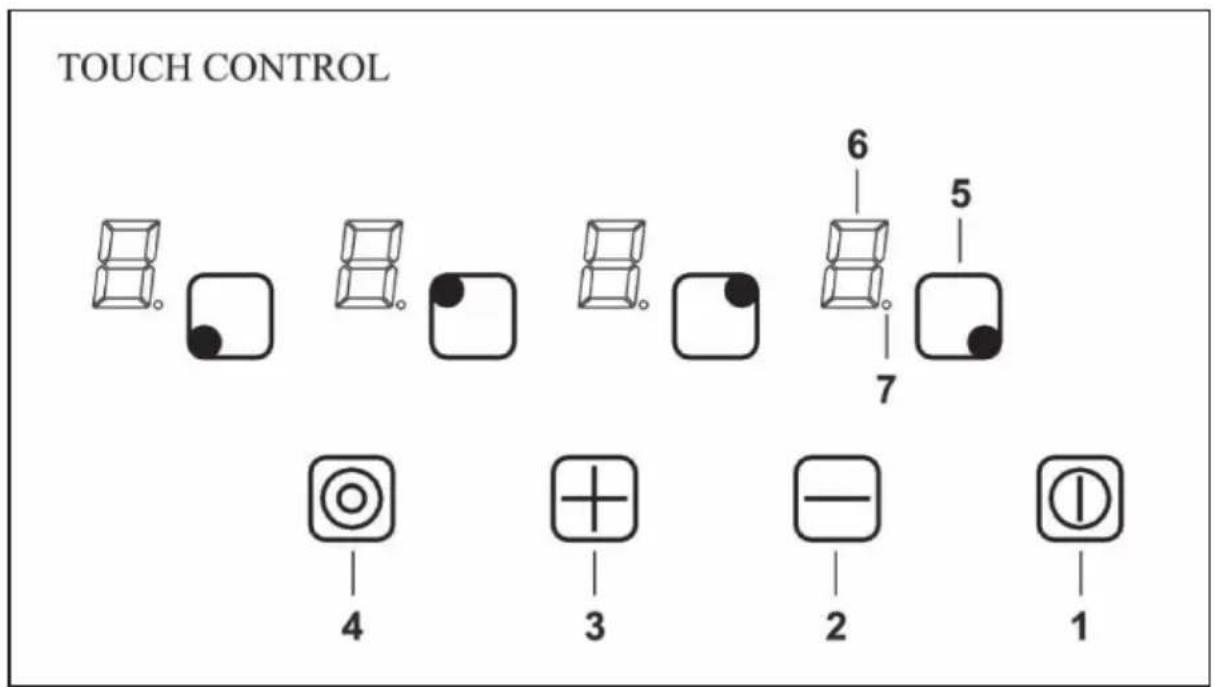

触控开关(图2)

1 开/关 ON/OFF

2弱-

3 强 +

4 双重火力

5 灶头选择控制

6 火力强弱显示

7 双重火力指示

安装

所有与安装相关的操作（电气安装）均应由根据现行法规具备相关资质的人员完成。

具体安装指导参见安装人员专用说明。

触控开关的开启与关闭

接通电源后，需要等待约一秒钟，触控开关才可开启。

恢复初始设置后，所有显示屏及面板将闪烁一秒钟左右。此后所有的显示屏及面板都将

熄灭，触控开关处于待机状态。

要开启触控开关，请按“开/关”(1)按钮。各灶头的屏幕显示为“0”。若某一灶头较“烫”（温度较高），显示屏则交替出现“H”和“0”。

一旦触控开关打开，相应状态将维持20秒。若未选择任何灶头，触控开关则自动恢复待机状态。

只有通过按 “开/关” (1) 按钮才能打开触控开关。

若同时按下“开/关”(1)及其它按钮，则指令无效，触控开关继续处于待机状态。

任何情况下都可通过按“开/关”(1)按钮关闭触控开关，甚至在操作面板被儿童保护功能锁死的状态下也可进行此操作。

“开/关”(1)按钮的关闭功能在任何情况下都具优先性。

自动关闭

触控开关一旦开启，若在20秒内未进行任何操作，将自动关闭。若已选择了灶头却无后续操作，自动关闭的时间则分为两个10秒钟：第一个10秒后自动退出被选中的灶头，再过10秒后触控开关关闭。

灶头开启/关闭

触控开关开启时，可以通过按相应区域的(5)按钮选择并开启灶头。

被选中灶头的屏幕(6)即会变亮，而其它灶头的屏幕会变暗。若该灶头较“烫”，则会交替显示“H”和“0”。

按 “强” (3) 或 “弱” (2) 按钮，可以选择不同级别的火力大小，灶头便开始加热。

一旦选择了灶头，可以通过一直按住“

强”(3)按钮选择火力。从1级（最小火力）

开始，每0.4秒可上升一级，最高上升至9级即不可再增加。

若通过一直按住“弱”(2)按钮选择火力，则从9级（最大火力）开始，每0.4秒下降一级，直到0级即不可再降。只有通过重新按“弱”(2)或“强”(3)按钮才能重新调整火力。

关闭灶头

通过按相应的(5)按钮关闭灶头。被选中灶头的屏幕(6)即会变亮，而其它灶头的屏幕将变暗。

若要将火力调为0, 可同时按下 “强” (3) 和 “弱” (2) 两个按钮，也可按住 “弱” (2) 按钮直

到火力下降至0。

若某一灶头较 “烫”，将交替显示 “H” 和 “0”。

关闭所有灶头

通过按 “开/尖” (1) 按钮，可以在任何时候立即关闭所有灶头。进入待机状态后，在较 “烫” 灶头的屏幕上将出现 “H”，其余屏幕将关闭。

火力

灶头的火力分为9个不同等级，分别以数字“1”至“9”通过显示屏(6)显示。

余热显示

此项功能提示用户该灶头仍处于高温状态，不可触摸。余温通过一定的数学模型计算，若仍有高温余热，该灶头相应的显示屏上会出现“H”。

加热与冷却的程度通过以下标准进行判断：

·所选火力大小（从“0”至“9”）

· 加热时长

在关闭该灶头后，相应的屏幕将显示“H”并根据余温的高低采用七段式显示器显示，直至根据数学模型计算出的灶头温度降至危险温度以下（≤60°C）。

自动关闭功能（运行时间限制）

根据不同的火力级别，在不进行任何操作的情况下，各灶头将在经过一段预设最长时间后自动关闭。

对该灶头的任何操作（通过“强”(3)、“弱”(2)按钮、或同时按下两个按钮），会重新开始计算自动关闭预设时间。

非故意开启保护

一旦电子控制装置发现某一按钮持续按住10秒以上，炉灶将自动关闭。系统将发出错误警示声，提醒用户感应器已发现某一干扰物；同时屏幕将显示错误提示“ER03”。若灶头处于较“烫”的状态，“H”提示将与错误提示交替出现。

·触控开关开启后20秒钟，若未开启任何灶头，系统则自动进入待机状态。

·触控开关开启后，“开/关”按钮较其它按

钮都优先，以保证在任何情况下，甚至同时或交替按下数个按钮时也可以关闭触控开关。

· 在待机状态下，若持续按住某一按钮，系统将不会做出任何反应。只有保证在没有任何按钮被按住的情况下，才可重新开启触控开关。

按钮锁死（儿童保护功能）

儿童保护功能：

按钮锁死：

要打开儿童保护功能，必须在开启触控开关后，同时连续按住左下方的灶头选择控制按钮及“弱”(2)按钮三秒钟以上。所有的屏幕上均将出现“L”，即“LOCKED”（防止非故意开启炉灶的儿童保护功能）。若灶头仍较烫，则将交替出现“L”和“H”。

这一操作应在10秒内完成，且无须按上述按钮之外的其它键。否则操作将中断，炉灶按钮将不能被锁死。

只要用户不解除该功能，控制按钮将一直处于锁死状态，甚至其间灶头关闭后又重新开启、或重新开启触控开关（如在断电后），也不会退出按钮锁死。

解除按钮锁死：

在开启触控开关后，可以解除儿童保护功能的锁死：必须同时持续按住左下方灶头的控制按钮及“弱”(2)按钮三秒钟以上，随后只按住“弱”(2)按钮。若在10秒内按顺序完成以上操作，按扭锁死将被解除，触控开关将关闭。否则，按扭将保持锁死并在20秒后待机。

按 “开/关” 按钮重新开启触控开关后，所有屏幕将显示 “0”，小数点将出现闪烁，便可以进行烹调。若某一灶头较 “烫”，将交替出现 “0” 和 “H”。

关闭多重火力

根据不同型号，有的炉灶具有双重火力功能。开启双重火力功能即为同时开启外圈和内圈加热。外圈加热通过屏幕右下角的指示灯(7)显示。若只需内圈加热，可通过双重火力按钮(4)关闭外圈加热。再次按下按钮(4)，则可重新开启外圈加热以及相应的指示灯

(7)。

警示音（蜂鸣器）

出现以下情况时，蜂鸣器将发出警示音：

· 正常按下按钮时，发出一声短音。

· 持续按住某按钮超过10秒钟时，发出连续长警示音。

注意事项(图3)

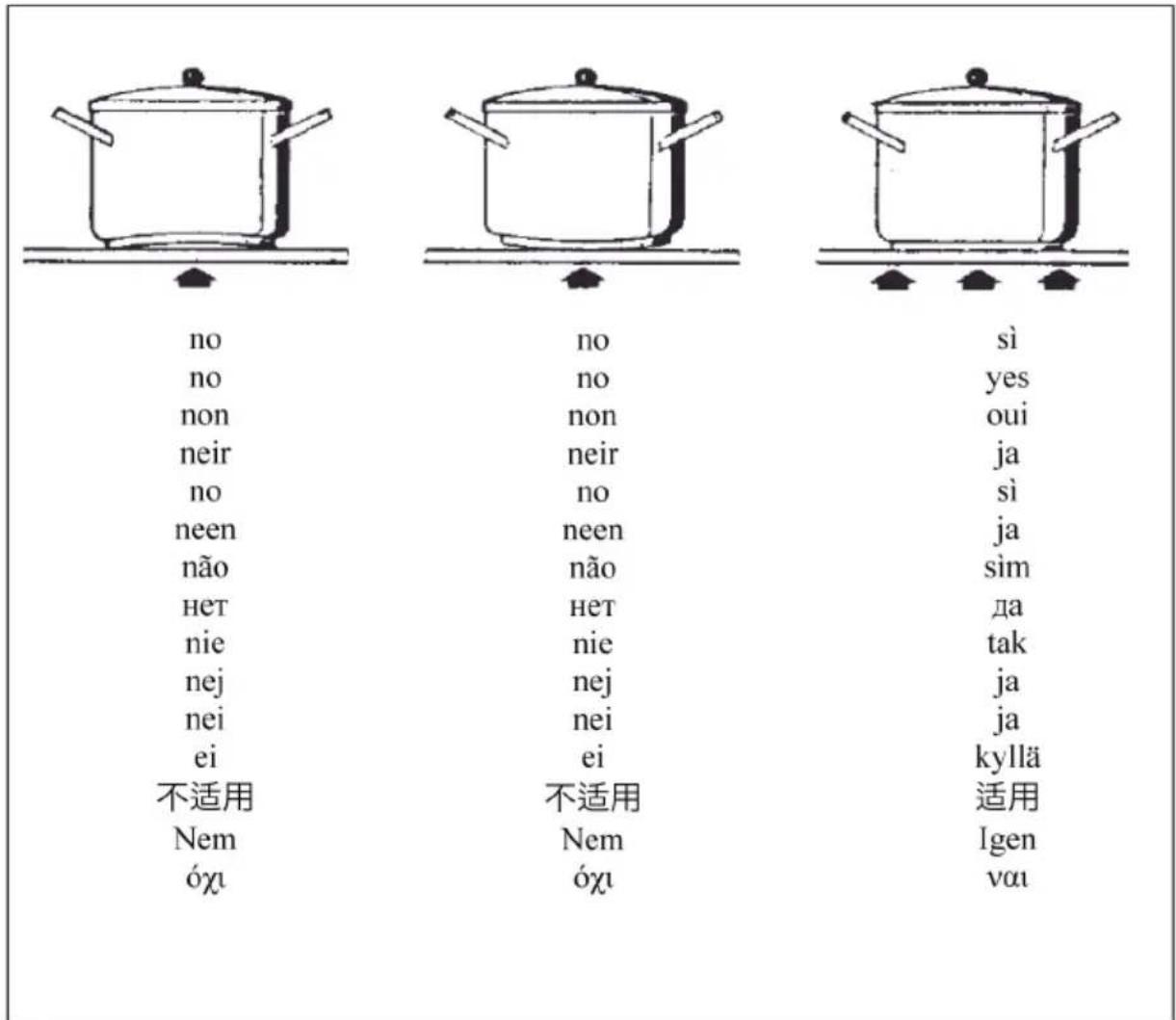

- 建议加热时使用的容器具有一定的深度（详见图6），直径等于或者

略大于版画显示的直径。

-避免液体溢出。所以，当加热的液体受热后，或者完全沸腾时，应该减少热能。

-在电炉灶关闭前不要放置空锅和瓶罐。

-如果灶台的表面发生破损，请立即拔掉电源，免除造成触电。

-请不要使用蒸汽性洗涤剂进行炉灶的洗涤。

-此机器不合适给有躯体、感觉或精神障碍，以及没有经验或不了解使

用方式的人（包括小孩）使用，曾经有经验或被负责机器安全的指导

者监督使用过的人除外。

-为了保证安全，孩童们必须受到监督，以免接触机器发生意外。

维护保养(图4)

剩余的锡纸和食物，溅出的油脂、糖汁或者糖份很高的食物，应该马

上从灶台上清除掉，避免对灶台面造成侵蚀。平时要保持灶台清洁，

用清水或者合适的产品先把灶台面清洗干净，然后用干净的纸或者搽

布拭搽干净。禁止使用带有腐蚀质的塑料或搽布。当然，也应该避免

带有腐蚀性的化学试剂或者去污剂。

安装人员说明

安装

本说明在于指导安装人员按照现行法律和标准进行安装，调试

和保养。操作过程中设备一定要拔掉电源插头。

安置地点(图 5)

1 正面视图

2 前面

根据设计，电磁灶将被安放在一个控制盘里（详见示意图）。考虑到几

项程序同时工作的因

电路连接

连接电路前，证实以下几点：

- 安装特性满足烧煮平台底部接线板的特性。

- 根据现行标准和法律规定，安装必须有效接地。接地是法律

规定必须执行的。

当使用工具没有接线或插头，需用适合接线板特性和工作温度

的材料。决不允许接线的温度超过环境温度50℃以上。

如想直接与电网连接，需在3毫米的电极之间安放一个开启最

小的多极开关，其面积应适合接线板的负荷，此工作应符合现行标准

（黄色或绿色地线不能因开关而中断）。插头或多极开关应该让安装工

具容易够到。

如以上要求和标准不被参照执行，安装人员不承担任何可能引

起不幸的责任。

如果电线受损，请让厂家更换，或通过有质资的技术援助中心

或技术相当的专业人员完成，避免任何危险发生。

TOUCH CONTROL 6 5 7 4 3 2 1

Fig.2 - Abb.2 - Afb.2 - Puc.2 - Rys.2 - Kuva 2. - 图2 - 2. ábra - Eix.2.

*素，控制盘四周要用随产品赠送的防渗水的胶条粘牢。
