INSTRUKCJA OBSŁUGI T 604 CATA

Instrukcja obsługi i konserwacji płyt grzejnych

H

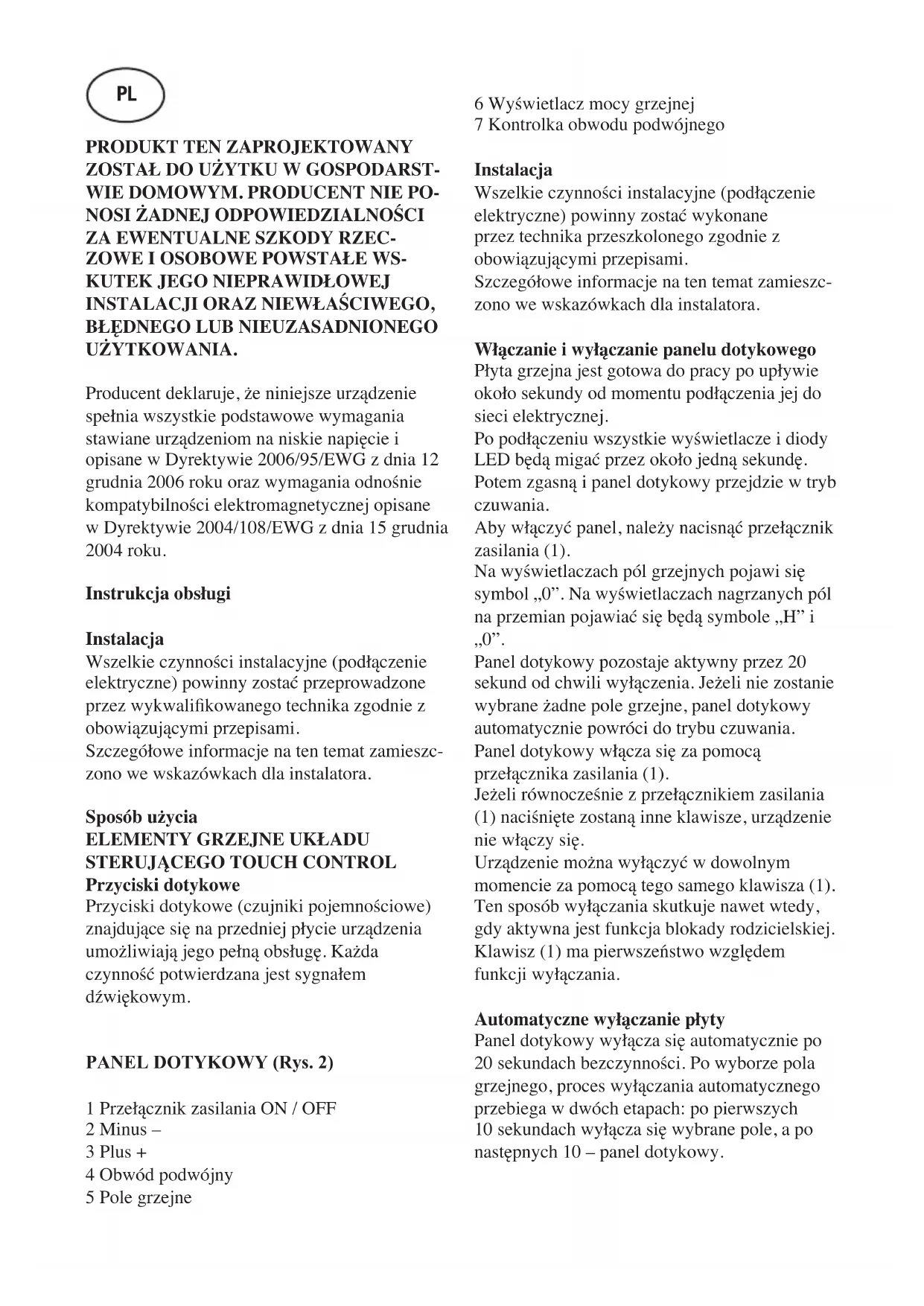

Producent deklaruje, że niniejsze urządzenie spełnia wszystkie podstawowe wymagania stawiane urządzeniom na niskie napięcie i opisane w Dyrektywie 2006/95/EWG z dnia 12 grudnia 2006 roku oraz wymagania odnośnie kompatybilności elektromagnetycznej opisane w Dyrektywie 2004/108/EWG z dnia 15 grudnia 2004 roku.

Instrukcja obsługi

Instalacja

Wszelkie czynności instalacyjne (podłączenie elektryczne) powinny zostać przeprowadzone przez wykwalifikowanego technika zgodnie z obowiązującymi przepisami.

Szczegółowe informacje na ten temat zamieszczono we wskazówkach dla instalatora.

Sposób użycia

ELEMENTY GRZEJNE UKŁADU STERUJĄCEGO TOUCH CONTROL Przyciski dotykowe

Przyciski dotykowe (czujniki pojemnościowe) znajdujące się na przedniej płycie urządzenia umożliwiają jego pełną obsługę. Każda czynność potwierdzana jest sygnałem dźwiękowym.

PANEL DOTYKOWY (Rys. 2)

1 Przełącznik zasilania ON / OFF

2 Minus -

3 Plus +

4 Obwód podwójny

5 Pole grzejne

6 Wyświetlacz mocy grzejnej

7 Kontrolka obwodu podwójnego

Instalacja

Wszelkie czynności instalacyjne (podłączenie elektryczne) powinny zostać wykonane przez technika przeszkolonego zgodnie z obowiązującymi przepisami.

Szczegółowe informacje na ten temat zamieszczono we wskazówkach dla instalatora.

Włączanie i wyłączanie panelu dotykowego

Płyta grzejna jest gotowa do pracy po upływie około sekundy od momentu podłączenia jej do sieci elektrycznej.

Po podłączeniu wszystkie wyświetlacze i diody LED będą migać przez około jedną sekundę.

Potem zgasną i panel dotykowy przejdzie w tryb czuwania.

Aby włączyć panel, należy nacisnąć przełącznik zasilania (1).

Na wyświetlaczach pół grzejnych pojawi się symbol „0”. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „H” i „0”.

Panel dotykowy pozostaje aktywny przez 20 sekund od chwili wyłączenia. Jeżeli nie zostanie wybrane żadne pole grzejne, panel dotykowy automatycznie powróci do trybu czuwania.

Panel dotykowy włącza się za pomocą przełącznika zasilania (1).

Jeżeli równocześnie z przełącznikiem zasilania (1) naciśnięte zostaną inne klawisze, urządzenie nie włączy się.

Urządzenie można wyłączyć w dowolnym momencie za pomocą tego samego klawisza (1). Ten sposób wyłączania skutkuje nawet wtedy, gdy aktywna jest funkcja blokady rodzicielskiej. Klawisz (1) ma pierwszeństwo względem funkcji wyłączania.

Automatyczne wyłączanie płyty

Panel dotykowy wyłącza się automatycznie po 20 sekundach beczynności. Po wyborze pola grzejnego, proces wyłączania automatycznego przebiega w dwóch etapach: po pierwszych 10 sekundach wyłącza się wybrane pole, a po następnych 10 – panel dotykowy.

Włączanie i wyłączanie pola grzejnego

Po włączeniu panelu pole grzejne wybiera się za pomocą odpowiadającego mu klawisza (5).

Wyświetlacz (6) wybranego pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „H” i „0”.

Moc grzejną pola ustawia się za pomocą klawiszy PLUS (3) i MINUS (2).

Aby ustawić moc grzejną wybranego pola należy wcisnąć i przytrzymać klawisz PLUS (3); moc będzie wzrastać o jedną jednostkę co 0,4 sekundy poczynając od poziomu 1. Poziom „9” oznacza maksymalną moc pola.

Jeżeli regulację mocy grzejnej rozpocznie się wciśnięciem klawisza MINUS (2), to wartością wyjściową będzie poziom maksymalny „9”.

Przytrzymanie klawisza spowoduje obniżenie mocy w tempie jednej jednostki na 0,4 sekundy.

Poziom „0” oznacza minimalną moc grzejną pola. Moc grzejną można regulować ponownie naciskając klawisze MINUS (2) i PLUS (3).

Wyłączanie pola grzejnego

Wybierz pole, które chcesz wyłączyć, wciskając odpowiadający mu klawisz (5). Wyświetlacz (6) wybranego pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Jednoczesne naciśnięcie klawiszy PLUS (3) i MINUS (2) spowoduje natychmiastowe przestawienie pola na wartość 0. Opcjonalnie można wciskać klawisz MINUS (2) dopóki wartość nie spadnie do 0.

Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „H” i „0”.

Wyłączanie wszystkich pół grzejnych

Aby w dowolnym momencie natychmiast wyłączyć wszystkie pola grzejne, należy wcisnąć klawisz (1). W trybie czuwania na wyświetlaczach nagrzanych pół wyświetlony zostanie symbol „H”. Wyświetlacze pozostałych pół pozostaną zgaszone.

Poziom mocy grzejnej

Dostępnych jest 9 poziomów mocy grzejnej pola, którym odpowiadają cyfry od „1” do „9”, wskazywane na siedmiosegmentowym wyświetlaczu LED (6).

Wskaźnik ciepła resztkowego

Informuje użytkownika o tym, że płyta jest wciąż na tyle gorąca, iż dotknięcie jej może być niebezpieczne. Wartość temperatury obliczana jest według matematycznego wzoru, a ciepło resztkowe sygnalizowane literą „H” na siedmio-segmentowym wyświetlaczu odpowiedniego pola.

Wartości nagrzania i stygnięcia obliczane są na podstawie następujących danych:

wybranego poziomu mocy (od „0” do „9”), czasu pracy.

Po wyłączeniu danego pola grzejnego na odpowiadającym mu wyświetlaczu wskazywana jest litera „H”, dopóki temperatura obliczona według wspomnianego wzoru nie spadnie poniżej poziomu krytycznego (≤ 60°C).

Funkcja automatycznego wyłączania (ograni-czenie czasu pracy)

O ile użytkownik nie wykona żadnych czynności, poszczególne pola grzejne automatycznie wyłączą się po upływie określonego czasu, zależnego od aktualnego poziomu mocy grzejnej.

Licznik czasu zeruje się po każdorazowej zmianie dokonanej przez użytkownika (np. po naciśnięciu klawisza PLUS (3) lub MINUS (2) albo po włączeniu lub wyłączeniu podwójnego obwodu).

Zabezpieczenie przed przypadkowym włączeniem

Jeżeli czujnik elektroniczny wykryje przytrzymanie klawisza przez ok. 10 s, nastąpi automatyczne wyłączenie urządzenia. Wyemitowany zostanie również sygnał dźwiękowy informujący użytkownika o wykryciu przedmiotu. Na wyświetlaczach pojawi się kod błędu „E R 0 3”. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będzie litera „H” i kod błędu.

Jeśli żadne pole grzejne nie zostanie wybrane przez 20 sekund od uruchomienia panelu do-tykowego, urządzenie automatycznie przejdzie w tryb czuwania.

Przy włączonym panelu dotykowym przełącznik zasilania ma pierwszeństwo w stosunku do pozostałych funkcji. Oznacza to, że jego naciśnięcie spowoduje bezwarunkowe

wyłączenie płyty nawet w przypadku przytrzymania lub naciśnięcia jednocześnie z innymi klawiszami.

Jednoczesne naciśnięcie kilku klawiszy w trybie czuwania jest ignorowane. Aby ponownie włączyć urządzenie, należy zwolnić wszystkie naciśnięte klawisze.

Blokada rodzicielska klawiszy

• Blokada rodzicielska:

Blokada klawiszy:

Aby włączyć blokadę rodzicielską, należy jednocześnie nacisnąć klawisz wyboru lewego tylnego pola oraz klawisz MINUS (2) i przytrzymać je przez 3 sekundy. Na wszystkich wyświetlaczach pojawi się litera „L” (ang. LOCKED) – blokada rodzicielska zapobiegająca przypadkowemu włączeniu. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą litery „L” i „H”. Opisaną czynność należy wykonać w ciągu maksymalnie 10 sekund, przy czym nie można naciskać żadnego innego klawisza poza wskazanymi. W przeciwnym przypadku kolejność nie zostanie rozpoznana i nie nastąpi blokada urządzenia.

Panel sterowania pozostanie zablokowany aż do momentu wyłączenia blokady przez użytkownika. Ani wyłączenie i ponowne włączenie urządzenia, ani przypadkowy zanik napięcia nie znoszą blokady rodzicielskiej.

Wyłączanie blokady klawiszy:

Aby wyłączyć blokadę rodzicielską, należy najpierw włączyć panel dotykowy. Następnie należy jednocześnie nacisnąć klawisz wyboru lewego tylnego pola oraz klawisz MINUS (2) i przytrzymać je przez 3 sekundy, po czym nacisnąć klawisz MINUS (2). Jeżeli opisane czynności wykonane zostaną w ciągu 10 sekund, nastąpi zwolnienie blokady oraz wyłączenie panelu dotykowego. W przeciwnym przypadku procedura zostanie uznana za niepełną, panel dotykowy pozostanie zablokowany i po 20 sekundach nastąpi jego automatyczne wyłączenie.

Po ponownym uruchomieniu panelu za pomocą przełącznika zasilania na wszystkich wyświetlaczach pojawi się „0” i pulsujące kontrolki. Oznacza to, że płyta grzejna jest gotowa do pracy. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „0” i „H”.

Obsługa obwodów złożonych

Niektóre modele wyposażone są w pola z obwodem podwójnym. W takim polu grzejnym domyślnie uruchamiane są oba obwody. Praca obwodu zewnętrznego sygnalizowana jest za pomocą kontrolki (7) w prawym dolnym rogu wyświetlacza. Jeżeli potrzebny jest tylko obwód wewnętrzny, dodatkowy zewnętrzny obwód można wyłączyć za pomocą odpowiedniego klawisza (4). Ponowne naciśnięcie go spowoduje włączenie obwodu zewnętrznego, o czym poinformuje kontrolka (7) na odpowiednim wyświetlaczu.

Sygnał dźwiękowy (brzeczyk)

Następujące operacje sygnalizowane są za pomocą brzęczyka:

Normalne wciśnięcie klawisza – krótki sygnał dźwiękowy.

Przytrzymanie wciśniętego klawisza przez dłużej niż 10 sekund – długi przerywany sygnał dźwiękowy.

Wskazówki dotyczące bezpieczeństwa (Rys. 3)

• Wskazane jest stosowanie na elementach grzejnych naczyń posiadających płaskie dno o średnicy równej lub nieznacznie większej od pola grzejnego.
• Waźne jest niedopuszczenie do wyciekania płynów, w związku z czym po osiągnięciu temperatury wrzenia lub podgrzaniu płynnych potraw zaleca się zmniejszenie mocy pola grzejnego.
• Nie należy pozostawiać włączonych elementów grzejnych bez ustawionych na nich naczyń ani też pustych patelni czy garnków na włączonych elementach grzejnych.
• W przypadku pęknięcia płyty kuchennej należy natychmiast wyłączyć urządzenie z sieci w celu uniknięcia ryzyka porażenia elektrycznego.
• Zabrania się czyszczenia płyty kuchennej przy użyciu jakichkolwiek oczyszczaczy parowych.
• Urządzenie nie jest przeznaczone do użytku osób (włącznie z dziećmi) o ograniczonych zdolnościach ruchowych,

zmysłowych lub umysłowych, ani takich, którym brak odpowiedniego doświadczenia lub wiedzy. Wyjątek stanowią wszyscy Ci, którzy pozostają pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostali przez nią poinstruowani w zakresie obsługi aparatu.

- Należy czuwać nad tym, aby dzieci nie bawiły się aparatem.

Konserwacja (Rys. 4)

Strzępy folii aluminiowej, resztki potraw, plamy z tłuszczu i cukru oraz potraw z dużą zawartością cukru powinny zostać natychmiast usunięte z płyty grzejnej za pomocą skrobaczki ze względu na ryzyko uszkodzenia jej powierzchni. Po ich zeskrobaniu, płytę przemywamy odpowiednim preparatem chemicznym i przecieramy papierem do użytku kuchennego, a następnie spłukujemy wodą i wycieramy do sucha czystą szmatką. W żadnym wypadku nie powinniśmy używać gąbek ani myjek o właściwościach ściernych. Należy także unikać stosowania silnie działających detergentów i środków do wywabiania plam.

Wskazówki dla instalatora

Instalacja

Niniejsza instrukcja przeznaczona jest dla wykwalifikowanego technika, który ma przeprowadzić instalację, regulację i konserwację urządzenia. Została ona opracowana zgodnie z obowiązującymi przepisami prawnymi i normami technicznymi. Wszystkie powyższe czynności należy wykonać po uprzednim wyłączeniu urządzenia z sieci.

Ustawienie (Rys. 5)

1 Widok z przodu
2 Widok z boku
Niniejsze urządzenie przeznaczone jest do zabudowy zgodnie z ukazanym na rysunku schematem. Dołączoną do zestawu uszczelkę umieszczamy na krawędzi płyty.

Podłączenie elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej, należy upewnić się, że:

• warunki instalacyjne pomieszczenia odpowiadają danym technicznym figurującym na tabliczce znamionowej znajdującej się na spodniej stronie płyty;
• sieć elektryczna wyposażona jest w odpowiednie uziemienie wykonane zgodnie z

obowiązującymi normami technicznymi i przepisami ustawowymi. Uziemienie jest koniecznym, wymaganym przez prawo warunkiem prawidłowej instalacji.

Jeżeli w wyposażeniu urządzenia brakuje przewodu sieciowego i/lub wtyczki, należy zastosować materiał odpowiadający danym technicznym figurującym na tabliczce znamionowej, biorąc pod uwagę przewidywaną temperaturę pracy. W żadnym wypadku temperatura przewodu przyłączeniowego nie może przekroczyć 50°C w stosunku do temperatury otoczenie.

W przypadku bezpośredniego podłączenia do sieci elektrycznej należy zastosować przełącznik wielobiegunowy o odległości pomiędzy kontaktami wynoszącej co najmniej 3 mm zgodnie z obowiązującymi normami (przewód uziemienia żółty/zielony nie powinien być mostkowany). Należy zapewnić łatwy dostęp do wtyczki lub przełącznika wielobiegunowego po zamontowaniu urządzenia.

Producent zrzeka się wszelkiej odpowiedzialności w przypadku nieprzestrzegania powyższych zaleceń i przyjętych powszechnie norm bezpieczeństwa. .

W celu uniknięcia potencjalnego zagrożenia, uszkodzony przewód zasilający powinien zostać wymieniony bezpośrednio u producenta, w upoważnionym przez niego punkcie serwisowym lub przez posiadającego odpowiednie kwalifikacje technika.

EZ A TERMÉK HÁZTARTÁSI HASZ-NÁLTRA KÉSZÜLT. A HELYTELEN BESZERELÉSBÖL, ILLETVE A NEM RENDELTETÉSSZERÜ, HELYTELEN VAGY ABSZURD HASZNÁLATBÓL EREDŐ ESETLEGES SZEMÉLYI VAGY ANYAGI KÁROKÉRT A GYÁRTÓ SEMMILYEN FELELŐSSÉGET NEM VÁLLAL.

*Biorąc pod uwagę ich komplementarność
