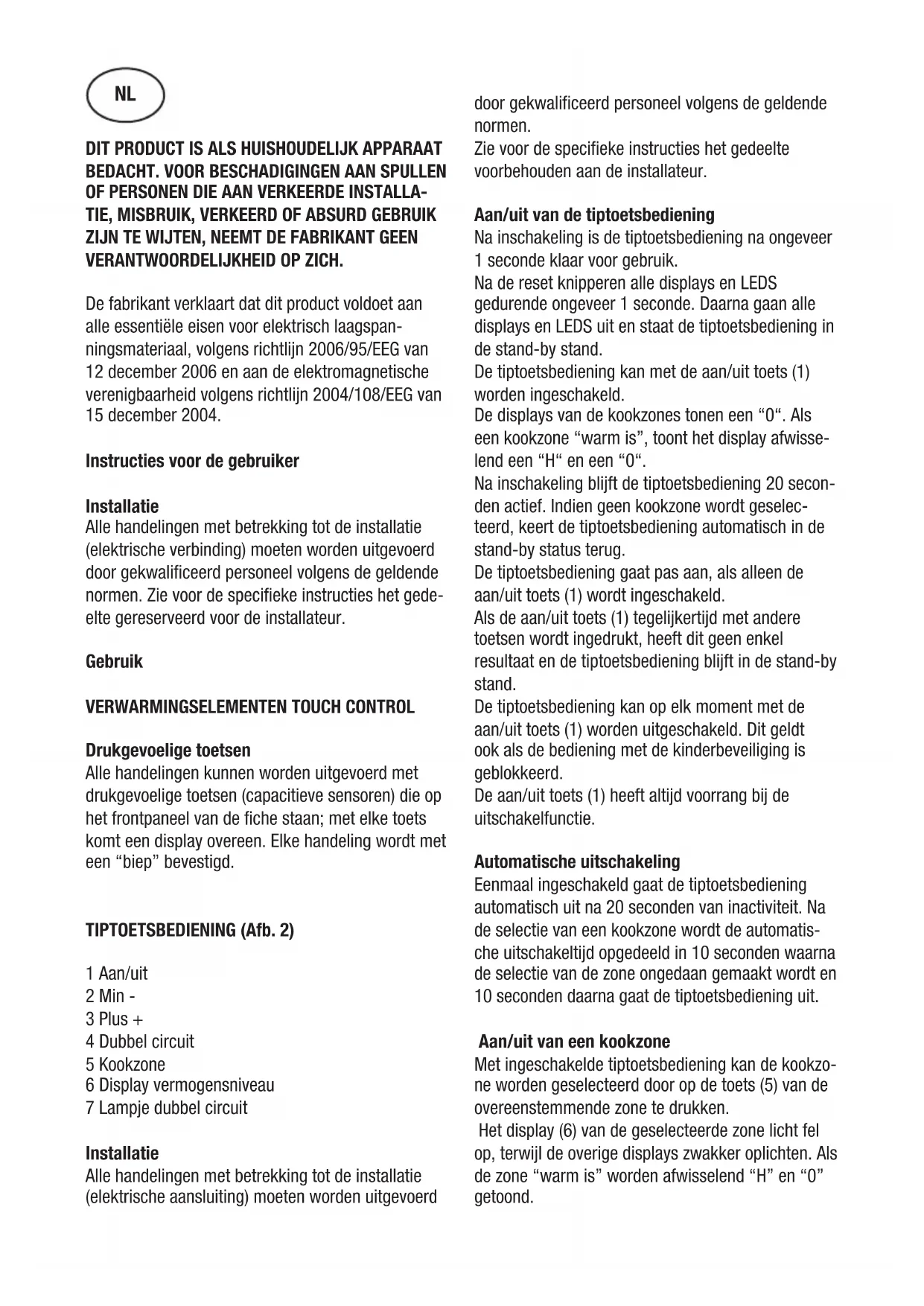

GEBRUIKSAANWIJZING T 604 CATA

sensitive se met en stand-by.

TIE, MISBRUIK, VERKEERD OF ABSURD GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH.

De fabrikant verklaart dat dit product voldoet aan

alle essentiële eisen voor elektrisch laagspan-

ningsmateriaal, volgens richtlijn 2006/95/EEG van

12 december 2006 en aan de elektromagnetische

verenigbaarheid volgens richtlijn 2004/108/EEG van

Instructies voor de gebruiker

Alle handelingen met betrekking tot de installatie

(elektrische verbinding) moeten worden uitgevoerd

door gekwalificeerd personeel volgens de geldende

normen. Zie voor de specifieke instructies het gede-

elte gereserveerd voor de installateur.

VERWARMINGSELEMENTEN TOUCH CONTROL Drukgevoelige toetsen

Alle handelingen kunnen worden uitgevoerd met

drukgevoelige toetsen (capacitieve sensoren) die op

het frontpaneel van de fiche staan; met elke toets

komt een display overeen. Elke handeling wordt met

een “biep” bevestigd.

TIPTOETSBEDIENING (Afb. 2)

Alle handelingen met betrekking tot de installatie

(elektrische aansluiting) moeten worden uitgevoerd

door gekwalificeerd personeel volgens de geldende

Zie voor de specifieke instructies het gedeelte

voorbehouden aan de installateur.

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer

1 seconde klaar voor gebruik.

Na de reset knipperen alle displays en LEDS

gedurende ongeveer 1 seconde. Daarna gaan alle

displays en LEDS uit en staat de tiptoetsbediening in

De tiptoetsbediening kan met de aan/uit toets (1)

worden ingeschakeld.

De displays van de kookzones tonen een “0“. Als

een kookzone “warm is”, toont het display afwisse-

lend een “H“ en een “0“.

Na inschakeling blijft de tiptoetsbediening 20 secon-

den actief. Indien geen kookzone wordt geselec-

teerd, keert de tiptoetsbediening automatisch in de

stand-by status terug.

De tiptoetsbediening gaat pas aan, als alleen de

aan/uit toets (1) wordt ingeschakeld.

Als de aan/uit toets (1) tegelijkertijd met andere

toetsen wordt ingedrukt, heeft dit geen enkel

resultaat en de tiptoetsbediening blijft in de stand-by

De tiptoetsbediening kan op elk moment met de

aan/uit toets (1) worden uitgeschakeld. Dit geldt

ook als de bediening met de kinderbeveiliging is

De aan/uit toets (1) heeft altijd voorrang bij de

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening

automatisch uit na 20 seconden van inactiviteit. Na

de selectie van een kookzone wordt de automatis-

che uitschakeltijd opgedeeld in 10 seconden waarna

de selectie van de zone ongedaan gemaakt wordt en

10 seconden daarna gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzo-

ne worden geselecteerd door op de toets (5) van de

overeenstemmende zone te drukken.

Het display (6) van de geselecteerde zone licht fel

op, terwijl de overige displays zwakker oplichten. Als

de zone “warm is” worden afwisselend “H” en “0”

NLDoor op de PLUS- (3) of MIN toets (2) te drukken kan

een vermogensniveau worden geselecteerd en de

zone begint warm te worden.

Zodra de kookzone is geselecteerd, kan het vermo-

gensniveau worden gekozen door de PLUS toets

(3) ingedrukt te houden. Het niveau begint bij 1 en

neemt iedere 0,4 seconden met één eenheid toe.

Als het niveau 9 is bereikt, zijn er geen verhogingen

Als het vermogensniveau is geselecteerd met de

MIN toets (2), is het beginniveau “9” (maximum-

niveau). Als de toets ingedrukt wordt gehouden,

neemt het actieve niveau iedere 0,4 seconden met

één eenheid af. Als het niveau 0 is bereikt, zijn er

geen verdere verlagingen meer mogelijk. Alleen door

opnieuw te drukken op de MIN (2) of PLUS toets (3)

kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de ove-

reenstemmende toets (5). Het display (6) van de

geselecteerde zone licht fel op, terwijl de overige

displays zwakker oplichten. Wanneer de PLUS (3) en

MIN toets (2) tegelijkertijd worden ingedrukt, wordt

het vermogensniveau van de zone op 0 ingesteld.

Als alternatief kan de MIN toets (2) worden gebruikt

om het vermogensniveau tot 0 te laten afnemen.

Als een kookzone “warm is”, verschijnen afwisse-

lend een “H” en een “0”.

Uitschakelen van alle kookzones

Alle zones kunnen op elk moment tegelijkertijd

worden uitgeschakeld met de aan/uit toets (1). In de

stand-by modus verschijnt een “H“ op het display

van alle kookzones die “warm zijn”. Alle andere

Het vermogen van de kookzone kan op 9 niveaus

worden ingesteld die worden aangegeven door de

symbolen van “1“ tot “9“ met behulp van de zeven-

segment LED-displays (6).

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaar-

lijke temperatuur heeft bij aanraking van het hele

gebied boven de kookzone. De temperatuur wordt

bepaald volgens een wiskundig model en eventuele

restwarmte wordt met een “H” aangeduid door het

desbetreffende zeven-segment display.

De verwarming en de afkoeling worden berekend

· het geselecteerde vermogensniveau (van “0“ tot

Nadat de kookzone is uitgeschakeld, toont het des-

betreffende display een “H” totdat de temperatuur

van de zone volgens het wiskundig model tot onder

het kritieke niveau daalt (≤ 60 °C).

Automatische uitschakeling (limiet van de

Afhankelijk van het vermogensniveau wordt elke

kookzone na een vooraf ingestelde maximale duur

uitgeschakeld, als er op geen enkele knop wordt

Elke verrichting met betrekking tot een kookzone

(met de toetsen PLUS (3) en MIN (2), of dubbele

zone) zorgt ervoor dat de maximale werkingsduur

terug van bij het begin aftelt.

Beveiliging in geval van een onbedoelde ins-

· Als de elektronische controle gedurende onge-

veer 10 s een continu inschakeling van een toets

detecteert, gaat hij automatisch uit. De controle

geeft een geluidssignaal dat de gebruiker waars-

chuwt dat de sensoren de aanwezigheid van een

voorwerp hebben waargenomen. De displays tonen

de foutmelding“ E R 0 3 “. .Als de kookzone “warm

is”, verschijnt een “H” op het display afgewisseld

door het foutsignaal.

· Als binnen 20 seconden na de inschakeling van

de tiptoetsbediening geen enkele kookzone wordt

ingeschakeld, keert de controle terug naar de stand-

· Als de controle is ingeschakeld heeft de ON/OFF

toets voorrang op alle andere toetsen, zodat de

controle op elke willekeurig moment kan worden

uitgeschakeld, ook als meerdere toetsen worden

ingedrukt of een toets continu wordt ingedrukt.

· In de stand-by modus heeft een continue activering

van de toetsen geen enkel effect. Voordat de

elektronische controle echter weer kan worden

ingeschakeld, moet hij vaststellen dat geen enkele

toets geactiveerd is.Toetsenblokkering (kinderbeveiliging)

• Kinderbeveiliging:

Om de kinderbeveiliging in werking te doen treden

na op de Tiptoets gedrukt te hebben, dienen geli-

jktijdig de selectietoets linksachter op de kookzone

en de MIN toets (2) ingedrukt te worden gehouden

gedurende 3 seconden. Op alle displays verschijnt

er een “L” die staat voor LOCKED (kinderbeveiliging

voor een onbedoelde inschakeling). Als de kookzone

“warm is” worden de “L” en de “H” afwisselend

Deze handeling moet binnen 10 seconden worden

uitgevoerd en geen enkele van de hierboven bes-

chreven toetsen mag geactiveerd zijn. Zo niet, dan

wordt de reeks onderbroken en is het kookvlak niet

De elektronische controle blijft geblokkeerd totdat

hij door de gebruiker ongedaan wordt gemaakt, ook

als hij in de tussentijd uit en weer in is geschakeld.

Ook een reset van de tiptoetsbediening (na een stro-

omonderbreking) heft de toetsenblokkering niet op.

Opheffen van de toetsenblokkering:

Na inschakeling van de tiptoetsbediening kan de

kinderbeveiliging worden uitgeschakeld. Gedurende

3 seconden dienen tegelijkertijd de selectietoets

linksachter op de kookzone en de MIN toets (2)

ingedrukt gehouden te worden, en vervolgens enkel

de MIN toets (2). Als alle handelingen binnen 10

seconden in de juiste volgorde worden uitgevoerd,

wordt de toetsenblokkering opgeheven en is de

tiptoetsbediening uitgeschakeld. Zo niet, wordt de

reeks als onvoltooid beschouwd. De tiptoetsbedie-

ning blijft geblokkeerd en gaat na 20 seconden uit.

Als de tiptoetsbediening weer met de ON/OFF toets

wordt ingeschakeld, tonen alle displays een “0”, de

decimaaltekens knipperen en de tiptoetsbediening

is klaar voor het koken. Als een kookzone “warm is”,

worden afwisselend de “0” en de “H” getoond.

Uitschakeling van de diverse circuits

Afhankelijk van de uitvoering is het mogelijk

kookplaten met een dubbel circuit te controleren.

Het in werking stellen van een dubbele kookzone

houdt in dat de twee circuits tegelijkertijd aangaan.

Het in werking stellen van het externe circuit wordt

middels een controlelampje (7) in de rechterbene-

denhoek van het display aangeduid.Indien alleen

de werking van het interne circuit gewenst wordt,

dient het externe circuit uitgezet te worden middels

de toets dubbel circuit (4).Door opnieuw op de toets

dubbel circuit (4) te drukken wordt het externe cir-

cuit nogmaals ingeschakeld, waarbij het desbetre-

ffende lichtpunt (7) gaat branden.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelin-

gen met een zoemer gesignaleerd:

· normale activering van de toetsen met een kort

· continue activering gedurende meer dan 10 s met

een langdurig onderbroken geluidssignaal.

Voorzorgsmaatregelen: (Afb. 3)

- Bij het gebruik van de elementen wordt aange-

raden om gebruik te maken van pannen met een

platte bodem, waarvan de diameter gelijk is of iets

groter dan is aangegeven op de plaat;

- Overkoken van vloeistof vermijden; daarom bij het

aan de kook raken of hoe dan ook bij verwarmde

vloeistoffen de toevoer van warmte verminderen;

- de elementen niet ingeschakeld laten zonder pan

of met een lege pan of braadpan.

- Indien het oppervlak van de kookplaat beschadigd

raakt, moet u de stroomtoevoer van het apparaat

onmiddellijk uitschakelen om elektrische schokken

- Gebruik geen stoomreinigers op de kookplaat.

- Dit apparaat is niet geschikt voor personen (inclu-

sief kinderen) wiens fysieke, sensorische of mentale

vermogens beperkt zijn of die onvoldoende ervaring

of kennis hebben, tenzij zij uitleg of gebruiksinstruc-

ties voor het apparaat hebben gekregen van een

persoon die verantwoordelijk is voor hun veiligheid.

- Laat kinderen nooit alleen om zeker te zijn dat ze

niet met het apparaat spelen.

Stukken van bladaluminium, overblijfsels van

levensmiddelen, scheuten van vet, suiker, of sterk

suikerhoudende spijzen moeten met een schraper

van de kookvlakte onmiddellijk verwijderd worden

om mogelijke beschadiging van de bladoppervlak-

te te voorkomen. Reinig de kookplaat na gebruik

met een geschikt product en keukenpapier; spoel

vervolgens met water en droog de plaat af met een

Gebruik nooit sponzen of schuursponzen; vermijdgebruik van agressieve chemische detergenten of

Instructies voor de installateur

De onderstaande instructies zijn bedoeld voor de

gekwalificeerde installateur, die de installatie, rege-

ling en het onderhoud uitvoert volgens de geldende

wetten en normen. Reparaties moeten altijd worden

uitgevoerd terwijjl de stroomvoorziening van het

apparaat is onderbroken.

Het apparaat is voorzien om te worden verzonken in

een keukenblad zoals geillustreerd in de betreffende

Dicht de ruimte tussen het keukenblad en de plaat

rondom af met de bijgeleverde kit.

Elektrische aansluiting

Alvorens de elektrische aansluiting te verrichten

verzekert men zich ervan dat:

- de karakteristieken van het stroomvoorzienende

apparaat voldoen aan hetgeen is vermeld op de

registratieplaat onderop de kookplaat;

- dat het stroomvoorzienende apparaat voorzien

is van een effectieve aardeverbinding volgens de

wettelijk voorgeschreven normen en beschikkingen.

Het aarden is verplicht volgens de wet.

In het geval dat het apparaat niet is uitgerust met

een kabel en/of stekker, dient gebruik gemaakt te

worden van materiaal, geschikt voor de stroom-

voering en de werktemperatuur, zoals aangegeven

op de registratieplaat. De kabel mag op geen enkel

punt een temperatuur bereiken die hoger is dan

50°C boven de omgevingstemperatuur. Wenst men

een directe verbinding met het lichtnet, dan is het

noodzakelijk een onderbrekingsschakelaar tussen te

plaatsen, met een minimale afstand van 3 mm tus-

sen de contacten, die gedimensioneerd is voor het

geregistreerd vermogen en voldoet aan de geldende

normen (de aardekabel geel/groen mag niet door

de schakelaar worden onderbroken). De stekker of

schakelaar moet gemakkelijk bereikbaar zijn als de

apparatuur eenmaal geinstalleerd is.

De fabrikant wijst iedere verantwoordelijkheid af in

geval dat het bovenstaande en de gebruikelijke

preventieve normen niet worden gerespecteerd.

Als de voedingskabel beschadigd is, moet deze

door de fabrikant of door de technische dienst

worden vervangen of in elk geval door een per-

soon met een soortgelijke kwalificatie, zodat elk

gevaar wordt vermeden.ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DOMÉSTICA. O FABRICANTE REJEITA QUALQUER RESPONSABILIDADE EM CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS RESULTANTES DE UMA INSTALAÇÃO INCORREC-
