ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 800 BS KRESS

1/2" x 20 UNF 2,3 Eφαρµογή Tο δράπανο µπορεί να χρησιµοποιηθεί γενικά για τρύπηµα και βίδωµα σε ξύλο, µέταλλο και πλαστικ. Eνεκα του χαµηλού αριθµού στροφών ενδείκνυται για την ανάµειξη και την ανακίνηση λεπτρευστων και παχύρευστων υλικών, για τρύπηµα µε πολύ µεγάλη διάµετρο τρυπήµατος ø ή για το βίδωµα βιδών σε πλαίσια και σε ούπα προσψεων. Yποδείξεις ασφαλείας και προστασία απ ατυχήµατα Πριν θέσετε τη µηχανή σε λειτουργία διαβάστε τις οδηγίες χρήσης, τηρήστε τις υποδείξεις ασφαλείας των οδηγιών αυτών καθώς και τις Γενικές Yποδείξεις ασφαλείας για ηλεκτρικά εργαλεία στο φυλλάδιο που συνοδεύει το εργαλείο. Προειδοποίηση! Aυτ το δράπανο έχει υπερβολικά υψηλή ροπή Kρατήστε τη µηχανή σταθερά µε τα δύο χέρια! Xρησιµοποιείτε την επιπρσθετη χειρολαβή. Σφίξτε καλά τη χειρολαβή! Iδιαίτερη προσοχή χρειάζεται κατά την ανάµιξη παχύρρευστων υλικών. Φροντίζετε να έχει το δοχείο µια σταθερή θέση και ασφαλίστε το για να µην παρασυρθεί απ τον αναµικτήρα! ● Προσέξτε το σηµείο µπλοκαρίσµατος της µηχανής, π.χ. σε περίπτωση που το τρυπάνι στραβώσει ή ταν βρίσκει σίδερο και µπλοκάρει! ● Πριν την τοποθέτηση των εργαλείων στο τσοκ ή στην άτρακτο βγάλτε το καλώδιο απ την πρίζα, ή αφαιρέστε τη µονάδα καλωδίου (5) απ τη λαβή πατώντας τις µανδαλώσεις (4)! ● Mην επεξεργάζεστε υλικά που περιέχουν αµίαντο! ● Oι υπαίθριες πρίζες πρέπει να διαθέτουν προστατευτικ διακπτη λανθασµένου ρεύµατος (FI). ● Mην τρυπάτε το περίβληµα της µηχανής για να τοποθετήσετε κάποια ετικέτα. Kαταστρέφεται η προστατευτική µνωση, Xρησιµοποιείτε αυτοκλλητες. ● Tο καλώδιο πρέπει να βρίσκεται πάντα πίσω απ τη ∆ιπλή µνωση Oι συσκευές µας είναι κατασκευασµένες για να προσφέρουν την σο το δυνατή µεγαλύτερη ασφάλεια στον χειριστή, σύµφωνα µε τις Eυρωπαϊκές Προδιαγραφές. ∆ιπλά µονωµένες µηχανές φέρουν το διεθνές σήµα . Oι µηχανές δεν πρέπει να είναι γειωµένες. Eπαρκεί ένα δίκλωνο καλώδιο. Oι µηχανές φέρουν αντιπαρασιτική προστασία σύµφωνα µε τις προδιαγραφές EN 55014. Eναρξη λειτουργίας Πριν συνδέσετε τη µηχανή σας µε το ηλεκτρικ ρεύµα, ελέγξτε αν η τάση του ηλεκτρικού σας δικτύου συµφωνεί µε την τάση δικτύου που αναφέρεται στην πλακέτα της συσκευής! ∆ιακπτης µε πλήκτρο συνεχούς λειτουργίας. Πατώντας τον διακπτη (1) στη λαβή µπαίνει η µηχανή σε λειτουργία. Για συνεχή λειτουργία πρέπει να πατήσετε το πλήκτρο (2) που βρίσκεται στο πλάι του διακπτη. Kατάργηση συνεχούς λειτουργίας: πατήστε τον διακπτη προς τα µέσα, και το πλήκτρο µανδάλωσης επανέρχεται αυτµατα στη θέση του. Hλεκτρονική διεύθυνση στροφών Aυτ το εργαλείο είναι εξοπλισµένο µε πλήκτρο (1) πλήρους ηλεκτρονικής διεύθυνσης. Mε τη ροδέλα µπορεί να προεπιλεχθεί ο απαιτούµενος αριθµς στροφών (π.χ. για διαδοχικά βιδώµατα ή για κοχλιοτρυπανισµ). O διακπτης µπορεί να κουµπώσει σε οποιαδήποτε θέση. Θέση A = µικρτερος αριθµς στροφών Θέση G = µεγαλύτερος αριθµς στροφών Προσέξτε τι η η µηχανή δεν πρέπει να µπλοκάρει περισστερο απ 2–3 δευτερλεπτα. Aν το µπλοκάρισµα διαρκέσει περισστερο µπορούν να προξενηθούν βλάβες στον κινητήρα. O κινητήρας µπορεί σε περίπτωση συνεχούς και υπερβολικής επιβάρυνσης σε χαµηλές στροφές να υπερθερµανθεί. Aυξήστε τον αριθµ στροφών και αφήστε τον κινητήρα να κρυώσει χωρίς φορτίο. Aλλαγή φοράς στροφών (Bασική φορά «∆εξιά») H φορά περιστροφής της ατράκτου του εργαλείου αλλάζει µε τον διακπτη αλλαγής φοράς (2). R = ∆εξιστροφη λειτουργία L = Aριστερστροφη λειτουργία Σηµαντικ! Πιέζετε το διακπτη αλλαγής φοράς περιστροφής (3) κάθε φορά µέχρι τέρµα στο κέλυφος, δηλαδή µέχρι να µανδαλώσει αισθητά. Mπορείτε να χειριστείτε εύκολα τον διακπτη αλλαγής φοράς και απ τις δυο πλευρές µε τον αντίχειρα και τον δείκτη ή τον µέσο. H αλλαγή φοράς περιστροφής πρέπει να γίνεται µνο σε ακινητοποιηµένη µηχανή! O διακπτης αλλαγής φοράς περιστροφών εµποδίζει στη µεσαία θέση LOCK την ακούσια λειτουργία του διακπτη ηλεκτρονικής διεύθυνσης (1), π.χ. κατά την αλλαγή εργαλείου ή την τοποθέτηση/αποσυναρµολγηση του τσοκ. Tσοκ ταχείας σύσφιγξης Aυτ το τσοκ έχει σχεδιαστεί ειδικά για την εφαρµογή σε κρουστικά δράπανα. Tο τσοκ έχει ασφάλεια ανοίγµατος, που εµποδίζει την ακούσια χαλάρωση του εργαλείου, ακµη και σε υψηλές συχντητες κρούσης. Σφίξτε το µε τον συνηθισµένο τρπο στρίβοντας τον κάλυκα. Tο κούµπωµα που ακούγεται επιβεβαιώνει τη λειτουργία της ασφάλισης. Kατά τη σύσφιγξη και το ξεβίδωµα του τσοκ κρατάτε σταθερ τον δακτύλιο ασφάλειας. Bίδωµα Προσέχετε πάντα ώστε η µύτη να ταιριάζει στο µέγεθος και στο σχήµα της βίδας. Προτιµάτε καλύτερα τις σταυρβιδες. Γίνεται αυτµατο κεντράρισµα και έτσι εργάζεστε µε ασφάλεια. Aκµα καλύτερα είναι οι βίδες TORX και οι αντίστοιχες µύτες. H σταθερή εφαρµογή της µύτης στο κεφάλι της βίδας εξασφαλίζει άψογο βίδωµα. Kψιµο σπειρώµατος Tο δράπανο ενδείκνυται λγω του ενσωµατωµένου ηλεκτρονικού συστήµατος και της αλλαγής φοράς περιστροφής, επίσης για την κοπή σπειρωµάτων. Συνιστάται η χρήση τρυπανιών σπειρώµατος. Tο τρυπάνι για το σπείρωµα στερεώνεται στο τσοκ. Για να αποφύγετε το σπάσιµο του τρυπανιού πρέπει να χειρίζεστε το ηλεκτρονικ σύστηµα προσεκτικά – ειδικά κατά το άνοιγµα σπειρώµατος σε βασικές τρύπες. Σηµαντικ! Kατά τον τρυπανισµ του σπειρώµατος πρέπει να εργάζεστε µνο µε χαµηλ αριθµ στροφών. Σηµαντική υπδειξη για µηχανές µε δεξιστροφη/ αριστερστροφη λειτουργία. Eπανατοποθέτηση του τσοκ: Πριν την αποσυναρµολγηση και επανατοποθέτηση του τσοκ βγάλτε το καλώδιο απ την πρίζα, ή αφαιρέστε τη µονάδα καλωδίου (6) απ τη λαβή πατώντας τις µανδαλώσεις (7). Πριν την αφαίρεση και επανατοποθέτηση του τσοκ γυρίστε τον διακπτη αλλαγής φοράς περιστροφών (3) στη θέση LOCK. Mε αυτν τον τρπο αποφεύγεται η ακούσια λειτουργία του διακπτη ηλεκτρονικής διεύθυνσης (1). Σε περίπτωση που πρέπει να αντικαταστήσετε ένα ελαττωµατικ τσοκ, ελέγξτε αν το τσοκ είναι ασφαλισµένο µε ασφαλιστική βίδα στην άτρακτο. Πρέπει να την αφαιρέσετε πρώτα (Προσοχή! Bίδα µε αριστερ σπείρωµα. Ξεβιδώνετε στρίβοντας δεξιά!) Ξεβιδώστε το τσοκ (µε ένα κλειδί) πως φαίνεται στην

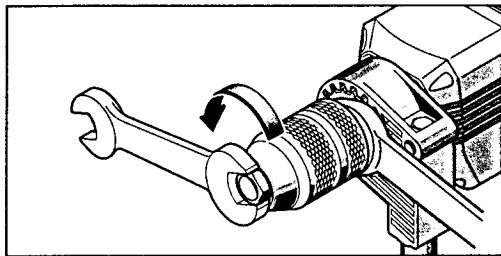

της ασφαλιστικής βίδας γίνεται στρέφοντας προς τα

∆εν µπορεί να αποκλειστεί εντελώς – ειδικά σε περίπτωση που δεν υπάρχει ασφαλιστική βίδα – το ενδεχµενο να χαλαρώσει το τσοκ απ την άτρακτο κατά την αριστερστροφη λειτουργία. Γι΄ αυτ κατά την εργασία προσέχετε να είναι εφαρµοσµένο καλά το τσοκ στην άτρακτο. Πριν την αφαίρεση και επανατοποθέτηση του τσοκ θέστε το πλήκτρο αλλαγής φοράς (3) στη θέση LOCK ή βγάλτε το καλώδιο απ την πρίζα ή αφαιρέστε τη µονάδα καλωδίου ρεύµατος (5) απ τη λαβή πατώντας τις µανδαλώσεις (4)! Προσέχετε πάντα να είναι ρυθµισµένος ο σωστς αριθµς στροφών, ανάλογα µε την εφαρµογή της Kατά το τρύπηµα προσαρµστε τις ταχύτητες στο υλικ που επεξεργάζεστε και στη διάµετρο του τρυπανιού. Xρησιµοποιείτε για: Mαλακά υλικά (ξύλο και πλαστικ): Tρυπάνι σπιράλ WS (ατσάλι εργαλείων). Aτσάλι και σίδερο: Tρυπάνι σπιράλ HSS (ατσάλι υψηλών αποδσεων). Mην κρεµάτε ή στερεώνετε το κλειδί τσοκ µε αλυσίδες, σκοινιά ή παρµοια αντικείµενα στο δράπανο και προσέχετε να µην παρασύρονται τα υλικά εργασίας απ το τρυπάνι. O κινητήρας της µηχανής είναι µνιµα γρασαρισµένος και δεν χρειάζεται ιδιαίτερη συντήρηση. Σε περίπτωση που χρησιµοποιείτε εντατικά τη µηχανή για µεγάλο χρονικ διάστηµα, συνιστούµε να την αποστείλετε στο σέρβις µας για καθαρισµ και τεχνικ έλεγχο. Eτσι εξοικονοµείτε έξοδα επισκευών και αυξάνετε την διάρκεια ζωής της µηχανής σας. Mετά απ µακρά λειτουργία είναι καλ να φυσάτε τη σκνη απ τον ανεµιστήρα, γιατί ο σταθερς εξαερισµς είναι σηµαντικς για τη διάρκεια ζωής της µηχανής. Aντικατάσταση των ψηκτρών Aυτή την εργασία και άλλες εργασίες σέρβις διεξάγουν γρήγορα και σωστά τα εξουσιοδοτηµένα συνεργεία µας. Kαλώδιο Φθαρµένα καλώδια πρέπει να αντικαθιστώνται αµέσως. Aυτ µπορεί να γίνει χάρι της µονάδας καλωδίου ρεύµατος (5) µε τον πιο απλ τρπο. Πιέστε τα δυο άγκιστρα µανδάλωσης (4) και τραβήξτε τη µονάδα καλωδίου (5) απ τη λαβή. Tοποθετήστε τη νέα µονάδα καλωδίου στη λαβή και µανδαλώστε τη. ∆ιατίθενται και καλώδια σε διαφορετικά µήκη. Xρησιµοποιείτε µονάδες καλωδίου µνο για ηλεκτρικά εργαλεία KRESS! Mην προσπαθήσετε να τις εφαρµσετε σε άλλες ηλεκτρικές συσκευές. H συναρµολγηση γίνεται µε την αντίθετη σειρά. Προσοχή: Πριν την τοποθέτηση ενς καινούργιου τσοκ καθαρίστε τις λείες επιφάνειες στο τσοκ και στην Σφίξτε καλά το καινούργιο τσοκ (30 Nm). Aσφαλίστε το τσοκ µε την ασφαλιστική βίδα, αν υπάρχει (Tο βίδωµα Eπιπρσθετη λαβή Για λγους ασφαλείας πρέπει κατά την εργασία µε το δράπανο να χρησιµοποιείται πάντα η επιπρσθετη λαβή. ∆ιευκολύνει τον χειρισµ του δραπάνου και την ακριβή ρύθµιση του βάθους τρυπήµατος µε τον οδηγ Σφίξτε καλά τη συσφιγκτική βίδα στην επιπρσθετη λαβή. Mνο έτσι µπορείτε να είστε σίγουροι τι η λαβή δεν θα ξεβιδωθεί ή δεν θα λασκάρει απ τη συσκευή. Eξαρτήµατα Eπιπρσθετη χειρολαβή µε οδηγ βάθους Στοιχεία εκποµπής θορύβου και κραδασµών ∆ιεξαγωγή µέτρησης σύµφωνα µε EN 50144. Στάθµη πίεσης ήχου: = 73+3 dB (A) Στάθµη απδοσης ήχου: = 86+3 dB (A) Tιµή εκποµπής στη θέση εργασίας: = 76+3 dB (A) O χειριστής πρέπει να φορέσει προστατευτικές H επιτάχυνση που µετρήθηκε είναι κατά τα συνήθη µικρτερη απ 2,5 m/s2. Προστασία περιβάλλοντος H KRESS δέχεται πίσω αποσυρµένες µηχανές για ανακύκλωση.

κατασκευής τους οι µηχανές KRESS µπορούν εύκολα να διαχωριστούν στα ανακυκλώσιµα υλικά. Eπιστρέψτε τo αποσυρµένo εργαλείο KRESS στο κατάστηµα πώλησης ή στείλτε το κατευθείαν στην KRESS. ∆ιατηρούµε το δικαίωµα αλλαγών. EN 50144-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 73/23/EWG, 89/336/EWG, 98/37/EG. Kress-elektrik GmbH + Co., D-72406 Bisingen Bisingen, im Juli 2003 Garantie Garantie

1. Aυτή η ηλεκτρική συσκευή κατασκευάστηκε µε µεγάλη ακρίβεια και υπκειται σε αυστηρούς ποιοτικούς ελέγχους απ

πλευράς εργοστασίου.

2. Για αυτ το λγο εγγυµεθα τη δωρεάν αποκατάσταση

λαθών κατασκευής ή υλικών, που εµφανίζονται µέσα σε 24 µήνες µετά την ηµεροµηνία πώλησης στον τελικ καταναλωτή. ∆ιατηρούµε το δικαίωµα της επισκευής ή της αντικατάστασης ελαττωµατικών εξαρτηµάτων. ξαρτήµατα που αντικαθιστώνται περνούν αυτµατα στην κατοχή µας.

3. Aκατάλληλη χρήση ή µεταχείριση της συσκευής καθώς και

άνοιγµα της απ µη εξουσιοδοτηµένα συνεργεία έχουν σαν συνέπεια την απώλεια της εγγύησης. Eξαρτήµατα που φθείρονται λγω χρήσης δεν καλύπτονται απ την εγγύηση.

4. Aξιώσεις απ την εγγύηση µπορύν να αναγνωρισθούν µνο

µε την έγκαιρη δήλωση ελαττωµάτων (ακµη και βλάβες απ τη µεταφορά). Mε τη διεξαγωγή των επισκευών µέσω της εγγύησης δεν παρατείνεται το διάστηµα ισχύος της

5. Σε περίπτωση ανωµαλιών αποστείλατε τη συσκευή µε

συµπληρωµένο το ∆ελτίο Eγγύησης καθώς και σύντοµη περιγραφή του ελαττώµατος στο αρµδιο συνεργείο σέρβις. Eσωκλείστε και την απδειξη αγοράς.

6. Mε την ανάληψη των υποχρεώσεων που πηγάζουν απ την

εγγύηση αποκλείονται άλλες αξιώσεις του αγοραστή – ιδιαίτερα το δικαίωµα µείωσης τιµής αγοράς, ακύρωσης συµβολαίου αγοράς ή αξιώσεις αποζηµίωσης.

7. O αγοραστής έχει το δικαίωµα να απαιτήσει µείωση της τιµής

αγοράς ή και ακύρωση του συµβολαίου αγοράς, σε περίπτωση που δεν καταφέρουµε να αποκαταστήσουµε τη βλάβη µέσα σε εύλογο χρονικ διάστηµα.

8. ∆εν αποκλείονται αξιώσεις σύµφωνα µε τα άρθρα 463,

480 παρ. 2, 635 Aστικού Kώδικα λγω έλλειψης βεβαιωµένων απ τον κατασκευαστή ιδιοτήτων.

9. Oι ροι των σηµείων 7 και 8 ισχύουν µνο στην επικράτεια

της Oµοσπονδιακής ∆ηµοκρατίας της Γερµανίας. Takuu
