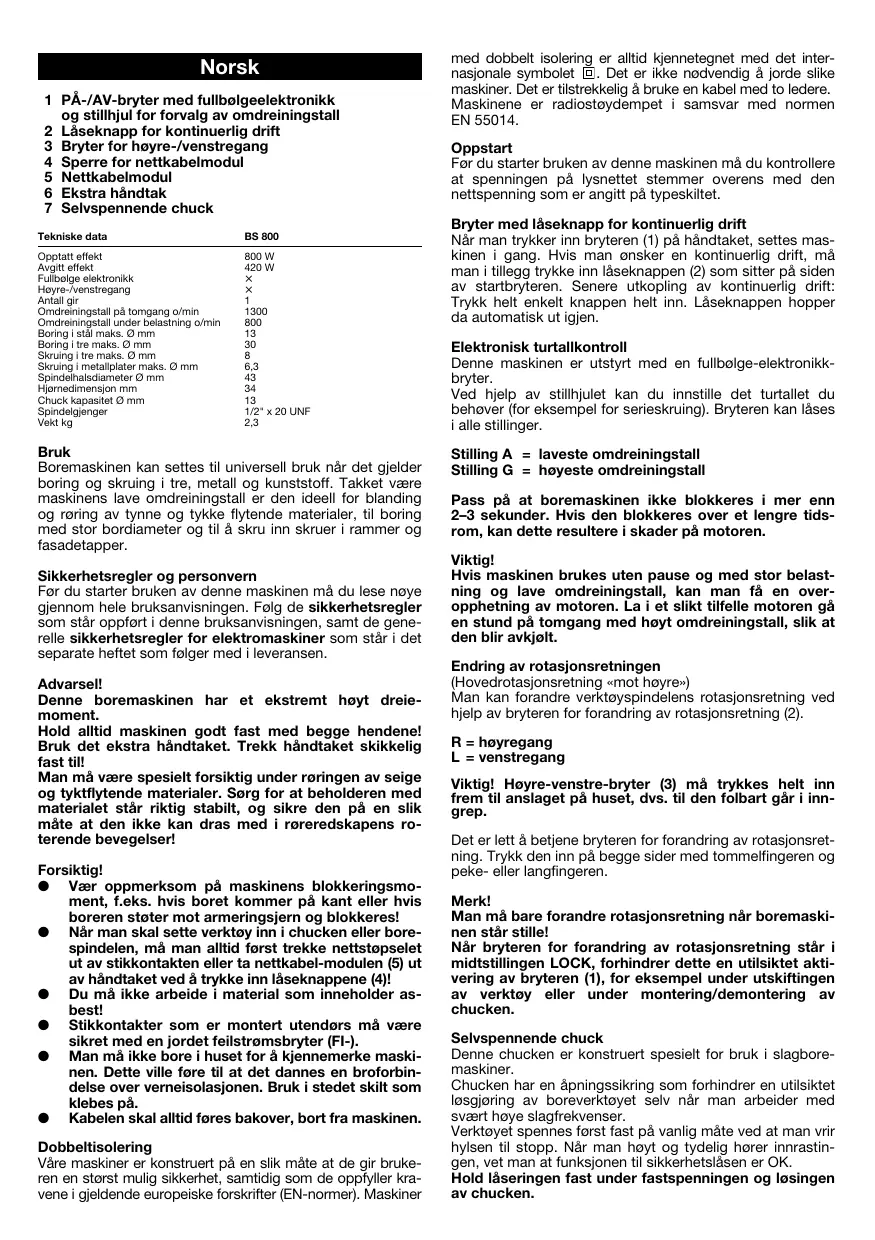

1/2" x 20 UNF 2,3 Bruk Boremaskinen kan settes til universell bruk når det gjelder boring og skruing i tre, metall og kunststoff. Takket være maskinens lave omdreiningstall er den ideell for blanding og røring av tynne og tykke flytende materialer, til boring med stor bordiameter og til å skru inn skruer i rammer og fasadetapper. Sikkerhetsregler og personvern Før du starter bruken av denne maskinen må du lese nøye gjennom hele bruksanvisningen. Følg de sikkerhetsregler som står oppført i denne bruksanvisningen, samt de generelle sikkerhetsregler for elektromaskiner som står i det separate heftet som følger med i leveransen. Advarsel! Denne boremaskinen har et ekstremt høyt dreiemoment. Hold alltid maskinen godt fast med begge hendene! Bruk det ekstra håndtaket. Trekk håndtaket skikkelig fast til! Man må være spesielt forsiktig under røringen av seige og tyktflytende materialer. Sørg for at beholderen med materialet står riktig stabilt, og sikre den på en slik måte at den ikke kan dras med i røreredskapens roterende bevegelser! Forsiktig! ● Vær oppmerksom på maskinens blokkeringsmoment, f.eks. hvis boret kommer på kant eller hvis boreren støter mot armeringsjern og blokkeres! ● Når man skal sette verktøy inn i chucken eller borespindelen, må man alltid først trekke nettstøpselet ut av stikkontakten eller ta nettkabel-modulen (5) ut av håndtaket ved å trykke inn låseknappene (4)! ● Du må ikke arbeide i material som inneholder asbest! ● Stikkontakter som er montert utendørs må være sikret med en jordet feilstrømsbryter (FI-). ● Man må ikke bore i huset for å kjennemerke maskinen. Dette ville føre til at det dannes en broforbindelse over verneisolasjonen. Bruk i stedet skilt som klebes på. ● Kabelen skal alltid føres bakover, bort fra maskinen. Dobbeltisolering Våre maskiner er konstruert på en slik måte at de gir brukeren en størst mulig sikkerhet, samtidig som de oppfyller kravene i gjeldende europeiske forskrifter (EN-normer). Maskiner med dobbelt isolering er alltid kjennetegnet med det internasjonale symbolet . Det er ikke nødvendig å jorde slike maskiner. Det er tilstrekkelig å bruke en kabel med to ledere. Maskinene er radiostøydempet i samsvar med normen EN 55014. Oppstart Før du starter bruken av denne maskinen må du kontrollere at spenningen på lysnettet stemmer overens med den nettspenning som er angitt på typeskiltet. Bryter med låseknapp for kontinuerlig drift Når man trykker inn bryteren (1) på håndtaket, settes maskinen i gang. Hvis man ønsker en kontinuerlig drift, må man i tillegg trykke inn låseknappen (2) som sitter på siden av startbryteren. Senere utkopling av kontinuerlig drift: Trykk helt enkelt knappen helt inn. Låseknappen hopper da automatisk ut igjen. Elektronisk turtallkontroll Denne maskinen er utstyrt med en fullbølge-elektronikkbryter. Ved hjelp av stillhjulet kan du innstille det turtallet du behøver (for eksempel for serieskruing). Bryteren kan låses i alle stillinger. Stilling A = laveste omdreiningstall Stilling G = høyeste omdreiningstall Pass på at boremaskinen ikke blokkeres i mer enn 2–3 sekunder. Hvis den blokkeres over et lengre tidsrom, kan dette resultere i skader på motoren. Viktig! Hvis maskinen brukes uten pause og med stor belastning og lave omdreiningstall, kan man få en overopphetning av motoren. La i et slikt tilfelle motoren gå en stund på tomgang med høyt omdreiningstall, slik at den blir avkjølt. Endring av rotasjonsretningen (Hovedrotasjonsretning «mot høyre») Man kan forandre verktøyspindelens rotasjonsretning ved hjelp av bryteren for forandring av rotasjonsretning (2). R = høyregang L = venstregang Viktig! Høyre-venstre-bryter (3) må trykkes helt inn frem til anslaget på huset, dvs. til den folbart går i inngrep. Det er lett å betjene bryteren for forandring av rotasjonsretning. Trykk den inn på begge sider med tommelfingeren og peke- eller langfingeren. Merk! Man må bare forandre rotasjonsretning når boremaskinen står stille! Når bryteren for forandring av rotasjonsretning står i midtstillingen LOCK, forhindrer dette en utilsiktet aktivering av bryteren (1), for eksempel under utskiftingen av verktøy eller under montering/demontering av chucken. Selvspennende chuck Denne chucken er konstruert spesielt for bruk i slagboremaskiner. Chucken har en åpningssikring som forhindrer en utilsiktet løsgjøring av boreverktøyet selv når man arbeider med svært høye slagfrekvenser. Verktøyet spennes først fast på vanlig måte ved at man vrir hylsen til stopp. Når man høyt og tydelig hører innrastingen, vet man at funksjonen til sikkerhetslåsen er OK. Hold låseringen fast under fastspenningen og løsingen av chucken. Skruer Pass på at bit og skruer stemmer overens i størrelse og form. Bruk skruer med stjernespor. Selvsentreringen gjør at arbeidet kan utføres på en sikker måte. Eller enda bedre: TORX-skruer og tilhørende bits. Skrutrekkerinnsatsen sitter godt i skruehodet, noe som gjør skruingen lett å utføre. Gjengeskjæring Boremaskinen egner seg også godt til skjæring av gjenger på grunn av den innebygde elektronikken og dreieretningsomkopleren. Vi anbefaler å bruke maskingjengetapper. Gjengetappen spennes inn i chucken. Elektronikken er følsom og må behandles med forsiktighet for at gjengetappen ikke skal brekkes av – spesielt ved skjæring av gjenger i blindhull. Viktig! Under gjengeskjæringen må man bare arbeide med lave hastigheter. Viktig opplysning for maskiner med høyre- og venstregang. Remontering av chucken: Forsiktig! Før demonteringen og en senere remontering av chucken, må man alltid trekke nettstøpselet ut av stikkontakten eller fjerne nettkabelmodulen (5) fra håndtaket ved å trykke inn sperreknappen (4). Forsiktig! Før demontering og ny montering av chucken må man alltid sette rotasjonsvenderen (3) i LOCK-posisjon. På denne måten unngår man en utilsiktet betjening av fullbølgebryteren (1). Hvis du må skifte ut en defekt chuck, må du kontrollere om chucken er sikret på borespindelen med en sikringsskrue (Forsiktig! Skrue med venstregjenger! Må skrus ut med urviseren!). Skru av chucken slik som vist på figuren (med fastnøkkel for notmutter). Remontasje i omvendt retning. Forsiktig: Før du monterer en ny chuck må du være vennlig å rengjøre de plane flatene på chucken og på borespindelen. Skru den nye chucken godt fast (30 Nm). Chucken skal sikres ved hjelp av sikringsskruen hvis en slik er for hånden (sikringsskruen skrus i et slikt tilfelle inn mot urviseren). Forsiktig! Det kan ikke helt utelukkes – fremfor alt ikke hvis det ikke er installert en sikringsskrue – at chucken løses fra spindelen under venstrerotasjon. Av denne grunn bør du alltid holde øye med at chucken sitter skikkelig fast på borespindelen under arbeidet. Forsiktig! Før demonteringen og en senere remontering av chucken, må bryteren for forandring av rotasjonsretning (3) settes i LOCK-stilling, eller man må trekke nettstøpselet ut av stikkontakten, eller fjerne nettmodulen (5) fra håndtaket ved å trykke inn sperreknappen (4)! Du må alltid passe på å innstille det omdreiningstall som er korrekt for det arbeidet du til enhver tid utfører med boremaskinen. Under boring skal hastigheten tilpasses til den type arbeidsemne man arbeider med og til diameteren på boret. Foreta et følgende valg av bor: Myke materialer (tre eller kunststoff): Spiralbor av verktøystål. Stål og jern: Spiralbor av HSS-stål. Sørg dessuten for at chucknøkkelen ikke festes til maskinen med kjeder, snorer eller liknende hjelpemidler. Sørg også for at arbeidsmaterialet festes slik at det ikke blir dratt med av spindelens rotasjonskraft. Vedlikehold Boremaskinens motor har en kontinuerlig automatisk smøring og trenger ikke noe spesielt vedlikehold. Hvis boremaskinen din imidlertid er i kontinuerlig bruk over et langt tidsrom og utsettes for store belastninger, anbefaler vi at du med jevne mellomrom sender den inn for en grundig rengjøring. På denne måten kan du spare unødvendige utgifter til reparasjoner, pluss at du høyner boremaskinens levetid. Hvis du hver gang etter endt arbeid blåser støvet ut av ventilatoren, viser boremaskinens motor sin takknemlighet ved å holde lenge. En konstant ventilasjon er nemlig veldig viktig for boremaskinens levetid. Utskifting av kullbørstene Dette arbeidet og alle andre servicearbeider utfører våre serviceverksteder hurtig og kompetent. Nettkabel Skadde nettkabler skal skiftes ut med én gang. Takket være vår nye, fremskrittsvennlige nettkabelmodul (5) er dette nå mulig uten problemer og på en veldig enkel måte. Trykk inn de to sperreknappene (4) og trekk nettkabelmodulen (5) ut av håndtaket. Før en ny nettkabelmodul inn i håndtaket og smekk den på plass. Nettkabler i forskjellige lengder kan rekvireres som ekstrautstyr. Nettkabelmodulen skal kun anvendes for KRESS-elektromaskiner! Du må aldri forsøke å bruke andre elektromaskiner med disse modulene! Ekstra håndtak Av hensyn til sikkerheten må man alltid benytte det ekstra håndtaket når man arbeider med boremaskinen. Dette gjør det mulig med en sikker og presis føring av boremaskinen, samtidig som man får en nøyaktig innstilling av boredybden på grunn av håndtakets boredybdeanslag. Skru fastspenningsskruen på det ekstra håndtaket godt fast. Bare på denne måten kan du forhindre at det ekstra håndtaket forvrir seg på spindelhalsen. Tilbehør som følger med boremaskinen Ekstra håndtak med boredybdeanslag Informasjon om støy/vibrasjoner Måleverdiene er målt i samsvar med EN 50144. Lydtrykknivå: 73+3 dB (A) Lydeffektsnivå: 86+3 dB (A) Arbeidsplassrelatert emisjonsverdi: 76+3 dB (A) Det er påkrevd å treffe støydempende forholdsregler for brukeren. Den typiske vurderte akselerasjon er mindre enn 2,5 m/s2. Miljøvern Kress tar i retur kasserte maskiner og tilfører dem en ressurssparende recycling. Takket være Kress-maskinenes modulære konstruksjonsprinsipp er det veldig enkelt å ta dem fra hverandre i sine enkelte bestanddeler, dvs. i grunnmaterialer som kan gjenbrukes. Lever din kasserte Kressmaskin inn til forhandleren, eller send den direkte til Kress. Endringer forbeholdes. Suomi 1 Täysaaltoelektroniikalla varustettu päälle-/poiskytkin ja säätöpyörä kierrosluvun esivalintaa varten 2 Kestokäytön lukitusnappi 3 Kytkin, jolla kiertosuunta oikealle-/vasemmalle vaihdetaan 4 Verkkojohtomoduulin lukitus 5 Verkkojohtomoduuli 6 Lisäkahva 7 Poran pikaistukka Tekniset tiedot BS 800 Tehonotto Antoteho Täysaaltosäätö Käynti oikealle/vasemmalle Vaihteiden lukumäärä Tyhjäkäyntikierrosluku k/min Kierrosluku kuormitettuna k/min Teräksen poraus maks. Ø mm Puun poraus maks. Ø mm Puun ruuvaus maks. Ø mm Pellin ruuvaus maks. Ø mm Kiinnityskaulan läpimitta Ø mm Kulmamitta mm Poranistukan jänneväli Ø mm Karakierre Paino kg 800 W 420 W

1. Denne elektromaskinen ble produsert med en høy grad av

presisjon og ble gjort til gjenstand for strenge kvalitetskontroller før den forlot fabrikken. 2. Av denne grunn garanterer vi en gratis reparasjon av fabrikasjonsog materialfeil som måtte oppstå innen utløpet av 24 måneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til å reparere defekte deler eller til å skifte disse ut mot nye. Utskiftede deler går over til å være vår eiendom.

3. Usakkyndig bruk eller behandling av maskinen fører til tap av

garantien. Det samme gjelder hvis maskinen åpnes av et ikke autorisert reparasjonsverksted. Deler som normalt utsettes for slitasje omfattes ikke av garantien.

4. Garantikrav anerkjennes kun hvis vi får umiddelbar beskjed om

skaden (dette gjelder også transportskader). Garantitiden forlenges ikke på grunn av reparasjonsarbeider som utføres på basis av garantikrav.

5. Hvis det skulle oppstå en feil på maskinen, må du være vennlig å

sende maskinen med utfyllt garantikort og en kort beskrivelse av feilen til oss eller til det ansvarlige serviceverksted. Legg en kjøpskvittering med. 6. De garantiforpliktelser som vi påtar oss utelukker alle videregående krav fra kjøpers side, spesielt når det gjelder retten til annulering, rabatt eller krav om skadeserstatning.

7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av

kjøpeprisen) eller anullering (salgskontrakten oppheves) hvis vi ikke lykkes i å reparere eventuelle mangler innen en rimelig tidsfrist.

8. Ikke utelukket er krav om skadeserstatning i henhold til §§ 463,
