BRUKSANVISNING SBLR 2480 KRESS

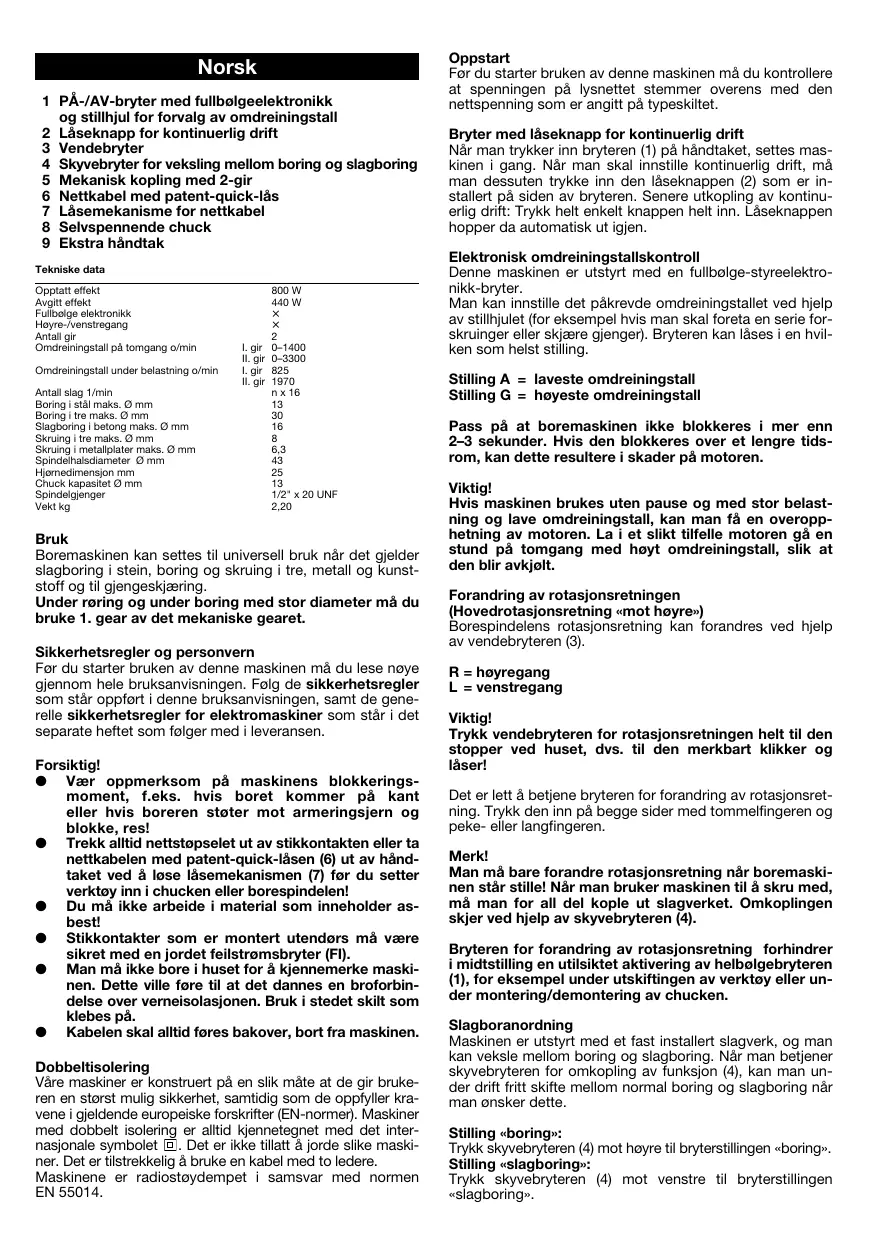

1/2" x 20 UNF 2,20 Bruk Boremaskinen kan settes til universell bruk når det gjelder slagboring i stein, boring og skruing i tre, metall og kunststoff og til gjengeskjæring. Under røring og under boring med stor diameter må du bruke 1. gear av det mekaniske gearet. Sikkerhetsregler og personvern Før du starter bruken av denne maskinen må du lese nøye gjennom hele bruksanvisningen. Følg de sikkerhetsregler som står oppført i denne bruksanvisningen, samt de generelle sikkerhetsregler for elektromaskiner som står i det separate heftet som følger med i leveransen. Forsiktig! ● Vær oppmerksom på maskinens blokkeringsmoment, f.eks. hvis boret kommer på kant eller hvis boreren støter mot armeringsjern og blokke, res! ● Trekk alltid nettstøpselet ut av stikkontakten eller ta nettkabelen med patent-quick-låsen (6) ut av håndtaket ved å løse låsemekanismen (7) før du setter verktøy inn i chucken eller borespindelen! ● Du må ikke arbeide i material som inneholder asbest! ● Stikkontakter som er montert utendørs må være sikret med en jordet feilstrømsbryter (FI). ● Man må ikke bore i huset for å kjennemerke maskinen. Dette ville føre til at det dannes en broforbindelse over verneisolasjonen. Bruk i stedet skilt som klebes på. ● Kabelen skal alltid føres bakover, bort fra maskinen. Dobbeltisolering Våre maskiner er konstruert på en slik måte at de gir brukeren en størst mulig sikkerhet, samtidig som de oppfyller kravene i gjeldende europeiske forskrifter (EN-normer). Maskiner med dobbelt isolering er alltid kjennetegnet med det internasjonale symbolet . Det er ikke tillatt å jorde slike maskiner. Det er tilstrekkelig å bruke en kabel med to ledere. Maskinene er radiostøydempet i samsvar med normen EN 55014. Oppstart Før du starter bruken av denne maskinen må du kontrollere at spenningen på lysnettet stemmer overens med den nettspenning som er angitt på typeskiltet. Bryter med låseknapp for kontinuerlig drift Når man trykker inn bryteren (1) på håndtaket, settes maskinen i gang. Når man skal innstille kontinuerlig drift, må man dessuten trykke inn den låseknappen (2) som er installert på siden av bryteren. Senere utkopling av kontinuerlig drift: Trykk helt enkelt knappen helt inn. Låseknappen hopper da automatisk ut igjen. Elektronisk omdreiningstallskontroll Denne maskinen er utstyrt med en fullbølge-styreelektronikk-bryter. Man kan innstille det påkrevde omdreiningstallet ved hjelp av stillhjulet (for eksempel hvis man skal foreta en serie forskruinger eller skjære gjenger). Bryteren kan låses i en hvilken som helst stilling. Stilling A = laveste omdreiningstall Stilling G = høyeste omdreiningstall Pass på at boremaskinen ikke blokkeres i mer enn 2–3 sekunder. Hvis den blokkeres over et lengre tidsrom, kan dette resultere i skader på motoren. Viktig! Hvis maskinen brukes uten pause og med stor belastning og lave omdreiningstall, kan man få en overopphetning av motoren. La i et slikt tilfelle motoren gå en stund på tomgang med høyt omdreiningstall, slik at den blir avkjølt. Forandring av rotasjonsretningen (Hovedrotasjonsretning «mot høyre») Borespindelens rotasjonsretning kan forandres ved hjelp av vendebryteren (3). R = høyregang L = venstregang Viktig! Trykk vendebryteren for rotasjonsretningen helt til den stopper ved huset, dvs. til den merkbart klikker og låser! Det er lett å betjene bryteren for forandring av rotasjonsretning. Trykk den inn på begge sider med tommelfingeren og peke- eller langfingeren. Merk! Man må bare forandre rotasjonsretning når boremaskinen står stille! Når man bruker maskinen til å skru med, må man for all del kople ut slagverket. Omkoplingen skjer ved hjelp av skyvebryteren (4). Bryteren for forandring av rotasjonsretning forhindrer i midtstilling en utilsiktet aktivering av helbølgebryteren (1), for eksempel under utskiftingen av verktøy eller under montering/demontering av chucken. Slagboranordning Maskinen er utstyrt med et fast installert slagverk, og man kan veksle mellom boring og slagboring. Når man betjener skyvebryteren for omkopling av funksjon (4), kan man under drift fritt skifte mellom normal boring og slagboring når man ønsker dette. Stilling «boring»: Trykk skyvebryteren (4) mot høyre til bryterstillingen «boring». Stilling «slagboring»: Trykk skyvebryteren (4) mot venstre til bryterstillingen «slagboring». Mekanisk kopling mellom to gir Girskifte skjer ved at man vrir på dreiebryteren (5). Stilling 1 = maskinen går sakte Stilling 2 = maskinen går raskt Dette systemet med to gir byr på fordeler når man borer eller slagborer med bor med små diametre på inntil ca. 8 mm. Gir = bryterstilling 2. Når man bruker bor med større diametre og under røring: Gir = bryterstilling 1. Sikkerhets-slurekopling Slurekoplingen trer i funksjon så snart den redskapen som er spent fast i maskinen blir utsatt for overbelastning, avbremses veldig brått eller kommer i klem. Mens motor og gir fortsetter å gå, blir redskapen stående stille. Motor og gir er beskyttet mot overbelastning. Det er ikke mulig med en støtaktig belastning av tannhjulene. Chucken Chucken er tiltrukket med et dreiemoment på 30 Nm. Bare slik er det sikret at chucken ikke uventet løsner fra borespindelen ved venstrerotasjon. Hvis chucken må løses fra borespindelen på grunn av utbytting, må du trekke til den nye chucken med et dreiemoment på minst 30 Nm, før du tar maskinen i bruk igjen. Før du monterer en ny chuck må du være vennlig å rengjøre de plane flatene på chucken og på borespindelen. Viktig! Før demonteringen og en senere remontering av chucken, må man alltid trekke nettstøpselet ut av stikkontakten eller fjerne nettkabelmodulen (6) fra håndtaket ved å trykke inn sperreknappen (7). Viktig! Det kan ikke fullstendig utelukkes, at chucken løsner seg fra borespindelen ved venstrerotasjon. Hold derfor under arbeidet øye med chucken om den sitter ordentlig fast på borespindelen. Selvspennende chuck Denne chucken er konstruert spesielt for bruk i slagboremaskiner. Den helautomatiske spindellåsen muliggjør en hurtig og problemfri utskiftning av verktøyet i chucken. Nar du betjener cucken, lases spindelen automatisk. Chucken har en åpningssikring som forhindrer en utilsiktet løsgjøring av boreverktøyet selv når man arbeider med svært høye slagfrekvenser. Etter festing av patronkjevene på verktøyet må det brukes et litt høyere dreiningsmoment for automatisk låsing av spennkraftsikringen. Hylsens vridningsvinkel utgjør ca. 50° under låseprosedyren. Den egentlige spenningen av verktøyet følger først. Drei hylsen kraftig i retningen «zu» til du hører et klikk. Boret er først tilstrekkelig fastspent, når du dreier så lenge helt til et ytterligere klikk ikke lenger er mulig. Skruing Skrutrekkerinnsatser (bits) kan du spenne direkte fast i chucken. Det beste er å bruke kryssporskruer. Disse skruenes selvsentrering gjør det mulig å arbeide veldig sikkert. Pass på alltid å bruke passende skrutrekkerinnsatser. Gjengeskjæring Den integrerte styringselektronikken og rotasjonsretningsomkoplingen gjør at slagboremaskinen også egner seg til skjæring av gjenger. Det anbefales i så fall å bruke maskingjengetapper. Gjengetappen spennes fast i chucken. Man må betjene elektronikken med følelse og forsiktighet, slik at man unngår at gjengetappene brekker av – dette gjelder spesielt når man skjærer gjenger i grunnhull. Man kan forhåndsinnstille det påkrevde dreiemoment ved hjelp av stillhjulet i bryteren (1). Viktig! Når man holder på med gjengeskjæring, må man arbeide med lave omdreiningstall. Du må alltid passe på å innstille det omdreiningstall som er korrekt for det arbeidet du til enhver tid utfører med boremaskinen. Når man polerer og sliper, skal man bruke høye omdreiningstall. Under boring skal hastigheten tilpasses til den type arbeidsemne man arbeider med og til diameteren på boret. Høye omdreiningstall under boring i stål og stein fører til at boret slites raskere ut. Foreta et følgende valg av bor: Myke materialer (tre eller kunststoff): Spiralbor av verktøystål. Stein og betong: Steinbor med spiss av hardmetall. Stål og jern: Spiralbor av HSS-stål. Du må videre være oppmerksom på at chucknøkkelen ikke skal festes til boremaskinen ved hjelp av kjeder, snorer eller liknende midler når man bruker tannkranschucker, og at arbeidsstykkene skal sikres, slik at de ikke blir revet med i borets rotasjon. Vedlikehold Boremaskinens motor har en kontinuerlig automatisk smøring og trenger ikke noe spesielt vedlikehold. Hvis boremaskinen din imidlertid er i kontinuerlig bruk over et langt tidsrom og utsettes for store belastninger, anbefaler vi at du med jevne mellomrom sender den inn for en grundig rengjøring. På denne måten kan du spare unødvendige utgifter til reparasjoner, pluss at du høyner boremaskinens levetid. Hvis du hver gang etter endt arbeid blåser støvet ut av ventilatoren, viser boremaskinens motor sin takknemlighet ved å holde lenge. En konstant ventilasjon er nemlig veldig viktig for boremaskinens levetid. Utskifting av kullbørstene Dette arbeidet og alle andre servicearbeider utfører våre serviceverksteder hurtig og kompetent. Nettkabel Skadete nettkabler skal ikke brukes, de skal skiftes ut med én gang. Takket være en nyskapende nettkabel (6) med patentquick-lås er dette nå mulig på en veldig enkel og grei måte. De to låseknappene (7) trykkes inn, og nettkabelen (6) trekkes ut av håndtaket. Før en ny nettkabel inn i håndtaket og smekk den i lås. Man kan rekvirere nettkabler i forskjellige lengder som ekstrautstyr. Nettkabler med patent-quick-lås skal kun anvendes for KRESS-elektromaskiner! Du må aldri forsøke å bruke andre elektromaskiner med disse modulene! Ekstra håndtak Av hensyn til sikkerheten må man alltid benytte det ekstra håndtaket når man arbeider med boremaskinen. Dette gjør det mulig med en sikker og presis føring av boremaskinen, samtidig som man får en nøyaktig innstilling av boredybden på grunn av håndtakets boredybdeanslag. Skru fastspenningsskruen på det ekstra håndtaket godt fast. Bare på denne måten kan du forhindre at det ekstra håndtaket forvrir seg på spindelhalsen. Tilbehør som følger med boremaskinen Ekstra håndtak med boredybdeanslag Informasjon om støy/vibrasjoner Måleverdiene er målt i samsvar med EN 50144. Lydtrykknivå: SBLR 2480 78+3 dB (A) Lydeffektsnivå: SBLR 2480 91+3 dB (A) Arbeidsplassrelatert emisjonsverdi: SBLR 2480 81+3 dB (A) Det er påkrevd å treffe støydempende forholdsregler for brukeren. Den typiske vurderte akselerasjon ligger på 15,6 m/s2. Vi forbeholder oss retten til å foreta forandringer i rammen av den tekniske utvikling. Miljøvern Kress tar i retur kasserte maskiner og tilfører dem en ressurssparende recycling. Takket være Kress-maskinenes modulære konstruksjonsprinsipp er det veldig enkelt å ta dem fra hverandre i sine enkelte bestanddeler, dvs. i grunnmaterialer som kan gjenbrukes. Lever din kasserte Kressmaskin inn til forhandleren, eller send den direkte til Kress. Suomi 1 Päälle-/poiskytkin täysaaltoelektroniikalla ja säätöpyörällä kierrosluvun esivalintaa varten 2 Lukitusnappi kestokäyttöä varten 3 Kiertosuunnanvaihtokytkin 4 Kytkentä joko poraukselle tai iskuporaukselle 5 Mekaaninen 2-vaihteinen vaihteisto 6 Verkkojohto, jossa on Patent-Quick-liitäntä 7 Verkkojohdon lukitus 8 Pikakiinnitysporanistukka 9 Lisäkahva Tekniset tiedot Tehonotto Antoteho Täysaaltosäätö Suunta oikealle/vasemmalle Vaihteiden lukumäärä Tyhjäkäyntikierrosluku k/min

1. Denne elektromaskinen ble produsert med en høy grad av

presisjon og ble gjort til gjenstand for strenge kvalitetskontroller før den forlot fabrikken. 2. Av denne grunn garanterer vi en gratis reparasjon av fabrikasjonsog materialfeil som måtte oppstå innen utløpet av 24 måneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til å reparere defekte deler eller til å skifte disse ut mot nye. Utskiftede deler går over til å være vår eiendom.

3. Usakkyndig bruk eller behandling av maskinen fører til tap av

garantien. Det samme gjelder hvis maskinen åpnes av et ikke autorisert reparasjonsverksted. Deler som normalt utsettes for slitasje omfattes ikke av garantien.

4. Garantikrav anerkjennes kun hvis vi får umiddelbar beskjed om

skaden (dette gjelder også transportskader). Garantitiden forlenges ikke på grunn av reparasjonsarbeider som utføres på basis av garantikrav.

5. Hvis det skulle oppstå en feil på maskinen, må du være vennlig å

sende maskinen med utfyllt garantikort og en kort beskrivelse av feilen til oss eller til det ansvarlige serviceverksted. Legg en kjøpskvittering med. 6. De garantiforpliktelser som vi påtar oss utelukker alle videregående krav fra kjøpers side, spesielt når det gjelder retten til annulering, rabatt eller krav om skadeserstatning.

7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av

kjøpeprisen) eller anullering (salgskontrakten oppheves) hvis vi ikke lykkes i å reparere eventuelle mangler innen en rimelig tidsfrist.

8. Ikke utelukket er krav om skadeserstatning i henhold til §§ 463,
