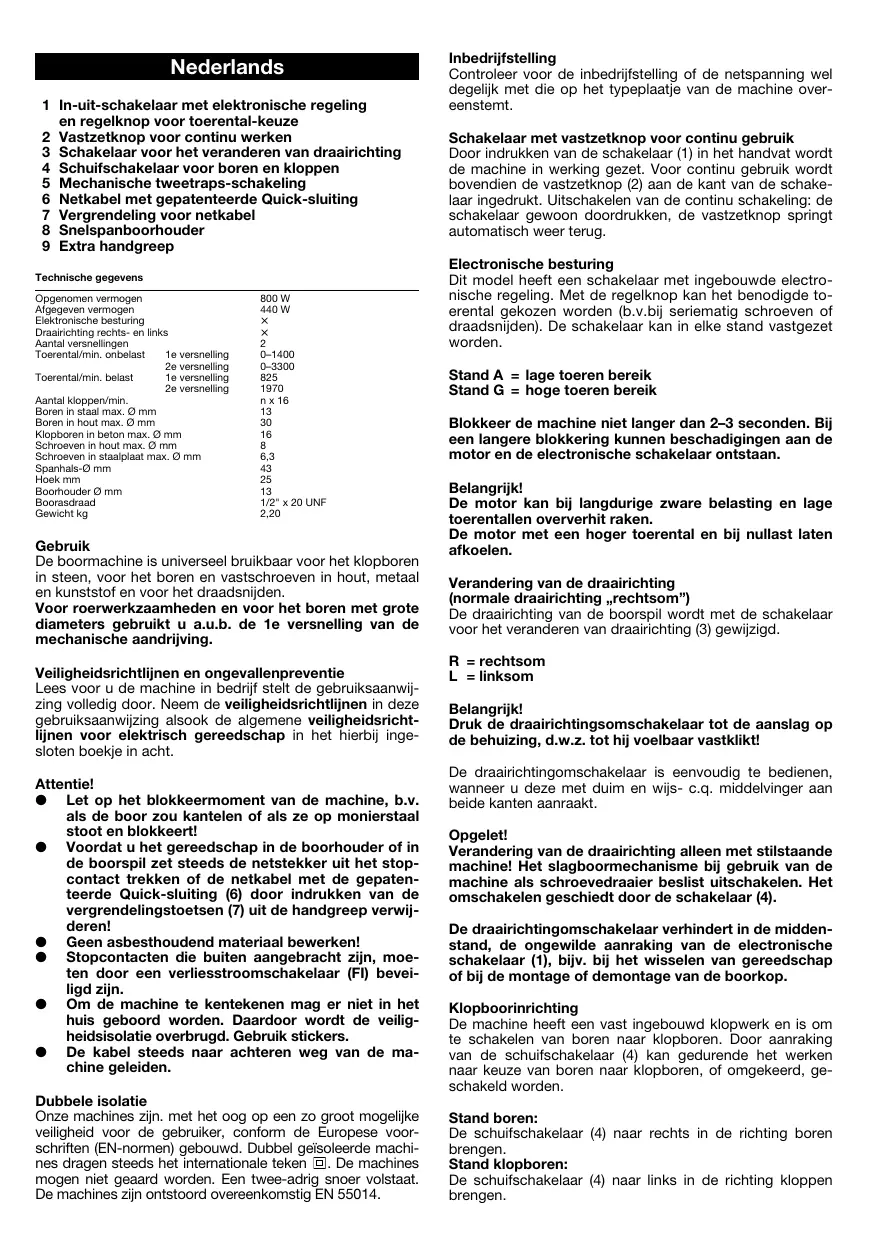

GEBRUIKSAANWIJZING SBLR 2480 KRESS

1 In-uit-schakelaar met elektronische regeling en regelknop voor toerental-keuze
2 Vastzetknop voor continu werken
3 Schakelaar voor het veranderen van draairichting
4 Schuifschakelaar voor boren en kloppen
5 Mechanische tweetraps-schakeling
6 Netkabel met gespatenteerde Quick-sluiting
7 Vergrendeling voor netkabel
8 Snelspanboorhouser
9 Extra handgreep

Technische gegevens

Opigenomen vermogen		800 W
Afegeven vermogen		440 W
Elektronische besturing		×
Drairichting rechts- en links		×
Aantal versnellingen		2
Toerental/min. onbelast	1e versnelling	0-1400
	2e versnelling	0-3300
Toerental/min. belast	1e versnelling	825
	2e versnelling	1970
Aantal kloppen/min.		n x 16
Boren in staal max. Ø mm		13
Boren in hout max. Ø mm		30
Klopboren in beton max. Ø mm		16
Schroeken in hout max. Ø mm		8
Schroeken in staalplaat max. Ø mm		6,3
Spanhals-Ø mm		43
Hoek mm		25
Boorhouserø mm		13
Boorasdraad		1/2* x 20 UNF
Gewicht kg		2,20

Gebruik

De boormachine is universeel bruikbaar voor het klopboren in steen, voor het boren en vastschroeven in hout, metaal en kunststof en voor het draadsnijden.

Voor roerwerkzaamheden en voor het boren met große diameters gebrukt u a.u.b. de 1e versnelling van de mechanische aandrijving.

Veiligheidsrichtlijnen en ongevallenpreventie

Lees voor u de machine in bedrivij stelt de gebruiksaanwijz ing voldelig door. Neem de veiligheidsrichttijnen in deze gebruiksaanwijzing alsook de algemene veiligheidsrichtlijnen voor elektrisch gereedschap in het hierbij ingesloten boekje in acht.

Attentie!

Let op het blokkeermoment van de machine, b.v. als de boor zou kantelen of als ze op monierstaal stoot en blokkert!
- Voordat u het gereedschap in de boorhouser of in de boorsilzet steeds de netstekkeruit het stopcontacttrekkenof detnetkabel met de gepatenteerde Quick-sluiting (6) door indrukken van devergrendelingstoetsen (7)uit de handgreep verwijdersen!
- Geen asbesthoudend materiaal bewerken!
- Stopcontacten die buiten aangebracht zich,要去en door een verliesstroomschakelaar (Fl) beveligd zich.
- Om de machine te kenteken mag er nicht in hetHSV geboed worden. Daardoor wordt de veiligheidsisolatie overbrugd. Gebruik stickers.
- De kabel steeds maar achefteren weg van de machine geleiden.

Dubbele isolatie

Onze machines zijn. met het oog op een zo groot möglichke verliegheid voor de gebruiker, conform de Europese voorschriften (EN-normen) gebouwd. Dubbel geisoleerde machinen dragen steeds het internationale teken. De machines mogen nicht geaard worden. Een twee-adrig snoer volstaat. De machines zijn ontstoor overdereenkomstig EN 55014.

Inbedrijfstelling

Controleer voor de inbedrijfstelling of de netspanning wel degelijk met die op het typeplaatje van de machine overeenstegt.

Schakelaar met vastzetknop voor continu gebruik

Door indrukken van de schakelaar (1) in het handvat worden de machine in werkig gezet. Voor continu gebruik worden bovendien de vastzetknop (2) aan de kant van de schakelaar ingedrukt. Uitschakelen van de continu schakeling: de schakelaar gewoon doordrukken, de vastzetknop springt automatisch wee terug.

Dit model heeft een schakelaar met ingebouwde elektronische regeling. Met de regelknop kan het benodigde toerental gekozen worden (b.v.bij seriematig schroeven of draadsnijden). De schakelaar kan in elke stand vastgezet worden.

Stand A = lage toeren bereik

Stand G = hoge toeren bereik

Blokker de machine nicht länger dan 2-3 seconden. Bij een langere blokkering hunnen beschadigingen aan de motor en de electronische schakelaar ontstaan.

Belangrijk!

De motor kan bij langdurige zware belasting en Lage torentallen oververhit raken.

De motor met een hoger toerental en bij nullast lately akfoelen.

Verandering van de draairichting (normale draairichting „rechtsom")

De draairichting van de boorspil worden met de schakelaar voor het veranderen van draairichting (3) gewijzigd.

R = rechtsom

L = linksom

Belangrijk!

Druk de draairichtingsomschakelaar tot de aanslag op de behuizing, d.w.z. tot hij voelhaar vastklikt!

De draairichtingomschakelaar is eenvoudig te bedieren, wanneer u deze met duim en wjs- c.q. middelvinger aan beiden kanten anraakt.

Opgelet!

Verandering van de draairichting alleen met stilstaande machine! Het slagboormechanisme bij gebruik van de machine als schroevedraaier beslilstuschaken. Het omschakenen geschiedt door de schakelaar (4).

De draairichtingomschakelaar verhindert in de middenstand, de ongewilde aanraking van de electronische schakelaar (1), bijv. bij het wisselen van gereedschap of bij de montage of demontage van de boorkop.

Klopboorinrichting

De machine heeft een vast ingebouwd klopwerk en is om te schakenen van boren aan klopboren. Door aanraking van de schuifschakelaar (4) kan gedurende het werknenaar keuze van boren aan klopboren, of omgekeerd, geschakeld worden.

Stand boren:

De schuifschakelaar (4) maar rechts in de richting boren brengen.

Stand klopboren:

De schuifschakelaar (4) maar links in de richting kloppen brengen.

Mechanische tweetrapsschakeling.

De omschakeling geschiedt door draaien van de draaihendel (5).

Stand 1 = machine draait langzaam

Stand 2 = machine draait snel

De schakeling met twee snelheden levert voordelen bij het boren en klopboren metkleine boordiameters tot ca.8 mm. Aandrijving = schakelstand 2.Voor grotere diameters en voor roenwerkzaamheden.Aandrijving = schakelstand 1.

Veiligheidskoppeling

De slipkoppeling treedt in werkung zoda het in de machine ingenspannen werkgereedschap overbelast of klem geraakt of stoottgewijs afgeremd worden. Motor en drifwerk lopen verdier maar het werkgereedschap blijft staan. De motor en het drifwerk zich降到verbelasting beschermd. Stootsgewijze belasting van de tandwieren is uitgesloten.

Boorhouser

De boorhouser is vastgezet met een draaimoment van 30 Nm. Alleen zo is verzekerDat een linksdraaiende boorhouser net per ongeluk van de boorspil loopt.

Bij verranging van de boorhouser dient de neue boorhouser, voordat de machine weer in gebruik worden genomen, ten minste met een draaimoment van 30 Nm vastgezet te worden.

Voor het monteren van een neue boorhouser dieren de langsvlakken op de boorhouser en de boorspil gereinig te worden.

Attentie!

Vór het demonteren en opnieuw monteren van de boorhouser steeds de netstekker uit het stopcontact trekken of de netkabel (6) door indrukken van de vergrendelingstoetsen (7)uit de handgreep verwijderen!

Attentie!

Het is nicht volledig uit te sluiten dat de klembus zich in de linksloop van de boorspil lost. Controller dan ook regelmatigijdens het werk of de klembus nog stevig op de boorspil zit.

Bediening van de snelspanboorhouder

Deze boorhouser is special voor klopboormachines ontwikkeld.

De volautomatische boorspilvergrendeling maakt het maybeijk snel en problemoLoos het gereedschap in de boorhouser te wissenen. Bij bediening van de boorhouser wordt de spil automatisch vergrendeld.

De boorhouser beschikt over een openingsbveiligig die moet verhinderen dat het boorgereedschap bij hove klopfrequencies losraakt.

Na hetplaatsen van het gereedschap tussen de boorklauwenClient en hoger draalmoment te worden gekozen om de spankrachtborging automatisch vast te lately klikken. De verdraaihoek bedraagtijdens het vastklikken 50^ .Pas daarna wordt het gereedschap zich gespaffen.Draai de hulsen krachtig in de richting "ZU" totdat u een klik hoor. De boor is pas voldoende gespannen als u zolang verder draait totdat u Niet更是verder kunt klikken.

Schroeven

De schroevedraaierstifen (bits) cunt u direct in de kiembus van de boor inspannen. Gebruik bij voorkeur kruskopschroeven. Dank zij de zelfcentrering kan er verilig gewerkt worden. Let erop, dat ook steeds de passende schroevedraaierstifen gebruikt worden.

Draadsnijden

De klopboormachine is door de ingebouwde elektronische besturung en draairichtingomschakeling ook geschikt om schroefdraad te snijden. Het gebruik van machinedraatappen worden aanbevolen.

De draadtap worden in de boorhouser ingespannen. De elektronische besturing iszer gevoelig en dient dienovereekenkomst te worden beediem om het afbreken van de

draadtap - vooral bij het draadsnijden in Voorgeboorde gaten - te vermijden. Het benodigde draaimoment kan met de regelknop in de schakelaar (1) ingesteld worden.

Belangrijk! Alleen met lage toerentallen werkenijdens het draadsnijden.

Let steeds op de juiste toerentallen, voor welk doel u de machine ook gebruikt.

Polijsten en schuren gebeurt bij hoge torentallen. Bij het boren moet de snugheid aan het te bewerken materiaal worden aangepast. Hoge torentallen bij het boren in staal en steen veroorzaken snelle slijtage.

Gebruik voor:

Zachte materialien (hout en kunststof): WS-spiraalboren (gereedschapstaal).

Steen en beton: met hard metaal bewapende steenboren.
ljzer en staal: HSS-spiraiboren (speciaal snelsnijstaal).

De boorhoudersleutel mag bij het gebruik van tandkransboorholders Niet met kettingen, snoeren of dergelijke aan de boormachine worden vastgemaakt en werkstukken mogen Niet door de boor hunnen worden meegesleurd.

Onderhoud

De motor van de machine werd in de fabrik gesmeerd en behoeft geen special onderhoud. Indien u gedurende een langeperiode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor reinigingen en inspektie maar once serviceafdeling te sturen. U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke gedane arbeid het stof uit de ventilator verwijdert. Een geleikmatige ventilatie is belangrijk voor de levensduur.

Vervangen van de koolborstels

Deze werk en alle verdere service-werkzaamheden voeren onze service-werkplaatsen snel en vakkundig UIT.

Netkabel

Beschadigde snoeren moot nicht gebrukt worden. Ze dieren onverwijd te worden verrangen.

Dat is dankzij de weitere netkabel met gespatenteerde Quick-sluiting (6) heel eenvoudig möglich. De beiden vergrendelingstoetsen (7) indruken en de netkabel (6) uit de handgreep trekken. Nieuwe netkabel in de handgreep steken en vastklikken. Netkabel met verschillende lengten zijn als extra toebehoren verwrijjgbaar.

Netkabel met gespatenteerde Quick-sluiting alleen voor elektrisch gereedschap van KRESS gebruiken! Probeer waar geen ander gereedschap mee aan te sluien!

Extra handvat

Om veiligheidsredenen要去hertwerkenmetdeklopboormachinealtijdhetextrahandvatgebruiktworden.Ditmaakteenbijzonderzekere geleidingvan de boor engeluktijdengeanexacteinstillingvan de boordiepte doordeboordiepteaanslagmogelijk.

Trek de spanbout van de extra handgreep stevig vast. Alleen op die manier kan verhinder worden dat zich de extra handgreep op de spanhals verdraaid of zich van de machine lost.

Bijgeverd toebehoren

Extra handvat met boordiepte aanslag

Geluids-/vibratieontwikkeling

Meetwaarden berekend volgens EN 50144.

Geluidsdrukniveau:

SBLR 2480 78^+3 dB (A)

Geluidsvermogenniveau:

SBLR 2480 91^+3 dB (A)

Emissiewaarde m.b.t. de arbeidsplaats:

SBLR 2480 = 81^+3 dB (A)

Het bedienend personeel moet oorbeschemers dragen.

De berekende versnelling bedraagt naargelang het type 15.6m / s^2

Wijzigingen die te makehben met technische verbeteringen, zich voorbehonden.

Milieubeveiliging

Met het oog op het sparen van ressourcen neemt Kressuitgediende machines voor recycling terug. Dank zij hun modulaire constructie konnen Kress-machines makkelijk in opnieuw bruikbare grondstoffen uit elkaar gehaal worden. Lever uwuitgediene Kress-machine in de specialzaak af of stuur ze directaar Kress.

Italiano

NL CE Konformiteitsverklaring

Wij verzklaren op eigener verantwoording, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: zie onder

1. Dit elektrisch werktuig wird met de grootste precizie vervaardig en worden in de fabriek aan strenge kwaliteitstcontroles onderworpen.
2. Daarom garanderen wij de kosteloze herstelling van fabricage- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdeni te herstellen of door十几年e te verrangen. Vervangen onderdeni worden opnieuw once eigendom.
3. Ondeskundig gebruik of verkeerde behandelung alsook het openen van de machine door nicht-gaeurisierde hersteldiensten doen de garantie verrallen. Aan slijtage onderhevige onderdelen zich van de garantieprestaties uitgesloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgibt geen verlanging van de garantieperiode na uitvoerig van garantieprestaties.
5. Gélieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heeft echter maar keuze hetrecht op prijsreductie (vermindering van de aankooprijis) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventuele opgetreden defecten binnen een redelijkke termijn te herstellen.
8. Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2, 635 BGB wetgens nicht bestaande, togekende eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepublicen Duitsland.
