GEBRUIKSAANWIJZING KUX35P KRESS

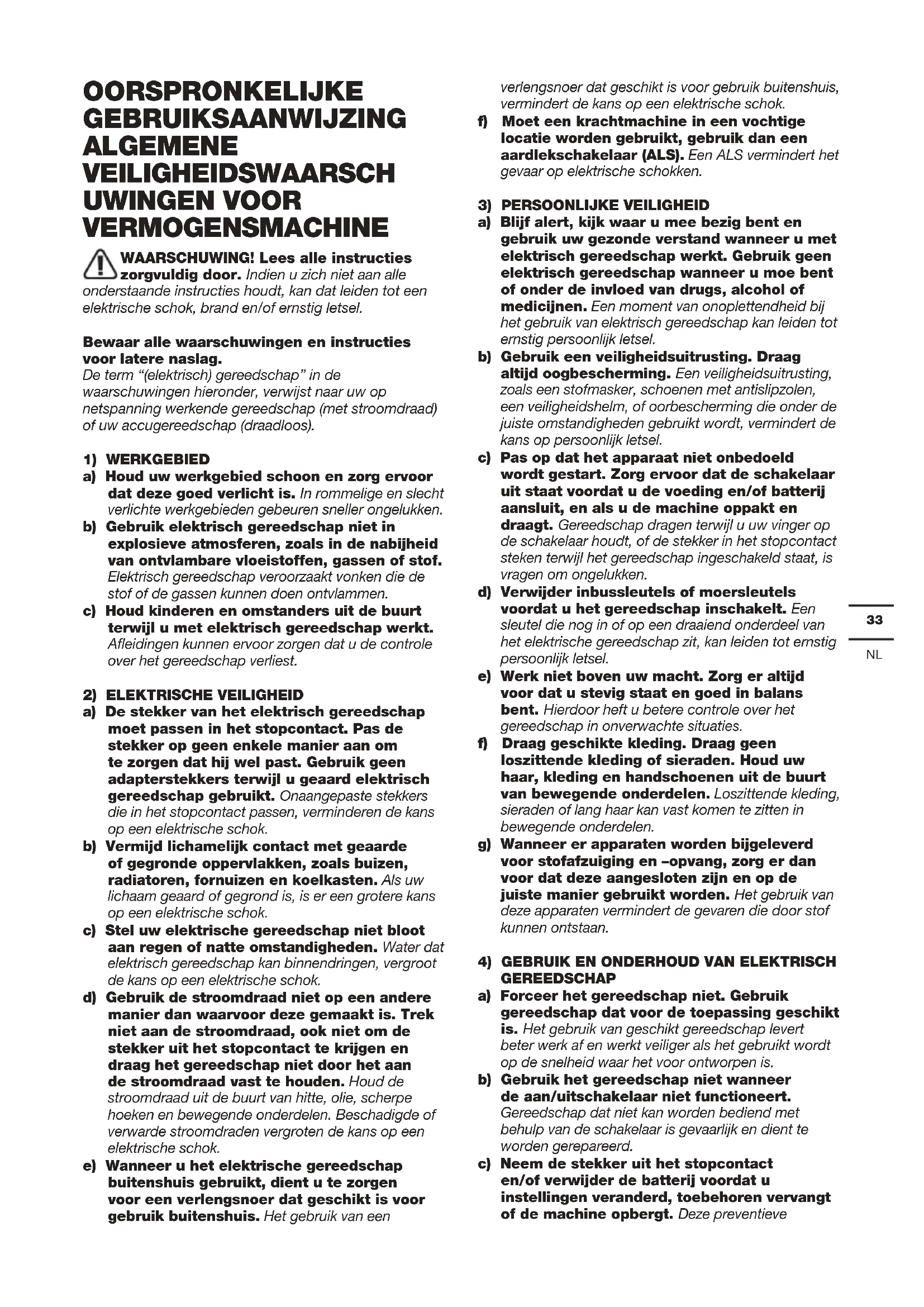

OORSPRONKELIJKE GEBRUIKSAANWIJZING ALGEMENE VEILIGHEIDSWAARSCH UWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH

GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve34

veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSVOORSCHR-

kan gehoorverlies veroorzaken.

2. Gebruik de hulphandvatten die met het

gereedschap zijn meegeleverd. Controleverlies kan persoonlijke kwetsuur veroorzaken.

3. Houd het gereedschap vast bij de

geïsoleerde handvatten als u een actie onderneemt waarbij het priemende gereedschap in contact kan komen met verborgen kabels. Contact met een kabel waar spanning op staat zet tevens spanning op metalen onderdelen van het apparaat en geeft de gebruiker een schok. AANVULLENDE VEILIGHEIDSREGELS VOOR HAMERS

1. Draag een stofmasker.

SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Dubbele isolatie Waarschuwing Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. ONDERDELENLIJST

BEITEL AFSTELRING Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd. TECHNISCHE GEGEVENS Type KUX35P(X35P- aanduiding van machines, representatief voor hamer ) Nominale spanning 230-240V~50Hz Nominaal opgenomen vermogen 1200W35

Slagingspercentage 3500bpm Energie van inslag 14J Beschermingsklasse /ll Machinegewicht 5.8kg Werkend systeem 30s / 90s ACCESSORIES Extra handgreep 1 Moersleutel 1 Puntige shovel 1 We raden u aan om de accessoires in de bovenstaande lijst te kopen in dezelfde winkel waar het gereedschap wordt verkocht. Zie de accessoire-verpakking voor meer informatie. Winkelpersoneel kan u helpen met advies. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

Fout K= 1.5m/s² De aangegeven totale trillingswaarde kan worden gebruikt om het ene gereedschap te vergelijken met het andere, en kan ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. BEDIENINGSINSTRUCTI-ES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. BEOOGD GEBRUIK Deze machine is geschikt voor gutsen op beton, bakstenen, stenen en asfalt. Met de juiste accessoires geïnstalleerd, kunnen ze ook worden gebruikt voor extrusie en verdichting. INSTALLEREN Waarschuwing: Trek de stekker uit het stopcontact voordat u de machine in gebruik neemt of reparaties uitvoert.

1. EXTRA HANDGREEP (ZIE AFBEELDING A)

U kunt de positie van de extra handgreep (8) wijzigen om de veiligheid en het comfort op het werk te verbeteren. Draai de extra handgreep (8) linksom en draai de extra handgreep (8) rechtsom los. Waarschuwing: Tijdens gebruik moet een extra handgreep worden gebruikt.

Met de boorkop (2) kan de beitel eenvoudig worden vervangen zonder extra hulpmiddelen. De stofkap (1) voorkomt dat er stof in de beitel binnendringt tijdens het gebruik. Wees voorzichtig bij het installeren van de beitel om de stofkap (1) niet te beschadigen. Waarschuwing: Vervang de stofkap zodra deze is beschadigd. Om gevaar te voorkomen, moet het worden vervangen door een speciaal servicecentrum of een gelijkwaardig gekwalificeerde professional.

Trek de boorkop (2) naar beneden en schroef hem in de beitel. Laat de boorhouder (2) los om de beitel te vergrendelen. (Zie afbeelding B1-B3) Trek aan de beitel om te controleren of deze is vergrendeld.36

Trek de boorhouder (2) naar beneden en verwijder de beitel. (Zie afbeelding C) Opmerking: Gebruik scherpe beitels voor goede prestaties. Het is belangrijk om de beitels op tijd te malen om hun levensduur te verlengen en betere prestaties te verkrijgen.

3) Voeg regelmatig smeermiddel toe aan de

versnellingsbak Open de oliedop (3) met de meegeleverde sleutel en voeg een geschikte hoeveelheid vet toe (zie afbeelding

Nadat de beitel is geïnstalleerd, duwt u de afstelring van de beitel (9) naar de boorkop (2) en draait u deze. Stel de hoek van de beitel in de juiste positie in, draai vervolgens de afstelring van de beitel los en zorg ervoor dat de beitel stevig in de gleuf zit. zie afbeelding E1, E2, E3 Opmerking: Verstel de beitel niet terwijl u het gereedschap bedient OPERATIE

Starten Druk op de starten/stoppen (6) en vergrendel de schakelaar met de zelfremmende knop (5) om hem actief te houden. Uit: Druk op de starten/stoppen (6) en laat deze onmiddellijk los. Waarschuwing: Als de machine oververhit raakt, laat de machine 2-3 minuten zonder belasting draaien om de motor te koelen. ONDERHOUD Trek de stekker uit het stopcontact voordat u reparaties aan de machine uitvoert. Moet smeermiddel toevoegen aan elektrisch gereedschap. Veeg de machine na gebruik af met een droge doek. Reinig de machine niet met water of chemische reinigingsmiddelen, omdat dit de prestaties van de kast kan beïnvloeden of lekkage en andere ongelukken kan veroorzaken. Houd de luchtinlaat altijd schoon en vrij om te voorkomen dat zich vuil ophoopt en de koeling van de motor beïnvloedt. Probeer het ook niet te gebruiken in stofge omgevingen. Soms kunnen er vonken bij de luchtuitlaat zijn, dit is normaal en zal de machine niet beschadigen. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon. Voeg ongeveer 10 gram van 1# smeermiddel (ongeveer 2-3 wateresdoppen) na elke 100 werkingsuren aan de tandwielkast toe.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARI-NG Wij Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Verklaren dat het product, Beschrijving: Elektrische hamer Type KUX35P(X35P- aanduiding van machines, representatief voor hamer ) Functie Verschillende materialen hameren Overeenkomt met de volgende richtlijnen, 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU 2000/14 / EC zoals gewijzigd bij 2005/88 / EC: –Procedure voor conformiteitsbeoordeling Bijlage VI –Gemeten geluidsvermogensniveau 101.9dB –Gegarandeerd geluidsvermogensniveau 105dB Betrokken aangemelde instantie Naam: Société Nationale de Certification et d’Homologation Adres: BP 23 L-5201 Sandweiler Standaards in overeenstemming met, EN 62841-1, EN IEC 62841-2-6, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3 De persoon die bevoegd is om het technische bestand te compileren ,, Naam Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/10/21 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certicering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China37
