Тип продукта	Перфоратор (ударная дрель)
Бренд	Kress
Модель	KUX35P
Питание	230-240 В ~ 50 Гц
Номинальная мощность	1200 Вт
Частота ударов	3500 уд/мин
Энергия удара	14 Дж
Вес	5,8 кг
Класс защиты	II (двойная изоляция)
Уровень звукового давления (LpA)	87,9 дБ(А)
Уровень звуковой мощности (LwA)	101,9 дБ(А)
Тип патрона	Быстрозажимной патрон для зубил
Дополнительная рукоятка	Да, регулируемая
Антивибрационная рукоятка	Да
Кольцо регулировки зубила	Да, для углового позиционирования
Автоблокирующий выключатель	Да, для непрерывной работы
Смазка	Ручная смазка каждые 100 часов (примерно 10 г смазки 1#)
Комплектация	Дополнительная рукоятка, разводной ключ, острая лопатка
Защита окружающей среды	Утилизация WEEE, не выбрасывать с бытовыми отходами
Использование по назначению	Долбление бетона, кирпича, камня, асфальта; завинчивание и трамбовка с соответствующими аксессуарами

Часто задаваемые вопросы - KUX35P KRESS

Как заменить зубило на Kress KUX35P?

Оттяните патрон (2) назад, вставьте зубило, затем отпустите патрон для фиксации. Убедитесь, что оно надежно закреплено, потянув за него. Чтобы снять, опустите патрон и выньте зубило.

Какое масло или смазку использовать для смазки редуктора?

Используйте примерно 10 граммов смазки 1# (тип смазки для зубчатых передач) каждые 100 часов работы. Откройте масляную крышку (3) прилагаемым ключом, чтобы добавить смазку.

Можно ли использовать молоток KUX35P для сверления металла или дерева?

Нет, этот инструмент предназначен для долбления и ударных работ по бетону, кирпичу, камню и асфальту. Для сверления используйте подходящий патрон и сверла, но машина в первую очередь является перфоратором.

Как отрегулировать положение зубила?

После фиксации зубила нажмите кольцо регулировки зубила (9) в сторону патрона (2) и поверните его для регулировки угла. Отпустите кольцо и убедитесь, что зубило надежно зафиксировано в прорези. Никогда не выполняйте эту регулировку при работающем инструменте.

Что делать, если инструмент перегревается?

Если машина сильно нагревается, дайте ей поработать на холостом ходу 2-3 минуты для охлаждения двигателя. Проверьте, не забиты ли вентиляционные отверстия и не превышаете ли вы непрерывное время работы.

Какие средства защиты рекомендуется использовать?

Всегда надевайте защиту для ушей, защитные очки и маску от пыли. Используйте дополнительную рукоятку и держите инструмент за изолированные поверхности, чтобы избежать поражения электрическим током.

Можно ли использовать стандартное зубило с этой дрелью?

Да, машина поставляется с острой лопаткой. Вы можете использовать другие зубила, совместимые с системой быстрозажимного патрона. Убедитесь, что они заточены для лучшей производительности.

Как чистить инструмент после использования?

Протрите машину сухой тканью. Никогда не используйте воду или химические моющие средства. Содержите вентиляционные отверстия чистыми и свободными. Если машина сильно запылена, используйте сухой воздуходув.

Что означают символы на этикетке?

Символы включают: прочтите инструкцию, надевайте защиту для ушей, для глаз, маску от пыли и класс защиты II (двойная изоляция). Символ WEEE указывает на раздельную утилизацию.

Действительна ли гарантия, если я самостоятельно смазываю редуктор?

Да, смазка является нормальным обслуживанием, рекомендованным производителем. Следуйте инструкциям, чтобы не повредить инструмент. При сомнениях обратитесь в авторизованный сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KUX35P KRESS

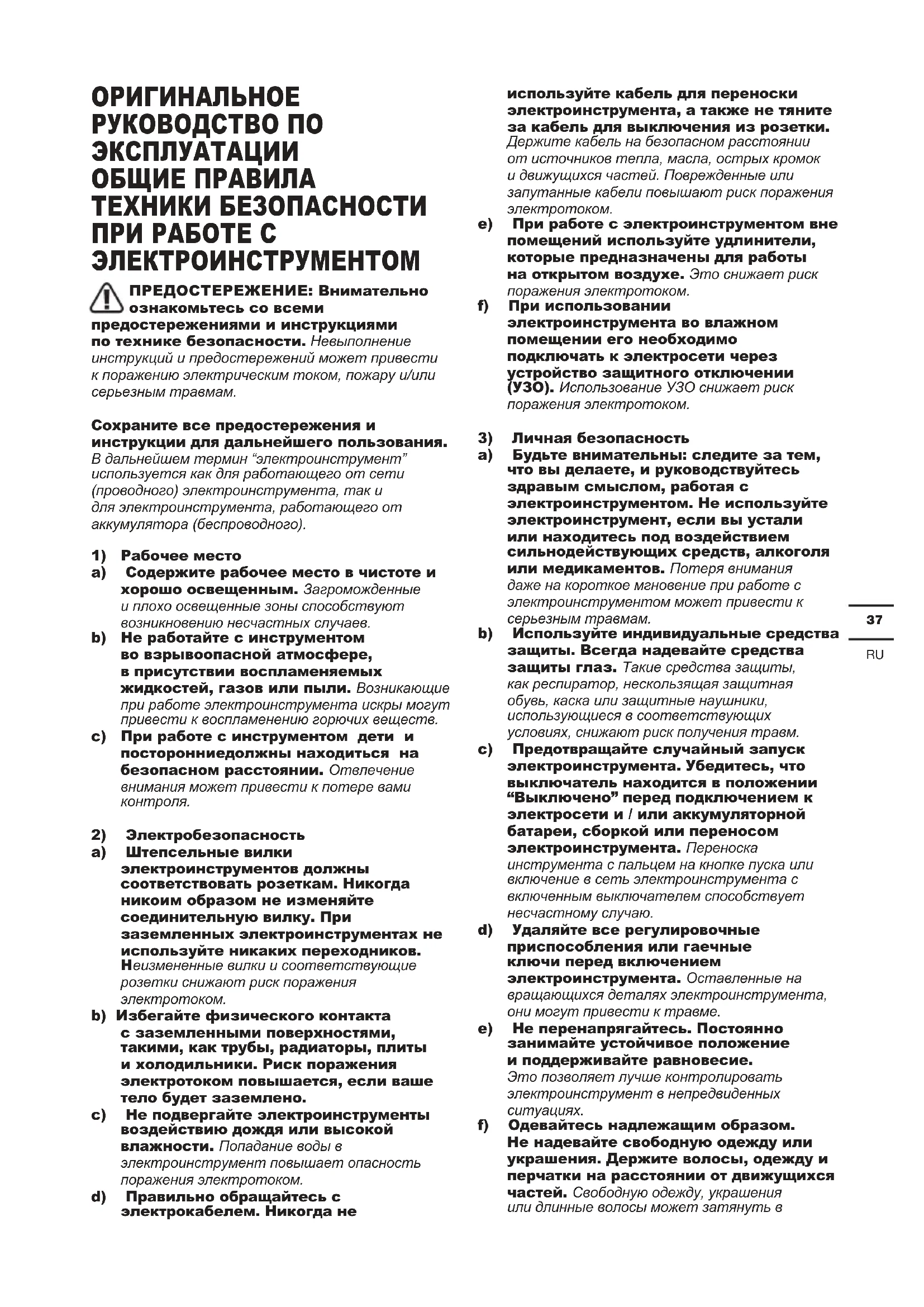

ОРИГИНАЛЬНОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

ПРЕДОСТЕРЕЖЕНИЕ: Внимательно ознакомьтесь со всеми

предостережениями и инструкциями по технике безопасности. Невыполнение инструкций и предостережений может привести к поражению электрическим током, пожару и/или серьезным травмам.

Сохраните все предостережения и инструкции для дальнейшего пользования.

В дальнейшем термин "электроинструмент" используется как для работающего от сети (проводного) электроинструмента, так и для электроинструмента, работающего от аккумулятора (беспроводного).

1) Рабочее место
a) Содержите рабочее место в чистоте и хорошо освещенным. Загроможденные и плохо освещенные зоны способствуют возникновению несчастных случаев.
b) Не работайте с инструментом во взрываопасной атмосфере, в присутствии воспламеняемых жидкостей, газов или пыли. Возникающие при работе электроинструмента искры могут привести к воспламенению горючих веществ.
с) При работе с инструментом дети и посторонниедолжны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере вами контроля.
2) Электробезопасность
a) Штепсельные вилки электроинструментов должны соответствовать розеткам. Никогда никоим образом не изменяйте соединительную вилку. При заземленных электроинструментах не используйте никаких переходников. Неизмененные вилки и соответствующие розетки снижают риск поражения электротоком.
b) Избегайте физического контакта с заземленными поверхностями, такими, как трубы, радиаторы, плиты и холодильники. Риск поражения электротоком повышается, если ваше тело будет заземлено.
с) Не подвергайте электроинструменты воздействию дождя или высокой влажности. Попадание воды в электроинструмент повышает опасность поражения электротоком.
d) Правильно обращайтесь с электрокабелем. Никогда не

используйте кабель для переноски электроинструмента, а также не тяните за кабель для выключения из розетки. Держите кабель на безопасном расстоянии от источников тепла, масла, острых кромок и движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электротоком.

e) При работе с электроинструментом вне помещений используйте удлинители, которые предназначены для работы на открытом воздухе. Это снижает риск поражения электротоком.
f) При использовании электроинструмента во влажном помещении его необходимо подключать к электросети через устройство защитного отключении (УЗО). Использование УЗО снижает риск поражения электротоком.
3) Личная безопасность
a) Будьте внимательны: следите за тем, что вы делаете, и руководствуйтесь здравым смыслом, работая с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием сильнодействующих средств, алкоголя или медикаментов. Потеря внимания даже на короткое мановение при работе с электроинструментом может привести к серьезным травмам.
b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Такие средства защиты, как респиратор, несколькощая защитная обувь, каска или защитные наушники, использующиеся в соответствующих условиях, снижают риск получения травем.
с) Предотвращайте случайный запуск электроинструмента. Убедитесь, что выключатель находится в положении "Выключено" перед подключением к электросети и / или аккумуляторной батареи, сборкой или переносом электроинструмента. Переноска инструмента с пальцем на кнопке пуска или включение в сеть электроинструмента с включенным выключателем способствует несчастному случаю.
d) Удаляйте все регулировочные приспособления или гаечные ключи перед включением электроинструмента. Оставленные на вращающихся деталях электроинструмента, они могут привести к травме.
e) Не перенапрягайтесь. Постоянно занимайте устойчивое положение и поддерживайте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
f) Одевайтесь надлежащим образом. Не надевайте свободную одежду или украшения. Держите волосы, одежду и перчатки на расстоянии от движущихся частей. Свободную одежду, украшения или длинные волосы может затянуть в

движущиеся части.

g) Используйте предусмотренные средства и устройства для сбора и удаления пыли, если инструмент оснащен таковыми. Использование таких средств может снизить опасности, связанные с пылью.
4) Использование электроинструмента и уход за ним
a) Не перегружайте электроинструмент. Используйте подходящий инструмент для каждой определенной цели. Правильно подобранный электроинструмент выполнит работу лучше и надежнее на уровне, для которого он предназначен.
b) Не используйте электроинструмент, если выключатель невозможно включить или выключить. Любой электроинструмент, который невозможно контролировать выключателем, представляет опасность и должен быть отремонтирован.
с) Отсоедините штепсель от электросети и / или аккумуляторную батарею от электроинструмента перед проведением каких-либо настроек, сменой насадок или хранением электроинструмента. Подобные предохранительные меры снижают опасность случайного пуска электроинструмента.
d) Храните не использующиеся электроинструменты в местах, недоступных для детей. Не разрешайте работать с электроинструментом лицам, которые не знают его особенностей или не ознакомлены с данной инструкцией. Электроинструменты в руках необученных пользователей представляют опасность.
e) Поддерживайте электроинструменты и аксессуары в исправном состоянии. Проверяйте инструмент на предмет смещения или заедания движущихся частей, поломки деталей или любых иных неисправностей, могущих повлиять на работу электроинструмента. В случае повреждения следует отремонтировать электроинструмент перед применением. Многие несчастные случаи вызваны плохим уходом за электроинструментом.
f) Режущий инструмент должен быть заточенным и чистым. При поддержании режущих инструментов в надлежащем состоянии и с острыми режущими кромками вероятность их заклинивания уменьшается и ими легче управлять.
g) Используйте электроинструмент, принадлежности, сверла и т. п. в соответствии с данными инструкциями, спецификой конкретного типа электроинструмента, учитывая условия работы и выполняемую задачу. Использование электроинструмента для иных операций, помимо тех, для которых он предназначен, может привести к возникновению опасной ситуации.

5) СЕРВИС
a) Ремонт электроинструмента должен выполняться квалифицированным персоналом с использованием только оригинальных запасных частей. Это гарантирует безопасность его использования.

ДОПОЛНИТЕЛЬНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ВАШИМ ПЕРФОРАТОРОМ

1. Наденьте защитные наушники.
   Воздействие шума может привести к потере слуха..
2. Используйте дополнительную рукоятку, поставляемую вместе с инструментом. Потеря контроля может привести к травме.
3. Держите инструмент за изолированные поверхности при выполнении операций, когда режущий инструмент может коснуться скрытой проводки. При контакте с проводкой, находящейся под напряжением, металлические детали инструмента тоже находятся под напряжением и могут вызвать поражение оператора электрическим током.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ДЛЯ МОЛОТКА

1. Наденьте респиратор.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

	Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации прибора
	Наденьте защитные наушники
	Наденьте защитные очки
	Наденьте респиратор
	Двойная изоляция
	Предупреждение
	Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки.

СПИСОК КОМПОНЕНТОВ

1. ПЫЛЕЗАЩИТНЫЙ ЧЕХОЛ
2. ЗАЖИМНЫЙ ПАТРОН
3. МАСЛЯНАЯ КРЫШКА
4. АНТИВИБРАЦИОННАЯ РУЧКА
5. САМОБЛОКИРУЮЩАЯСЯ КНОПКА
6. СТАРТ-СТОП ПЕРЕКЛЮЧАТЕЛЬ
7. ОСНОВНАЯ РУЧКА

8. ВСПОМОГАТЕЛЬНАЯ РУЧКА

9. РЕГУЛИРОВОЧНОЕ КОЛЬЦО ЗУБИЛА

Не все принадлежности, иллюстрированные или описанные включены в стандартную поставку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Моделей KUX35P(X35P-обозначение техники, представительный молот)

Номинальное напряжение	230-240В~50Гц
Номинальная потребляемая мощность	1200Вт
Частота удара	3500уд/мин
Энергия удара	14Дж
Класс защиты	☐/II
Вес машины	5.8кг
Рабочая система	30с / 90с

ПРИНАДЛЕЖНОСТИ

Вспомогательная ручка 1
Гаечный ключ 1
Штыковая лопата 1

Мы рекомендуем вам приобрести аксессуары, перечисленные в приведенном выше списке, в том же магазине, где продавался инструмент. Обратитесь к упаковке для получения дополнительной информации. Персонал магазина может помочь вам и дать совет.

ХАРАКТЕРИСТИКИ ШУМА

Звуковое давление	L_PA = 87.9 dB(A)
Акустическая мощность	L_WA = 101.9 dB(A)
K_PA & K_WA 3dB(A) & 2.4dB(A)

Наденьте защиту слуха.

ХАРАКТЕРИСТИКИ ВИБРАЦИИ

Суммарные значения вибрации, определенные согласно EN 62841:

Перфорация	Уровень вибрации: a_h,Cheq = 17.918m/s^2
	Погрешность K= 1.5m/ s^2

Заявленное общее значение вибрации может использоваться для сравнения инструментов между собой, а также для предварительной оценки воздействия.

ВНИМАНИЕ: вибрация, производимая при

работе механизированного инструмента, может отличаться от заявленных значений в зависимости от способов использования устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность вибрации:

Способ использования инструмента и свойства обрабатываемого материала.

Состояние инструмента и уровень техобслуживания Тип используемых принадлежностей и их техническое состояние.

Сила удержания рукояток и наличие противовибрационных средств.

Используемые рабочие инструменты, соответствие применения инструментов их назначению.

При неправильном обращении данное устройство может стать причиной синдрома дрожания рук

ВНИМАНИЕ: для точной оценки

воздействия вибрации во время эксплуатации необходимо также учитывать все этапы

рабочего процесса, включая время, когда устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла.

Следующие рекомендации помогут снизить опасность воздействия вибрации при работе.

ВСЕГДА пользуйтесь только острыми инструментами (резцами, сверлами, пилами и т.д.)

Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах

Если устройство используется регулярно, приобретите противовибрационные средства.

Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ: Перед использованием

инструмента, внимательно прочитайте

руководство по эксплуатации.

Применение по назначению

Эта машина подходит для строжки по бетону, кирпичу, камню и асфальту. После установки соответствующих аксессуаров его также можно использовать для сжатия и трамбовки.

УСТАНОВКА

Предупреждение: Обязательно

отсоединяйте шнур питания перед

любым вводом в эксплуатацию или ремонтом машины.

1. Вспомогательная ручка (См. Рисунок А)

При необходимости вы можете изменить положение вспомогательной ручки (8), чтобы повысить безопасность и удобство работы.

Затяните вспомогательную ручку (8) против часовой стрелки и ослабьте вспомогательную ручку (8) по часовой стрелке.

Предупреждение: Вспомогательная

ручка должна использоваться во

я работы.

2. Зубило

С помощью патронов (2), зубило можно легко заменить без других вспомогательных инструментов.

Пылезащитная крышка (1) предотвращает попадание пыли в патрон во время работы

Будьте осторожны при установке зубила, чтобы не повредить пылезащитный крышку(1).

Предупреждение: Замените

пылезащитную крышку, если она

повреждена. Чтобы избежать опасности, он должен быть заменен специальным сервисным центром или специалистом с аналогичной квалификацией.

1) Установка

Опустите патрон (2) и вверните его в зубило.

Отпустите патрон (2), чтобы зафиксировать зубило. (См. Рисунок В1-В3)

Потяните зубило, чтобы убедиться, что оно заблокировано.

2) Разборка

Опустите патрон (2) и удалите зубило. (См. Рисунок С)

Примечание Используйте острое зубило для достижения хорошей производительности. Важно вовремя шлифовать долото, чтобы продлить срок его службы и повысить производительность.

3) Регулярно добавляйте смазку в коробку передач

Откройте масляную крышку (3) с помощью прилагаемого гаечного ключа и добавьте необходимое количество смазки (см. Рис. D).

3. Регулировка положения зубила

После прикрепления зубила, нажмите на регулировочное кольцо зубила (9) по направлению к патрону и поверните его. Отрегулируйте угол зубила, чтобы сделать его в нужном положении, затем отпустите регулировочное кольцо зубила и убедитесь, что зубило плотно зажат в паз. (См. Рисунок E1, E2, E3)

Внимание: Не регулируйте зубило, когда инструмент работает

ЭКСПЛУАТАЦИЯ

1. Старт/ стоп

Нажмите кнопку Старт/ стоп, чтобы запустить машину. Отпустите переключатель Старт/ стоп (6), чтобы остановить машину.

2. Непрерывная работа

Старт: Нажмите выключатель Старт/ стоп (6) и заблокируйте выключатель кнопкой самоблокировки (5), чтобы оставить его активным.

Стоп: Нажмите выключатель Старт/ стоп (6) и немедленно отпустите его.

Предупреждение: Если машина

сильно нагрета, дайте машине

поработать 2-3 минуты без нагрузки, чтобы охладить двигатель.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Обязательно отсоединяйте шнур питания перед любым ремонтом на машине.

Обязательно отсоединяйте шнур питания перед любым ремонтом на машине.

Требуется добавить смазки для электроинструмента.

После использования протрите машину сухой тканью. Не мойте машину водой или химическими моющими средствами, чтобы не повредить рабочие характеристики корпуса или не вызвать такую аварию, как утечка тока.

Всегда сохраняйте воздухозаборник чистым и беспрепятственным, чтобы мусор не накапливался и не влиял на охлаждение двигателя. Также старайтесь не использовать его в запыленной среде. Иногда на выходе воздуха могут появиться искры, что является нормальным явлением и не приведет к повреждению машины.

Если сетевой шнур поврежден, то, во избежание опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

Добавляйте примерно 10 грамм смазки 1# (примерно 2-3 колпачка бутылки воды) в коробку передач через каждые 100 рабочих часов.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электротехнической продукции не следует утилизировать с бытовыми

отходами. Они должны быть доставлены

в местный центр утилизации для надлежащей переработки.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Заявляем, что продукт,

Марки Электрический молот

Моделей KUX35P(X35P-обозначение техники, представительный молот)

Функции Ковка различных материалов

Соответствует положениям Директив,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

2000/14 / EC с поправками к 2005/88 / EC:

—Согласно процедуре оценки ПриложениеVI

–Измеренный уровень звуковой мощности

101.9dB

–Заявленный гарантированный уровень звуковой

МОЩНОСТИ 105dB

Уполномоченный орган

Лицо с правом комплирования данного технического файла,

имя Marcel Filz

Адрес Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/10/21

Allen Ding

Заместитель главного инженера,

тестирование и сертификация

Positec Technology (China) Co., Ltd
