BEDIENUNGSANLEITUNG KUX35P KRESS

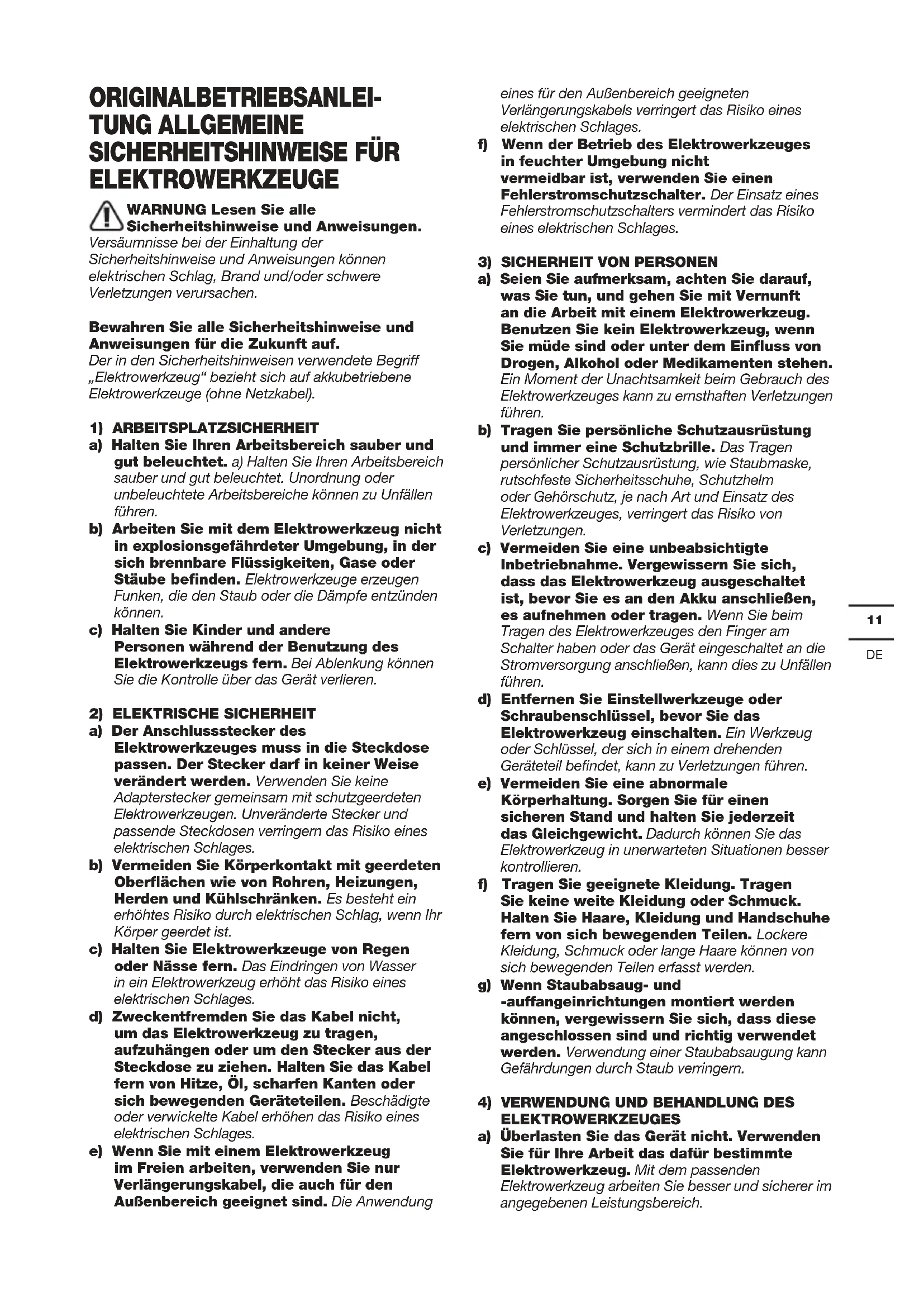

ORIGINALBETRIEBSANLEI- TUNG ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG DES

ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.12

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. SICHERHEITSHINWEISE

1. Tragen Sie Gehörschutz, Wenn Sie

die Schlagbohrmaschine benutzen. Lärmaussetzung kann Gehörverlust verursachen.

2. Benutzen Sie den zusätzlichen Handgriff,

der mit dem Werkzeug geliefert wird. Kontrollverlust kann Personenschäden zufolge haben.

3. Halten Sie das Werkzeug nur an den

isolierten griffigen Oberflächen, wenn Sie einen Einsatz durchführen, bei dem Schneidwerkzeuge eventuell versteckte Kabel berühren könnten. Berührung mit einem unter Strom stehenden Kabel kann auch die Metallteile des Gerätes unter Strom setzen und dem Bedienenden einen Stromschlag versetzen. ZUSÄTZLICHE SICHERHEITSREGELN

1. Tragen Sie eine Staubschutzmaske.

SYMBOLE Zur Reduzierung der Verletzungsge- fahr bitte die Bedienungsanleitung durchlesen Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Schutzbrille Schutzisolation WARNUNG! Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. KOMPONENTEN

Meißel-Einstellring Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang13

TECHNISCHE DATEN Typ KUX35P(X35P- mechanisches Design, der Vertreter des Hammers) Nennspannung 230-240V~50Hz Nennleistungsaufnahme 1200W Schlagzahl 3500bpm Schlagenergie 14J Schutzklasse /ll Maschinengewicht 5.8kg Arbeitsmodus 30s / 90s ZUBEHÖRTEILE Zusatzhandgriff 1 Schlüssel 1 Meißel 1 Wir empfehlen, dass Sie das in der obigen Liste aufgeführte Zubehör in dem Geschäft kaufen, in dem Sie das Werkzeug gekauft haben. Weitere Einzelheiten nden Sie in der Verpackung des Zubehörs. Das Ladenpersonal kann Ihnen behilich sein und Ratschläge geben INFORMATIONEN Gewichteter Schalldruck L

=87.9dB(A) Gewichtete Schallleistung L

3dB(A) & 2.4dB(A) Tragen Sie einen Gehörschutz. INFORMATIONEN ÜBER VIBRATIONEN Vibrationsgesamtmesswertermittlung gemäß EN 62841: Meißeln Vibrationsemissionswert a h,Cheq

Unsicherheit K= 1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläugen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es ein Hand-Arm- Vibrationssyndrom erzeugen. WARNUNG: Es sollte eine Abschätzung des Belastungsgrades im Laufe aller Arbeitsabschnitte bei der tatsächlichen Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf bendet. Auf diese Weise kann der Belastungsgrad wahrend der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Diese Maschine ist zum Aushöhlen von Beton, Ziegeln, Stein und Asphalt geeignet. Nach der Installation von entsprechendem Zubehör kann es auch zum Quetschen und Stampfen verwendet werden. INSTALLATION Warnung: Ziehen Sie unbedingt den Netzstecker, bevor Sie das Gerät in Betrieb nehmen oder reparieren.

1. ZUSATZHANDGRIFF (SIEHE ABBILDUNG A)

Sie können die Position des Zusatzgriffs (8) nach Bedarf ändern, um die Arbeitssicherheit und den Komfort zu verbessern. Ziehen Sie den Zusatzgriffs (8) gegen den Uhrzeigersinn fest und lösen Sie den Zusatzgriffs (8) im Uhrzeigersinn. Warnung: Der Zusatzhandgriff muss während des Betriebs benutzt werden.14

Im Bohrfutter (2) kann der Meißel ohne weiteres Hilfswerkzeug gewechselt werden. Die Staubschutzabdeckung (1) verhindert das Eindringen von Staub in das Bohrfutter wahrend des Betriebes. Seien Sie vorsichtig beim Einsetzen eines Meißels und beschädigen Sie die Staubschutzabdeckung (1) nicht. Warnung: Ersetzen Sie die Staubschutzabdeckung, wenn sie beschädigt ist. Um Gefahren zu vermeiden, muss sie von der Fachwerkstatt oder einer Fachperson mit gleichwertiger Qualifikation ersetzt werden.

Ziehen Sie das Bohrfutter(2) nach hinten und setzen Sie den Meißel ein. Lassen Sie das Bohrfutter(2) los, um den Meißel zu verriegeln. (Siehe Abb. B1-B3) Ziehen Sie am Meißel nach vorne, um sicherzustellen, dass er verriegelt ist.

Ziehen Sie das Bohrfutter(2) nach unten und entfernen Sie den Meißel. (Siehe Abb. C) HINWEIS: Verwenden Sie einen scharfen Meißel, um eine gute Leistung zu erzielen. Es ist wichtig, den Meißel rechtzeitig zu schleifen, um seine Lebensdauer zu verlängern und eine bessere Leistung zu erzielen.

3) Füllen Sie regelmäßig Schmiermittel in das

Getriebe Öffnen Sie die Ölabdeckung (3) mit dem beiliegenden Schraubenschlüssel und geben Sie die entsprechende Fettmenge ein (siehe Abb. D).

3. EINSTELLUNG DER MEISSELPOSITION

Nach dem Ansetzen des Meißels den Meißel- Einstellring (9) zum Bohrfutter(2) hin schieben und drehen. Stellen Sie den Winkel des Meißels so ein, bis Sie die richtige Position erreicht haben. Lassen Sie dann den Meißel-Einstellring los und achten Sie darauf, dass der Meißel fest im Schlitz einrastet. (Siehe Abb. E1 , E2 , E3) Achtung: Stellen Sie den Meißel nicht ein, wenn das Werkzeug in Betrieb ist BETRIEB

Drücken Sie den Start/Stop-Schalter, um die Maschine zu starten. Lassen Sie den Start-/Stopp-Schalter (6) los, um die Maschine zu stoppen.

Start: Drücken Sie den Start-/Stopp-Schalter (6) und betätigen Sie den Dauerschalter (5), um ihn aktiviert zu halten. Aus: Drücken Sie den Start-/Stopp-Schalter (6) und lassen Sie ihn sofort los. Warnung: Wenn die Maschine sehr heiß ist, lassen Sie sie 2-3 Minuten ohne Last laufen, um den Motor abzukühlen. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ziehen Sie unbedingt den Netzstecker, bevor Sie Reparaturarbeiten an der Maschine durchführen. Es ist erforderlich, die Schmiermittel für das Elektrowerkzeug zu verwenden. Wischen Sie die Maschine nach dem Gebrauch rechtzeitig mit einem trockenen Tuch ab. Reinigen Sie die Maschine nicht mit Wasser oder chemischen Reinigungsmitteln, um die Oberäche des Gehäuses nicht zu beschädigen oder Unfälle wie z.B. einen Stromausfall zu vermeiden. Halten Sie den Lufteinlass immer sauber und frei, um zu verhindern, dass sich Schmutz ansammelt und die Kühlung des Motors beeinträchtigt. Verwenden Sie die Maschine nicht in staubiger Umgebung. Gelegentlich können Funken am Luftauslass Funken austreten, was normal ist und keinen Schaden an der Maschine verursacht. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. Geben Sie nach etwa 100 Betriebsstunden ca. 10 Gramm Schmiermittel Nr. 1 (ca. 2-3 Wasseraschenkappen) in das Getriebe. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.15

KONFORMITÄTSERKLÄRUNG

Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany erklären hiermit, dass unser Produkt Beschreibung Elektrischer Hammer Typ KUX35P(X35P-Bezeichnung der Maschine, Repräsentant Bohrhammer) Funktion Hämmern verschiedener Materialien den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU 2000/14/EG geändert durch 2005/88/EG: - Konformitätsbewertungsverfahren nach Anhang VI –Gemessener Schallleistungspegel 101.9dB –Deklarierter garantierter Schallleistungspegel 105dB Die betroffene benannte Stelle Nennen: Société Nationale de Certification et d’Homologation Anschrift: BP 23 L-5201 Sandweiler Werte nach EN 62841-1, EN IEC 62841-2-6, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Anschrift Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/10/21 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial16
