BEDIENUNGSANLEITUNG KUX12P KRESS

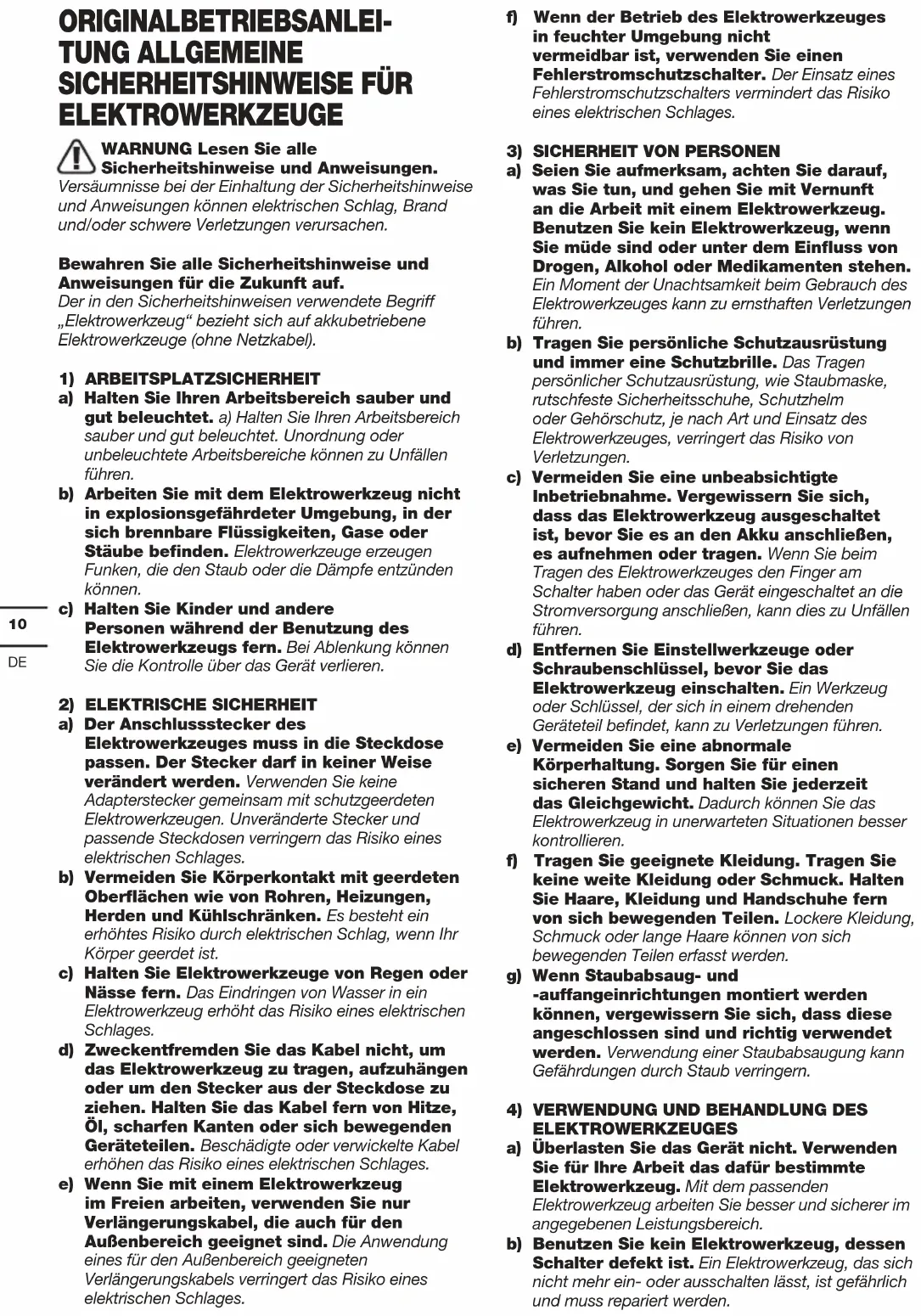

ORIGINALBETRIEBSANLEI- TUNG ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG DES

ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.11

c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. SICHERHEITSHINWEISE

1) Sicherheitsanweisungen für alle Arbeiten

Tragen Sie Gehörschutz, Wenn Sie die Schlagbohrmaschine benutzen. Lärmaussetzung kann Gehörverlust verursachen.

Benutzen Sie den zusätzlichen Handgriff, der mit dem Werkzeug geliefert wird. Kontrollverlust kann Personenschäden zufolge haben.

Halten Sie das Werkzeug an den isolierten Griffen fest, wenn Sie eine Arbeit durchführen, bei der das schneidende Zubehörteil oder die Befestigungselemente u. U. versteckte Kabel berühren können. Wenn das schneidende Zubehörteil oder die Befestigungselemente mit einer spannungsführenden Leitung in Berührung kommen, können freiliegende Metallteile des Werkzeugs unter Spannung gesetzt werden und der Benutzer einen elektrischen Schlag erleiden.

2) Sicherheitshinweise für den Einsatz von

Langbohrern mit Bohrhämmern a) Starten Sie das Bohren immer mit niedriger Drehzahl und wenn die Bohrerspitze in Kontakt mit dem Werkstück ist. Bei höheren Drehzahlen kann sich der Bohrer verbiegen, wenn er sich frei und ohne Kontakt mit dem Werkstück dreht, was Verletzungen verursachen kann. b) Drücken Sie nur in direkter Linie zum Bohrer und üben Sie keinen übermäßigen Druck aus. Bohrer können sich verbiegen, was zu Brüchen oder zum Verlust der Kontrolle und damit zu Verletzungen führen kann. ZUSÄTZLICHE

SICHERHEITSREGELN FÜR

1. Tragen Sie eine Staubschutzmaske.

SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Schutzbrille WARNUNG! Schutzisolation Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. KOMPONENTEN

GESCHWINDIGKEITSREGELUNG

LINKS- UND RECHTSLAUF12

ENTRIEGELUNGSKNOPF (SIEHE ABB. C) Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Typ KUX12P (X12P- Bezeichnung der Maschine, Repräsentant Bohrhammer) Spannung 230-240V~50Hz Nennaufnahmeleistung 850W Leerlaufdrehzahl 1300/min Schlagzahl 5500bpm Schlagkraft 3.0J Bohrleistung max Mauerwerk 26mm Stahl 13mm Holz 30mm Schutzklasse /ll Maschinengewicht 2.8kg GERÄUSCHINFORMATION Gewichteter Schalldruck L

:89.9dB(A) Gewichtete Schallleistung L

3.0dB(A) Ohrenschützer anlegen. VIBRATIONSINFORMATIONEN Gesamtschwingungswert (dreiachsige Vektorsumme) nach EN 62841: Modusbes- chreibung Schwingungse- missionswert Unsicherheit

K=1.5 m/s² Der angegebene Gesamt vibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläugen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand- Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE Zusatzhandgriff 1 Tiefenanschlag 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. BETRIEBSANLEITUNG NOTIZ: Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Werkzeug verwenden.

1. EIN / AUS-SCHALTER MIT VARIABLER

GESCHWINDIGKEITSREGELUNG Drücken Sie, um das Werkzeug zu starten und loszulassen. Das Werkzeug hat einen variablen Geschwindigkeitsschalter (1), der eine höhere Geschwindigkeit durch Erhöhen des Auslösedrucks liefert. Die Geschwindigkeit wird durch Ändern des auf den Schalter ausgeübten Drucks gesteuert. (Siehe Abb. A)13

Drücken Sie den Ein / Ausschalter (1), dann die Entriegelungstaste (2) (siehe Abbildung A) und lassen Sie die Ein / Aus-Taste los. Ihr Switch ist jetzt gesperrt und Sie können ihn weiter verwenden. Um das Werkzeug zu schließen, drücken Sie einfach den Ein / Ausschalter und lassen ihn wieder los.

Schieben Sie den Griff auf den Bohrer und drehen Sie ihn in die gewünschte Arbeitsposition. Drehen Sie zum Festklemmen des Zusatzhandgriffs den Handgriff im Uhrzeigersinn. Drehen Sie den Griff gegen den Uhrzeigersinn, um den Zusatzgriff zu lösen. (Siehe Abb.B) WARNUNG: Verwenden Sie immer den Zusatzhandgriff.

4. VORWÄRTS UND RÜCKWÄRTSSTEUERUNG

Wenn der Bohrer aus Ihrer Richtung zeigt, drehen Sie den Vorwärts / Rückwärts-Joystick (3) nach “ “ links vorwärts. Schieben Sie den Vorwärts / Rückwärts-Joystick (3) nach rechts, um “ “ in die entgegengesetzte Richtung zu drehen. WARNUNG: Ändern Sie die Drehrichtung nicht, während sich das Werkzeug dreht, sondern warten Sie, bis es zum Stillstand kommt.

5. EINSTELLBARER TIEFENANSCHLAG

Setzen Sie den Bohrer in das Bohrfutter ein. Drehen Sie den Griff gegen den Uhrzeigersinn, um den Tiefenanschlag freizugeben. Schieben Sie den Tiefenanschlag, bis der Abstand zwischen dem Ende des Tiefenanschlags und dem Ende des Bohrers der Tiefe des Lochs/der Schraube entspricht. Dann stellen Sie den Tiefenmesser fest, indem Sie den Griff im Uhrzeigersinn drehen.

6. FUNKTIONSMODUSWAHL (Siehe Abb. C)

Jeder Betriebsmodus des Getriebes wird über den Funktionswahlschalter (4) eingestellt. Um zwischen den Funktionen zu wechseln, drücken Sie die Entriegelungstaste (9) und drehen Sie den Wahlschalter auf die gewünschte Betriebsart. Um Beton oder Mauerwerk zu bohren, wählen Sie die Bohrposition “Hammerbohren”. Wählen Sie zum Bohren von Löchern in Stahl, Holz und Kunststoff die Bohrposition “Bohren”. Wenn Sie nur leichte Meißel- oder Zerlegungsarbeiten ausführen möchten, stellen Sie den Schalter auf die Position “Hämmern” Mit dieser Schalter- position wählen Sie den Meißelwinkel WARNUNG: Der Betriebsartenwahlschalter kann nur im Stillstand betätigt werden.. WARNUNG: Berühren Sie das Aluminiumgehäuse nicht, wenn der Bohrhammer längere Zeit verwendet wird. WARTUNG Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reparaturen oder Wartungen vornehmen. Ihre Elektrowerkzeuge erfordern keine zusätzliche Schmierung oder Wartung. Das Elektrowerkzeug enthält keine vom Benutzer zu wartenden Teile. Verwenden Sie zum Reinigen von Elektrowerkzeugen niemals Wasser oder chemische Reinigungsmittel. Mit einem trockenen Tuch abwischen. Lagern Sie Ihr Elektrowerkzeug immer an einem trockenen Ort. Halten Sie die Lüftungsschlitze des Motors sauber. Halten Sie alle Arbeitskontrollen staubfrei. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Geben Sie nach etwa 100 Betriebsstunden ca. 10 Gramm Schmiermittel Nr. 1 (ca. 2-3 Wasseraschenkappen) in das Getriebe. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.14

KONFORMITÄTSERK- LÄRUNG Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany erklären hiermit, dass unser Produkt Beschreibung Elektrischer Hammer Typ KUX12P (X12P- Bezeichnung der Maschine, Repräsentant Bohrhammer) Funktionen Hämmern verschiedener Materialien Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2011/65/EU & (EU)2015/863 2014/30/EU Werte nach EN 62841-1

EN 61000-3-3 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/10/21 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China15
