Tipo di prodotto	Trapano a percussione (martello elettrico)
Marca	Kress
Modello	KUX12P
Tensione nominale	230-240 V ~50 Hz
Potenza nominale	850 W
Velocità a vuoto	1300/min
Frequenza di percussione nominale	5500 bpm
Energia d'impatto	3,0 J
Capacità di perforazione max. (calcestruzzo)	26 mm
Capacità di perforazione max. (acciaio)	13 mm
Capacità di perforazione max. (legno)	30 mm
Peso	2,8 kg
Doppio isolamento	Sì
Modalità di funzionamento	Foratura rotativa, foratura a martello, scalpellatura
Rotazione avanti/indietro	Sì, con controllo di velocità variabile
Impugnatura ausiliaria	Inclusa, regolabile
Indicatore di profondità	Incluso, regolabile
Portautensile	Mandrino SDS+ (a seconda del tipo di macchina)
Livello di pressione acustica (LpA)	89,9 dB(A)
Livello di potenza acustica (LWA)	101,9 dB(A)
Vibrazioni (foratura a martello)	7,685 m/s² (incertezza K=1,5 m/s²)
Vibrazioni (scalpellatura)	14,236 m/s² (incertezza K=1,5 m/s²)
Manutenzione	Pulire con un panno asciutto; lubrificare il cambio ogni 100 ore
Sicurezza	Protezione acustica, oculare, maschera antipolvere raccomandati
Accessori inclusi	Impugnatura ausiliaria, indicatore di profondità

Domande frequenti - KUX12P KRESS

Come cambiare il senso di rotazione del trapano Kress KUX12P?

Per cambiare il senso di rotazione, utilizzare la leva avanti/indietro (3) situata vicino all'interruttore. Spingerla verso sinistra ← per una rotazione in avanti (foratura) e verso destra → per una rotazione inversa (svitamento). Assicurarsi che l'utensile sia completamente fermo prima di cambiare il senso.

Quali sono le modalità di funzionamento disponibili e come selezionarle?

Il trapano KUX12P offre tre modalità: foratura rotativa (per acciaio, legno, plastica), foratura a martello (calcestruzzo, muratura) e scalpellatura (scalpellatura, demolizione). Per selezionare una modalità, premere il pulsante di sblocco (9) e ruotare il selettore (4) sulla posizione desiderata. Cambiare modalità solo quando l'utensile è spento.

Come regolare la profondità di foratura?

Utilizzare l'indicatore di profondità (6) fornito. Allentare l'impugnatura ausiliaria ruotando in senso antiorario, far scorrere l'indicatore finché la distanza tra la sua estremità e la punta della punta corrisponde alla profondità desiderata, quindi serrare l'impugnatura ruotando in senso orario.

Quali sono la potenza e la capacità di foratura del Kress KUX12P?

Il trapano ha una potenza di 850 W. Può forare fino a 26 mm nel calcestruzzo, 13 mm nell'acciaio e 30 mm nel legno. La velocità a vuoto è di 1300 giri/min con una frequenza di percussione di 5500 bpm e un'energia d'impatto di 3,0 J.

Come mantenere il trapano per garantirne la longevità?

Scollegare sempre l'utensile prima della manutenzione. Pulirlo con un panno asciutto; non utilizzare mai acqua o prodotti chimici. Ogni 100 ore di funzionamento, aggiungere circa 10 g di lubrificante 1# nel cambio (circa 2-3 tappi di bottiglia). Mantenere le fessure di ventilazione pulite.

Il trapano è dotato di doppio isolamento?

Sì, il Kress KUX12P è a doppio isolamento, il che significa che non necessita di messa a terra. Ciò offre una protezione aggiuntiva contro le scosse elettriche. Assicurarsi comunque di utilizzare prolunghe adatte per uso esterno se necessario.

Quali dispositivi di protezione sono raccomandati durante l'uso?

Indossare sempre una protezione acustica (il rumore può raggiungere 101,9 dB(A)), occhiali di sicurezza e una maschera antipolvere. Utilizzare l'impugnatura ausiliaria per un migliore controllo. In caso di lavoro prolungato, prevedere pause per ridurre l'esposizione alle vibrazioni.

Cosa fare se il trapano non si avvia?

Verificare che la spina sia ben inserita e che la presa funzioni. Assicurarsi che il pulsante di blocco dell'interruttore (2) non sia inserito: in tal caso, premere e rilasciare l'interruttore per sbloccarlo. Se il problema persiste, contattare un servizio di riparazione qualificato.

Come utilizzare la funzione di blocco dell'interruttore per il funzionamento continuo?

Premere l'interruttore on/off (1), quindi il pulsante di blocco (2). Rilasciare prima l'interruttore, poi il pulsante di blocco. L'utensile funziona in continuo. Per fermarlo, premere e rilasciare l'interruttore. Non bloccare mai l'interruttore se l'utensile potrebbe causare un pericolo.

Quali accessori sono inclusi con il trapano KUX12P?

La confezione standard contiene un'impugnatura ausiliaria e un indicatore di profondità. Le punte e gli scalpelli non sono inclusi; si consiglia di acquistare accessori di qualità presso il rivenditore. Consultare la confezione degli accessori per maggiori informazioni sulla compatibilità.

MANUALE UTENTE KUX12P KRESS

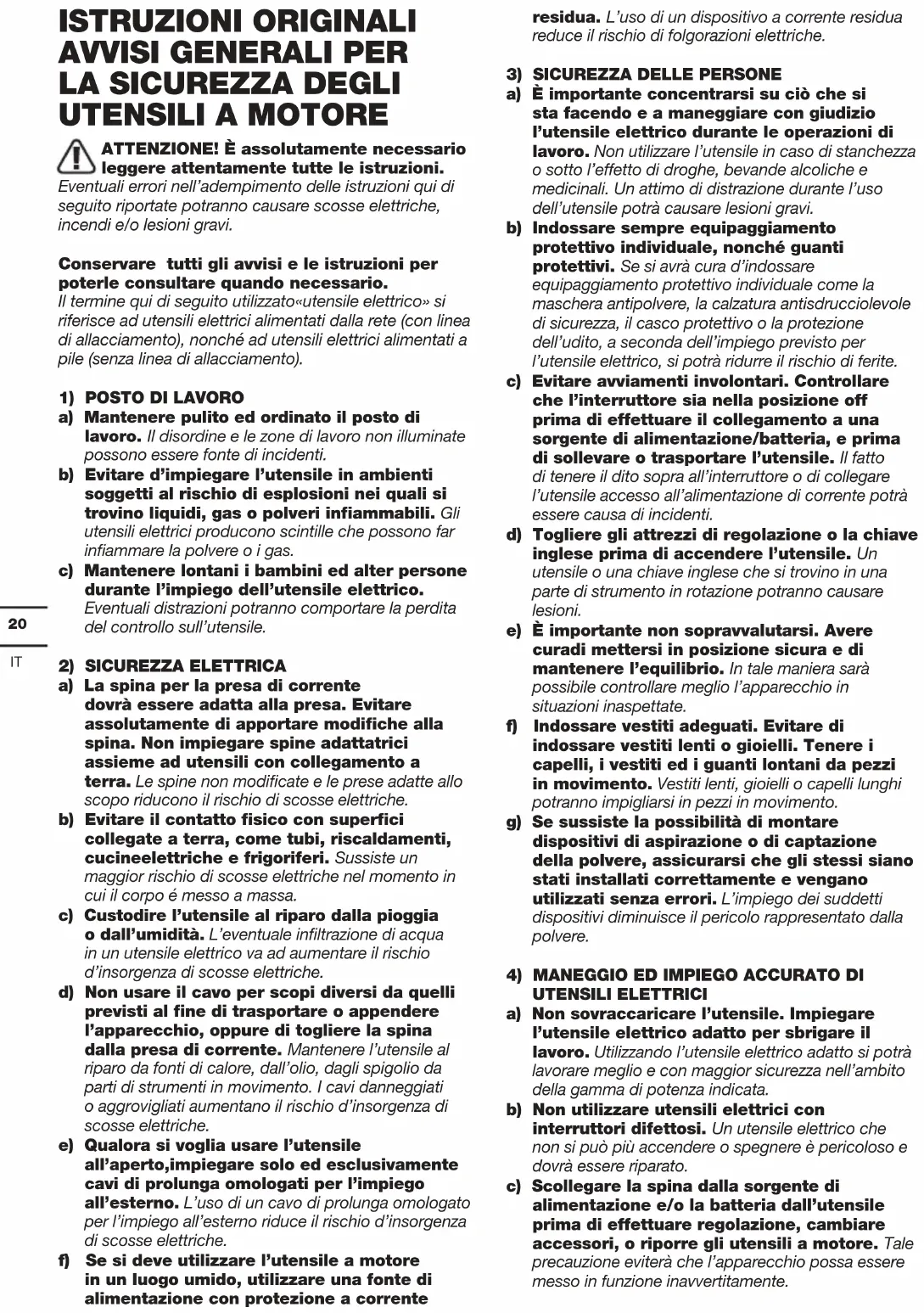

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni.

Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Il termine qui di seguito utilizzato «utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

1) POSTO DI LAVORO
a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed alter persone durante l'impiego dell'utensile elettrico.
Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'utensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Se si deve utilizzare l'utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente

residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3) SICUREZZA DELLE PERSONE
a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.
4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l'apparecchio possa essere messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio.

Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) ASSISTENZA
a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'apparecchio.

INDICAZIONI DI SICUREZZA PER MARTELLI

1) Istruzioni di sicurezza per tutte le operazioni
a) Indossare protezione per le orecchie. L'esposizione al rumore può provocare la perdita dell'udito.
b) Usare le impugnature ausiliarie fornite in dotazione all'attrezzo. La perdita di controllo può provocare lesioni personali.
c) Tenere l'utensile elettrico dalle superfici di presa isolate, quando si esegue un'operazione in cui l'accessorio di taglio o gli elementi di fissaggio possono entrare in contatto con cavi nascosti. L'accessorio da taglio o gli elementi di fissaggio che entrano in contatto con un cavo "in tensione" possono trasmettere la "tensione" alle parti metalliche esposte dell'utensile elettrico e provocare una scossa elettrica all'operatore.
2) Istruzioni di sicurezza per l'uso di punte lunghe con martelli perforatori
a) Iniziare sempre la foratura a bassa velocità e con la punta del trapano a contatto con il pezzo. A velocità più elevate, la punta potrebbe piegarsi se lasciata ruotare liberamente senza entrare in contatto con il pezzo da lavorare, con il rischio di lesioni personali.

b) Applicare pressione solo in linea diretta con la punta e non esercitare una pressione eccessiva. Le punte possono piegarsi, causando rotture o perdita di controllo, con conseguenti lesioni personali.

AGGIUNTIVE REGOLE DI SICUREZZA PER IL MARTELLO

1. Indossare una mascherina antipolvere.

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni
	Indossare protezione per le orecchie
	Indossare protezione per gli occhi
	Indossare una mascherina antipolvere
	Attenzione
	Doppio isolamento
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELEMENTI DELL'APPARECCHIO

1.	INTERRUTTORE ON/OFF PER CONTROLLO DELLA VELOCITÀ VARIABILE
2.	PULSANTE INTERRUTTORE DI BLOCCO
3.	CONTROLLO DELLA ROTAZIONE IN AVANTI E INDIETRO
4.	INTERRUTTORE PER SELEZIONARE LA MODALITÀ OPERATIVA
5.	IMPUGNATURA AUSILIARIA
6.	PROFONDIMETRO REGOLABILE

7. TAPPO ANTIPOLVERE

8. MANICA DI BLOCCAGGIO DEL PORTAUTENSILI

9. PULSANTE DI SBLOCCO (VEDI FIG.C)

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice KUX12P (X12P-denominazione del macchinario, rappresentante del martello)

Voltaggio 230-240V~50Hz
Potenza 850W
Velocità nominale a vuoto 1300/min
Velocità impatto 5500bpm
Energia di impatto 3.0J
Capacità massima di forare	Muratura 26mm
	Acciaio 13mm
	Legna 30mm
Doppio isolamento
Peso		2.8kg

INFORMAZIONI SUL RUMORE

Pressione sonora ponderata L	_pA :89.9dB(A)
potenza sonora ponderata L	_pA :101.9dB(A)
K_PA & K_WA 3.0dB(A)

Indossare cuffie antirumore.

INFORMAZIONI SULLE VIBRAZIONI

Valore totale di vibrazione (somma vettoriale triassiale) determinati secondo EN 62841:

Descrizione della modalità	Valore di emissione delle vibrazioni	Incertezza K
Martello fora nel calcestruzzo	a_h,HD=7,685m/s^2	K=1.5 m/s^2
Scalpellatura a	_h,Cheq=14,236m/s^2	K=1.5 m/s^2

Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento. L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale:

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

Impugnatura ausiliaria	1
Profondimetro	1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla sezione "Consigli sul funzionamento del trapano" di questo manuale oppure alla confezione degli accessori per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

ISTRUZIONI D'USO

NOTA: Prima di utilizzare l'utensile, leggere attentamente il manuale di istruzioni.

1. INTERRUTTORE ON/OFF PER CONTROLLO DELLA VELOCITÀ VARIABILE

PPremere per avviare e rilasciare per arrestare l'utensile. Quest'utensile ha un interruttore a velocità variabile (1) che offre velocità più elevate con una maggiore pressione di scatenare - la velocità viene controllata dalla varia pressione applicata all'interruttore. (Vedi Fig.A)

2. PULSANTE INTERRUTTORE DI BLOCCO

Premere l'interruttore on/off (1), quindi il pulsante di blocco (2) (vedere la figura A) rilasciare prima l'interruttore on/off e il pulsante di blocco secondo. Il tuo interruttore è ora bloccato per un utilizzo continuo. Per spegnere l'utensile, basta premere e rilasciare l'interruttore on/off.

3. IMPUGNATURA AUSILIARIA

Far scorrere l'impugnatura sul trapano e ruotarla nella posizione laovorativa desiderata. Per bloccare l'impugnatura ausiliaria, ruotarla in senso orario. Per allentare l'impugnatura ausiliaria, ruotarla in senso antiorario. (Vedi Fig. B)

AVVERTIMENTO: Utilizzare sempre l'impugnatura ausiliaria.

4. CONTROLLO DELLA ROTAZIONE IN AVANTI E INDIETRO

Quando il trapano punta lontano da te, spingere la leva in avanti / indietro (3) verso sinistra “←” per la rotazione in avanti. Spingere la leva in avanti / indietro (3) verso destra per la rotazione indietra“→

AVVERTENZA: Non cambiare mai il senso di rotazione mentre sta ruotando, attendere fino a do si arresta.

5. PROFONDIMETRO REGOLABILE

Inserire il pezzo del trapano nel mandrino. Ruotare l'impugnatura in senso antiorario per allentare l'arresto di profondità. Far scorrere il profondimetro finché la distanza tra il profondimetro e il pezzo del trapano è uguale alla profondità desiderata del foro/vite. Quindi ruotare l'impugnatura in senso orario per bloccare il profondimetro.

6. SELEZIONE DELLA MODALITÀ OPERATIVA (VEDI FIG.C)

Il cambio per ciascuna applicazione è impostato l'interruttore per selezionare la modalità operativa (4). Per cambiare la funzione, premere il pulsante di sblocco (9) e ruotare l'interruttore per selezionare sulla modalità operativa desiderata.

Per foratura e impatti simultanei di calcestruzzo o muratura, selezionare la posizione di foratura del martello.
Per la foratura di acciaio, legno e plastica, selezionare la posizione di foratura rotante.
Solo per impatto - per applicazioni di leggera spezzatura, scalpello e demolizione, selezionare la posizione del martello.
Per la regolazione della posizione di scalpello, selezionare la posizione dell'angolo del pezzo

AVVERTENZA: Si può avviare l'interruttore per selezionare la modalità operativa solo modo si arresta.

AVVERTENZA: L'uso prolungato farà surriscaldare l'alloggiamento in alluminio, rega di non toccarlo.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

Il tuo elettroutensile non richiede lubrificazione o manutenzione aggiuntiva. Non ci sono parti da riparare dall'utente nel tuo elettroutensile. Non utilizzare mai l'acqua o detergenti chimici per pulire il tuo elettroutensile. Pulirlo con un panno asciutto. Conservarlo sempre in un luogo asciutto. Mantenere pulite le fessure di ventilazione del motore. Mantenere tutti i controlli lavorativi senza di polvere. Se il cavo di alimentazione è rotto, darlo sostituire dal produttore, dall'agente di servizio o da persone qualificate per evitare pericoli. Aggiungere circa 10 grammi di lubrificante 1# (circa 2-3 tappi di bottiglia d'acqua) alla scatola ingranaggi ogni 100 ore di funzionamento.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve

essere portato al centro di riciclaggio per un corretto

trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

NOI

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Mantello elettrico

Codice KUX12P (X12P- denominazione del macchinario, rappresentante del martello)

Unzione Martellarre vari materiali

È conforme alle seguenti direttive,,

2006/42/EC

2011/65/EU & (EU)2015/863

2014/30/EU

Gli standard sono conformi a

EN 62841-1

EN IEC 62841-2-6

EN IEC 55014-1

EN IEC 55014-2

EN IEC 61000-3-2

EN 61000-3-3

La persona autorizzata a compilare il documento tecnico,

Nome Marcel Filz

Indirizzo Positec Germany GmbH Postfach 32

Capo ingegnere, test e certificazione

Positec Technology (China) Co., Ltd
