Tipo di prodotto	Trapano a percussione
Marca	Kress
Modello	KUY02P
Tensione nominale	230-240 V ~ 50 Hz
Potenza nominale	650 W
Velocità a vuoto	0-3000 min⁻¹
Frequenza di percussione	0-45000 bpm
Capacità del mandrino	13 mm
Capacità di perforazione nell'acciaio	13 mm
Capacità di perforazione nella muratura	13 mm
Capacità di perforazione nel legno	25 mm
Peso netto	1.69 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione acustica	90 dB(A)
Livello di potenza acustica	101 dB(A)
Vibrazioni (perforazione metallo)	2.87 m/s²
Vibrazioni (perforazione percussione calcestruzzo)	5.98 m/s²
Accessori inclusi	Impugnatura ausiliaria, calibro di profondità
Funzioni principali	Foratura, percussione, rotazione avanti/indietro, variatore di velocità
Manutenzione e pulizia	Pulire con un panno asciutto, non usare detergenti chimici
Sicurezza	Doppio isolamento, indossare protezioni acustiche, oculari, mascherina antipolvere
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente, affidare a un riparatore qualificato
Informazioni generali	Conforme alle norme CE, EN 62841

Domande frequenti - KUY02P KRESS

Come utilizzare il trapano in modalità percussione?

Posizionare il selettore di foratura/impatto sulla posizione simbolo del martello. Utilizzare punte in carburo di tungsteno ad alta velocità per forare muratura, calcestruzzo, ecc.

Come cambiare la punta?

Utilizzare il mandrino senza chiave. Ruotare l'anello del mandrino in senso antiorario per aprire, inserire la punta, quindi serrare ruotando in senso orario. Assicurarsi che la punta sia ben centrata.

Qual è la potenza del trapano Kress KUY02P?

Il trapano ha una potenza nominale di 650 W sotto una tensione di 230-240 V~50 Hz.

Come regolare la velocità?

La velocità è regolabile in modo continuo tramite l'interruttore con dispositivo di blocco. Una pressione maggiore aumenta la velocità. Per una foratura a bassa velocità, premere leggermente.

Come invertire il senso di rotazione?

Utilizzare il comando di rotazione avanti e indietro vicino all'interruttore. Spingerlo a sinistra per la rotazione avanti (oraria) e a destra per la rotazione inversa (antioraria).

Quali accessori sono inclusi con il trapano?

Gli accessori inclusi sono un'impugnatura ausiliaria e un calibro di profondità. Altri accessori possono essere acquistati separatamente.

Come pulire l'utensile?

Scollegare prima l'utensile. Pulirlo con un panno asciutto. Non usare mai acqua o detergenti chimici. Mantenere pulite le fessure di ventilazione.

Cosa fare se il trapano non si avvia?

Controllare prima la spina di alimentazione e la presa di corrente. Assicurarsi che l'interruttore sia in posizione di accensione. Se il problema persiste, contattare un agente autorizzato per la riparazione.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre protezioni acustiche, oculari e una mascherina antipolvere. Utilizzare l'impugnatura ausiliaria. Tenere l'utensile dalle superfici di presa isolate per evitare scosse elettriche in caso di contatto con fili nascosti.

Come mantenere il trapano a lungo termine?

L'utensile non necessita di lubrificazione particolare. Riporlo in un luogo asciutto. Far riparare da un riparatore qualificato se necessario. Non tentare di riparare da soli, non ci sono parti riparabili dall'utente.

MANUALE UTENTE KUY02P KRESS

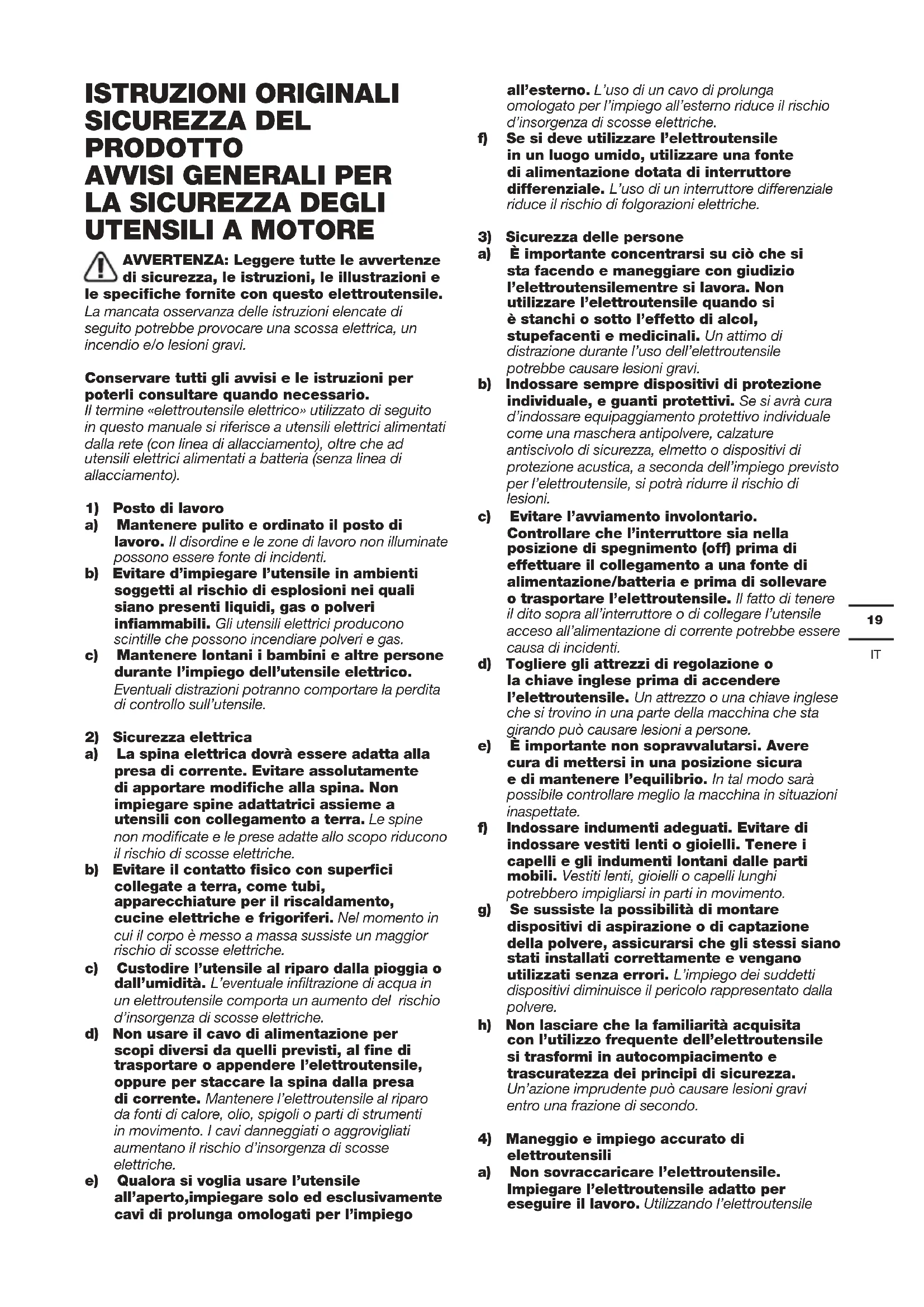

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e specifiche fornite con questo elettroutensile.

La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Posto di lavoro
a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas.
c) Mantenere lontani i bambini e altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull'utensile.

2) Sicurezza elettrica

a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche.

c) Custodire l'utensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d'insorgenza di scosse elettriche.

d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l'elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l'elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego

all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Se si deve utilizzare l'elettroutensile in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensilementre si lavora. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di alcol, stupefacenti e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile potrebbe causare lesioni gravi.

b) Indossare sempre dispositivi di protezione individuale, e guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell'impiego previsto per l'elettroutensile, si potrà ridurre il rischio di lesioni.

c) Evitare l'avviamento involontario. Controllare che l'interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l'elettroutensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile acceso all'alimentazione di corrente potrebbe essere causa di incidenti.

d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'elettroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone.

e) È importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l'equilibrio. In tal modo sarà possibile controllare meglio la macchina in situazioni inaspettate.

f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento.

g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

h) Non lasciare che la familiarità acquisita con l'utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un'azione imprudente può causare lesioni gravi entro una frazione di secondo.

4) Maneggio e impiego accurato di elettroutensili

a) Non sovraccaricare l'elettroutensile. Impiegare l'elettroutensile adatto per eseguire il lavoro. Utilizzando l'elettroutensile

elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.

b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall'elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente.
d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l'apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Eseguire la manutenzione di elettroutensile e accessori. Verificare che le parti mobili dell'elettroutensilefunzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato.
f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno di frequente e sono più facili da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il controllo sicuri dell'elettroutensile in situazioni impreviste.
5) Assistenza
a) Fare riparare l'apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potrà essere salvaguardata la sicurezza dell'apparecchio.

NORME DI SICUREZZA SUPPLEMENTRI PER IL TRAPANO A PERCUSSIONE A BATTERIA

1) Istruzioni di sicurezza per tutte le operazioni
a) Indossare protezioni per le orecchie con tutti i trapani a percussione. L'esposizione al rumore può provocare la perdita dell'udito.
b) Usare le impugnature ausiliarie fornite in

dotazione all'attrezzo. La perdita di controllo può provocare lesioni personali.

c) Qualora si eseguano attività che prevedano il contatto dell'attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l'utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il conseguente rischio di scossa elettrica per l'operatore.
2) Istruzioni di sicurezza quando si usano punte del trapano lunghe
a) Non operare mai a una velocità superiore a quella massima della velocità della punta del trapano. A velocità più elevate, è probabile essere piegata se gli si consente di ruotare liberamente senza toccare il pezzo, con conseguenti lesioni personali.
b) Iniziare sempre la foratura a bassa velocità e con la punta a contatto con il pezzo. A velocità più elevate, è probabile essere piegata se gli si consente di ruotare liberamente senza toccare il pezzo, con conseguenti lesioni personali.
c) Applicare la pressione solo in linea diretta con la punta e non dare una pressione eccessiva. Le punte possono piegarsi causando rotture o perdita di controllo, con conseguenti lesioni personali.

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni
	Indossare protezione per le orecchie
	Indossare protezione per gli occhi
	Indossare una mascherina antipolvere
	Doppio isolamento
	Indossare guanti protettivi
	Prima di qualsiasi intervento sulla macchina, scollegare la spina dalla presa di corrente.
	Trapano a Percussione
	Trapanatura
	Legno
	Metallo
	Plastica
	Calcestruzzo
	Muratura
	Alta velocità
	Bassa velocità
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELENCO DEI COMPONENTI

1. MANDRINO AUTOSERRANTE

2. IMPUGNATURA AUSILIARIA

3. SELETTORE TRAPANO A PERCUSSIONE O TRAPANATURA

4. PULSANTE DI BLOCCO

5.	INTERRUTTORE D'ACCENSIONE/SPEGNIMENTO
6.	CONTROLLO ROTAZIONE AVANTI EDINDIETRO

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice KUY02P (Y02P designazione del macchinario rappresentativo del Trapano a percussione)

Tensione nominale 230-240V~50Hz
Potenza nominale 650W
Velocità a vuoto nominale 0~3000/min
Velocità nominale impatto 0-45000bpm
Capacità mandrino 13mm
Capacità di foratura	Acciaio 13mm
	Muratura 13mm
	Legno 25mm
Peso
Classe protezione

ACCESSORI

Impugnatura ausiliaria 1
Asta di profondità 1

INFORMAZIONI SUL RUMORE

Pressione sonora ponderata A L	_pA =90dB(A)
Potenza sonora ponderata A L	_wA =101dB(A)
K_PA & K_WA 5dB(A)

Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841:

Foratura su metallo	Valore emissione vibrazioni a_h,D= 2.87 m/s ^2
Foratura a percussione su cemento	Valore emissione vibrazioni a_h,ID = 5.98m/s^2
	Incertezza K = 1.5m/s^2

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro.

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell'esposizione.

AVVERTENZA: le emissioni di vibrazioni e sonore durante l'uso effettivo dell'elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell'elettroutensile:

Come viene usato l'elettroutensile e quali sono i materiali tagliati o forati.

Le condizioni e la buona manutenzione dell'elettroutensile.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore.

L'adeguatezza dell'utilizzo dell'elettroutensile rispetto a quanto previsto.

Questo elettroutensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se l'utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore.

Pianificare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORME ALLE NORME

La macchina è idonea per l'esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, e nelle materie plastiche.

Azione Figura
Avvitamento e rimozione del manico ausiliario AVVERTENZA: Controllare e ruotare saldamente la maniglia prima dell’uso per evitare incidenti.	VedereFigura. A1,A2
Regolazione del Mandrino	VedereFigura.B1,B2
Collegare l'alimentazione	VedereFigura. C
Interruttore di accensione/spegnimento e pulsante "lock-on"	VedereFigura. D
Controllo rotazione avanti ed indietro Nota: Non azionare mai il commando avanti/indietro mentre il trapano è in funzione o con l'interruttore on/off in posizione di blocco, altrimenti si rischia di danneggiare il trapano.	VedereFigura. E
Controllo percussione o trapanatura	VedereFigura. F

CONSIGLI SUL FUNZIONAMENTO DEL TRAPANO

Portare il selettore foratura/percussione sul simbolo "percussione". Usare sempre punte al tungsteno indurite al carbonio per la foratura di muri e cemento, lavorando ad alta velocità.

2. FORARE ACCIAIO

Portare il selettore foratura/percussione sul simbolo "foratura". Usare sempre punte HSS per forare l'acciaio, lavorando a bassa velocità.

3. FORI PILOTA

Quando si deve eseguire un foro grande su un materiale molto duro (p.e. acciaio), si consiglia di eseguire prima un foro più piccolo prima di usare una punta molto grande.

4. FORARE MATTONELLE

Portare il selettore foratura/percussione sul simbolo "foratura" per forare la mattonella. Una volta penetrata la mattonella, passare alla posizione "percussione".

5. RAFFREDDAMENTO DEL MOTORE

Se l'attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.

Se è necessario sostuire il cavo di alimentazione, tale operazione deve essere effettuata dal produttore o da un suo agente per evitare un pericolo alla sicurezza.

RISOLUZIONE GUASTI

1. Se l'apparecchiatura non si avvia, per prima cosa controllare la presa di corrente.
2. Se il trapano non fora correttamente, controllare la punta del trapano, e sostituirla se usurata. Controllare che il trapano sia orientato per il funzionamento normale.
3. Se il guasto non può essere riparato, portare l'utensile a un rivenditore autorizzato per eseguire la riparazione.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare ■ deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Trapano a percussione

Codice KUY02P (Y02P- designazione del macchinario rappresentativo del Trapano a percussione)

Funzioni noioso fori in vari materiali

È conforme alle seguenti direttive,,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

conforme a,

EN 62841-1

EN 62841-2-1

EN 55014-1

EN 55014-2

EN IEC 61000-3-2

EN 61000-3-3

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/06/06

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
