Tipo de produto	Furadeira de impacto
Marca	Kress
Modelo	KUY02P
Tensão nominal	230-240 V ~ 50 Hz
Potência nominal	650 W
Velocidade sem carga	0-3000 min⁻¹
Frequência de impacto	0-45000 bpm
Capacidade do mandril	13 mm
Capacidade de perfuração em aço	13 mm
Capacidade de perfuração em alvenaria	13 mm
Capacidade de perfuração em madeira	25 mm
Peso líquido	1.69 kg
Classe de proteção	II (isolamento duplo)
Nível de pressão sonora	90 dB(A)
Nível de potência sonora	101 dB(A)
Vibrações (perfuração em metal)	2.87 m/s²
Vibrações (perfuração com impacto em concreto)	5.98 m/s²
Acessórios incluídos	Punho auxiliar, medidor de profundidade
Funções principais	Perfuração, impacto, rotação para frente/trás, variador de velocidade
Manutenção e limpeza	Limpar com um pano seco, sem produtos químicos
Segurança	Isolamento duplo, usar proteção auditiva, ocular, máscara antipoeira
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário, confiar a um reparador qualificado
Informações gerais	Conforme as normas CE, EN 62841

Perguntas frequentes - KUY02P KRESS

Como usar a furadeira no modo impacto?

Coloque o seletor de perfuração/impacto na posição símbolo do martelo. Use brocas de carboneto de tungstênio de alta velocidade para perfurar alvenaria, concreto, etc.

Como trocar a broca?

Use o mandril sem chave. Gire o anel do mandril no sentido anti-horário para abrir, insira a broca e aperte girando no sentido horário. Certifique-se de que a broca esteja bem centralizada.

Qual é a potência da furadeira Kress KUY02P?

A furadeira tem uma potência nominal de 650 W sob uma tensão de 230-240 V~50 Hz.

Como ajustar a velocidade?

A velocidade é ajustável continuamente através do interruptor com dispositivo de travamento. Uma pressão mais forte aumenta a velocidade. Para perfuração em baixa velocidade, pressione levemente.

Como inverter o sentido de rotação?

Use o controle de rotação para frente e reversa localizado perto do interruptor. Empurre para a esquerda para rotação para frente (sentido horário) e para a direita para rotação reversa (sentido anti-horário).

Quais acessórios estão incluídos com a furadeira?

Os acessórios incluídos são um punho auxiliar e um medidor de profundidade. Outros acessórios podem ser comprados separadamente.

Como limpar a ferramenta?

Primeiro, desconecte a ferramenta. Limpe-a com um pano seco. Nunca use água ou produtos químicos de limpeza. Mantenha as fendas de ventilação limpas.

O que fazer se a furadeira não ligar?

Verifique primeiro o plugue de alimentação e a tomada. Certifique-se de que o interruptor esteja na posição ligado. Se o problema persistir, entre em contato com um agente autorizado para reparo.

Quais são as precauções essenciais de segurança?

Use sempre proteção auditiva, ocular e máscara antipoeira. Use o punho auxiliar. Segure a ferramenta pelas superfícies de aperto isoladas para evitar choques elétricos em caso de contato com fios ocultos.

Como manter a furadeira a longo prazo?

A ferramenta não necessita de lubrificação especial. Guarde-a em local seco. Faça reparos por um reparador qualificado, se necessário. Não tente reparar você mesmo, não há peças reparáveis pelo usuário.

MANUAL DE UTILIZADOR KUY02P KRESS

ISTRUZIONI SUL FUNZIONAMENTO

MONTAGGIO E FUNZIONAMENTO

1. FORARE MURI E CEMENTO

INSTRUCCIONES DE FUNCIONAMIENTO

MONTAJE Y FUNCIONAMIENTO

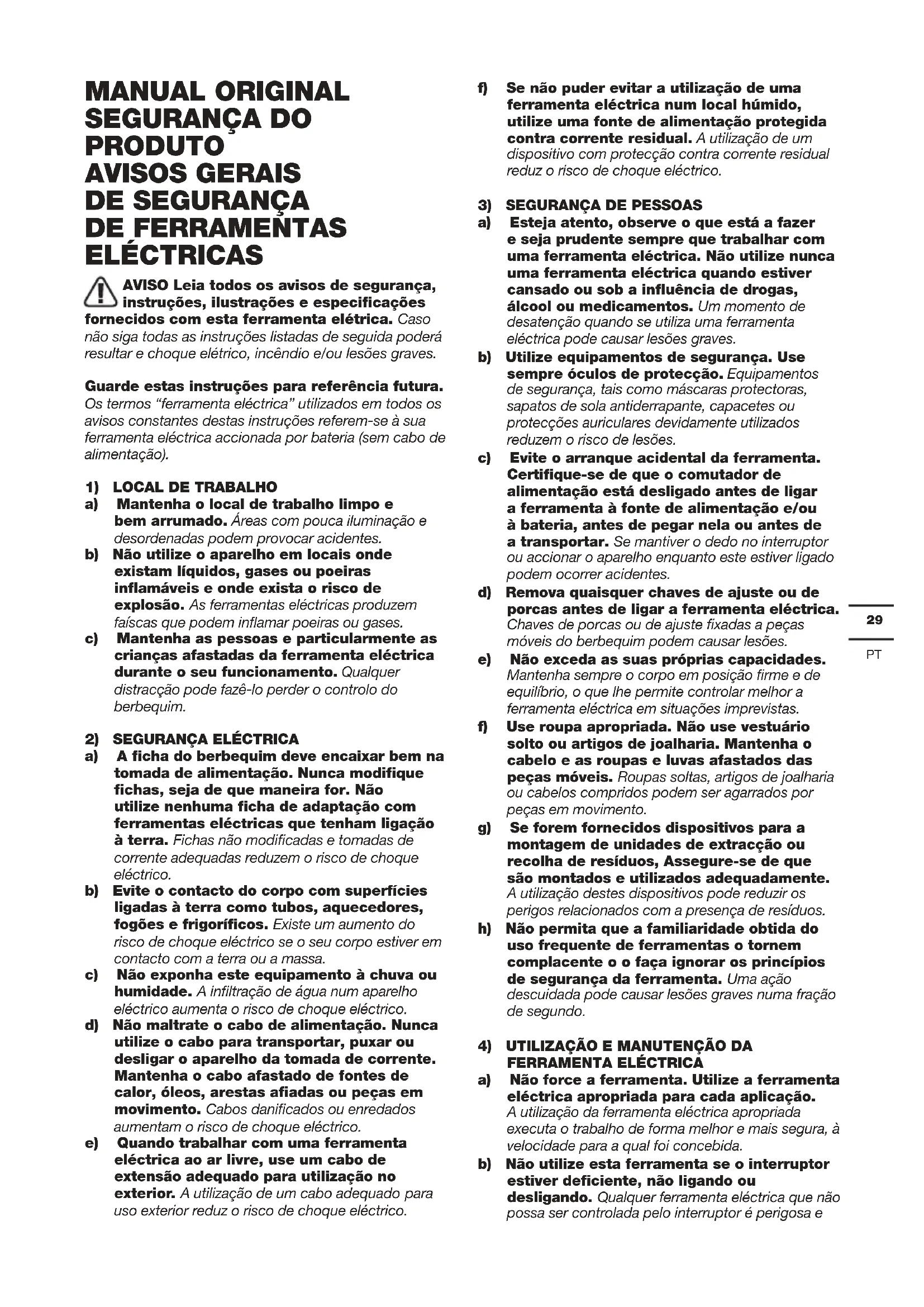

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso

não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO
a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.

c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.

d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico.

e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico.

f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.

b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.

c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.

d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões.

e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.

f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.

g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.

b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e

deve ser reparada.

c) Desligue a ficha da tomada elétrica e/ou remova o conjunto de pilhas, caso seja possível removê-lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta.
d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.
e) Realize a manutenção de ferramentas elétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.
f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar.
g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.
h) Mantenha as pegas e as superfícies de aderência secas, limpas e sem óleo e massa lubrificante. As pegas e superfícies de aderência escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.
5) ASSISTÊNCIA TÉCNICA
a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.

PONTOS DE SEGURANÇA ADICIONAL PARA O SEÚ BERBEQUIM

1) Instruções de segurança para todas as operações
a) Use os protectores de ouvidos quando usa berbequins de impacto. A exposição ao barulho pode causar perda de audição.
b) Use as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode causar danos pessoais.
c) Segure a ferramenta agarrando as superfícies isoladas ao executar uma operação onde a ferramenta cortante pode

entrar em contacto com fios eléctricos escondidos ou com o seu próprio cabo eléctrico. O contacto com um fio com corrente fará com que as peças de metal expostas da ferramenta fiquem com corrente e dêem choque ao operador.

2) Instruções de segurança ao usar brocas longas
a) Nunca opere em velocidade mais alta que a taxa máxima de velocidade da broca. Em velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais.
b) Sempre comece a perfurar em baixa velocidade e com a ponta da broca em contato com a peça de trabalho. Em velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais.
c) Aplique pressão apenas em linha direta com a ponta e não aplique pressão excessiva. As brocas podem dobrar, causando quebra ou perda de controle, resultando em ferimentos pessoais.

SÍMBOLOS

	Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções
	Usar protecção para os ouvidos
	Usar protecção ocular
	Usar máscara contra o pó
	Duplo isolamento
	Usar luvas de proteção
	Antes de realizar qualquer trabalho na própria máquina, retire a ficha de alimentação da tomada.
	Perfuração com martelo.
	Perfuração
	Madeira
	Metal
	Plástico
	Cimento
	Alvenaria
	Alta velocidade
	Baixa velocidade
	Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

DADOS TÉCNICOS

Tipo KUY02P (Y02P- designação de aparelho mecânico, representativo de Berbequim com percussão)

Tensão nominal 230-240V~50Hz
Potência nominal 650W
Velocidade nominal em vazio 0~3000/min
Taxa de Impacto avaliada 0-45000bpm
Capacidade de mandril 13mm
Capacidade de perfuração	Aço 13mm
	Alvenaria 13mm
	Madeira 25mm
Peso de máquina
Classe de protecção

ACESSÓRIOS

Pega auxiliar 1
Limitador da espessura 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

DADOS SOBRE RUÍDOS

Pressão de som avaliada L	_pA =90dB(A)
Potência de som avaliada	L_wA =101dB(A)
K_PA & K_WA	5dB(A)

Usar protecção para os ouvidos.

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 62841:

Furar metal	Valor da emissão da vibração a_h,D= 2.87 m/s^2
Furar cimento com berbequim de percursão	Valor da emissão da vibração a_h,ID= 5.98m/s^2
	Instabilidade K = 1.5m/s^2

O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste normalizado e poderão ser utilizados para comparar ferramentas entre si.

O valor total de vibração declarado e o valor de emissão de ruído declarado também poderão ser utilizados numa avaliação preliminar da exposição.

AVISO: a vibração e as emissões de ruído durante o uso efetivo da ferramenta elétrica

podem diferir do valor declarado, em função das formas como a ferramenta é utilizada, especialmente no que se refere ao tipo de peça de trabalho que é processada em função dos seguintes exemplos e de outras variações sobre como a ferramenta é utilizada:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições.

A tensão de aderência nas pegas e se são utilizados acessórios anti-vibração e ruído.

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

Aviso: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização er em conta todas as partes do ciclo de operação, os tempos em que a ferramenta está desligada e lo está em funcionamento, mas inactiva, ou seja, realizando o seu trabalho. Isto poderá reduzir cativamente o nível de exposição durante o lo total de trabalho.

Ajudar a minimizar a sua vibração e risco de exposição ao ruído.

Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável).

Se a ferramenta tiver de ser utilizada regularmente, invista em acessórios anti-vibração e anti-ruído.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

FUNCIONAMENTO

NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO CONFORME AS DISPOSIÇÕES

O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, e plástico.

MONTAGEM E FUNCIONAMENTO

Ação Figura
Fixação e desbloqueio do punho auxiliarAviso! Verifique e rode sempre o punho firmemente antes de utilizar para evitar qualquer acidente.	Ver Fig. A1, A2

Ajuste do mandril	Ver Fig.B1,B2
Conecte o poder Ver Fig. C
Interruptor On/Off e botão de bloqueio Ver Fig. D
Controlo de rotação para diante e inversoNota: Nunca desloque o selector de rotação quando o berbequim estiver a funcionar ou com o botão de alimentação bloqueado uma vez que tal irá danificar o berbequim.	Ver Fig. E
Controlo de selecção berbequim ou martelo	Ver Fig. F

SUGESTÕES DE TRABALHO PARA A SUA BROCA

1. PARA FURAR ALVENARIA E BETÃO

Desloque o selector de função do berbequim para a posição assinalada com o símbolo de um martelo. As brocas de carboneto de tungsténio devem ser sempre utilizadas para perfuração a alta velocidade de alvenaria, de betão, etc.

2. PARA FURAR AÇO

Desloque o selector de função do berbequim para a posição assinalada com o símbolo de uma broca. As brocas HSS devem ser sempre utilizadas para perfurar aço a uma velocidade inferior.

3. FUROS DE GUIAMENTO

Para abrir um buraco de grandes dimensões em material duro (i.e. aço), recomendamos-lhe que comece por fazer um pequeno furo de guiamento antes de passar para uma broca maior.

4. PARA FURAR AZULEJO

Desloque o selector de função do berbequim para a posição assinalada com o símbolo de uma broca para poder perfurar o azulejo. Após penetração da broca no azulejo, desloque o selector de função para a posição assinalada com o símbolo de um martelo.

5. Deixe o motor arrefecer

Se a sua ferramenta eléctrica se tornar demasiado quente, acerte a velocidade para o máximo e faça-a trabalhar sem carga durante 2-3 minutos para arrefecer o motor.

MANUTENÇÃO

Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional.

A ferramenta não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta.

Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos operacionais livres de pó. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta.

Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

Se for necessária a substituição do cabo de alimentação, esta tem de ser realizada pelo fabricante ou pelo seu agente de modo a evitar um risco para a segurança.

RESOLUÇÃO DE PROBLEMAS

1. Se a ferramenta não ligar, comece por verificar a ligação da ficha à tomada eléctrica.
2. Se a broca não furar, verifique se esta está gasta e substitua-a se for esse o caso. Para uma utilização normal, certifique-se de que o berbequim está definido para a rotação para a frente.
3. Se não for possível resolver o problema, leve o aparelho a um revendedor autorizado para reparação.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los.

Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Declaramos que o produto

Descrição Berbequim com percussão

Tipo KUY02P (Y02P- designação de aparelho mecânico, representativo de Berbequim com percussão)

Função perfuração de materiais diversos

Cumpre as seguintes Directivas:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Normas em conformidade com:

EN 62841-1

EN 62841-2-1

EN 55014-1

EN 55014-2

EN IEC 61000-3-2

EN 61000-3-3

Pessoa autorizada a compilar o ficheiro técnico,

Nome Marcel Filz

Endereço Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/06/06

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd
