Tipo de produto	Furadeira de impacto (martelo elétrico)
Marca	Kress
Modelo	KUX12P
Tensão nominal	230-240 V ~50 Hz
Potência nominal	850 W
Velocidade em vazio	1300/min
Taxa de impacto nominal	5500 bpm
Energia de impacto	3,0 J
Capacidade máxima de perfuração (concreto)	26 mm
Capacidade máxima de perfuração (aço)	13 mm
Capacidade máxima de perfuração (madeira)	30 mm
Peso	2,8 kg
Isolação dupla	Sim
Modos de operação	Perfuração rotativa, perfuração com martelo, cinzelamento
Rotação para frente/trás	Sim, com controle de velocidade variável
Punho auxiliar	Incluso, ajustável
Medidor de profundidade	Incluso, ajustável
Porta-ferramenta	Mandril SDS+ (por tipo de máquina)
Nível de pressão sonora (LpA)	89,9 dB(A)
Nível de potência sonora (LWA)	101,9 dB(A)
Vibrações (perfuração com martelo)	7,685 m/s² (incerteza K=1,5 m/s²)
Vibrações (cinzelamento)	14,236 m/s² (incerteza K=1,5 m/s²)
Manutenção	Limpar com um pano seco; lubrificar a caixa de engrenagens a cada 100 h
Segurança	Proteção auditiva, ocular, máscara antipoeira recomendados
Acessórios incluídos	Punho auxiliar, medidor de profundidade

Perguntas frequentes - KUX12P KRESS

Como mudar o sentido de rotação da furadeira Kress KUX12P?

Para mudar o sentido de rotação, use a alavanca para frente/trás (3) localizada perto do interruptor. Empurre-a para a esquerda ← para rotação para frente (perfuração) e para a direita → para rotação para trás (desaparafusar). Certifique-se de que a ferramenta está completamente parada antes de mudar o sentido.

Quais são os modos de operação disponíveis e como selecioná-los?

A furadeira KUX12P oferece três modos: perfuração rotativa (para aço, madeira, plástico), perfuração com martelo (concreto, alvenaria) e cinzelamento (raspagem, demolição). Para selecionar um modo, pressione o botão de destravamento (9) e gire o seletor (4) para a posição desejada. Mude de modo apenas quando a ferramenta estiver desligada.

Como ajustar a profundidade de perfuração?

Use o medidor de profundidade (6) fornecido. Afrouxe o punho auxiliar girando no sentido anti-horário, deslize o medidor até que a distância entre sua extremidade e a ponta da broca corresponda à profundidade desejada, então aperte o punho girando no sentido horário.

Qual é a potência e a capacidade de perfuração da Kress KUX12P?

A furadeira tem potência de 850 W. Ela pode perfurar até 26 mm em concreto, 13 mm em aço e 30 mm em madeira. A velocidade em vazio é de 1300 rpm com uma taxa de impacto de 5500 bpm e energia de impacto de 3,0 J.

Como fazer a manutenção da furadeira para garantir sua longevidade?

Sempre desconecte a ferramenta antes da manutenção. Limpe-a com um pano seco; nunca use água ou produtos químicos. A cada 100 horas de operação, adicione aproximadamente 10 g de lubrificante 1# na caixa de engrenagens (cerca de 2-3 tampas de garrafa). Mantenha as aberturas de ventilação limpas.

A furadeira possui isolação dupla?

Sim, a Kress KUX12P possui isolação dupla, o que significa que não requer aterramento. Isso oferece proteção adicional contra choques elétricos. No entanto, certifique-se de usar extensões adequadas para uso externo, se necessário.

Quais equipamentos de proteção são recomendados durante o uso?

Use sempre proteção auditiva (o ruído pode atingir 101,9 dB(A)), óculos de segurança e uma máscara antipoeira. Use o punho auxiliar para melhor controle. Em caso de trabalho prolongado, faça pausas para reduzir a exposição às vibrações.

O que fazer se a furadeira não ligar?

Verifique se o plugue está bem conectado e se a tomada funciona. Certifique-se de que o botão de travamento do interruptor (2) não está engatado: se estiver, pressione e solte o interruptor para destravá-lo. Se o problema persistir, entre em contato com um serviço de reparo qualificado.

Como usar a função de travamento do interruptor para operação contínua?

Pressione o interruptor liga/desliga (1), depois o botão de travamento (2). Solte primeiro o interruptor, depois o botão de travamento. A ferramenta funciona continuamente. Para parar, pressione e solte o interruptor. Nunca trave o interruptor se a ferramenta puder causar perigo.

Quais acessórios estão incluídos com a furadeira KUX12P?

A embalagem padrão contém um punho auxiliar e um medidor de profundidade. Brocas e cinzéis não estão incluídos; recomendamos comprar acessórios de qualidade do revendedor. Consulte a embalagem dos acessórios para mais informações sobre compatibilidade.

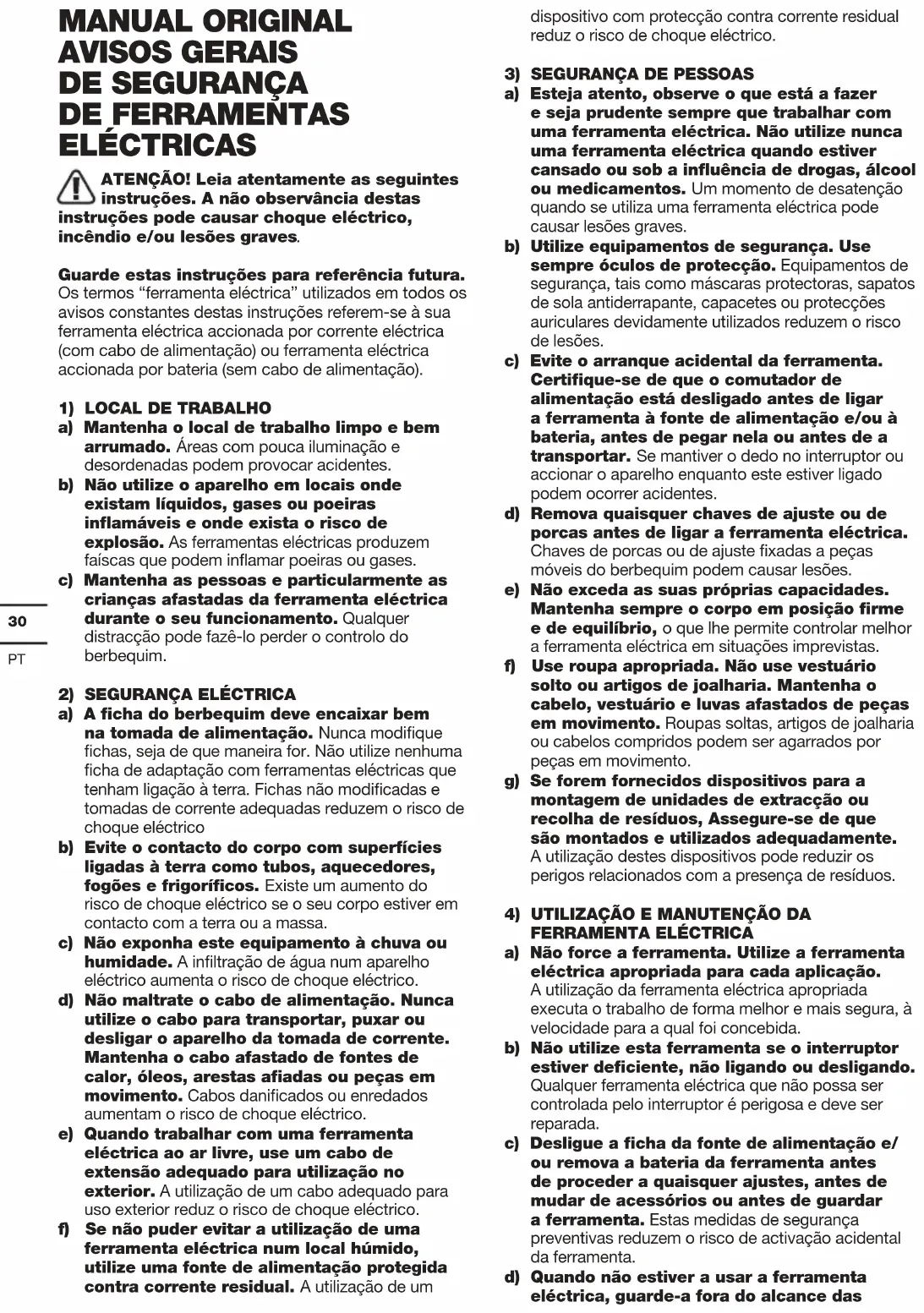

MANUAL DE UTILIZADOR KUX12P KRESS

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO
a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico

b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.

c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.

d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico.

e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico.

f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um

dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS
a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.
b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.
c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.
d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões.
e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.
f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.
g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.
4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA
a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.
b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta.
d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das

crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.

e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.
f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar.
g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

5) ASSISTÊNCIA TÉCNICA
a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.

AVISOS DE SEGURANÇA DO MARTELO

1) Instruções de segurança para todas as operações
a) Use protetores auriculares. A exposição ao barulho pode causar perda de audição.
b) Use as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode causar danos pessoais.
c) Segure a ferramenta elétrica pelas superfícies de pega isoladas, quando executar uma operação em que o acessório de corte ou fixadores possam entrar em contacto com os cabos ocultos. Quando em contacto com um cabo “ativo”, o acessório de corte ou fixadores podem tornar as peças de metal ou a ferramenta elétrica “ativas” e causar um choque elétrico no operador.
2) Instruções de segurança ao usar brocas longas com martelos rotativos
a) Comece sempre a perfuração a uma velocidade baixa e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca provavelmente dobrará se conseguir girar livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos pessoais.
b) Aplique pressão apenas na linha direta com a broca, sem aplicar pressão excessiva. As

brocas podem dobrar, causando quebra ou perda de controlo e resultando em ferimentos pessoais.

REGRAS DE SEGURANÇA ADICIONAIS PARA MARTELO

	Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções
	Usar protecção para os ouvidos
	Usar protecção ocular
	Usar máscara contra o pó
	Duplo isolamento
	Atenção
	Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

DADOS TÉCNICOS

Typo KUX12P (X12P-designação de máquinas, representativa de martelo)

Voltagem 230-240V~50Hz
Potência avaliada 850W
Velocidade sem-carga avaliada 1300/min
Taxa de impacto 5500bpm
Impacto 3.0J
Capacidade de perfuração máxima	Alvenaria 26mm
	Aço 13mm
	Madeira 30mm
Duplo isolamento
Peso da máquina		2.8kg

INFORMAÇÕES SOBRE RUÍDO

Uma pressão sonora ponderada L	_pA :89.9dB(A)
Uma potência sonora ponderada L	_pA :101.9dB(A)
K_PA & K_WA 3.0dB(A)

Use proteção para os ouvidos.

INFORMAÇÕES SOBRE VIBRAÇÕES

Valores totais da vibração (soma do vetor triax) determinados de acordo com a EN 62841:

Descrição do modo	Valor de emissão de vibração	Incerteza K
Martelo de perfuração em concreto	a_h,HD=7,685m/s^2	K=1.5 m/s^2
Cinzelamento a	_h,Cheq=14,236m/s^2	K=1.5 m/s^2

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição.

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir valores declarados, dependendo da forma como a

ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização em ter em conta todas as partes do ciclo de ção, como tempos em que a ferramenta está cada e quando está em funcionamento, mas para, ou seja, não realizando o seu trabalho. Isto é reduzir significativamente o nível de exposição de o período total de trabalho.

Como minimizar o seu risco de

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

INSTRUÇÕES DE OPERAÇÃO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

1. INTERRUPTOR DE LIGA/DESLIGA COM CONTROLE DE VELOCIDADE VARIÁVEL

Pressione para iniciar e solte para parar sua ferramenta. Esta ferramenta possui um interruptor de velocidade variável(1) que fornece velocidades mais altas com aumento da pressão no gatilho-a velocidade é controlada variando a pressão aplicada ao interruptor. (Veja Fig.A)

2. BOTÃO DE BLOQUEIO DO INTERRUPTOR

Pressione o botão liga/desliga (1) e, em seguida, o botão de bloqueio (2) (consulte a Fig.A) solte primeiro o botão liga/desliga e o botão de bloqueio segundo. Agora seu interruptor está bloqueado para uso contínuo. Para

desligar sua ferramenta, basta pressionar e soltar o botão liga/desliga.

3. ALÇA AUXILIAR

Deslize a alça na broca e gire para a posição de trabalho desejada. Para prender a alça auxiliar, gire a alça no sentido horário. Para soltar a alça auxiliar, gire a alça no sentido anti-horário. (Veja Fig. B)

ATENÇÃO: Sempre use a alça auxiliar.

4. CONTROLE DE ROTAÇÃO PARA FRENTE E PARA TRÁS

Com a broca apontada para longe de você, empurre a alavanca de avanço/reverso (3) para a esquerda “← para rotação para frente. Empurre a alavanca de avanço/reverso (3) para a direita para rotação reversa “→”.

AVISO: Nunca mude o sentido de rotação enquanto a ferramenta estiver girando, darde até que ela pare.

5. MEDIDOR DE PROFUNDIDADE AJUSTÁVEL

Encaixe a broca no mandril. Solte a parada de profundidade girando a alça no sentido anti-horário. Deslize o medidor de profundidade até que a distância entre a extremidade do medidor de profundidade e a ponta da broca seja igual à profundidade do furo/parafuso que você deseja fazer. Prenda o medidor de profundidade girando a alça no sentido horário.

6. SELEÇÃO DO MODO DE FUNÇÃO (VEJA FIG.C)

A operação da caixa de velocidades para cada aplicação é definida com o interruptor de seleção do modo de função (4). Para alternar entre funções, pressione o botão de desbloqueio (9) e gire o seletor para o modo de operação desejado.

Para perfuração e impacto simultâneos de concreto ou alvenaria, escolha a posição de perfuração do Martelo.
Para perfurar aço, madeira e plástico, escolha a posição de perfuração rotativa.
Somente para impacto - para aplicações de lascas, cinzéis e demolições leves, escolha a posição Martelo.
Para o ajuste da posição do cinzel, escolha a posição do ângulo da broca

AVISO: O seletor de modo de operação pode ser acionado apenas parado.

AVISO: O uso prolongado fará com que a caixa de alumínio fique quente, não toque.

MANUTENÇÃO

Remova o plugue da tomada antes de realizar qualquer ajuste, serviço ou manutenção.

Sua ferramenta elétrica não requer lubrificação ou manutenção adicional. Não há peças que possam ser reparadas pelo usuário em sua ferramenta elétrica. Nunca use produtos de limpeza com água ou produtos químicos para limpar sua ferramenta elétrica. Limpe com um pano seco. Sempre guarde sua ferramenta elétrica em um local seco. Mantenha os slots de ventilação do motor limpos. Mantenha todos os controles de trabalho livres de poeira.

Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas qualificadas da mesma forma para evitar riscos.

Adicione aproximadamente 10 gramas de lubrificante #1 (cerca de 2-3 tampas de garrafa de água) à caixa de engrenagens a cada 100 horas de operação.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte

a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Declaramos que o produto

Descrição Martelo elétrico

Tipo KUX12P (X12P- designação de máquinas, representativa de martelo)

Função Martelando vários materiais

Cumpre as seguintes Directivas:

2006/42/EC

2011/65/EU & (EU)2015/863

2014/30/EU

Normas em conformidade com:

EN 62841-1

EN IEC 62841-2-6

EN IEC 55014-1

EN IEC 55014-2

EN IEC 61000-3-2

EN 61000-3-3

A pessoa autorizada a compilar o arquivo técnico,

Nome Marcel Filz

Endereço Positec Germany GmbH Postfach 32

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd
