KUX12P - Perceuse KRESS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion (marteau électrique)
Marque	Kress
Modèle	KUX12P
Tension nominale	230-240 V ~50 Hz
Puissance nominale	850 W
Vitesse à vide	1300/min
Cadence de frappe nominale	5500 bpm
Énergie d'impact	3,0 J
Capacité de perçage max. (béton)	26 mm
Capacité de perçage max. (acier)	13 mm
Capacité de perçage max. (bois)	30 mm
Poids	2,8 kg
Double isolation	Oui
Modes de fonctionnement	Perçage rotatif, perçage par marteau, burinage
Rotation avant/arrière	Oui, avec contrôle de vitesse variable
Poignée auxiliaire	Incluse, réglable
Jauge de profondeur	Incluse, réglable
Porte-outil	Mandrin SDS+ (par type de machine)
Niveau de pression acoustique (LpA)	89,9 dB(A)
Niveau de puissance acoustique (LWA)	101,9 dB(A)
Vibrations (perçage marteau)	7,685 m/s² (incertitude K=1,5 m/s²)
Vibrations (burinage)	14,236 m/s² (incertitude K=1,5 m/s²)
Entretien	Nettoyer avec un chiffon sec ; lubrifier la boîte de vitesses toutes les 100 h
Sécurité	Protection auditive, oculaire, masque anti-poussière recommandés
Accessoires inclus	Poignée auxiliaire, jauge de profondeur

FOIRE AUX QUESTIONS - KUX12P KRESS

Comment changer le sens de rotation de la perceuse Kress KUX12P ?

Pour changer le sens de rotation, utilisez le levier avant/arrière (3) situé près de l'interrupteur. Poussez-le vers la gauche ← pour une rotation avant (perçage) et vers la droite → pour une rotation arrière (dévissage). Assurez-vous que l'outil est complètement arrêté avant de changer le sens.

Quels sont les modes de fonctionnement disponibles et comment les sélectionner ?

La perceuse KUX12P propose trois modes : perçage rotatif (pour acier, bois, plastique), perçage par marteau (béton, maçonnerie) et burinage (écaillage, démolition). Pour sélectionner un mode, appuyez sur le bouton de déverrouillage (9) et tournez le sélecteur (4) sur la position souhaitée. Ne changez de mode que lorsque l'outil est éteint.

Comment régler la profondeur de perçage ?

Utilisez la jauge de profondeur (6) fournie. Desserrez la poignée auxiliaire en tournant dans le sens inverse des aiguilles d'une montre, faites glisser la jauge jusqu'à ce que la distance entre son extrémité et la pointe du foret corresponde à la profondeur souhaitée, puis resserrez la poignée en tournant dans le sens horaire.

Quelle est la puissance et la capacité de perçage de la Kress KUX12P ?

La perceuse a une puissance de 850 W. Elle peut percer jusqu'à 26 mm dans le béton, 13 mm dans l'acier et 30 mm dans le bois. La vitesse à vide est de 1300 tr/min avec une cadence de frappe de 5500 bpm et une énergie d'impact de 3,0 J.

Comment entretenir la perceuse pour garantir sa longévité ?

Débranchez toujours l'outil avant l'entretien. Nettoyez-le avec un chiffon sec ; n'utilisez jamais d'eau ni de produits chimiques. Toutes les 100 heures de fonctionnement, ajoutez environ 10 g de lubrifiant 1# dans la boîte de vitesses (environ 2-3 bouchons de bouteille). Gardez les fentes de ventilation propres.

La perceuse est-elle équipée d'une double isolation ?

Oui, la Kress KUX12P est à double isolation, ce qui signifie qu'elle ne nécessite pas de mise à la terre. Cela offre une protection supplémentaire contre les chocs électriques. Veillez toutefois à utiliser des rallonges adaptées à un usage extérieur si nécessaire.

Quels équipements de protection sont recommandés lors de l'utilisation ?

Portez toujours une protection auditive (le bruit peut atteindre 101,9 dB(A)), des lunettes de sécurité et un masque anti-poussière. Utilisez la poignée auxiliaire pour un meilleur contrôle. En cas de travail prolongé, prévoyez des pauses pour réduire l'exposition aux vibrations.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que le bouton de verrouillage de l'interrupteur (2) n'est pas enclenché : si c'est le cas, appuyez et relâchez l'interrupteur pour le déverrouiller. Si le problème persiste, contactez un service de réparation qualifié.

Comment utiliser la fonction de verrouillage de l'interrupteur pour un fonctionnement continu ?

Appuyez sur l'interrupteur marche/arrêt (1), puis sur le bouton de verrouillage (2). Relâchez d'abord l'interrupteur, puis le bouton de verrouillage. L'outil fonctionne en continu. Pour l'arrêter, appuyez et relâchez l'interrupteur. Ne verrouillez jamais l'interrupteur si l'outil risque de provoquer un danger.

Quels accessoires sont inclus avec la perceuse KUX12P ?

L'emballage standard contient une poignée auxiliaire et une jauge de profondeur. Les forets et burins ne sont pas inclus ; nous recommandons d'acheter des accessoires de qualité auprès du revendeur. Consultez l'emballage des accessoires pour plus d'informations sur la compatibilité.

MODE D'EMPLOI KUX12P KRESS

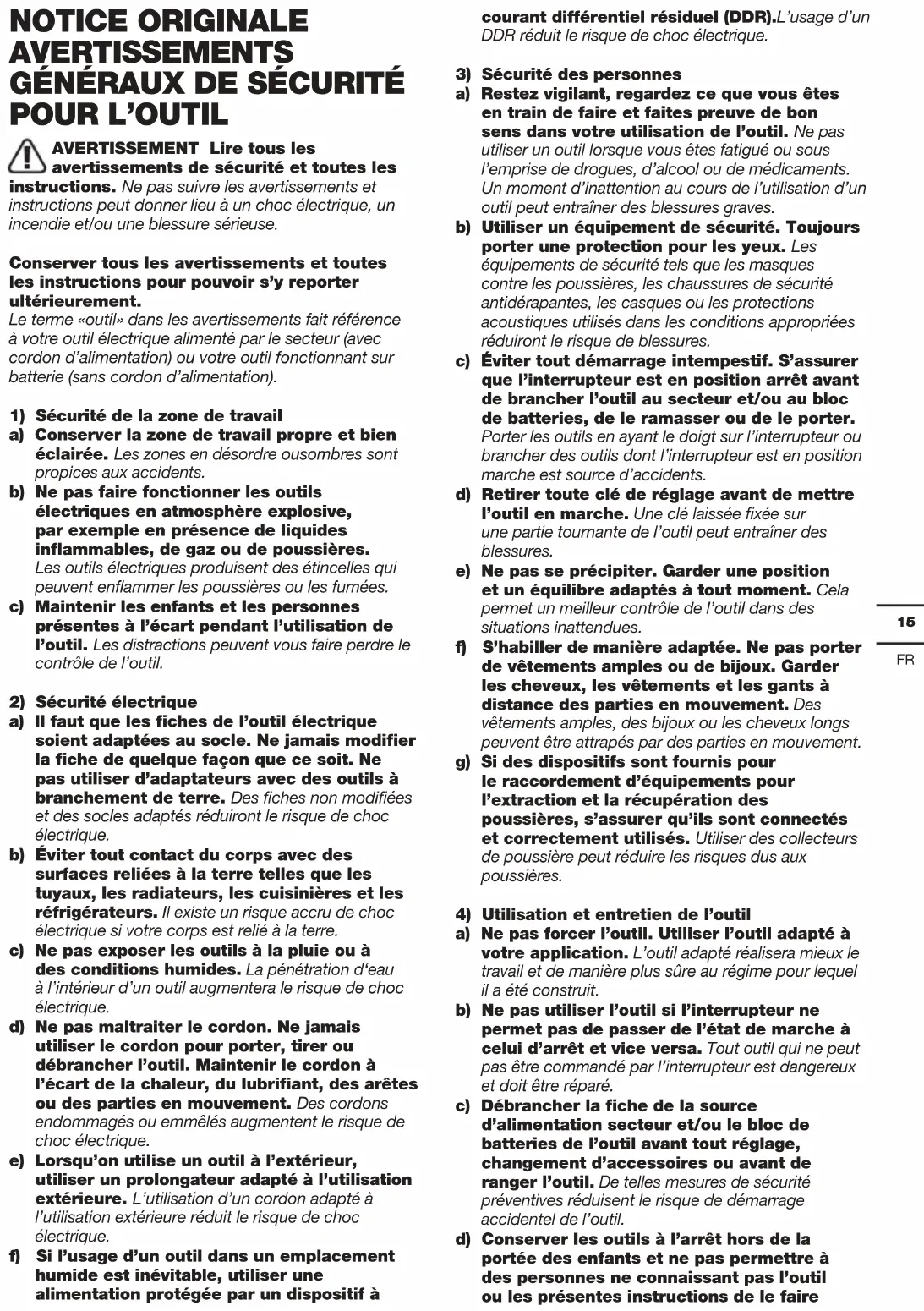

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ousombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à

courant différentiel résiduel (DDR). L'usage d'un DDR réduit le risque de choc électrique.

3) Sécurité des personnes
a) Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil peut entraîner des blessures graves.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés dans les conditions appropriées réduiront le risque de blessures.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut entraîner des blessures.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être attrapés par des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à celui d'arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
c) Débrancher la fiche de la source d'alimentation secteur et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de rester bloqués et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l'outil.

AVERTISSEMENTS DE SÉCURITÉ POUR LES MARTEAUX

1) Consignes de sécurité pour toutes les opérations
a) Porter une protection pour les oreilles. L'exposition au bruit peut causer une perte d'audition.
b) Veuillez utiliser les poignées auxiliaires fournies avec l'outil. La perte de contrôle peut engendrer des blessures.
c) Tenez l'outil électrique par des surfaces de manipulation isolées lorsque vous l'utilisez, car l'accessoire de coupe ou les fixations peuvent entrer en contact avec un câblage caché. Le contact de l'accessoire de coupe ou des fixations avec un câble sous tension peut « électriser » les parties métalliques de l'outil et l'opérateur risque une électrocution.
2) Consignes de sécurité pour l'utilisation de forets longs avec les perceuses à percussion rotatives
a) Commencez toujours à percer à basse vitesse avec la pointe du foret en contact avec la pièce sur laquelle vous opérez. À plus haute vitesse, le foret est susceptible de se tordre en cas de rotation libre sans contact avec la pièce, avec un risque de blessure pouvant en résulter.
b) N'appliquez une pression que dans l'axe du foret et n'exercez pas de pression excessive. Les forets peuvent se tordre entraînant leur rupture ou une perte de contrôle avec un risque de blessure pouvant en résulter.

RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LE MARTEAU

1. Porter un masque contre la poussière.

SYMBOLES

	Pour réduire le risque de blessure, l'utilisateur doit lire le mode d'emploi.
	Porter une protection pour les oreilles
	Porter une protection pour les yeux
	Porter un masque contre la poussière
	Avertissement
	Double isolation
	Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

LISTE DES COMPOSANTS

1.	INTERRUPTEUR MARCHE / ARRÊT AVEC CONTRÔLE DE VITESSE VARIABLE
2.	BOUTON DE VERROUILLAGE DE L'INTERRUPTEUR
3.	CONTRÔLE DE ROTATION AVANT ET ARRIÈRE
4.	COMMUTATEUR DE SÉLECTION DU MODE DE FONCTION
5.	POIGNÉE AUXILIAIRE
6.	JAUGE DE PROFONDEUR RÉGLABLE
7.	CAPUCHON DE PROTECTION CONTRE LA POUSSIÈRE
8.	MANCHON DE VERROUILLAGE DU PORTE-OUTIL

9.

BOUTON DE DÉVERROUILLAGE (VOIR FIG.C)

Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

CARACTÉRISTIQUES TECHNIQUES

Type KUX12P (X12P-désignation des machines, représentatif du marteau)

Tension 230-240V~50Hz
Puissance 850W
Vitesse à vide 1300/min
Cadence de frappe nomi-nale		5500bpm
Energie d'impact 3.0J
Capacité de perçage maximale	Béton 26mm
	Acier 13mm
	Bois 30mm
Double isolation
Masse de la machine		2.8kg

INFORMATIONS SUR LE BRUIT

Une pression acoustique pondérée	L_pA :89.9dB(A)
Une puissance sonore pondérée L	_pA :101.9dB(A)
K_PA & K_WA 3.0dB(A)
Portez une protection auditive.

INFORMATIONS SUR LES VIBRATIONS

Valeurs totales de vibration (somme vectorielle triax) déterminées conformément à EN 62841:

Description du mode	Valeur d'émission vibratoire	Incertitude K
Forage au marteau dans le béton	a_h,HD=7,685m/s^2	K=1.5 m/s2
Burinage a	_h,Cheq=14,236m/s^2	K=1.5 m/s2

Il est possible d'utiliser la valeur totale déclarée des vibrations pour comparer cet outil à un autre outil, et il est aussi possible d'utiliser cette valeur pour une appréciation préliminaire de l'exposition.

AVERTISSEMENT: La valeur d'émission de

vibrations pendant l'utilisation réelle de l'outil électrique peut différer de la valeur déclarée selon la manière dont l'outil est utilisé, selon les exemples suivants et d'autres variations sur la manière dont l'outil est utilisé:

Comment l'outil est utilisé et quels matériaux sont coupés ou percés.

L'outil est en bon état et bien entretenu.

L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état.

La bonne tenue des poignées et, le cas échéant, les accessoires anti-vibrations utilisés.

L'outil est utilisé comme prévu dans sa conception et dans le présent mode d'emploi.

Cet outil peut causer un syndrome des vibrations main-bras s'il n'est pas correctement géré.

AVERTISSEMENT: Pour être précise, une

évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de manière significative le niveau d'exposition et la durée d'utilisation totale.

Afin de minimiser le risque d'exposition aux vibrations : Utilisez TOUJOURS des burins, des forets et des lames affûtés.

Entretenez cet outil de manière conforme au mode d'emploi et maintenez-le lubrifié (le cas échéant).

Si l'outil doit être utilisé régulièrement, investissez dans des accessoires anti-vibrations.

Planifiez votre travail pour étaler l'utilisation des outils à forte vibration sur plusieurs jours.

ACCESSOIRES

Poignée auxiliaire 1
Jauge de profondeur 1

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

MODE D'EMPLOI

REMARQUE: Avant d'utiliser l'outil, lisez attentivement le manuel d'utilisation.

1. INTERRUPTEUR MARCHE / ARRÊT AVEC COMMANDE DE VITESSE VARIABLE

Appuyez pour démarrer et relâchez pour arrêter votre outil. Cet outil possède un interrupteur à vitesse variable (1) qui offre des vitesses plus élevées avec une pression de déclenchement accrue - la vitesse est contrôlée en faisant varier la pression appliquée à l'interrupteur. (Voir Fig.A)

2. BOUTON DE VERROUILLAGE DE L'INTERRUPTEUR

Appuyez sur l'interrupteur marche / arrêt (1), puis sur le bouton de verrouillage (2) (voir Fig.A), relâchez d'abord l'interrupteur marche / arrêt et le bouton de verrouillage ensuite. Votre interrupteur est maintenant verrouillé pour une utilisation continue. Pour éteindre votre outil, appuyez et relâchez simplement l'interrupteur marche / arrêt.

3. POIGNÉE AUXILIAIRE

Faites glisser la poignée sur la perceuse et tournez-la jusqu'à la position de travail souhaitée. Pour serrer la poignée auxiliaire, tournez la poignée dans le sens des aiguilles d'une montre. Pour desserrer la poignée auxiliaire, tournez la poignée dans le sens inverse des aiguilles d'une montre. (Voir Fig.B)

AVERTISSEMENT: Utilisez toujours la poignée auxiliaire.

4. CONTRÔLE AVANT ET INVERSE DE LA ROTATION

Avec le foret pointé loin de vous, poussez le levier avant / arrière (3) vers la gauche “← pour une rotation vers l’avant. Poussez le levier de marche avant / arrière (3) vers la droite pour une rotation vers arrière “→

AVERTISSEMENT : Ne changez jamais le sens de rotation lorsque l'outil tourne, ndez qu'il soit arrêté.

Insérez le foret dans le mandrin. Desserrez la butée de profondeur en tournant la poignée dans le sens inverse des aiguilles d'une montre. Faites glisser la jauge de profondeur jusqu'à ce que la distance entre son extrémité et celle du foret soit égale à la profondeur du trou / de la vis que vous souhaitez faire. Serrez ensuite la jauge de profondeur en tournant la poignée dans le sens des aiguilles d'une montre.

6. SÉLECTION DU MODE DE FONCTION (Voir Fig.C)

Le fonctionnement de la boîte de vitesses pour chaque application est réglé à l'aide du sélecteur de mode de fonction (4). Pour passer d'une fonction à l'autre, appuyez sur le bouton de déverrouillage (9) et tournez le sélecteur vers le mode de fonctionnement souhaité.

Pour percer et percuter simultanément du béton ou de la maçonnerie, choisissez la position de Perçage par marteau.

Pour le perçage dans l'acier, le bois et les plastiques, choisissez la position de Perçage rotatif.
Pour un impact uniquement pour les applications d'écaillage léger, de burinage et de démolition, choisissez la position Marteau.
Pour le réglage de la position de burinage, choisissez la position de l'angle de bit

AVERTISSEMENT : Le sélecteur de mode de fonctionnement ne peut être actionné l'arrêt de la machine.

AVERTISSEMENT : Une utilisation prolongée fera chauffer le boîtier en minium, ne le touchez pas.

ENTRETIEN

Retirer la fiche de la prise avant de procéder à un réglage, une réparation ou un entretien.

Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé. Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger. Ajoutez environ 10 grammes de lubrifiant 1# (environ 2 ou 3 bouchons de bouteille) dans la boîte de vitesse toutes les 100 heures de fonctionnement.

PROTECTION DE L'ENVIRONNEMENT

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés.

Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Déclarons ce produit

Description Marteau électrique

Type KUX12P (X12P-désignation des machines, représentive pour marteau)

Fonction Martelage de divers matériaux

Est conforme aux directives suivantes,

2006/42/EC

2011/65/EU & (EU)2015/863

2014/30/EU

Et conforme aux normes :

EN 62841-1

EN IEC 62841-2-6

EN IEC 55014-1

EN IEC 55014-2

EN IEC 61000-3-2

EN 61000-3-3

La personne autorisée à compiler le dossier technique,

Nom Marcel Filz

Ingénieur en chef adjoint, Essais & Certification

Positec Technology (China) Co., Ltd
