GEBRUIKSAANWIJZING KUX12P KRESS

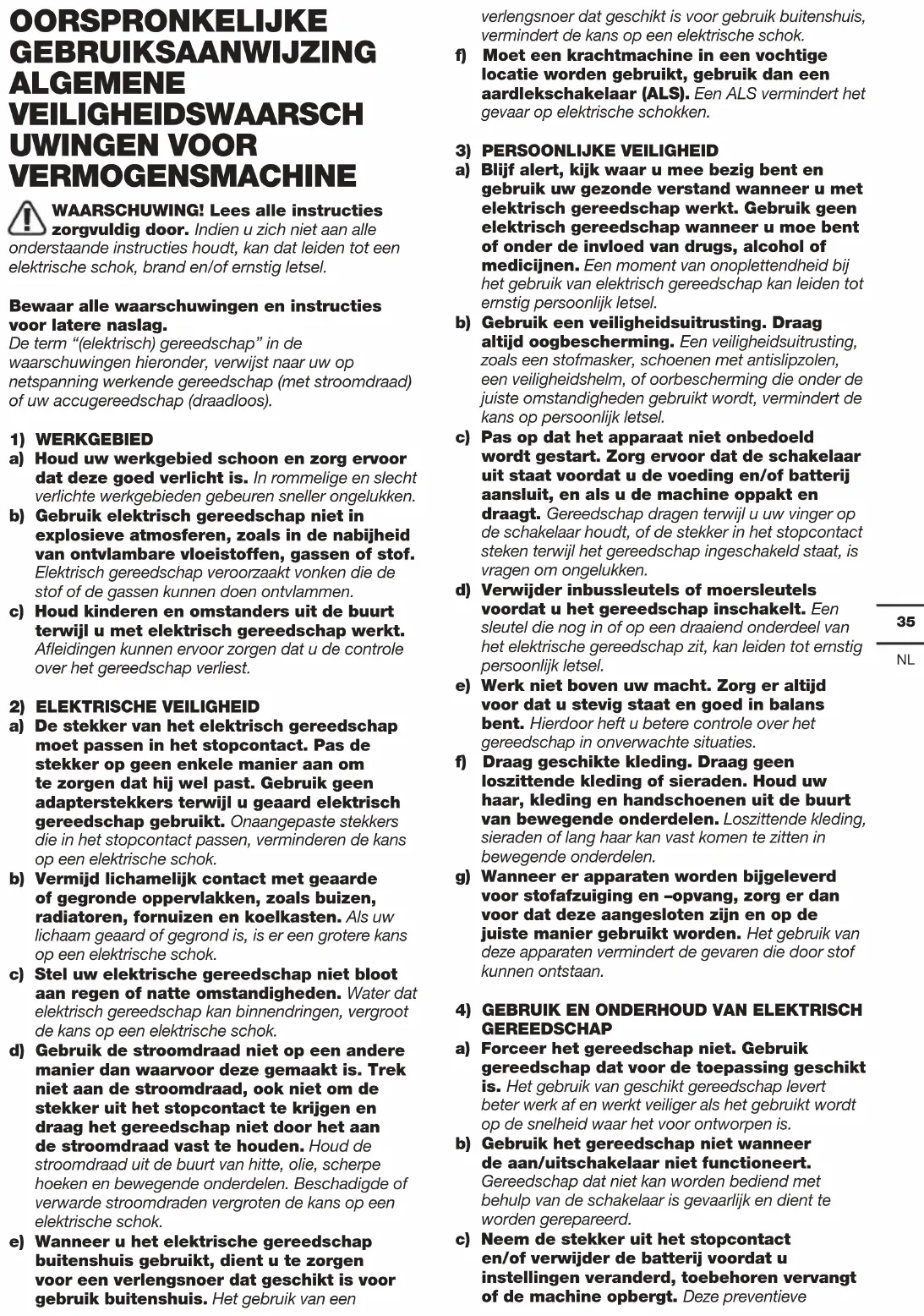

OORSPRONKELIJKE GEBRUIKSAANWIJZING ALGEMENE VEILIGHEIDSWAARSCH UWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH

GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve36

veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSVOORSCH-

1) Veiligheidsinstructies voor alle gebruik

Draag oorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

Gebruik de hulphandvatten die met het gereedschap zijn meegeleverd. Controleverlies kan persoonlijke kwetsuur veroorzaken.

Houd het gereedschap vast aan de geïsoleerde handgrepen, wanneer u een bewerking uitvoert waarbij de boor of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Boren die in contact komen met een “stroomvoerende” draad kunnen blootliggende metalen delen van het elektrische gereedschap “onder spanning brengen” en kunnen de gebruiker een elektrische schok geven.

2) Veiligheidsinstructies voor gebruik van lange

boren bij klopboormachines a) Start het boren altijd op lage snelheid en een boor die direct in contact is met het werkstuk. Bij hogere snelheden kan de boor verbuigen als deze vrij rond kan draaien zonder contact met het werkstuk, wat tot persoonlijk letsel kan leiden. b) Oefen alleen druk uit in rechte lijn op de boor, en druk niet extreem hard. Boren kunnen verbuigen of breken waardoor u de controle kunt verliezen, wat tot persoonlijk letsel kan leiden. AANVULLENDE VEILIGHEIDSREGELS VOOR HAMERS

1. Draag een stofmasker.

SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Dubbele isolatie Waarschuwing Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. ONDERDELENLIJST

ONTGRENDELKNOP (ZIE AFB. C) Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. TECHNISCHE GEGEVENS Type KUX12P (X12P-machinenaam, hamervertegenwoordiger) Spanning 230-240V~50Hz Opgenomen vermogen 850W Toerental onbelast 1300/min Aantal slagen onbelast 5500bpm Slagkracht 3.0J Max.Boorcapa- citeit Steen 26mm Staal 13mm Hout 30mm Dubbele isolatie /ll Gewicht machine 2.8kg GELUIDSINFORMATIE Gewogen geluidsdruk L

3.0dB(A) Draag gehoorbescherming. TRILLINGSINFORMATIE Totale trillingswaarde (triaxiale vectorsom) volgens EN 62841: Modusbeschrijving Trillingsemis- siewaarde Onzekerheid

Hamer in beton geboord

K=1.5 m/s² De aangegeven totale trillingswaarde kan worden gebruikt om het ene gereedschap te vergelijken met het andere, en kan ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden. Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: : Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN Extra handgreep 1 Dieptemeter 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. GEBRUIKSAANWIJZING NOTITIE: Lees de handleiding zorgvuldig door voordat u het gereedschap gebruikt.

1. AAN / UIT-SCHAKELAAR MET VARIABELE

SNELHEIDSREGELING Druk op om te starten en laat los om het gereedschap te stoppen. Het gereedschap heeft een variabele snelheidsschakelaar (1) die een hogere snelheid biedt door de triggerdruk te verhogen. De snelheid wordt geregeld door de druk op de schakelaar te wijzigen. (Zie afbeelding A)

2. SCHAKELAAR VERGRENDELKNOP

Druk op de aan / uit-schakelaar (1), druk vervolgens op de ontgrendelknop (2) (zie afb. A) en laat vervolgens de aan / uitknop los. Uw schakelaar is nu vergrendeld en u kunt deze blijven gebruiken. Om het gereedschap te sluiten, drukt u eenvoudig op de aan / uitknop.38

Schuif de hendel op de boor en draai deze naar de gewenste werkpositie. Draai de hendel rechtsom om de extra handgreep vast te klemmen. Draai de hendel linksom om de extra handgreep los te maken. (zie afbeelding B) WAARSCHUWING: Gebruik altijd de extra handgreep.

4. VOORUIT EN ACHTERUIT CONTROLE

Wanneer de boor uit uw richting wijst, draait u de voorwaartse / achterwaartse joystick (3) naar links “ “ naar voren. Duw de voorwaartse / achterwaartse joystick (3) naar rechts om “ “ in de tegenovergestelde richting te draaien. WAARSCHUWING: Verander de draairichting niet terwijl het gereedschap draait, wacht tot het stopt.

5. VERSTELBARE DIEPTEMETER

Plaats de boor in de boorkop. Draai de hendel linksom om de dieptebegrenzer vrij te geven. Schuif de dieptemeter tot de afstand tussen het uiteinde van de dieptemeter en het uiteinde van de boor gelijk is aan de diepte van het gat / de schroef die u wilt maken. Klem vervolgens de dieptemeter vast door de hendel met de klok mee te draaien.

6. FUNCTIEMODUS SELECTIE (ZIE AFB.C)

Elke bediening van de versnellingsbak wordt ingesteld via de functiekeuzeschakelaar (4). Om tussen functies te schakelen, drukt u op de ontgrendelknop (9) en draait u de keuzeknop naar de gewenste bedrijfsmodus. Om tegelijkertijd beton of metselwerk te boren en te slaan, selecteert u de boorpositie “hamer”. Om gaten in staal, hout en kunststof te boren, selecteert u de “roterende” boorpositie. Kies alleen voor impact- voor licht krullen, beitels en demontage-toepassingen een hamerlocatie. Selecteer de positie van de bithoek om de positie van de beitel aan te passen WAARSCHUWING: De werkingskeuzeschakelaar kan alleen in stilstand worden gebruikt. WAARSCHUWING: Raak de aluminium behuizing niet aan wanneer deze lang wordt gebruikt. ONDERHOUD Haal de stekker uit het stopcontact voordat u aanpassingen, reparaties of onderhoud uitvoert. Uw elektrisch gereedschap vereist geen extra smering of onderhoud. Het elektrisch gereedschap bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen om elektrisch gereedschap schoon te maken. Veeg schoon met een droge doek. Bewaar elektrisch gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen stofvrij. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of een vergelijkbare gekwaliceerde persoon om gevaar te voorkomen. Voeg ongeveer 10 gram van 1# smeermiddel (ongeveer 2-3 wateresdoppen) na elke 100 werkingsuren aan de tandwielkast toe.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.39

CONFORMITEITVER- KLARING Wij Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Verklaren dat het product, Beschrijving Elektrische hamer Type KUX12P (X12P- Machinenaam, hamer- vertegenwoordiger) Functie Verschillende materialen hameren Overeenkomt met de volgende richtlijnen, 2006/42/EC 2011/65/EU & (EU)2015/863 2014/30/EU Standaards in overeenstemming met: EN 62841-1
