MANUAL DE USUARIO KUY02P KRESS

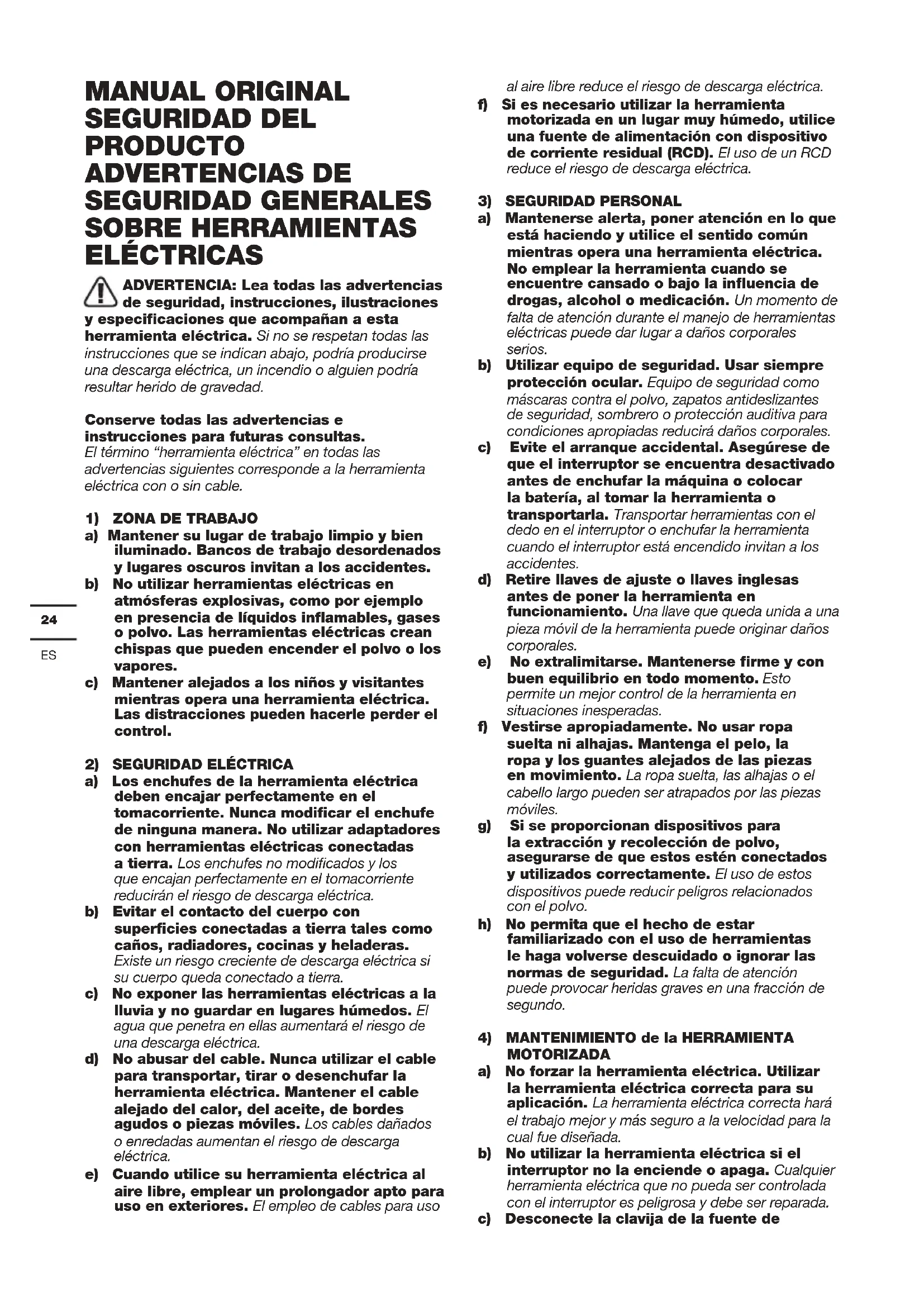

MANUAL ORIGINAL SEGURIDAD DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELÉCTRICAS ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que acompañan a esta herramienta eléctrica. Si no se respetan todas las instrucciones que se indican abajo, podría producirse una descarga eléctrica, un incendio o alguien podría resultar herido de gravedad. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.

a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica. b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra. c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica. d) No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas aumentan el riesgo de descarga eléctrica. e) Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica. f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios. b) Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales. c) Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes. d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales. e) No extralimitarse. Mantenerse firme y con buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas. f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo. h) No permita que el hecho de estar familiarizado con el uso de herramientas le haga volverse descuidado o ignorar las normas de seguridad. La falta de atención puede provocar heridas graves en una fracción de segundo.

4) MANTENIMIENTO de la HERRAMIENTA

MOTORIZADA a) No forzar la herramienta eléctrica. Utilizar la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada. b) No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada. c) Desconecte la clavija de la fuente de25

alimentación o extraiga la batería (si es desmontable) de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar los accesorios o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta. d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. e) Realice un mantenimiento adecuado de las herramientas eléctricas y sus accesorios. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un servicio calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes. f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar. g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa. h) Mantenga las empuñaduras y las superficies de agarre secas, limpias y sin aceite ni grasa. Una empuñadura o una superficie de agarre resbaladiza dificultan la correcta manipulación y el control de la herramienta en situaciones imprevistas.

a) Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica. CONSIGNAS DE

SEGURIDAD ESPECÍFICAS

1) Instrucciones de seguridad para todas las

operaciones. a) Utilizar protectores auditivos al perforar agujeros. El ruido de contacto puede causar pérdida de audición. b) Utilice las asas auxiliares suministradas con la herramienta. La pérdida de control puede causar lesiones personales. c) Sujete la herramienta eléctrica a través de la superficie de sujeción aislante cuando realice un accesorio de corte o sujetador que pueda entrar en contacto con el cable oculto o su propio cable. Cortar el accesorio o el sujetador al cable “activo” puede “activo” las partes metálicas expuestas de la herramienta eléctrica y puede causar una descarga eléctrica al operador.

2) Instrucciones de seguridad cuando se

utilizan brocas largas a) Nunca opere a una velocidad superior a la velocidad nominal máxima del taladro. A velocidades más altas, si se permite que gire libremente sin tocar la pieza de trabajo, la broca puede doblarse y provocar lesiones personales. b) Siempre comience a perforar a baja velocidad con la punta del taladro en contacto con la pieza de trabajo. A velocidades más altas, si se permite que gire libremente sin tocar la pieza de trabajo, la broca puede doblarse y provocar lesiones personales. c) Aplique presión solo cuando esté directamente alineado con la broca, no aplique presión excesiva. La broca se doblará y causará daños o pérdida de control, resultando en lesiones personales. SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Utilice protección auditiva Utilizar protección ocular Utilizar una máscara antipolvo Doble aislamiento Utilizar guantes de protección Antes de empezar una intervención en la propia máquina, desenchufe la clavija de red de la toma de corriente. Taladrar con percutor Taladrar Madera26

Metal Plástico Cemento Mampostería Alta velocidad Baja velocidad Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

LISTA DE COMPONENTES

PALANCA SELECTORA DE PERCUSIÓN

BOTÓN DE BLOQUEO DEL INTERRUPTOR

PALANCA DE DIRECCIÓN DE ROTACIÓN Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato. CARACTERÍSTICAS TÉCNICAS Modelo KUY02P (Y02P denominaciones de maquinaria, representantes de Taladro de percusión) Tensión nominal 230-240V~50Hz Potencia nominal 650W Velocidad nominal en vacío 0~3000/min Tasa de impacto 0-45000bpm Capacidad portabrocas 13mm Capacidad de taladrado Acero 13mm Mampostería 13mm Madera 25mm Peso 1.69kg Clase de protección /ll ACCESORIOS Empuñadura auxiliar 1 Tope de profundidad 1 Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar.

INFORMACIÓN SOBRE EL

RUIDO Nivel de presión acústica de ponderación

=90dB(A) Nivel de potencia acústica de ponderación

5dB(A) Utilice protección auditiva.

BRACIÓN Los valores totales de vibración se determinan según la norma EN 62841: Taladrado en metal Valor de emisión de vibración

Taladrado de impecto en hormigón Valor de emisión de vibración

h,ID = 5.98m/s² Incertidumbre K = 1.5m/s² El valor total de vibraciones declarado y el valor de emisiones acústicas declarado se han medido de conformidad con un método de prueba estándar y pueden utilizarse para realizar comparaciones entre herramientas. El valor total de vibraciones declarado y el valor27

de emisiones acústicas declarado también pueden utilizarse en una evaluación preliminar de la exposición. ADVERTENCIA: Las vibraciones y las emisiones acústicas que se producen durante el uso de la herramienta eléctrica pueden variar respecto a los valores declarados en función de cómo se utilice la herramienta, especialmente dependiendo del tipo de pieza de trabajo que se procese y de otras formas de usar la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está alado y en buenas condiciones. La rmeza de sujeción de las empuñaduras, y el uso de accesorios para reducir las vibraciones y el ruido. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando está en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Minimización del riesgo de exposición a las vibraciones y el ruido. Utilice SIEMPRE cinceles, brocas y cuchillas aladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se va a utilizar de forma habitual, se recomienda adquirir accesorios para reducir las vibraciones y el ruido. Planique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente. USO INDICADO El aparato ha sido diseñado para taladrar con percusión en ladrillo, hormigón y piedra, así como para taladrar madera, metal y material sintético.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Fijar y soltar el mango auxiliar ADVERTENCIA: Para evitar un accidente, siempre compruebe y gire fuertemente el asa antes de usar el producto. Ver Fig. A1,

Ajuste del mandril Ver Fig. B1,B2 Conecte la energía Ver Fig. C Interruptor de encendido/apagado y botón de bloqueo Ver Fig. D Palanca de dirección de rotación Nota: No desplace nunca el selector de giro mientras el taladro se encuentre en funcionamiento o el interruptor de encendido/apagado se encuentre bloqueado. Podría provocar daños en el taladro. Ver Fig. E Palanca selectora de percusión Ver Fig. F

1. PERFORACIÓN SOBRE TABIQUES Y

HORMIGÓN Coloque el selector de percusión en la posición taladrar con percusión. Utilice siempre brocas de Carburo de Tungsteno para perforar tabiques y hormigón a alta velocidad.

Coloque el selector de pecusión en la posición del taladrar sin percusión. Utilice siempre brocas de HSS para perforar acero a baja velocidad.

3. TALADROS DE GRAN DIÁMETRO

Para realizar un taladro de gran diametro en un material duro (como el acero), le recomendamos que realice taladros previos de menor diámetro antes de utilizar una broca más grande.

4. PERFORAR BALDOSAS

Coloque el selector de percusión en la posición de taladrar sin percusión para perforar la baldosa. Una vez traspasada la capa cerámica de la baldosa , cambie a la posición taladrar con percusión.

Si su herramienta eléctrica se recalienta demasiado, lleve la velocidad al máximo y accione sin carga durante 2 o 3 minutos para enfriar el motor. MANTENIMIENTO Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de28

chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualicada para evitar riesgos. Si fuera necesario sustituir el cable de alimentación, encárguelo al fabricante o a su representante para evitar que se ponga en riesgo la seguridad.

1. Si la herramienta no funciona, compruebe la toma

eléctrica en primer lugar.

2. Si el taladro no taladra correctamente, compruebe

que la broca se encuentre en buenas condiciones, y reemplácela si está gastada. Compruebe que la broca está girando en dirección correcta.

3. Si no es posible solucionar cualquier anomalía en su

minitaladro, encargue su revisión a un distribuidor autorizado para su reparación.

PROTECCIÓN AMBIENTAL

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Declaran que el producto, Descripcón Taladro de percusión Modelo KUY02P (Y02P- enominaciones de maquinaria, representantes de Taladro de percusión) Funciones de perforación en diversos materiales Cumple con las siguientes Directivas, 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU Cumple las normativas EN 62841-1 EN 62841-2-1 EN 55014-1 EN 55014-2

EN 61000-3 La persona autorizada para componer el archivo técnico, Nombre Marcel Filz Dirección Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/06/06 Allen Ding Ingeniero Jefe Adjunto, Pruebas & Certicación Positec Tecnología (China) Co., Ltd. 18, Dongwang Camino,Suzhou Industrial Parque, Jiangsu 215123, República Popular de China29
