KUY02P - Wiertarka KRESS - Bezpłatna instrukcja obsługi

Typ produktu	Wiertarka udarowa
Marka	Kress
Model	KUY02P
Napięcie znamionowe	230-240 V ~ 50 Hz
Moc znamionowa	650 W
Prędkość obrotowa bez obciążenia	0-3000 min⁻¹
Częstotliwość udarów	0-45000 ud/min
Pojemność uchwytu	13 mm
Zdolność wiercenia w stali	13 mm
Zdolność wiercenia w murze	13 mm
Zdolność wiercenia w drewnie	25 mm
Masa netto	1.69 kg
Klasa ochronności	II (podwójna izolacja)
Poziom ciśnienia akustycznego	90 dB(A)
Poziom mocy akustycznej	101 dB(A)
Drgania (wiercenie w metalu)	2.87 m/s²
Drgania (wiercenie udarowe w betonie)	5.98 m/s²
Dołączone akcesoria	Uchwyt dodatkowy, ogranicznik głębokości
Główne funkcje	Wiercenie, udar, obrót w prawo/lewo, płynna regulacja prędkości
Konserwacja i czyszczenie	Czyścić suchą szmatką, nie używać środków chemicznych
Bezpieczeństwo	Podwójna izolacja, nosić ochronniki słuchu, okulary ochronne, maskę przeciwpyłową
Części zamienne i naprawialność	Żadna część nie jest naprawialna przez użytkownika, oddać do wykwalifikowanego serwisu
Informacje ogólne	Zgodny z normami CE, EN 62841

Często zadawane pytania - KUY02P KRESS

Jak używać wiertarki w trybie udarowym?

Ustaw przełącznik wyboru wiercenia/udaru na pozycję symbol młotka. Używaj wierteł z węglików spiekanych do wiercenia w murze, betonie itp.

Jak wymienić wiertło?

Użyj uchwytu bezkluczowego. Obróć pierścień uchwytu w lewo, aby otworzyć, włóż wiertło, a następnie dokręć obracając w prawo. Upewnij się, że wiertło jest dobrze wycentrowane.

Jaka jest moc wiertarki Kress KUY02P?

Wiertarka ma moc znamionową 650 W przy napięciu 230-240 V~50 Hz.

Jak regulować prędkość?

Prędkość jest regulowana w sposób ciągły za pomocą włącznika z blokadą. Mocniejsze naciśnięcie zwiększa prędkość. Aby wiercić z niską prędkością, naciśnij lekko.

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów znajdującego się obok włącznika. Przesuń go w lewo dla obrotów w prawo (zgodnie z ruchem wskazówek zegara) i w prawo dla obrotów w lewo (przeciwnie do ruchu wskazówek zegara).

Jakie akcesoria są dołączone do wiertarki?

Dołączone akcesoria to uchwyt dodatkowy i ogranicznik głębokości. Inne akcesoria można dokupić oddzielnie.

Jak czyścić narzędzie?

Najpierw odłącz narzędzie. Czyść je suchą szmatką. Nigdy nie używaj wody ani środków chemicznych. Utrzymuj szczeliny wentylacyjne w czystości.

Co zrobić, jeśli wiertarka nie uruchamia się?

Najpierw sprawdź wtyczkę i gniazdko sieciowe. Upewnij się, że przełącznik jest w pozycji włączonej. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem w celu naprawy.

Jakie są podstawowe środki ostrożności?

Zawsze noś ochronniki słuchu, okulary ochronne i maskę przeciwpyłową. Używaj uchwytu dodatkowego. Trzymaj narzędzie za izolowane powierzchnie chwytne, aby uniknąć porażenia prądem w przypadku kontaktu z ukrytymi przewodami.

Jak długoterminowo konserwować wiertarkę?

Narzędzie nie wymaga specjalnego smarowania. Przechowuj je w suchym miejscu. W razie potrzeby oddaj do naprawy wykwalifikowanemu serwisowi. Nie próbuj naprawiać samodzielnie, nie ma części naprawialnych przez użytkownika.

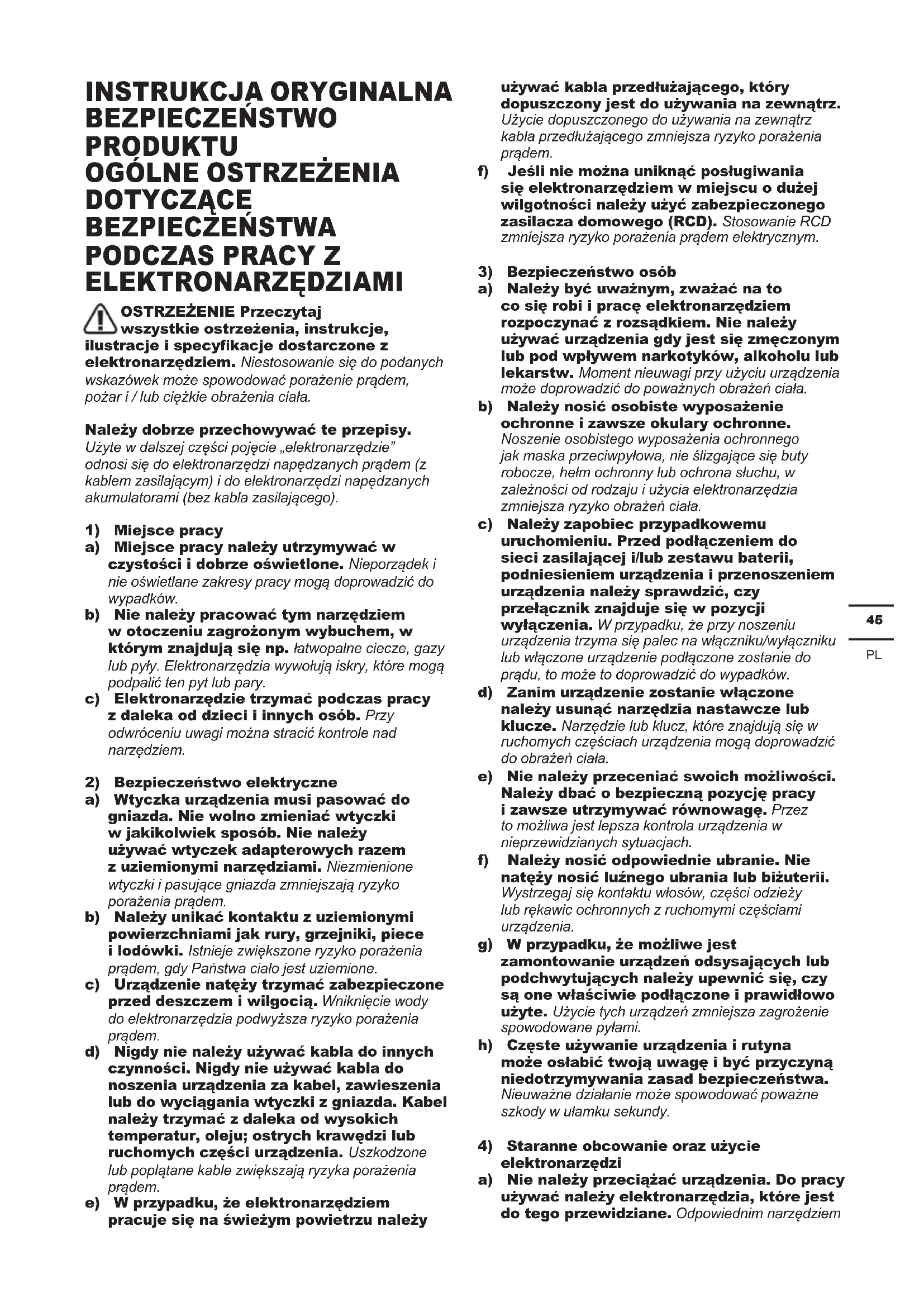

INSTRUKCJA OBSŁUGI KUY02P KRESS

OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone z elektronarzędziem. Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.

Należy dobrze przechowywać te przepisy.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.

c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub popłatane kable zwiększają ryzyka porażenia prądem.

e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy

używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.

g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa. Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.

4) Staranne obcowanie oraz użycie elektronarzędzi

a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem

pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyłąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.
5) Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRĄCY Z WIERTARKAMI

1) Instrukcje bezpieczeństwa dla wszystkich operacji
a) Wraz z bezprzewodową wiertarką należy używać ochrony słuchu. Hałas może spowodować utratę słuchu.

b) Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.
c) Jeśli narzędzie tnące może mieć kontakt z ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z 'aktywnym' okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.

2) Instrukcje bezpieczeństwa podczas używania długich wiertel
a) Nie pracuj z prędkością większą niż maksymalna prędkość znamionowa siewnika. Przy wyższych prędkościach wiertło może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.
b) Zawsze zaczynaj wiercenie z małą prędkością, gdy końcówka wiertła styka się z obrabianym przedmiotem. Przy wyższych prędkościach wiertło może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.
c) Naciskać tylko wtedy, gdy jest bezpośrednio wyrównany z wiertłem, nie należy stosować nadmiernego nacisku. Wiertło będzie się wyginać i powodować uszkodzenia lub utratę kontroli, powodując obrażenia ciała.

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	Używać ochrony słuchu
	Używać ochrony wzroku
	Używać maski przeciwpyłowej
	Podwójna izolacja
	Należy zakładać okulary ochronne
	Przed rozpoczęciem wykonywania jakichkolwiek czynności serwisowych należy odłączyć wtyczkę od gniazdka elektrycznego.
	Wiercenie udarowe
	Wiercenie
	Drewno
	Metal
	Tworzywo sztuczne
	Betonie
	Mur
	Wysokie obroty
	Niskie obroty
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

LISTA KOMPONENTÓW

1.	SZYBKOZACISKOWY UCHWYT WIER-TARSKI
2.	UCHWYT DODATKOWY
3.	MŁOT UDAROWY/POKRĘTŁO WYBORU WIERTŁA
4.	PRZYCISK BLOKADY WŁĄCZNIKA
5.	WŁĄCZNIK/WYŁĄCZNIK

6.	PRZEŁĄCZNIK STEROWANIA KIERUNKIEM OBROTÓW

Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ KUY02P (Y02P- oznaczenie urządzenia, reprezentuje Wiertarka udarowa)

Napięcie znamionowe 230-240V~50Hz
Moc znamionowa 650W
Prędkość bez obciążenia 0~3000/min
Liczba udarów 0-45000bpm
Pojemność uchwytu 13mm
Zdolność wiercenia	Stal 13mm
	Mur 13mm
	Drewno 25mm
Masa urządzenia
Podwójna izolacja

AKCESORIA

Uchwyt dodatkowy 1
Ogranicznik głębokości 1

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

INFORMACJE O HAŁASIE

Ważone ciśnienie akustyczne	L_pA = 90dB(A)
Ważona moc akustyczna r	L_wA = 101dB(A)
K_PA \& K_WA 5dB(A)

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:

Wiercenie w metalu	Wartość przenoszenia wibracji a_h,D=2.87 m/s^2
Wiercenie uda- rowe w betonie	Wartość przenoszenia wibracji a_h,ID=5.98m/s^2
	Niepewność K = 1.5m/s2

Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń.

Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.

OSTRZEŻENIE: Wibracje oraz emisja

hałasu podczas rzeczywistego użytkowania

elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia:

Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.

Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.

Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia.

Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności,

oszacowanie poziomu ekspozycji w rzeczywistych

warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu.

Należy ZAWSZE używać ostrych dług, wiertel i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażzyć urządzenie w wyposażenie eliminujące wibracje i hałas.

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wiercenia udarowego w cegle, betonie i kamieniu, a także do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

MONTAŻ I OBSŁUGA

Działanie Ilustracja
Zaciskanie i poluzowanie uchwytu pomocniczegoOstrzeżenie: Aby uniknąć wypadku, przed użyciem uchwyt należy zawsze sprawdzić i mocno obrócić.	Patrz Rys.A1, A2
Regulacja uchwytu	Patrz Rys.B1,B2
Włączenie zasilania	Patrz Rys. C
Włącznik i przycisk blokady	Patrz Rys.. D
STEROWANIE KIERUNKIEM OBROTÓWUwaga: Nigdy nie należy używać przełącznika sterowania kierunkiem obrotów podczas pracy wiertarki lub podczas zablokowania włącznika/ wyłącznika, ponieważ spowoduje to uszkodzenie wiertarki.	Patrz Rys. E
Sterowanie udarem lub wierczeniem	Patrz Rys.. F

PORADY DOTYCZĄCE WIERTARKI

1. WIERCENIE W KAMIENIU I BETONIE

Ustawić wybierak trybu pracy w pozycji oznaczonej symbolem młota. Do wiercenia w kamieniu, betonie, itp. przy dużej prędkości należy zawsze używać wierteł wykonanych z węglika wolframu.

2. WIERCENIE W STALI

Ustawić wybierak trybu pracy w pozycji oznaczonej symbolem wiertła. Do wiercenia w stali przy niskiej prędkości należy zawsze używać wiertel HSS.

3. OTWORY PILOTOWE

W przypadku wiercenia dużego otworu w twardym materiale (np. w stali) zalecamy w pierwszej kolejności wykonanie niewielkiego otworu pilotowego przed skorzystaniem z dużego wiertła.

4. WIERCENIE W KAFLACH

Aby wiercić w kaflach, należy ustawić wybierak trybu pracy w pozycji oznaczonej symbolem wiertła. Po przewierceniu kafla ustawić wybierak w pozycji oznaczonej symbolem mjota.

5. Chłodzenie silnika

Jeśli elektronarzędzie zbytnio się nagrzeje, należy ustawić maksymalną prędkość i włączyć bieg jałowy przez 2–3 minuty w celu schłodzenia silnika.

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji.

W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę.

Wymiana przewodu zasilania musi być wykonana przez producenta lub jego przedstawiciela, aby uniknąć zagrożenia dla bezpieczeństwa.

ROZWIAZYWANIE PROBLEMÓW

1. Jeśli elektronarzędzie nie włącza się, w pierwszej kolejności należy sprawdzić wtyczkę zasilania.
2. Jeśli wiertarka nie działa prawidłowo, sprawdzić wiertło pod kątem ostrości. Wymienić wiertło w razie zużycia. Upewnić się, że kierunek obrotu wiertła jest ustawiony do przodu dla normalnego użytkowania.
3. Jeśli usterki nie można naprawić, należy przekazać narzędzie do upoważnionego sprzedawcy w celu dokonania naprawy.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z ecyklingu, jeśli istnieje odpowiednia

infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

oświadczamy, że produkt,

Opis Wiertarka udarowa

Typ KUY02P (Y02P- oznaczenie urządzenia, reprezentuje Wiertarka udarowa)

Funkcia: wiercenie otworów w różnych materiałach

jest zgodny z następującymi dyrektywami:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Normy są zgodne z

EN 62841-1

EN 62841-2-1

EN 55014-1

EN 55014-2

EN IEC 61000-3-2

EN 61000-3-3

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/06/06

Allen Ding

Zastępca głównego inżyniera, testowanie i certyfikacja

Positec Technology (China) Co., Ltd
