INSTRUKCJA OBSŁUGI KUX15P KRESS

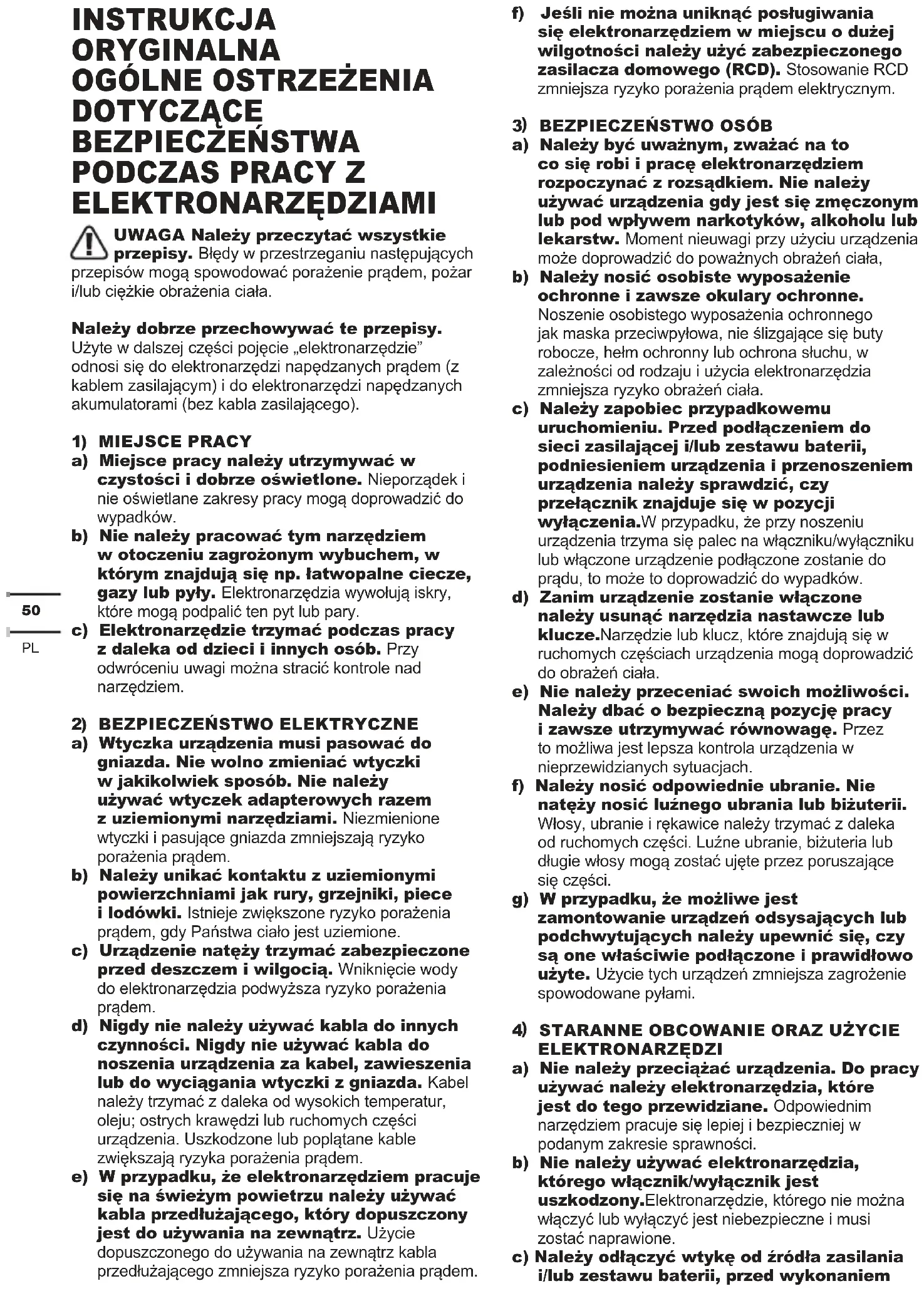

ELEKTRONARZĘDZIAMI UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

MIEJSCE PRACY a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków. b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary. c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione. c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem. e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała, b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia.W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków. d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze.Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części. g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

ELEKTRONARZĘDZI a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony.Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Należy odłączyć wtykę od źródła zasilania i/lub zestawu baterii, przed wykonaniem51

jakichkolwiek regulacji, zmiany akcesoriów lub podczas przechowywania elektronarzędzi.Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Urządzenie należy pieczołowicie pielęgnować. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi. g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

SERWIS a) Naprawę urządzenia należy zlecić jedynie kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

1) Zalecenia dotyczące zachowania

bezpieczeństwa podczas wykonywania każdego rodzaju prac

Używać ochrony słuchu z wiertarkami udarowymi. Hałas może spowodować utratę słuchu.

Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.

Wykonując prace, podczas których osprzęt tnący lub elementy mocujące mogą dotknąć ukrytych przewodów elektrycznych, elektronarzędzie należy trzymać za izolowane powierzchnie chwytne. Zetknięcie elementu tnącego lub mocującego z przewodem pod napięciem może spowodować, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięciem, co grozi porażeniem operatora prądem elektrycznym.

2) Zalecenia dotyczące zachowania

bezpieczeństwa podczas używania młotów obrotowych z długimi wiertłami. a) Wiercenie należy zawsze rozpoczynać z małą prędkością i po zetknięciu wiertła z obrabianym przedmiotem. Przy wyższych prędkościach obrotowych, gdy wiertło nie ma kontaktu z obrabianym przedmiotem, może ono ulec wygięciu, skutkując obrażeniami ciała. b) Nacisk, pamiętając by nie był nadmierny, należy wywierać wyłącznie w linii prostej z wiertłem. Wiertła mogą ulec odkształceniu lub złamaniu, co może skutkować utratą kontroli nad narzędziem i obrażeniami ciała. DODATKOWE ZASADY BEZPIECZEŃSTWA

1. Używać maski przeciwpyłowej.

SYMBOLE Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powin- ien przeczytać podręcznik z instrukcjami. Używać ochrony słuchu Używać ochrony wzroku Używać maski przeciwpyłowej Podwójna izolacja Ostrzeżenie Zablokuj Odblokuj Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpad- ami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpow- iednia infrastruktura. Porady dotyczące re- cyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.52

UCHWYT DODATKOWY Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE Typ KUX15P (X15P-označenie strojov, zástupca vŕtacie kladivo) Napięcie znamionowe 230-240V~50Hz Moc znamionowa 1100W Prędkość znamionowa bez obciążenia 0-900/min Liczba udarów 4300bpm Energia uderzania 5.0J Rodzaj collet SDS-Plus Zdolność wiercenia Beton 28mm Funkcja Młot, dłutowanie Podwójna izolacja /II Masa urządzenia 4.5kg AKCESORIA/ILOŚĆ Uchwyt pomocniczy

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w rozdziale „Porady” w niniejszej instrukcji lub w opakowaniu akcesoriów. Personel sklepu może również udzielić pomocy i porad. INFORMACJE O HAŁASIE Ważone ciśnienie akustyczne

:93.1dB(A) Ważona moc akustyczna

3.0dB(A) Używać ochrony słuchu INFORMACJE WIBRACJE Łączne wartości wibracji, określone według EN62841 Opis trybu Wartość emisji wibracji Niepewność K Wiercenie z funkcją młota w betonie

K=1.5 m/s² Dłutowanie

K=1.5 m/s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. Ostrzeżenie: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznac- zeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk Ostrzeżenie: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.53

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje. Przeznaczenie Urządzenie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, jak również do lekkich prac kucia. Nadaje się również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych. OSTRZEŻENIE: Odłącz wtyczkę od gniazdka przed dokonaniem jakichkolwiek regulacji, napraw lub konserwacji.

Uważaj, aby nie uszkodzić osłony przeciwpyłowej podczas wymiany narzędzi. 1)Włożyć wiertło (patrz rysunek A) Przed włożeniem wyczyść i delikatnie nasmaruj siewnik dostarczonym olejem. Wciągnij tuleję blokującą (a) uchwytu wiertła i włóż wiertło bezpyłowe do uchwytu wiertła w sposób skręcony, aż się zablokuje. Wiertło się zablokuje. Sprawdź blokadę, pociągając narzędzie. 2)Usuń wiertło (patrz rysunek B) Wsuń tuleję blokującą (a) uchwytu do bitów, a następnie wyciągnij bit. OSTRZEŻENIE! Twój nowy młot udarowo-obrotowy KRESS wytwarza potężną moc, aby szybko i wydajnie wykonać pracę. Siły te mogą powodować pękanie gorszych końcówek SDS i zacinanie się w uchwycie. Dlatego zalecamy, aby to narzędzie korzystało wyłącznie z wysokiej jakości bitów SDS.

2. Wyreguluj uchwyt pomocniczy (patrz

rysunek C) Obróć uchwyt w lewo, aby zwolnić ogranicznik głębokości. Przesuwaj ogranicznik głębokości, aż odległość między końcem ogranicznika głębokości a końcem wiertła będzie równa głębokości otworu / śruby, którą chcesz wykonać. Następnie zamocuj ogranicznik głębokości, obracając uchwyt w prawo. OSTRZEŻENIE: Zawsze używaj dodatkowego uchwytu.

3. Odporny na wstrząsy uchwyt

Odporne na uderzenia uchwyty zmniejszają wibracje generowane podczas obsługi maszyny, aby zapewnić bezpieczną i wygodną obsługę.

4. Uruchamianie / Zatrzymywanie

Naciśnij włącznik / wyłącznik, aby uruchomić i zwolnij go, aby zatrzymać narzędzie.

Uruchamianie: Naciśnij i przytrzymaj wyłącznik, aby zapewnić ciągłość pracy. Zatrzymywanie: Zwolnij włącznik / wyłącznik.

6. WYBÓR TRYBU FUNKCJI

Działanie przekładni dla każdego zastosowania ustawia się za pomocą przełącznika wyboru trybu funkcji . W celu przełączania pomiędzy funkcjami, wcisnąć przycisk odblokowania i obrócić przełącznik do żądanego trybu roboczego. Do wiercenia w betonie lub murze Do dłutowania. OSTRZEŻENIE: Przełącznik wyboru trybu pracy można obsługiwać tylko podczas postoju.

7. Wymień szczotkę węglową (patrz rysunek

Gdy prędkość maszyny jest niestabilna lub maszyna nie może uruchomić się po włączeniu, sprawdź, czy szczotka węglowa jest zużyta. Gdy tak się stanie, wykonaj następujące kroki, aby wymienić szczotkę węglową:

1) Odłącz przewód zasilający.

2) Otwórz pokrywę szczotki węglowej (e) za

pomocą śrubokręta (brak w zestawie).

3) Wymień obie szczotki węglowe

8. OCHRONA PRZED PRZEŁADOWANIEM

Po przeciążeniu silnik zatrzymuje się. Natychmiast zwolnij ładunek urządzenia i pozwól mu ostygnąć. Maksymalna prędkość bez obciążenia 30 sekund. KONSERWACJA Przed dokonaniem jakichkolwiek regulacji, napraw lub konserwacji należy odłączyć wtyczkę z gniazdka. Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalikowaną osobę. Dodawaj około 10 gramów środka smarnego #1 (około 2-3 zakrętki od butelki wody) do skrzyni biegów co 100 godzin eksploatacji.54

OCHRONA ŚRODOWISKA Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy je poddawać recyklingowi w odpowiednich zakładach. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

ROZWIĄZYWANIE PROBLEMÓW

W poniższej tabeli podano listę sprawdzającą i działania, jakie można wykonać, jeśli urządzenie działa w nieprawidłowy sposób. Jeśli nie spowodują one zidentykowania/rozwiązania problemu, należy skontaktować się z Działem obsługi klienta Kress. Należy podkreślić w tym miejscu, że zalecane jest nałożenie smaru na trzon każdej używanej końcówki wiertła. Objawy Możliwa przyczyna Zaradzić Urządzenie nie działa Brak zasilania urządzenia Użyć innego gniazdka Szczotki są zużyte Muszą one zostać sprawdzone przez wykwalikowaną osobę i wymienione w razie potrzeby Moc i wydajność młota urządzenia są zbyt niskie. Maszyna może być zimna Rozgrzać urządzenie przez 1–2 minuty przed osiągnięciem prawidłowej temperatury roboczej Zepsuty korbowód (brak smaru lub zabrudzonej przekładni). W razie potrzeby zlecić wymianę wykwalikowanemu personelowi i uzupełnić smarem. W skrzyni biegów nie ma wystarczającej ilości oleju. Poproś wykwalikowaną osobę o dodanie smaru (około 2 lub 3 nakrętki do butelek). Wiertarka nie może się swobodnie wsuwać w uchwyt. Usunąć zapylenie i zabrudzenie z uchwytu. Nasmarować trzon końcówki w razie konieczności. Końcówka wiertła nie wsuwa się w uchwyt swobodnie Uchwyt jest zabrudzony i zapylony. Usunąć zapylenie i zabrudenie z uchwytu Trzon końcówki jest uszkodzony lub zniekształcony Użyć nowej końcówki Wiertło zostało złamane, a cielę pozostało w uchwycie. Muszą one zostać sprawdzone przez wykwalikowaną osobę i wymienione w razie potrzeby Nie można usunąć wiertła z uchwytu. Trzon końcówki jest uszkodzony lub zniekształcony Uchwyt jest zabrudzony i zapylony. Muszą one zostać sprawdzone przez wykwalikowaną osobę i wymienione w razie potrzeby55

DEKLARACJA ZGODNOŚCI My, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany deklarujemy, że produkt, Opis Młot obrotowy Typ KUX15P (X15P- označenie strojov, zástupca vŕtacie kladivo) Funkcia: zatĺkaní rôznych materiálov jest zgodny z następującymi dyrektywami, 2006/42/EC 2011/65/EU & (EU)2015/863 2014/30/EU Normy są zgodne z EN 62841-1

EN 61000-3-3 Normy są zgodne z Nazwa Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/10/21 Allen Ding Zastępca głównego inżyniera, testowanie i certykacja Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2022, Positec. All Rights Reserved.
