BEDIENUNGSANLEITUNG KUX15P KRESS

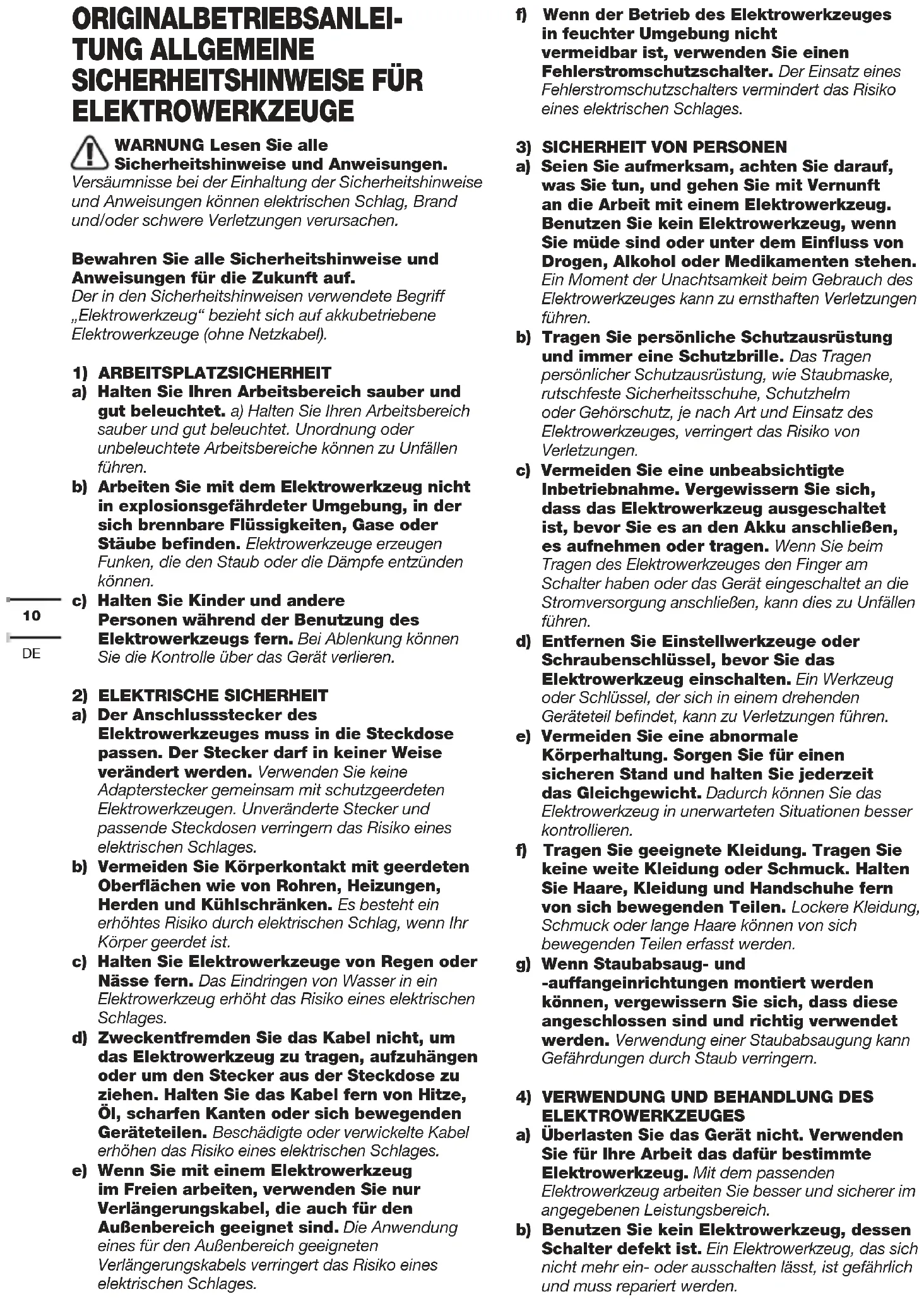

ORIGINALBETRIEBSANLEI- TUNG ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG DES

ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.11

c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. SICHERHEITSHINWEISE

1) Sicherheitsanweisungen für alle Arbeiten

Tragen Sie Gehörschutz, Wenn Sie die Schlagbohrmaschine benutzen. Lärmaussetzung kann Gehörverlust verursachen.

Benutzen Sie den zusätzlichen Handgriff, der mit dem Werkzeug geliefert wird. Kontrollverlust kann Personenschäden zufolge haben.

Halten Sie das Werkzeug an den isolierten Griffen fest, wenn Sie eine Arbeit durchführen, bei der das schneidende Zubehörteil oder die Befestigungselemente u. U. versteckte Kabel berühren können. Wenn das schneidende Zubehörteil oder die Befestigungselemente mit einer spannungsführenden Leitung in Berührung kommen, können freiliegende Metallteile des Werkzeugs unter Spannung gesetzt werden und der Benutzer einen elektrischen Schlag erleiden.

2) Sicherheitshinweise für den Einsatz von

Langbohrern mit Bohrhämmern a) Starten Sie das Bohren immer mit niedriger Drehzahl und wenn die Bohrerspitze in Kontakt mit dem Werkstück ist. Bei höheren Drehzahlen kann sich der Bohrer verbiegen, wenn er sich frei und ohne Kontakt mit dem Werkstück dreht, was Verletzungen verursachen kann. b) Drücken Sie nur in direkter Linie zum Bohrer und üben Sie keinen übermäßigen Druck aus. Bohrer können sich verbiegen, was zu Brüchen oder zum Verlust der Kontrolle und damit zu Verletzungen führen kann. ZUSÄTZLICHE

SICHERHEITSREGELN FÜR

1. Tragen Sie eine Staubschutzmaske.

SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durch- lesen WARNUNG! Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Schutzbrille Schutzisolation Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. Sperren Freischalten12

WAHLSCHALTER BETRIEBSART

ZUSATZHANDGRIFF Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Typ Designation: KUX15P (X15P- Bezeichnung der Maschine, Repräsentant Bohrhammer) Nennspannung 230-240V~50Hz Nennaufnahmeleistung 1100W Leerlaufdrehzahl 0-900/min Schlagzahl 4300bpm Schlagenergie 5.0J Bohrfutter SDS-Plus Bohrleistung Mauerwerk 28mm Funktionen Hämmern, Meißeln Schutzklasse /II Gewicht 4.5kg ZUBEHÖRTEILE Zusatzhandgriff

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. INFORMATIONEN ÜBER LÄRM Gewichteter Schalldruck L

: 93.1dB(A) Gewichtete Schallleistung L

3dB(A) Tragen Sie einen Gehörschutz. INFORMATIONEN ÜBER VIBRATIONEN Vibrationsgesamtmesswertermittlung gemäß EN 62841: Modusbes- chreibung Vibrationse- missionswert Unsicherheit K Schlagbohren in Beton

K = 1.5 m/s² Der angegebene Gesamt vibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläugen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es ein Hand-Arm- Vibrationssyndrom erzeugen. WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf bendet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.13

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. WARNUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Einstellungen, Reparaturen oder Wartungsarbeiten vornehmen.

1. Bohrer einsetzen/entfernen

Achten Sie beim Werkzeugwechsel darauf, die Staubschutzkappe nicht zu beschädigen. 1)Positionieren Sie den Bohrer (siehe Abb. A) Reinigen Sie den Bohrer und schmieren Sie ihn leicht mit dem mitgelieferten Fett ein, bevor Sie ihn einsetzen. Ziehen Sie den Bohrfuttermantel (a) nach vorne hinaus und setzen Sie den staubfreien Bohrer in das Bohrfutter ein, bis er einrastet. Der Bohrer rastet von selbst ein. Überprüfen Sie die Verriegelung, indem Sie am Bohrer ziehen. 2)Entfernen Sie den Bohrer (siehe Abb.B) Ziehen Sie den Bohrfuttermantel (a) nach vorne hinaus und ziehen Sie den Bohrer heraus. WARNUNG! Ihr neuer KRESS Bohrhammer erzeugt kraftvolle Kraft, um Ihre Arbeit schnell und effizient zu erledigen. Diese Kräfte können dazu führen, dass minderwertige SDS- Bits brechen und im Bohrer stecken bleiben. Aus diesem Grund empfehlen wir, dass Sie mit diesem Werkzeug nur hochwertige SDS-Bohrer verwenden.

2. Stellen Sie den zusätzlichen Griff ein (siehe Abb.

C). Drehen Sie den Hebel gegen den Uhrzeigersinn, um den Tiefenmesser freizugeben. Schieben Sie den Tiefenmesser, bis der Abstand zwischen dem Ende des Tiefenmessers und dem Ende des Bohrers der Tiefe des gewünschten Lochs / der gewünschten Schraube entspricht. Dann stellen Sie den Tiefenmesser fest, indem Sie den Griff im Uhrzeigersinn drehen. WARNUNG: Verwenden Sie immer den zusätzlichen Griff.

3. Anti-Vibrationsgriff

Stoßfeste Griffe reduzieren die Vibrationen, die beim Bedienen der Maschine entstehen, so wird ein sicherer und komfortabler Betrieb gewährleistet.

4. Starten / Stoppen

Drücken Sie die Ein / Aus-Taste, um das Werkzeug zu starten, und lassen Sie sie los, um es zu stoppen.

Starten: Halten Sie die Ein / Aus-Taste gedrückt, um einen kontinuierlichen Betrieb zu gewährleisten. Stoppen: Lassen Sie die Ein / Aus-Taste los.

Mit dem Betriebsarten-Wahlschalter können Sie die richtige Betriebsart für jeden Anwendungszweck auswählen. Zum Wechsel zwischen den einzelnen Funktionen drücken Sie die Freigabetaste und wählen die gewünschte Betriebsart mit dem Wahlschalter aus. Zum Bohren von Beton oder Mauerwerk Zum Meißeln. WARNUNG: Der Betriebswahlschalter kann nur im Stillstand verwendet werden.

7. Ersetzen Sie die Kohlebürste (siehe Abb. D)

Wenn die Geschwindigkeit der Maschine instabil ist oder das Werkzeug nach dem Einschalten nicht funktioniert, prüfen Sie, ob die Kohlebürsten in Ordnung sind. Befolgen Sie in diesem Fall die folgenden Schritte, um die Kohlenbürsten auszutauschen:

1) Ziehen Sie das Netzkabel ab.

2) Öffnen Sie die Kohlebürstenabdeckung (e) mit einem

Schraubendreher (nicht mitgeliefert).

3) Ersetzen Sie beide Kohlebürsten gleichzeitig.

8. ÜBERSPANNUNGSCHUTZ

Bei Überlastung bleibt der Motor stehen. Maschine sofort entlasten und abkühlen lassen. Lassen Sie sie mit Höchstgeschwindigkeit ohne Last 30 Sekunden lang laufen. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. Geben Sie nach etwa 100 Betriebsstunden ca. 10 Gramm Schmiermittel Nr. 1 (ca. 2-3 Wasseraschenkappen) in das Getriebe.14

UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. FEHLERBEHEBUNG Die folgende Tabelle zeigt die Überprüfungen und Schritte an, die Sie durchführen können, wenn Ihre Maschine nicht ordnungsgemäß funktioniert. Falls diese das Problem nicht identizieren/lösen können, kontaktieren Sie bitte den Kress Kundendienst. Ich möchte an dieser Stelle nochmals darauf hinweisen, dass empfohlen wird, den Schaft eines jeden verwendeten Bohraufsatzes einzuschmieren. Symptom Mögliche Ursache Abhilfe Maschine arbeitet nicht Maschine hat keine Stromzufuhr Eine andere Steckdose benutzen. Die Kohlebürsten sind verschlissen Lassen Sie diese von einem Fachmann prüfen, und ersetzen Sie sie bei Bedarf Die Strom- und Hammerleistung der Maschine ist gering Ihr Bohraufsatz passt nicht leicht in das Bohrfutter Maschine ist eventuell kalt. Die Maschine 1-2 Minuten aufwärmen, bis sie eine ordnungsgemäße Betriebstemperatur erreicht hat Pleuel defekt (Fettmangel oder verschmutztes Getriebe). Lassen Sie es bei Bedarf durch qualiziertes Personal ersetzen und Fett hinzufügen. Es ist nicht genug Öl im Getriebe. Bitten Sie eine qualifizierte Person, etwas Fett hinzuzufügen (ca. 2 oder 3 Kapseln). Ihr Bohrer kann nicht frei in das Bohrfutter gleiten. Das Bohrfutter von Staub und Schmutz reinigen; gegebenenfalls den Schaft des Aufsatzes schmieren. Maschine arbeitet nicht Das Bohrfutter ist mit Staub und Schmutz verunreinigt. Staub und Schmutz vom Bohrfutter entfernen. Der Schaft des Bohrers ist beschädigt oder verdreht. Tauschen Sie den Bohrer aus. Der Bohrer ist gebrochen und sein Schaft blieb im Bohrfutter stecken. Lassen Sie es von einem Fachmann überprufen und den Bohrer ersetzen. Sie können den Bohrer nicht aus dem Bohrfutter entfernen. Der Schaft des Bohrers ist beschädigt oder verdreht. Das Bohrfutter ist mit Staub und Schmutz verunreinigt. Lassen Sie es von einem Fachmann überprufen und den Bohrer ersetzen.15

KONFORMITÄTSERKLÄ- RUNG Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Erklären hiermit, dass unser Produkt Beschreibung Bohrhammer Typ KUX15P (X15P-Bezeichnung der Maschine, Repräsentant Bohrhammer) Funktion Hämmern verschiedener Materialien Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2011/65/EU & (EU)2015/863 2014/30/EU Werte nach EN 62841-1

EN 61000-3-3 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/10/21 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China16
