Tipo di prodotto	Martello perforatore (trapano a percussione)
Marca	Kress
Modello	KUX35P
Alimentazione	230-240 V ~ 50 Hz
Potenza nominale	1200 W
Frequenza di percussione	3500 bpm
Energia di percussione	14 J
Peso	5.8 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione acustica (LpA)	87,9 dB(A)
Livello di potenza acustica (LwA)	101,9 dB(A)
Tipo di mandrino	Mandrino a sgancio rapido per scalpelli
Impugnatura ausiliaria	Sì, regolabile
Impugnatura antivibrazione	Sì
Anello di regolazione dello scalpello	Sì, per posizionamento angolare
Interruttore autobloccante	Sì, per funzionamento continuo
Lubrificazione	Ingrassaggio manuale ogni 100 ore (circa 10 g di grasso 1#)
Accessori inclusi	Impugnatura ausiliaria, chiave regolabile, scalpello a punta
Protezione ambientale	Riciclaggio RAEE non gettare nei rifiuti domestici
Utilizzo conforme	Scalpellatura su calcestruzzo, mattoni, pietra, asfalto; avvitamento e costipamento con accessori adatti

Domande frequenti - KUX35P KRESS

Come sostituire lo scalpello sulla Kress KUX35P ?

Tirare il mandrino (2) all'indietro, inserire lo scalpello, quindi rilasciare il mandrino per bloccarlo. Assicurarsi che sia ben fissato tirandolo. Per rimuovere, abbassare il mandrino e rimuovere lo scalpello.

Che olio o grasso usare per la lubrificazione del cambio?

Usare circa 10 grammi di grasso 1# (tipo lubrificante per ingranaggi) ogni 100 ore di funzionamento. Aprire il coperchio dell'olio (3) con la chiave fornita per aggiungere il grasso.

Il martello KUX35P può essere usato per forare metallo o legno?

No, questo utensile è progettato per scalpellatura e martellatura su calcestruzzo, mattoni, pietra e asfalto. Per forare, utilizzare un mandrino adatto e punte, ma la macchina è principalmente un martello perforatore.

Come regolare la posizione dello scalpello?

Dopo aver fissato lo scalpello, spingere l'anello di regolazione dello scalpello (9) verso il mandrino (2) e ruotarlo per regolare l'angolo. Rilasciare l'anello e verificare che lo scalpello sia ben bloccato nella fessura. Non eseguire mai questa regolazione quando l'utensile è in funzione.

Cosa fare se l'utensile si surriscalda?

Se la macchina diventa molto calda, farla funzionare a vuoto per 2-3 minuti per raffreddare il motore. Verificare che le prese d'aria non siano ostruite e che l'utensile non venga utilizzato in modo continuo oltre le sue capacità.

Quali dispositivi di sicurezza sono consigliati?

Indossare sempre protezioni per le orecchie, occhiali di sicurezza e una maschera antipolvere. Utilizzare l'impugnatura ausiliaria e tenere l'utensile dalle superfici isolate per evitare scosse elettriche.

Posso usare uno scalpello standard con questo trapano?

Sì, la macchina viene fornita con uno scalpello a punta. È possibile utilizzare altri scalpelli compatibili con il sistema di mandrino rapido. Assicurarsi che siano affilati per prestazioni migliori.

Come pulire l'utensile dopo l'uso?

Pulire la macchina con un panno asciutto. Non usare mai acqua o detergenti chimici. Tenere le prese d'aria pulite e libere. Se la macchina è molto polverosa, utilizzare un soffiatore d'aria secca.

Cosa significano i simboli sull'etichetta?

I simboli includono: leggere il manuale di istruzioni, indossare protezioni per le orecchie, per gli occhi, una maschera antipolvere e la classe di protezione II (doppio isolamento). Il simbolo RAEE indica il riciclaggio separato.

La garanzia è valida se lubrifico da solo il cambio?

Sì, la lubrificazione è una manutenzione normale raccomandata dal produttore. Seguire le istruzioni per non danneggiare l'utensile. In caso di dubbi, contattare un servizio di assistenza autorizzato.

MANUALE UTENTE KUX35P KRESS

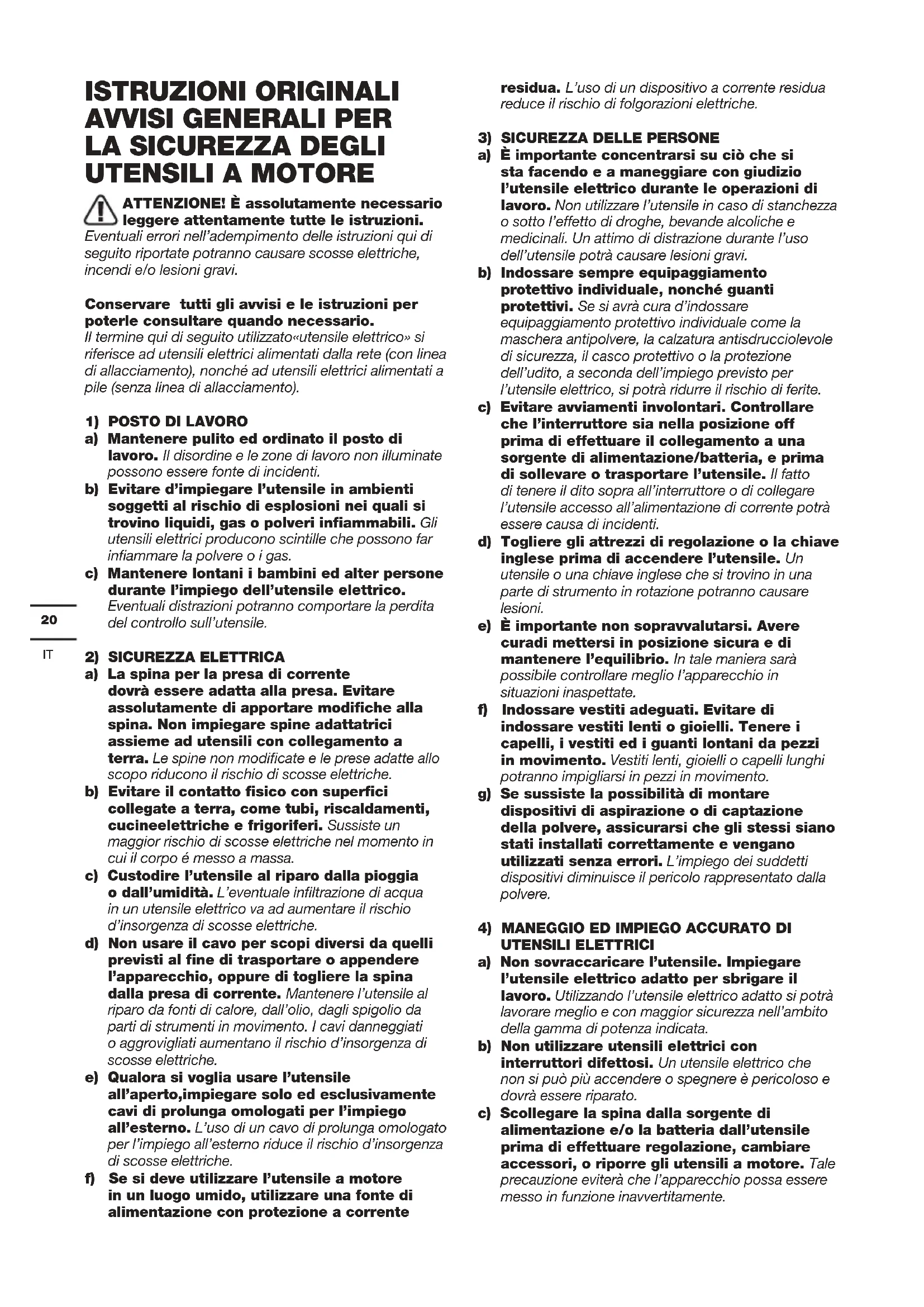

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni.

Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Il termine qui di seguito utilizzato «utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

1) POSTO DI LAVORO
a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed alter persone durante l'impiego dell'utensile elettrico.
Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'utensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d'insorgenza di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Se si deve utilizzare l'utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente

residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3) SICUREZZA DELLE PERSONE
a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.
4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l'apparecchio possa essere messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio.

Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) ASSISTENZA
a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'apparecchio.

INDICAZIONI DI SICUREZZA PER MARTELLI

1. Indossare protezione per le orecchie.
   L'esposizione al rumore può provocare la perdita dell'udito.
2. Usare le impugnature ausiliarie fornite in dotazione all'attrezzo. La perdita di controllo può provocare lesioni personali.
3. Afferrare lo strumento per le apposite maniglie quando si eseguono operazioni durante le quali l'attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l'operatore al rischio di scosse elettriche.

AGGIUNTIVE REGOLE DI SICUREZZA PER IL MARTELLO

1. Indossare una mascherina antipolvere.

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni
	Indossare protezione per le orecchie
	Indossare protezione per gli occhi
	Indossare una mascherina antipolvere
	Doppio isolamento
	Attenzione
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELEMENTI DELL'APPARECCHIO

1.	COPERCHIO ANTIPOLVERE
2.	MANDRINO
3.	COPERCHIO DELL'OLIO
4.	MANIGLIA ANTIVIBRANTE
5.	PULSANTE AUTOBLOCCANTE
6.	INTERRUTTORE AVVIO-ARRESTO
7.	IMPUGNATURA PRINCIPALE
8.	IMPUGNATURA AUSILIARIA
9.	ANELLO DI REGOLAZIONE DELLO SCAL-PELLO

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice KUX35P(X35P- denominazione del macchinario, rappresentante del martello)

Tensione nominale 230-240V~50Hz
Potenza di ingresso nominale 1200W
Tasso di impatto 3500bpm
Energia di impatto 14J
Classe di protezione
Peso della macchina 5.8kg
Sistema di lavoro	30s / 90s

ACCESSORI

Impugnatura ausiliaria 1
Chiave inglese 1
Pala con estremità appuntita 1

Si condiglia di comprare gli accessori elencati nell'elenco sopra dallo stesso negozio dove hai comprato l'utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offrire consulenza.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	_pA =87.9dB(A)
Potenza acustica ponderata A L	_wA =101.9dB(A)
K_PA & K_WA	3dB(A) & 2.4dB(A)

Indossare protezione per le orecchie

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN62841:

Scalpellatura	Valore emissione vibrazioni a_h,Cheq = 17.918m/s^2
	Incertezza K= 1.5m/s2

Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono

differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di to dovrebbe anche tenere conto di tutte le parti del operativo, come le volte in cui lo strumento viene to e il tempo in cui viene lasciato girare a vuoto a realmente fare il suo lavoro. Questo potrebbe ne significativamente il livello di esposizione sul do di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORME ALLE NORME

Questa macchina è adatta a scavare nel calcestruzzo, mattoni, pietra e asfalto. Dopo aver installato gli accessori appropriati, può essere utilizzato anche per estrarre e pigiare.

INSTALLAZIONE

Avvertimento: Assicurarsi di scollegare il cavo di alimentazione prima di qualsiasi vento o riparazione della macchina.

1. IMPUGNATURA AUSILIARIA (VEDI FIG. A)

È possibile modificare la posizione dell'impugnatura ausiliaria (8) se necessario per migliorare la sicurezza e la comodità del lavoro.

Stringere l'impugnatura ausiliaria (8) in senso antiorario e allentare l'impugnatura ausiliaria (8) in senso orario.

Avvertimento: Si deve utilizzare l'impugnatura ausiliaria durante il ionamento.

2. SCALPELLO

Con i mandrini (2), lo scalpello può essere facilmente sostituito senza altri utensili ausiliari.

Il coperchio antipolvere (1) impedisce alle polveri di entrare nello scalpello durante il funzionamento.

Prestare attenzione quando si installa uno scalpello senza danneggiare il coperchio antipolvere (1).

Avvertimento: Sostituire il coperchio antipolvere se è danneggiato. Per evitare i pericoli, deve essere sostituito dal centro assistenza speciale o da un professionista con qualifiche equivalenti.

1) INSTALLAZIONE

Abbassare il mandrino (2) e avvitarlo nello scalpello. Rilasciare il mandrino (2) per bloccare lo scalpello. (Vedi Fig. B1-B3) Tirare lo scalpello per assicurarsi che sia bloccato.

2) SMONTAGGIO

Abbassare il mandrino (2) e rimuovere lo scalpello. (Vedi Fig. C)

Nota: Utilizzare uno scalpello appuntito per ottenere buone prestazioni. È importante macinare lo scalpello in tempo per prolungarne la durata e ottenere prestazioni migliori. 3) Aggiungere regolarmente lubrificante al cambio

Aprire il coperchio dell'olio (3) con la chiave dotata e aggiungere la quantità appropriata di grasso (Vedi Fig. D)

3. REGOLAZIONE DELLA POSIZIONE DELLO SCALPELLO

Dopo aver fissato lo scalpello, spingere l'anello di regolazione dello scalpello (9) verso il mandrino (2) e ruotarlo. Regolare l'angolazione dello scalpello per farlo nella posizione corretta, quindi rilasciare l'anello di regolazione dello scalpello e assicurarsi che i fermagli siano ben fissati nella fessura. (Vedi Fig. E1, E2, E3)

Attenzione: Non regolare lo scalpello quando l'utensile è in funzione

OPERAZIONE

1. AVVIO / ARRESTO

Premere l'interruttore di avvio / arresto per avviare la macchina. Rilasciare l'interruttore di avvio / arresto (6) per arrestare la macchina.

2. OPERAZIONE CONTINUA

Inzio: Premere l'interruttore di avvio / arresto (6) e bloccare l'interruttore con il pulsante autobloccante (5) per mantenerlo attivato. Spegnimento: Premere l'interruttore di avvio / arresto (6) e rilasciarlo immediatamente.

Avvertimento: Se la macchina è molto calda, metterla in funzione per 2-3 minuti senza carico per raffreddare il motore.

MANUTENZIONE

Assicurarsi di scollegare il cavo di alimentazione prima di qualsiasi intervento di riparazione sulla macchina.

È necessario aggiungere i lubrificanti per l'elettroutensile. Pulire la macchina con un panno asciutto in tempo dopo l'uso. Non pulire la macchina con acqua o detergenti chimici per evitare di compromettere le prestazioni dell'involucro o causare incidenti come le perdite elettriche.

Mantenere sempre l'ingresso dell'aria pulito e non ostruito per evitare l'accumulo di detriti e influire sul raffreddamento del motore. Inoltre, cercare di non usarlo in un ambiente polveroso.

Occasionalmente, potrebbero verificarsi scintille all'uscita dell'aria, ma è normale e non causerà danni

alla macchina.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.

Aggiungere circa 10 grammi di lubrificante 1# (circa 2-3 tappi di bottiglia d'acqua) alla scatola ingranaggi ogni 100 ore di funzionamento.

PROTEZIONE AMBIENTALE

I prodotti elettrici obsoleti non devono essere smaltiti insieme ai rifiuti urbani. Riciclare i prodotti laddove sono presenti gli appositi centri. Mettersi in contatto con le autorità locali, o con il rivenditore, per informazioni sul riciclaggio.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Martello elettrico

Codice KUX35P(X35P- denominazione del macchinario, rappresentante del martello)

Funzione Perforazione di vari materiali.

È conforme alle seguenti direttive,,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

2000/14 / EC modificata da 2005/88 / EC:

-Procedura di valutazione della conformità come

Allegato VI

-Livello di potenza sonora misurato 101.9dB

-Livello di potenza sonora garantito dichiarato 105dB

Il corpo notificato interessato

Nome:

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/10/21

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
