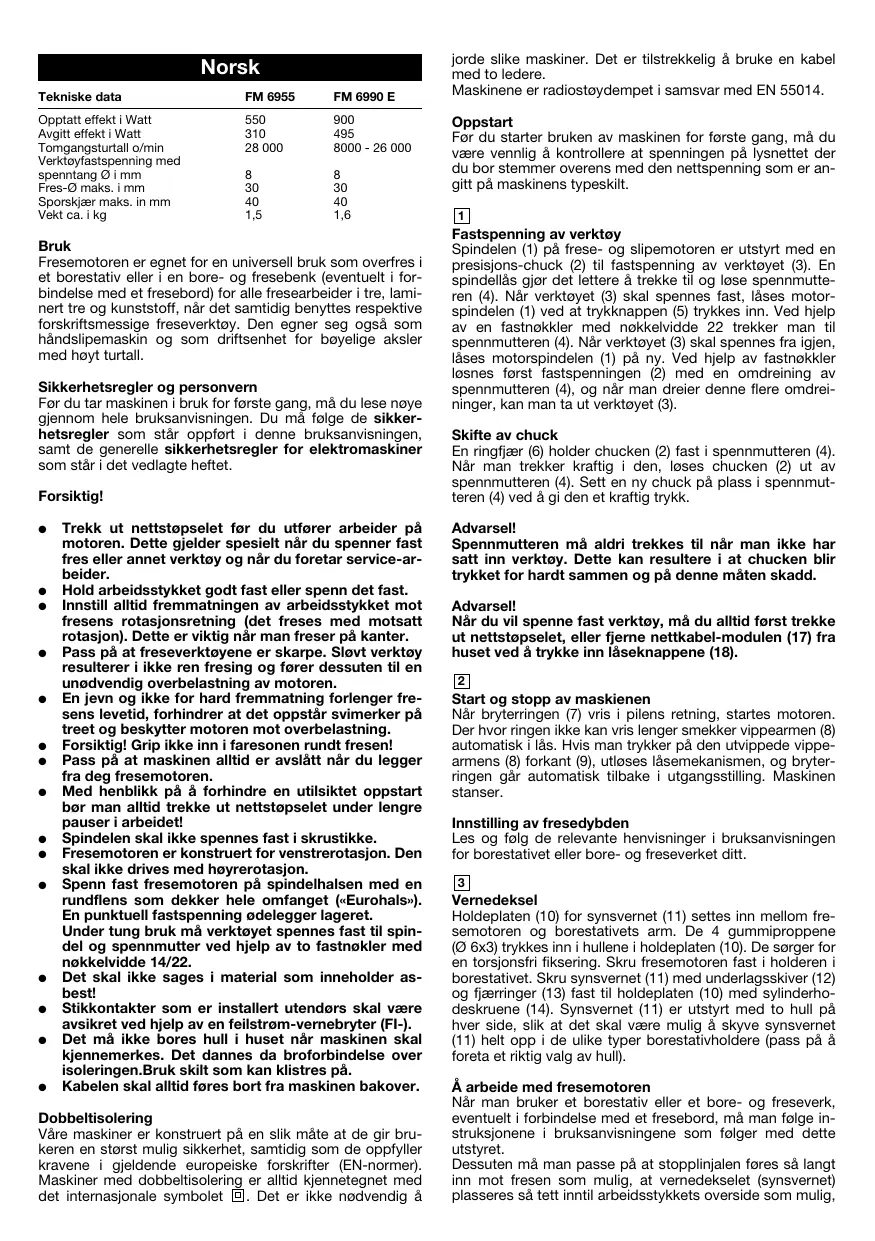

BRUKSANVISNING FM 6990 E KRESS

1,6 Bruk Fresemotoren er egnet for en universell bruk som overfres i et borestativ eller i en bore- og fresebenk (eventuelt i forbindelse med et fresebord) for alle fresearbeider i tre, laminert tre og kunststoff, når det samtidig benyttes respektive forskriftsmessige freseverktøy. Den egner seg også som håndslipemaskin og som driftsenhet for bøyelige aksler med høyt turtall. Sikkerhetsregler og personvern Før du tar maskinen i bruk for første gang, må du lese nøye gjennom hele bruksanvisningen. Du må følge de sikkerhetsregler som står oppført i denne bruksanvisningen, samt de generelle sikkerhetsregler for elektromaskiner som står i det vedlagte heftet. Forsiktig!

Trekk ut nettstøpselet før du utfører arbeider på motoren. Dette gjelder spesielt når du spenner fast fres eller annet verktøy og når du foretar service-arbeider. Hold arbeidsstykket godt fast eller spenn det fast. Innstill alltid fremmatningen av arbeidsstykket mot fresens rotasjonsretning (det freses med motsatt rotasjon). Dette er viktig når man freser på kanter. Pass på at freseverktøyene er skarpe. Sløvt verktøy resulterer i ikke ren fresing og fører dessuten til en unødvendig overbelastning av motoren. En jevn og ikke for hard fremmatning forlenger fresens levetid, forhindrer at det oppstår svimerker på treet og beskytter motoren mot overbelastning. Forsiktig! Grip ikke inn i faresonen rundt fresen! Pass på at maskinen alltid er avslått når du legger fra deg fresemotoren. Med henblikk på å forhindre en utilsiktet oppstart bør man alltid trekke ut nettstøpselet under lengre pauser i arbeidet! Spindelen skal ikke spennes fast i skrustikke. Fresemotoren er konstruert for venstrerotasjon. Den skal ikke drives med høyrerotasjon. Spenn fast fresemotoren på spindelhalsen med en rundflens som dekker hele omfanget («Eurohals»). En punktuell fastspenning ødelegger lageret. Under tung bruk må verktøyet spennes fast til spindel og spennmutter ved hjelp av to fastnøkler med nøkkelvidde 14/22. Det skal ikke sages i material som inneholder asbest! Stikkontakter som er installert utendørs skal være avsikret ved hjelp av en feilstrøm-vernebryter (FI-). Det må ikke bores hull i huset når maskinen skal kjennemerkes. Det dannes da broforbindelse over isoleringen.Bruk skilt som kan klistres på. Kabelen skal alltid føres bort fra maskinen bakover. Dobbeltisolering Våre maskiner er konstruert på en slik måte at de gir brukeren en størst mulig sikkerhet, samtidig som de oppfyller kravene i gjeldende europeiske forskrifter (EN-normer). Maskiner med dobbeltisolering er alltid kjennetegnet med det internasjonale symbolet . Det er ikke nødvendig å jorde slike maskiner. Det er tilstrekkelig å bruke en kabel med to ledere. Maskinene er radiostøydempet i samsvar med EN 55014. Oppstart Før du starter bruken av maskinen for første gang, må du være vennlig å kontrollere at spenningen på lysnettet der du bor stemmer overens med den nettspenning som er angitt på maskinens typeskilt.

Fastspenning av verktøy Spindelen (1) på frese- og slipemotoren er utstyrt med en presisjons-chuck (2) til fastspenning av verktøyet (3). En spindellås gjør det lettere å trekke til og løse spennmutteren (4). Når verktøyet (3) skal spennes fast, låses motorspindelen (1) ved at trykknappen (5) trykkes inn. Ved hjelp av en fastnøkkler med nøkkelvidde 22 trekker man til spennmutteren (4). Når verktøyet (3) skal spennes fra igjen, låses motorspindelen (1) på ny. Ved hjelp av fastnøkkler løsnes først fastspenningen (2) med en omdreining av spennmutteren (4), og når man dreier denne flere omdreininger, kan man ta ut verktøyet (3). Skifte av chuck En ringfjær (6) holder chucken (2) fast i spennmutteren (4). Når man trekker kraftig i den, løses chucken (2) ut av spennmutteren (4). Sett en ny chuck på plass i spennmutteren (4) ved å gi den et kraftig trykk. Advarsel! Spennmutteren må aldri trekkes til når man ikke har satt inn verktøy. Dette kan resultere i at chucken blir trykket for hardt sammen og på denne måten skadd. Advarsel! Når du vil spenne fast verktøy, må du alltid først trekke ut nettstøpselet, eller fjerne nettkabel-modulen (17) fra huset ved å trykke inn låseknappene (18).

Start og stopp av maskienen Når bryterringen (7) vris i pilens retning, startes motoren. Der hvor ringen ikke kan vris lenger smekker vippearmen (8) automatisk i lås. Hvis man trykker på den utvippede vippearmens (8) forkant (9), utløses låsemekanismen, og bryterringen går automatisk tilbake i utgangsstilling. Maskinen stanser. Innstilling av fresedybden Les og følg de relevante henvisninger i bruksanvisningen for borestativet eller bore- og freseverket ditt.

Vernedeksel Holdeplaten (10) for synsvernet (11) settes inn mellom fresemotoren og borestativets arm. De 4 gummiproppene (Ø 6x3) trykkes inn i hullene i holdeplaten (10). De sørger for en torsjonsfri fiksering. Skru fresemotoren fast i holderen i borestativet. Skru synsvernet (11) med underlagsskiver (12) og fjærringer (13) fast til holdeplaten (10) med sylinderhodeskruene (14). Synsvernet (11) er utstyrt med to hull på hver side, slik at det skal være mulig å skyve synsvernet (11) helt opp i de ulike typer borestativholdere (pass på å foreta et riktig valg av hull). Å arbeide med fresemotoren Når man bruker et borestativ eller et bore- og freseverk, eventuelt i forbindelse med et fresebord, må man følge instruksjonene i bruksanvisningene som følger med dette utstyret. Dessuten må man passe på at stopplinjalen føres så langt inn mot fresen som mulig, at vernedekselet (synsvernet) plasseres så tett inntil arbeidsstykkets overside som mulig, og at man under fresing alltid må bruke anordninger som sørger for en sikker føring av arbeidsstykket, for eksempel stopplinjal, hjelpeanslag, mateskyver eller tilbakeslagskloss under fresing med innsats. Fullbølge-elektronikk med elektronisk motorvern-overvåkning (sikkerhetselektronikk) I denne fullbølgeelektronikken med innebygget tachogenerator har man integrert følgende fordeler: Fremmatningsanordningen for arbeidsstykket skal alltid innstilles slik at det beveges mot fresens rotasjonsretning: Myk start En startstrømbegrensning reduserer strømmen ved innkopling. Motoren akselererer sakte til forhåndsinnstilt omdreiningstall. På denne måten skånes brukeren, samtidig som maskinens levetid økes. Advarsel! Det må aldri freses med maskinens rotasjonsretning.

Frihåndsarbeid På grunn av sine små dimensjoner og sin lave vekt er fresemotoren også utmerket godt egnet for mange typer frihåndsarbeid. Håndtaket (15) (ekstrautstyr) letter håndteringen i en slik forbindelse. Advarsel! Bruk vernebrille! Stans motoren med en gang arbeidet er ferdig – ulykkesfare! Bruk bare frese-, bore- og slipeverktøy som er godkjent for drift med høye omdreiningstall (30 000 o/min.). Sliping Når frese- og slipemotoren brukes som slipemaskin i frihåndsdrift, må man passe på at omfangshastigheten på 45 m/s ikke overskrides. Omfangshastigheten kan beregnes på følgende måte: V= d·π·n V = Omfangshastighet m d = Slipeskive-Ø i mm π = 3,14 n = Frese- og slipemotorens tomgangsomdreiningstall angitt i omdreininger/min. Eksempel: Den slipeskiven man bruker har en diameter på 25 mm: V = 25 · π · 24 000 m = 31,4 m

Maks. tillatt omdreiningstall er ikke overskredet. Man kommer opp i maks. tillatt omfangshastighet med en slipeskive-Ø på 30 mm. Det er ikke tillatt å bruke slipeskiver med større diameter. Man må passe på at: - bruk kun kunstharpiks, eller keramisk bundne slipestifter. - slipeskivene oppbevares slik at de ikke kan bli skadd (riss i slipeskiven, skadde verktøyskaft, osv. kan bety livsfare for brukeren) - før man tar i bruk nye innsatsverktøy kjøres disse 5 min. i tomgang. Arbeid med bøyelig aksel Takket være sine høye omdreiningstall er frese- og slipemotoren også veldig godt egnet for driftsenhet for en bøyelig aksel. I denne forbindelse må man passe på at tillatt tomgangs-omdreiningstall for den bøyelige akselen harmonerer med frese- og slipemaskinens tomgangs-omdreiningstall. Advarsel! Bruk vernebrille! Elektronisk overbelastningsvern Hvis man har en belastning som i for stor grad setter motoren i fare, reduseres fresemotorens omdreiningstall ved hjelp av en integrert motorovervåkning. I et slikt tilfelle må man først sørge for en avlastning av maskinen – det beste er å fjerne den en kort stund fra arbeidsstykket – før man på ny har den fulle ytelse til disposisjon. Elektronisk regulering med tachogenerator Fullbølge-elektronikken gjør det mulig med et stort innstillingsområde mellom 8000 - 26 000 o/min. Under belastning sørger tachogeneratoren for etterforsyning. Det forhåndsinnstilte omdreiningstallet holdes konstant. Ved hjelp av stillhjulet (16) kan man med andre ord alltid, uavhengig - material (for eksempel hardt tre, mykt tre, kunststoff) og - frese- eller slipeverktøy (for eksempel liten diameter, lav kvalitet, toppkvalitet), - innstille optimal skjærehastighet eller driftsomdreiningstall. Hvilken skjærehastighet og hvilket driftsomdreiningstall som er påkrevd, avhenger av flere forskjellige faktorer (for eksempel de forskjellige hardheter på det materialet som skal behandles, kvaliteten på fresen, fremmatningen, osv.). Man må forsøke å finne fram til en optimal innstilling ved hjelp av prøving og feiling når man starter arbeidet. Merk! Hvis man arbeider med veldig høye omdreiningstall, innebærer dette en rask slitasje av og liten levetid for verktøyet! Viktig! Bruk bare skarpt freseverktøy som er i god stand! Det beste er å bruke vårt original-freseverktøy! Hvis du bruker freseverktøy av annet fabrikat, må du ikke overskride de maks. omdreininger i minuttet som produsenten har angitt på det roterende verktøy! Utskifting av kullbørster Dette arbeidet, og alle andre servicearbeider, utføres raskt og kompetent av våre service-verksteder. Nettkabel Det er ikke tillatt å arbeide med en skadet nettkabel. Slike skadete nettkabler skal skiftes ut med én gang. Takket være vår nyskapende nettkabelmodul (17) kan dette gjøres på en enkel og grei måte. Trykk inn de to låseknappene (18) og trekk nettmodulen (17) ut av håndtaket. Før en ny nettkabelmodul inn i håndtaket og smekk den fast. Det er mulig å rekvirere nettkabler med ulike lengder som ekstrautstyr. Nettkabel-modulen skal kun benyttes for KRESS elektromaskiner! Du må aldri prøve å drive andre elektromaskiner med denne modulen! Motor, rengjøring og pleie Den kraftige universalmotoren har nok av kraftreserver. Hvis du etter hver bruk blåser støvet ut av ventilatoren, viser maskinen sin takknemlighet med en lang levetid. Ventilasjonsåpningene må alltid holdes rene og fri. En konstant ventilasjon er nemlig veldig viktig. Maskinen er smurt for en varig drift og i stor utstrekning vedlikeholdsfri. Tilsyn av verktøyet Sørg for at du bare bruker skarpt freseverktøy som er i god stand. På denne måten skåner du motoren og høyner maskinens levetid. Freser av hardtmetall krever en spesielt forsiktig behandling, ettersom eggene lett kan komme til å brekke av. Av hensyn til ulykkesfaren må skadde frese-, slipe- og poleringsverktøy ikke tas i bruk på vår frese- og slipemotor med høyt omdreiningstall. Tilbehør inkludert i leveransen FM 6955 E 1 vernedeksel FM 6990 E 1 vernedeksel OF 6990 E – Ekstrautstyr Chuck 6 mm, 1/4" Freseanordning Håndtak Informasjon om støyutvikling/vibrasjoner De beregnede måleverdier svarer til EN 50144. Lydtrykknivå: FM 6955 = 75+3 dB (A) FM 6990 E = 74,5+3 dB (A) Lydeffektsnivå: FM 6955 = 88+3 dB (A) FM 6990 E = 87,5+3 dB (A) Arbeidsplasrelatert emisjonsverdi: FM 6955 = 78+3 dB (A) FM 6990 E = 77,5+3 dB (A) Det er påkrevd å treffe støydempende forholdsregler for brukeren. Den typiske vurderte akselerasjon ligger på FM 6955: 3,7 m/s2 FM 6990 E: 6,1 m/s2. Miljøvern Kress tar kasserte maskiner i retur og tilfører dem et ressursbevarende recycling-system. Takket vére sitt konstruksjonsprinsipp med modulenheter er det lett å ta Kress-maskinene fra hverandre i deres enkelte bestanddeler som består av grunnstoffer som kan gjennvinnes. Lever din kasserte Kress-maskin tilbake til forhandleren eller send den direkte til Kress. Endringer forbeholdes. Suomi Tekniset tiedot FM 6955 FM 6990 E Tehonotto, wattia Antoteho, wattia Tyhjäkäyntikierrosluku min.-1 Laitetehonotto Tankoistukka Ø mm Jyrsin-Ø maks. mm Uraterä maks. mm Paino n. kg

1. Denne elektromaskinen ble produsert med en høy grad av

presisjon og ble gjort til gjenstand for strenge kvalitetskontroller før den forlot fabrikken. 2. Av denne grunn garanterer vi en gratis reparasjon av fabrikasjonsog materialfeil som måtte oppstå innen utløpet av 24 måneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til å reparere defekte deler eller til å skifte disse ut mot nye. Utskiftede deler går over til å være vår eiendom.

3. Usakkyndig bruk eller behandling av maskinen fører til tap av

garantien. Det samme gjelder hvis maskinen åpnes av et ikke autorisert reparasjonsverksted. Deler som normalt utsettes for slitasje omfattes ikke av garantien.

4. Garantikrav anerkjennes kun hvis vi får umiddelbar beskjed om

skaden (dette gjelder også transportskader). Garantitiden forlenges ikke på grunn av reparasjonsarbeider som utføres på basis av garantikrav.

5. Hvis det skulle oppstå en feil på maskinen, må du være vennlig å

sende maskinen med utfyllt garantikort og en kort beskrivelse av feilen til oss eller til det ansvarlige serviceverksted. Legg en kjøpskvittering med. 6. De garantiforpliktelser som vi påtar oss utelukker alle videregående krav fra kjøpers side, spesielt når det gjelder retten til annulering, rabatt eller krav om skadeserstatning.

7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av

kjøpeprisen) eller anullering (salgskontrakten oppheves) hvis vi ikke lykkes i å reparere eventuelle mangler innen en rimelig tidsfrist.

8. Ikke utelukket er krav om skadeserstatning i henhold til §§ 463,
