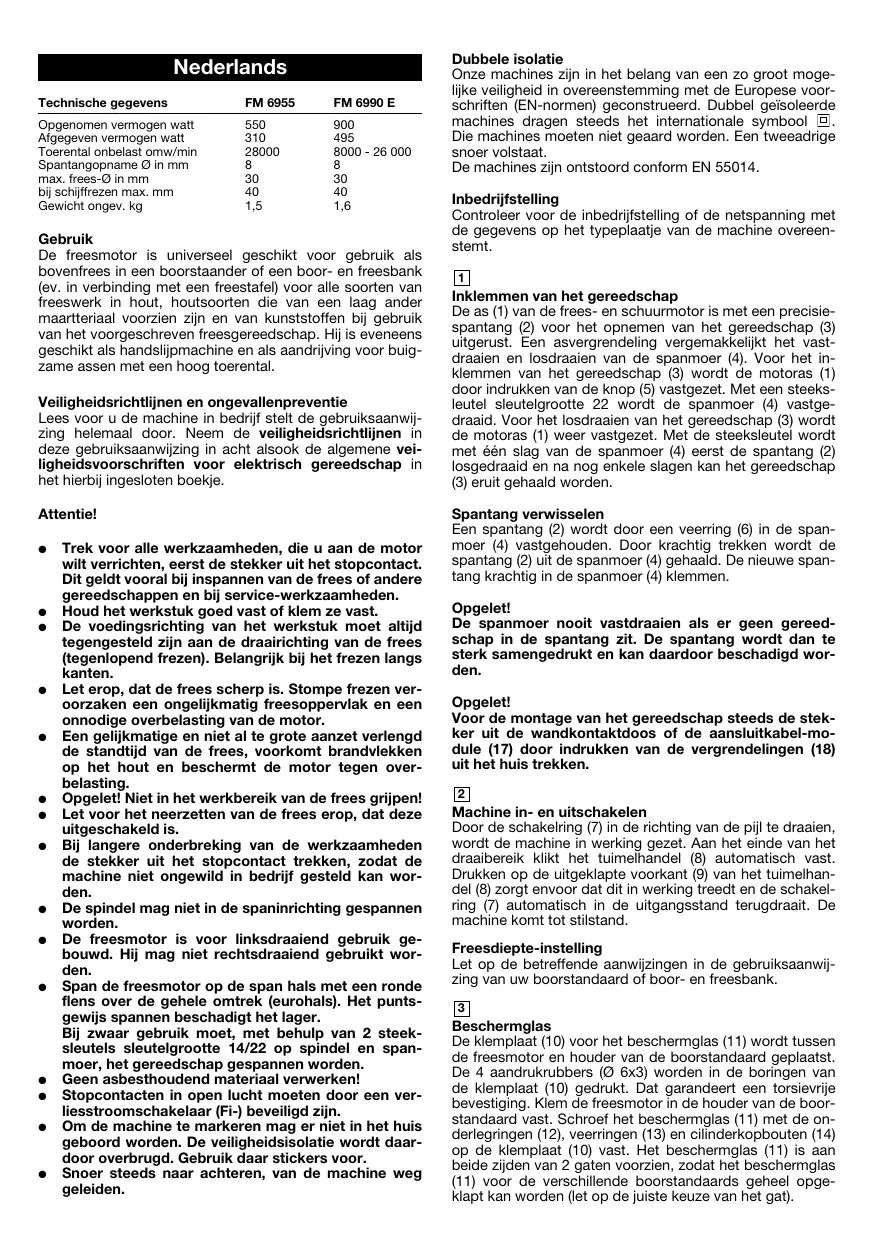

GEBRUIKSAANWIJZING FM 6990 E KRESS

Technische gegevens	FM 6955	FM 6990 E
Opgenomen vermogen watt	550	900
Afegeven vermogen watt	310	495
Toerental onbelast omw/min	28000	8000 - 26 000
Spantangopname Ø in mm	8	8
max. frees-Ø in mm	30	30
bij schijffrezen max. mm	40	40
Gewicht ongev. kg	1,5	1,6

Gebruik

De freesmotor is universeel geschikt voor gebruik als bovenfrees in een boorstaander of een boor- en freesbank (ev. in verbinding met een freestafel) voor alle soorten van freeswerk in hout, houtsoorten die van een laag ander maarteriaal voorzien zijn en van kunststoffen bij gebruik van het voorgeschreiben freesgereedschap. Hij is eveneens geschikt als handslijpmachine en als aandrijving voor buigzame assen met een hoog toerental.

Veiligheidsrichtlijnen en ongevallenpreventie

Lees voor u de machine in bedrivf stelt de gebruiksaanwijz ingeilemaal door. Neem de veiligheidsrichtlijn in deze gebruiksaanwijzinq in acht alsook de algemene veiligheidsvoorschriften voor elektrisch gereedschap in het hierbij ingesloten boekje.

Attentie!

• Trek voor alle werkzaamheden, die u aan de motor wilt verrachten, eerst de stekker uit het stopcontact. Dit geldt vooral bij inspannen van de frees of andere gereedschappen en bij service-werkzaamheden.
• Houd het werkstuk goed vast of klem ze vast.
• De voedingsrichting van het werkstuk moet algijd tegengesteld zijn aan de draairrichting van de frees (tegenlopend freeze). Belangrijk bij het frezen langus kanten.
• Let erop, dat de frees scherp is. Stompe frezen veroorzaken een ongelijkmatig freesoppervlak en een onnodige overbelasting van de motor.
• Een gelijkmatige en Niet al te große aanzet verlangd de standtijd van de frees, voorkomt brandvlekken op het hout en beschermt de motor gegen overbelasting.
• Opgelet! Niet in het werkbereik van de frees vrijpen!
• Let voor het neerzetten van de frees erop, dat deze uitgeschakeld is.
• Bij langere onderbreking van de werkzamheden de stekker uit het stopcontact trekken, zodat de machine Niet ongewild in bedrijf gesteld kan worden.
• De spindel mag nicht in de spaninrichting gespannen worden.
• De freesmotor is voor linksdraaiend gebruik gebouwd. Hij mag nicht rechtsdraaiend gebruikt worden.
• Span de freesmotor op de span hals met een rond fliens over de gehele omtrek (eurohals). Het puntsgewijs spannen beschadigt het lager.
  Bij zwaar gebruik moet, met behulp van 2 steek-sleutels sleutelgrootte 14/22 op spindel en spanmoer, het gereedschap gespannen worden.
• Geen asbesthoudend materiaal verwerken!
• Stopcontacten in open lucht moeten door een verliestroschakelaar (Fi-) beveiligd zijn.
• Om de machine te markeren mag er nicht in het huis geboord worden. De veiligheidsisolatie worden daar-door overbrugd. Gebruik aan stickerxCoor.
• Snoer steedsaarachteren,vandemachinemweg geleiden.

Dubbele isolatie

Onze machines zich in het belang van een zo groot mogelijkke verilgheid in overeenstemming met de Europese voorschriften (EN-normen) geconstrueerd. Dubbel geisoleerde machines dragen steeds het internationale symbol [2]. Die machines moeten Niet geaard worden. Een tweedrige snoer volstaat.

De machines zijn ontstoord conform EN 55014.

Inbedrijfstelling

Controleer voor de inbedrijfstelling of de netspanning met de gegevens op het typeplaatje van de machine overeenstemt.

1

Inklemmen van het gereedschap

De as (1) van de frees- en schuurmotor is met een precisiesspantang (2) voor het opnemen van het gereedschap (3) uitergerust. Een asvergrendeling vergemakkelijkt het vastdraaien en losdraaien van de spanmoer (4). Voor het inkklemmen van het gereedschap (3) worden de motoras (1) door indrukken van de knop (5) vastgezet. Met een steeksleutel sleutelgrootte 22 worden de spanmoer (4) vastgedraaid. Voor het losdraaien van het gereedschap (3) worden de motoras (1) waar vastgezet. Met de steeksleutel worden met een slag van de spanmoer (4) eerst de spontang (2) logsedraaid en na nog enkele slagen kan het gereedschap (3) eruit gehaal worden.

Spantang verwisselen

Een spontang (2) worden door een veerring (6) in de spanmoer (4) vastgehouden. Door krachtig trekken wordt de spontang (2)uit de spanmoer (4) gehaald. De neue spontang krachtig in de spanmoer (4) klemmen.

Opgelet!

De spanmoer nooit vastdraien als er geen gereed-schap in de spantang zit. De spantang worden dan te sterk samengedrukt en kan daardoor beschadigd worden.

Opgelet!

Voor de montage van het gereedschap steeds de stekker uit de wandkontaktdoos of de aansluitkabel-module (17) door indrukken van de vergrendelingen (18) uit het huis trekken.

2

Machine in- en uitschakelen

Door de schakeling (7) in de richting van de pijl te draaien, worden de machine in werkung gezet. Aan het einde van het draaibereik klikt het tuimelhandel (8) automatisch vast. Drukken op de uitgeklpte voorkant (9) van het tuimelhandel (8) zorgt envooor dat dit in werkung treedt en de schakeling (7) automatisch in de uitgangsstand terugdraait. De machine komt tot stilstand.

Freesdiepte-instelling

Let op de betreffende aanwijzingen in de gebruiksaanwij-zing van uw boorstandaard of boor- en freesbank.

3

Beschermglas

De klemplaat (10) voor het beschemmGLas (11) wordenCUSen de freesmotor en houder van de boorstandaard geplaatst. De 4 aandrukrubbbers (口 6x3) worden in de boringen van de klemplaat (10) gedrukt. Dat garandeert een torsievrijbevestiging.Klem de freesmorin de houder van de boorstandaard vast.Schoef het beschemmGLas (11) met de onderlegringen (12),veringen (13) en cilinderkopbauten (14) op de klemplaat (10) vast.Het beschemmGLas (11) is aanbeide zijden van 2 gaten voorzien, zodat het beschemmGLas (11) voor de verschillende boorstandaards geheel opgeklapt kan worden (let op de juiste keuze van het gat).

Werken met de freesmotor

Bij het gebruik van een boorstandaard of een boor- en freesbank, eventueel ook in combinatie met een freestafel, moeten op de aanwijzingen van de betreffende gebruiksaanwijzing worden gelet.

Let bovendien erop dat de aanslagliniaen zo ver mogeijijk tegen de frees worden gevoerd, het beschemmglas zo zicht mogelijk op het werkstkuppersvlak worden geplaatst en bij het frezen alti\d hulpstukken te gebruiken, die het veilig geleiden van het werkstuk garanderen, b.v. aanslagliniaal, hulpaanslag, duwhouque of terugslabblokej in要比ekfrozen.

De voedingsrichting van het werkstuk moet algid tegengeesteld zijn aan de draairichting van de frees (tegenlopend):

Opgelet! Vermijd absolut het meelopend freeze!

4

Uit de losse hand werken

De frees- en schuurmotor is door zich keine afmetingen en zich geringe gewicht ook voor het werken uit de losse hand bijzonder goed geschikt. Het handvat (15) (speciale accessoires) vergemakkelijkt het hanteren.

Opgelet! Veiligheidsbril dragen! Schakel de motor na beeingding van de werkzaamheden onmiddelijk uit kans op vor - vonding!

Gebruik alleen frees-, boor-, polijst- en slijpgereedschap, die voor hoge toerentallen (30 000 omw/min) zijn geschikt.

Slijpen

Bij gebruik van de frees- en slijpmotor als handslijper mag een omtreksnelheid van 45 m/sec. nicht worden over schreten.

De omtreksnelhied worden als volgt berekend:

$$ V = \frac {d \cdot \pi \cdot n}{6 0 0 0} $$

V = omtreksnelheid m

n = onbelaste toenental van de frees en slijpmotor in omw/min.

Voorbeeld: De slijpsteen heeft een diametervan 25 mm:

$$ V = \frac {2 5 \cdot \pi \cdot 2 4 0 0 0}{6 0 0 0 0} \frac {\mathrm {m}}{\mathrm {s}} = 3 1. 4 \frac {\mathrm {m}}{\mathrm {s}} $$

Het max. toelaatbare toerental worden nicht overschreten. Bij een slijpsteen-0 van 30 mm worden het max. toelaatbare toerental bereikt, Slijpstenen met een grotere diameter mo-gen nit worden gebrukt.

Verder is erop te letten, dat

• de slijststenen van een keramische of kunstharsbinding zich voortzieen
• de slijpstenen zo要去en worden bewaard, dat ze Niet beschadigd{kunnen worden (scheurtjes in de slijpsteen, beschadigde gereedschapschacht enz, is voor de gebruiker levensgevaartelijk).
• alvorens eenNUewie slijplesten te gebruiken, deze eerst minstens 5minuten zonder belasting moet proofdraaien.

Werken met de buigzame as

Dankzij het hoge toerental is de frees en slijpmotor oog uitermate geschikt een buigzame as aan te drijven.

Let hierbij erop, dat de toegelaten onbelast torental van het buigzame as要去 aan de onbelast torental van het frees- en slijpmotor worden angepast.

Opgelet! Veiligheidsbril dragen!

Dubbelfase-regelelektronica met elektronische bewaking van de motorbeveiling (Veiligheidselektronica)

In deze dubbelfase-regelelektronica met ingebouwde tachogenerator zichen de volgende voordelen geintegreerd.

Langzame aanloop

De aanloopstroombegrenzing redueert de inschakelstroom. De motor draait langzaam steeds sneller tot aan het ingestelde toenental, dit Spaart waar door gebruiker en de aandrijving en verlengt de levensduur van de machine.

Bij te zware belasting, die de motor in gevaar brengt, worden het toerental van de freesmotor door de geintegreerde bewaking van de motor gereduceerd. De machine moet ontlast worden - het best even van het werkstuk afhalen zDat u meer over het volledige vermogen beschikt.

Elektronica-regeling met tachogenerator

De dubbelfase-regelelektronica maakt een groot regelbereik van 8000 - 26 000 min ^-1 möglichk. Bij belasting zorgt de tachogenerator voor extra vermogen. Het vooraf ingestelde toerental worden constant gezhouden. Met de stelknop (16) van de dubbelfase-regelelektronica kan dus onafhankelijk van

• material (b.v. hardhout, zachhout, kunststof) en
• frees c.q. schurgereedschap (b.v. krine doorsnede, slechte kwaliteit, goede kwaliteit)
  steeds de optimale snijnselheid c.q. toerental tijdens het work ingesteld worden. De vereiste snijnselheid c.q. het toerental tijdens het werken is van vele factoren affankelijk (b.v. verschillende hardheden van het te bewerken materiaal, kaliteit van de frees, aanzet, enz.). De optima instelling moet aan het begin van de werkzaam-heden door probeven bepaald worden.

Aanwijzijing!

Zeer hoge torentallen beteken nelle slijtage en eenkleine standtijd van het gereedschap!

Belangrijk! Alleen scherp en goed onderhoven freesgereedschap gebruiken! Beter is het once originele freesgereedschap te gebruiken!

Bij het gebruik van ander freesgereedschap mogen de toerrentallen per minuut, die door de fabrikant op het zich draaiende gereedschap permanent zijn aangebracht, nicht worden overschreten!

Vervangen van de Koolborstels

Dit werk en alle verdere service-werkzaamheden voeren once serviceworkplaatsen snel en vakkund eig.

Netkabel

Beschadigde netkabelsmightniet gebrukt worden.Zemoeten direct verrangen worden.

Dat is dank bij de nieuwe netkabel-module (17) een kinderspel. Op de beiden vergrendeltoetsen (18) drukken en de netkabel-module (17)uit de handgreep trekken. Een eigenen netkabel-module in de handgreep schuiven en inklenken. Netkabels van verschilnde afmetingen zijn als extra toebehoren verkrijjbaar.

De netkabel-module uitsluitend voor elektrisch gereed-schap van KRESS gebruiken! Probeer ze Niet met andere elektrische machines!

Motor, reiniging en onderhoud

De krachtige universele motor heegt genoeg vermogensreserve. U wordt met een langte levendsduur van de motor beloond, wonneer elke ken na beeindiging van de werkzaamheden het stof uit de ventilator bleast. De ventilatieopeningen moeten algtd vrij van stof en vuil zich,,ondat een goede en gelijkblijvende ventilatie heel belangrijk is.De machine is van een permanente smering voorzien en zo goed als onderhoudsvrij.

Onderhoud van de frees

Zorg ervoor, dat alleen scherpe en goed onderhoden frezen worden gebruikt. U spaart daardoor de motor en verhoogd de levensduur van de machine. Hardmetalen frezen verlangen een speciale zorgvuldige behandeling, odomat de snijkanten gemakkelijk konnen uittbreken. Beschadigde frees-, slijp- en polijstgereedschappen月至en wegens de kans op verwonding nicht op once frees- en slijpmotor met hove torental worden gebruikt.

Bijgeleverd accessoire

FM 6955 1 Kijkschem

FM 6990 E 1 Kijkschemr

OF 6990 E -

Gegevens over lawaai/vibratie

Meetwaarden overeenkomstig EN 50144 berekend.

Geluidsdrukniveau: FM 6955 = 75^+3 dB (A)

FM 6990 E = 74.5 ^+3 dB (A)

Geluidsvermogenniveau: FM 6955 = 88^+3 dB (A)

Er zijnpreventiemaatregelen nodig ter bescherming van het gehoor van de bediener.

De gemeten versnelling bedraagt gemiddeld

FM 6955: 3,7m / s^2

FM 6990 E: 6,1 m/s²

Milieubescherming

Kress neemt uitgediende machines terug voor grondstoffsparende recycling. Dank zij hun modulaire constructiewijze{kunnen Kress-machines makkelijk in oppiewu bruikbare grondstoffen uit elkaar genomen worden. Geef uwuitgediende Kress-machine in de handelszaak af of stuurze direct terug maar Kress.

Wijzigingen voorbehonden.

Italiano

Eeaprijmuata ouokuaiaas

FM6955 1PpOoTaTeUtiKo

FM 6990 E 1 PpOoTaEutiko

OF 6990 E -

Eioka xapntjmuata

CE Konformiteitsverklaring

Wij verklaren op eigencverantwoording, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: die onder

1. Dit elektrisch werktuig werden met de grootste precizie vervaardigd en worden in de fabriek aan strenge kwaliteitstcontroles onderworpen.
2. Daarom garanderen wij de kosteLOze herstelling van fabricage- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nuwe te verrangen. Vervangen onderdelen worden opnieuw once eigendom.
3. Ondeskundig gebruik of verkeerde behandelung alsook het openen van de machine door Niet-gaeurisoriseerde hersteldiensten doen de garantie verrallen. Aan slijtage onderhevige onderdelen zich van de garantieprestaties uitgesloten.
4. Er kan slechts aansspraat op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gélieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernetiging, prijsreductie of het eisen van schadevergoedig. - uitgesloten.
7. De koper heeft echter naar keuze hetrecht op prijsreductie (verminderin van de aankoopprijs) of op koopvermietiging (annuleren van het koopcontract), indien wij er iten in slagen, eventuelse opgetreden defecten binnen een redelijk termijn te herstellen.
8. Niet uitzesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 aline. 2, 635 BGB wetgens nicht bestaande, toegekende eigenschaften.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
