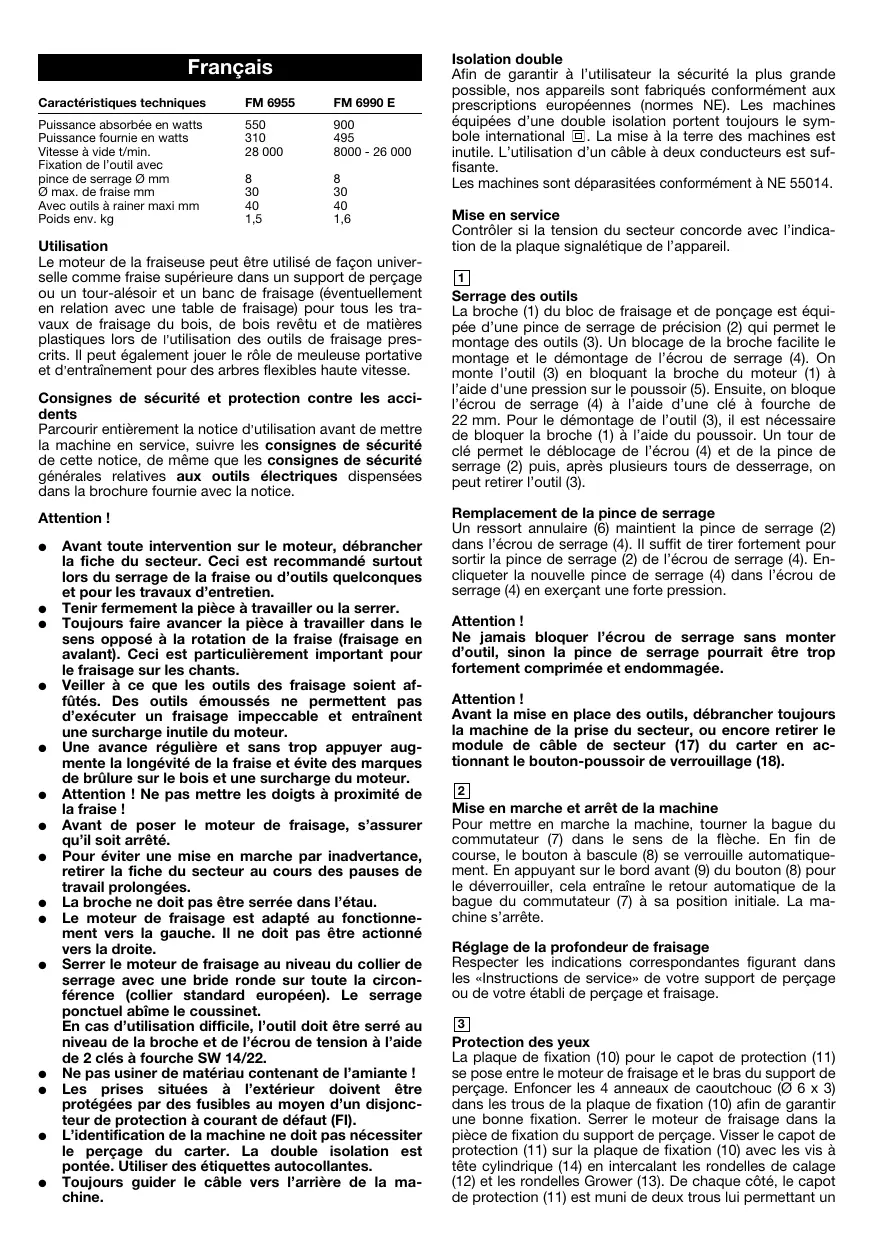

MODE D'EMPLOI FM 6990 E KRESS
Bloc moteur pour fraisage et meulage
Mode d'emploi
Frees-en slijpmotor
| Caracteristiques techniques | FM 6955 | FM 6990 E |
| Puisance absorbée en watts | 550 | 900 |
| Puisance fournie en watts | 310 | 495 |
| Vitesse à vide t/min. | 28 000 | 8000 - 26 000 |
| Fixation de l'outil avec pince de serrage Ø mm | 8 | 8 |
| Ø max. de frais mm | 30 | 30 |
| Avec outils à rainer maxi mm | 40 | 40 |
| Poids env. kg | 1,5 | 1,6 |
Utilisation
Le moteur de la fraiseuse peut être utilisé de façon universelle comme fraise supérieure dans un support de perçage ou un tour-aléseoir et un banc de faisage (éventuellement en relation avec une table de faisage) pour tous les travaux de faisage du bois, de bois revêtu et de matières plastiques lors de l'utilisation des outils de faisage prescrits. Il peut également jouer le rôle de meuleuse portative et d'entraînement pour des arbres flexibles haute vitesse.
Consignes de sécurité et protection contre les accidents
Parcourir entièrement la notice d'utilisation avant de mettre la machine en service, suivre les consignes de sécurité de cette notice, de même que les consignes de sécurité générales relatives aux outils électriques dispensées dans la brochure fournie avec la notice.
Attention!
- Avant toute intervention sur le moteur, débrancher la fiche du secteur. Ceci est recommandé sur tout lors du serrage de la fraise ou d'outils quelconques et pour les travaux d'entretien.
- Tenir fermement la pièce à travailler ou la serrer.
- Toujours faire avancer la pièce à travailler dans le sens opposé à la rotation de la fraise (fraisage en avalant). Ceci est particulièrement important pour le fraisage sur les chants.
- Veiller à ce que les outils du fraisage soient affûtés. Des outils émoussés ne permettent pas d'exécuter un fraisage impeccable et entraînent une surcharge inutile du moteur.
- Une avance régulière et sans trop appuyer augmente la longévité de la fraise et évite des marques de brûture sur le bois et une surcharge du moteur.
- Attention! Ne pas mettre les doigts à proximité de la fraise
- Avant de déposer le moteur de fraisage, s'assurer qu'il soit arrêté.
- Pour éviter une mise en marche par inadvertance, retirer la fiche du secteur au cours des pauses de travail prolongées. La broche ne doit pas être serrée dans l'étai.
- Le moteur de fraisage est ajusté au fonctionnement vers la gauche. Il ne doit pas être actionné vers la droite.
- Serrer le moteur de fraisage au niveau du collier de serrage avec une bride ronde sur toute la circonférence (collier standard européen). Le serrage ponctuel abîme le coussinet.
En cas d'utilisation difficile, l'util doit être serré au niveau de la broche et de l'écrou de tension à l'aide de 2 clés à fourche SW 14/22.
- Ne pas usiner de matériel contenant de l'ammoniaque!
- Les prises situées à l'extérieur doivent être protégées par des fusibles au moyen d'un disjoncteur de protection à courant de fuite (FL).
- L'identification de la machine ne doit pas nécessiter le perçage du carter. La double isolation est indiquée. Utiliser des étiquettes autocollantes.
- Toujours guider le câble vers l'arrière de la machine.
Isolation double
Afin de garantir à l'utilisateur la sécurité la plus grande possible, nos appareils sont fabriqués conformément aux prescriptions européennes (normes NE). Les machines équipées d'une double isolation portent toujours le symbole international. La mise à la terre des machines est inutile. L'utilisation d'un câble à deux conducteurs est suffisante.
Les machines sont déparasitées conformément à NE 55014.
Mise en service
Contrôler si la tension du secteur concorde avec l'indication de la plaque signalétique de l'appareil.
Serrage des outils
La broche (1) du bloc de faisage et de ponçage est équipée d'une pince de serrage de précision (2) qui permet le montage des outils (3). Un blocage de la broche facilite le montage et le démontage de l'écrou de serrage (4). On monte l'outil (3) en bloquant la broche du moteur (1) à l'aide d'une pression sur le pouvoir (5). Ensuite, on bloque l'écrou de serrage (4) à l'aide d'une clé à fourche de 22 mm. Pour le démontage de l'outil (3), il est nécessaire de bloquer la broche (1) à l'aide du pouvoir. Un tour de clé permet le déblocage de l'écrou (4) et de la pince de serrage (2) puis, après plusieurs tours de desserrage, on peut retirer l'outil (3).
Remplacement de la pince de serrage
Un ressort annulaire (6) maintient la pince de serrage (2) dans l'écrou de serrage (4). Il suffit de tirer fortement pour sortir la pince de serrage (2) de l'écrou de serrage (4). Encliqueter la nouvelle pince de serrage (4) dans l'écrou de serrage (4) en exerçant une forte pression.
Attention!
Ne jamais bloquer l'écrou de serrage sans monter d'outil, sinon la pince de serrage pourrait être trop fortement comprimée et endommagée.
Attention!
Avant la mise en place des outils, débrancher toujours la machine de la prise du secteur, ou encore retirer le module de câble de secteur (17) du carter en actionnant le bouton-poussoir de verrouillage (18).
Mise en marche et arrêt de la machine
Pour permettre le démarrage de la machine, tourner la bague du commutateur (7) dans le sens de la flèche. En fin de course, le bouton à bascule (8) se verrouille automatiquement. En appuyant sur le bord avant (9) du bouton (8) pour le déverrouiller, cela entraîne le retour automatique de la bague du commutateur (7) à sa position initiale. La machine s'arrête.
Réglage de la profondeur de fraisage
Respecter les indications correspondantes figurant dans les «Instructions de service» de votre support de perçage ou de votre établi de perçage et de fraisage.
Protection des yeux
La plaque de fixation (10) pour le capot de protection (11) se pose entre le moteur de fraisage et le bras du support de perçage. Enfiler les 4 anneaux de caoutchouc ( 0 × 3 ) dans les trous de la plaque de fixation (10) afin de garantir une bonne fixation. Serrer le moteur de fraisage dans la pièce de fixation du support de perçage. Visser le capot de protection (11) sur la plaque de fixation (10) avec les vis à tête cylindrique (14) en intercalant les rondelles de calage (12) et les rondelles Grower (13). De chaque côté, le capot de protection (11) est muni de deux trous lui permettant un
relevage complet suivant les différentes pièces de fixation des supports de perçage (prendre soin de désigner le trou qui convient).
Travaux avec le bloc moteur de fraisage
En cas d'utilisation d'un support de perçage ou d'un établi de perçage et de fraisage - éventuelles en combinaison avec une table de fraisage - il faut respecter les indications des "Instructions de service" jointes à ces équipements.
Veiller en outre à ce que les règles de butée se trouvent le plus près possible de la fraise et que le capot de protection soit abaisé le plus près possible de la pièce à travailler. Pour les travaux de fraisage, il faut obligatoirement utiliser des dispositifs garantissant un guidage sur la pièce, par exemple règles de butée, butée auxiliaire, glissière d'avancement ou cale anti-retour en cas de fraisage à insertion.
Il faut toujours faire avancer la pièce à travailler dans le sens contraire à la rotation de la fraise (fraisage en avalant) :
Travail à la main
Grâce à son faible encombrement et à son poids minime, le bloc de façage et de ponçage est parfaitement adapté à une quantité de travaux effectuels avec la machine en main. La poignée de prise en main (15) (accessoire spécifique) vous en facilite le maniement.
Attention! porter des lunettes de protection! arrête le moteur immédiatement lorsque le travail est terminé - risques de blessures!
N'utiliser que des outils de fraisage, perçage, polissage et meulage autorisés pour un fonctionnement à haute vitesse (30000/min.).
Travaux de meulage
Si l'on utilise le bloc moteur pour fraisage et meulage comme outil de meulage portatif, il faut veiller à ne pas dépasser une vitesse périphérique de 45 m/s. La vitesse périphérique se calcule comme suit :
$$ V = \begin{array}{c} d \cdot \pi \cdot n \ 6 0 \end{array} $$
V = Vitesse périphérique m/s
d = de meule en mm
= 3.14
n = Vitesse à vide du bloc moteur pour façage et meulage, en tours/min.
Exemple : La meule utilisée a un diamètre de 25 mm :
$$ V = \frac {2 5 \cdot \pi \cdot 2 4 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 1. 4 \frac {m}{s} $$
La vitesse de rotation maximale n'est donc pas dépassée. On atteint par conséquent la vitesse périphérique max. admissible avec un diamètre de meule de 30mm. L'utilisation de meules de plus grand diamètre est interdite.
Faire surtout attention à ce que
- les meules utilisées soient liées avec de la céramique ou de la résine synthétique
- é, une queue d'utilisation etc. constituent un danger de mort pour l'utilisateur)
- avant leur utilisation, les meules neuves soient toujours soumises à une marche d'essai d'au moins 5 min., sans charge.
Travaux avec l'arbre flexible
Etant donné sa grande vitesse de rotation, le bloc moteur pour fraisage et meulage convient aussi parfaitement pour l'entraînement d'un arbre flexible.
Il faut ajuster la vitesse à vide admissible de l'arbre flexible à la vitesse à vide du bloc moteur pour fraisage et meulage.
Attention! porter des lunettes de protection!
Électronique de régulation à onde pleine avec protection moteur à surveillance électronique (électronique de sécurité).
Cette régulation électronique à onde pleine possède une généatrice tachymétrique dont les avantages sont les suivants:
Démarrage progressif
Le limiteur de courant de démarrage réduit le courant de démarrage. Le moteur tourne lentement jusqu'à atteindre la vitesse sélectionnée, protégeant ainsi l'utilisateur et le moteur et allonge la durée de vie de la machine.
Protection électronique de surcharge
Lors d'une surcharge dangereuse pour le moteur, la surveillance intégrée du moteur réduit la vitesse du moteur. Il est alors nécessaire de soulager la machine en l'éloignant de la pièce afin de retrouver la pleine puissance du moteur.
Régulation électronique à génératrice tachymétrique
L'électronique de régulation à onde pleine permet une très grande plage de réglage : de 8000 à 26 000 t/min. Lors de surcharges, la généatrice tachymétrique produit une augmentation de puissance. Le nombre de tours réglé est maintenu constant. Le bouton de réglage (16) de l'électronique de régulation à onde pleine, permet, indépendamment de :
- la matière (par ex. bois dur, bois tendre, matières synthétiques et
- de l'utilité de fraisage ou de ponçage (par ex. petit diamètre, mauvaise qualité)
- régler constamment la vitesse de coupe idéale ou le nombre de tours optimal. La vitesse de coupe adéquate est dépendante d'un certain nombre de facteurs (par ex. différentes durées des matériaux à travailler, la qualité de la fraise, l'avance etc.). Le réglage idéal doit être déterminé par des essais.
Remarque!
De très grandes vitesses, cela signifie une usure rapide et une courte durée de vie des outils!
Important! N'utiliser que des fraises bien affûtées et en bon état! Le mieux est d'utiliser nos fraises d'origine
Si vous utilisez d'autres modèles de fraises, la vitesse de rotation par minute, fixée pour chaque outil par le fabricant, ne doit pas être dépassée!
Remplacement des brosses à charbon
Ce travail et tous les travaux d'entretien sont assurés par nos services de maintenance de façon rapide et compétente.
Cable secteur
Les câbles secteur endommagés ne doivent pas être utilisés. Ils doivent être remplacés immédiatement.
Le nouveau module câble de secteur (17) permet de réaliser cette opération de façon extrêmement simple. Appuyer sur les deux boutons-poussoir de verrouillage (18) et retirer le module de câble secteur (17) de la poignée. Introduire le nouveau module de câble secteur dans la poignée et enclencher. Les câbles secteur (17) sont disponibles dans des longueurs différentes en tant qu'accessoires spéciaux.
Utiliser le module de cable secteur uniquement pour les outils électriques KRESS! Ne pas essayer de faire fonctionner d'autres appareils électriques au moyen de ce module!
Moteur, nettoyage et entretien
Le robuste moteur universel possède des réserves de puissance suffisantes. Il atteindra une grande longévité si après chaque opération, vous soufflez sur le ventilateur pour en évacuer la poussière. Les ouvertures de ventilation doivent toujours être libres et propres, car une ventilation constante est importante. La machine a subi un graissage à vie et ne nécessite pratiquement pas d'entretien.
Entretien des outils
Veiller à n'utiliser que des outils de fraisage affûtés et en bon état. Ceci maintient le moteur et augmente la longévité de la machine. Les rainures au carbure exigent une manipulation particulièrement prudente car elles peuvent facilement s'ébrécher.
S'ils sont endommagés, les outils de fraisage, meulage et polissage ne doivent plus être utilisés sur notre bloc moteur pour fraisage et meulage tournant à haute vitesse, étant donné les risques de blessures que présentent de tels outils.
Accessoires livrés
FM 6955 1 Plaque de protection visuelle
FM 6990 E 1 Plaque de protection visuelle
OF 6990 E -
Accessoires spéciaux
Pince de serrage de 6 mm, 1/4"
Dispositif de fraisage
Poignée
Informations relatives au bruit/aux vibrations
Valeurs de mesure déterminées selon EN 50144.
Niveau de pression
acoustique : FM 6955 = 75, +3 dB (A)
Valeur d'émission spécifique
au lieu de travail : FM 6955 = 78, +3 dB (A)
Des mesures de protection acoustique doivent être prises pour l'utilisateur.
La valeur représentative de l'accélération s'élève à
FM 6955: 3,7 m / s²
FM 6990 E: 6,1m / s²
Protection de l'environnement
Kress reprend des machines retirées afin de les recycler de manière à protégert les ressources naturelles. Grâce à leur structure modulaire, les machines Kress peuvent être très facilement décomposées en corps de base recyclables. Cédez vos machines Kress retirées à des magasins ou envoyez-les directement à Kress.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : Voir ci-dessous
- Cet outil électronique a été fabriqué avec une grande précision et soumis à des contrôles de qualité sévères en usine.
- C'est pourquoi nos garantisons au consommateur final, l'élimination gratuite de défauts de fabrication ou de matière qui surviendraient dans les 24 mois suivant la date d'achat. Nous nous réservons le droit de réparer les pièces défectueuses ou de les remplacer. Les pièces échangées font alors partie de notre propriété.
- L'utilisation ou la manipulation non conforme, de même que l'ouverture de l'outil dans des ateliers de réparation non habilités, entraîne la résiliation de la garantie. Les prestations de garantie excluent l'usure des pièces soumises.
- Les revendications de garantie ne pourront êtreprises en compte qu'en cas de déclaration immédiate des defaults (avaries dues au transport y comprises). L'exécution des prestations de garantie ne donne pas droit à une prolongation de la période de validité de la garantie.
- En cas de dysfonctionnement, veuillez expédier l'appareil avec sa carte de garantie durement complétée et une brève description des défauts à notre adresse ou à la station de service après-vente concernée. Prière de joindre la facture.
- Une prise en charge par nos soins dans le cadre de la garantie, exclut tout autre recours de la part de l'acheteur, en particulier le droit de rétraction, de réduction ou de revendication de dommages-et-intérêts.
- Cependant, il conserve son droit de rétraction (annulation du contrat de vente) ou de réduction (abaissement du prix d'achat), selon ses convenances, si nous ne sommes pas en mesure d'éliminer d'éventuels défauts dans un délai convenable.
- Ne sont pas exclus, les revendications de dommages-intérêts selon §§ 463, 480 Al. 2, 635 du Code Civil allemand, relatives à l'absence de propriétés garanties.
- Les dispositions 7 et 8 ne sont valables que pour l'Allemagne.
