FM 6990 E - Borrmaskin KRESS - Gratis bruksanvisning och manual

Produkttyp	Borr / motorenhet för fräsning och slipning
Märke	KRESS
Modell	FM 6990 E
Upptagen effekt	900 W
Avgående effekt	495 W
Tomgångsvarvtal	8000-26000 varv/min
Verktygsfäste	Spännchuck Ø 8 mm
Max fräsdiameter	30 mm
Max spårfräsdiameter	40 mm
Vikt	1,6 kg
Matningsspänning	230 V (enligt typskylt)
Skyddstyp	Dubbelisolation (internationell symbol)
Elektronisk reglering	Fullvåg med varvtalsgenerator
Huvudfunktioner	Fräsning, slipning, borrning, polering, flexibel axeldrift
Mjukstart	Ja (startströmbegränsare)
Elektroniskt överlastskydd	Ja (automatisk varvtalsminskning)
Spindellås	Ja (genom att trycka på knappen)
Skyddskåpa	Ja (fästplatta och skyddskåpa)
Typ av nätkabel	Avtagbar modul (låsning med tryckknapp)
Medföljande tillbehör	Visuell skyddsplatta
Underhåll	Blås bort damm, fria ventiler, livslång smörjning
Ljudtrycksnivå	78 dB(A) (emissionsvärde på arbetsplatsen)
Accelerationsvärde	6,1 m/s²
Garanti	24 månader (tillverknings- och materialfel)

Vanliga frågor - FM 6990 E KRESS

Hur ändrar jag spännchucken på KRESS FM 6990 E?

För att byta spännchucken, dra kraftigt i chucken som hålls av en ringfjäder i spännmuttern. Klicka fast den nya chucken med starkt tryck. Lås aldrig muttern utan verktyg för att undvika att skada chucken.

Hur justerar jag varvtalet?

Använd inställningsratten (16) på fullvågsregleringen för att ställa in varvtalet mellan 8 000 och 26 000 varv/min. Anpassa varvtalet efter material (hårt trä, mjukt trä, plast) och verktygstyp.

Hur installerar jag skyddskåpan?

Placera fästplattan (10) mellan motorn och borrarmens stöd. Trä på de 4 gummiringarna. Dra åt motorn i fäststycket, skruva sedan fast skyddskåpan (11) med cylindriskruvar, mellanlägg och Growerbrickor.

Hur använder jag borren för slipning?

Använd motorenheten som en handhållen slipmaskin. Se till att inte överskrida en periferihastighet på 45 m/s. Beräkna hastigheten med formeln: V = (d × π × n) / 60. Max slipskivediameter är 30 mm.

Hur byter jag nätkabeln?

Tryck på båda låsknapparna (18) och dra ut nätkabelmodulen (17) ur handtaget. Sätt i den nya modulen och tryck in den. Använd endast KRESS-moduler.

Vad gör jag vid motoröverbelastning?

Det elektroniska överlastskyddet minskar automatiskt varvtalet. Flytta maskinen bort från arbetsstycket för att återfå full effekt. Om överbelastningen kvarstår, kontrollera att verktyget är vässat och att matningen är jämn.

Hur rengör jag borren KRESS FM 6990 E?

Efter varje användning, blås på fläkten för att avlägsna damm. Håll ventilationsöppningarna rena. Motorn är livslångt smord och kräver inget speciellt underhåll.

Vilka verktyg kan jag använda med denna borr?

Använd fräsar, slipskivor, borr och polerverktyg som är godkända för höga varvtal (upp till 30 000 varv/min). För slipning måste slipskivan vara bunden med keramik eller syntetharts. Använd alltid vässade verktyg i gott skick.

Hur garanterar jag säkerheten vid användning?

Bär skyddsglasögon, koppla bort maskinen före verktygsbyte eller underhåll, arbeta inte med slöa verktyg, och dra kabeln bakåt. Håll inte fingrarna nära den roterande fräsen.

Vad gör jag om borren inte startar?

Kontrollera nätspänningen och kabeln. Se till att strömställarens ring (7) är vriden i pilens riktning och att vippströmbrytaren (8) är låst. Kontakta service om problemet kvarstår.

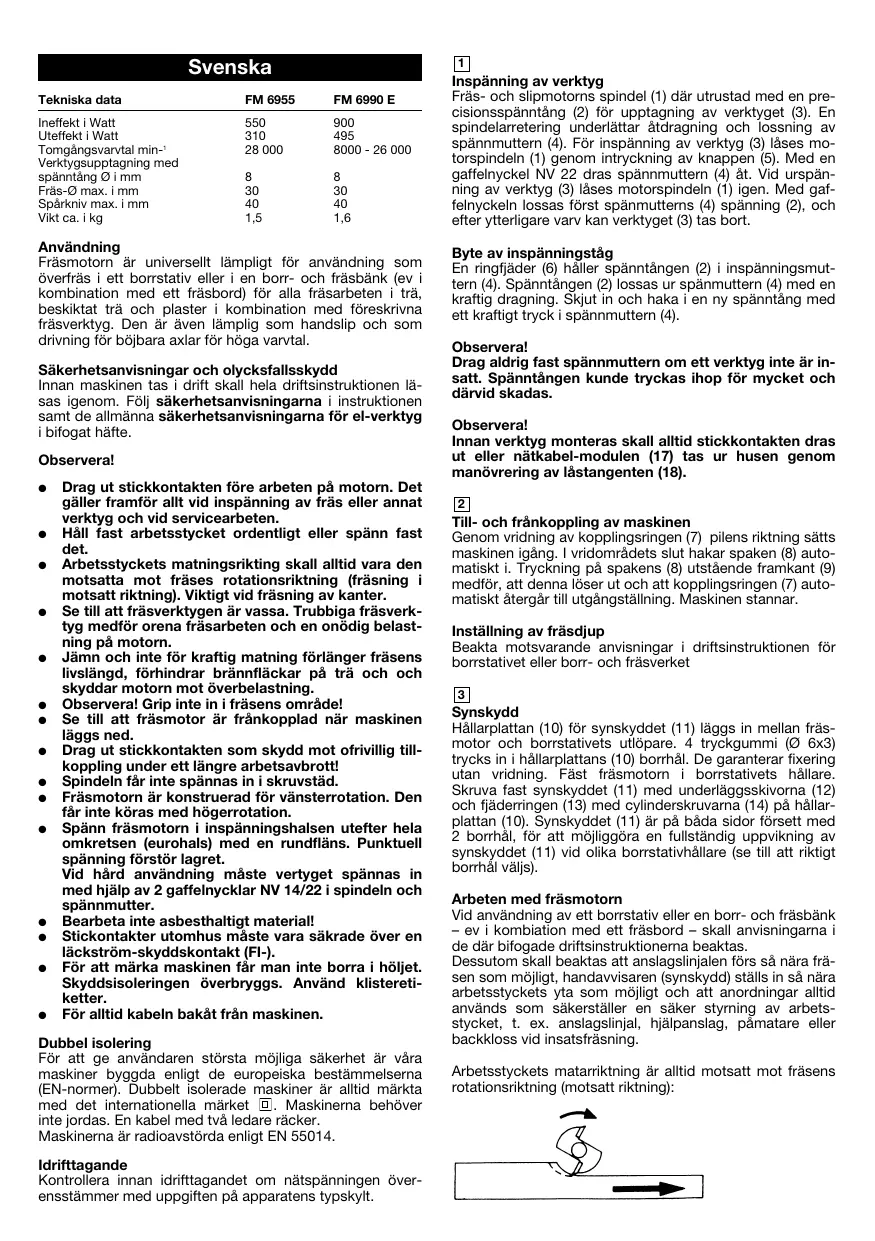

BRUKSANVISNING FM 6990 E KRESS

Tekniska data	FM 6955	FM 6990 E
Ineffecti Watt	550	900
Uteffecti Watt	310	495
Tormängsvarvtil min-1	28 000	8000 - 26 000
Verktygsumptagning med spänntäng 0 i mm	8	8
Frås-Ø max. i mm	30	30
Spärkniv max. i mm	40	40
Vikt ca. i kg	1,5	1,6

Användning

Fräsmotorn ár universellt lampligt for användning som overfras i ett borstativ ell er i en borr- och fräsbank (ev i combination med ett fräsbord) for alla frasarbeten i trä, besiktat tra och plaster i combination med foreskrivna frasverthyg. Den ar Åven lamplig som handslip och som drivning for bjbara axlar for Höga varvtil.

Sakerhetsanvisiningar och olycksfallsskydd

Innan maskinen tas i drift skall hela driftsinstruktionen lasaigenom.Folj sakerhetsanvisingarna i instructktionen samt de allmanna sakerhetsanvisingarna for el-verktyg i bifogat hafe.

Observera!

• Drag ut stickkontakten färe arbeiten på motorn. Det gäller framfor allt vid inpänning av fräs aller annat verktyg och vid servicearbeten.
• Häll fast arbetsstycket ordentlich erller spansn fast det.
• Arbetssystckets matningsrikting skall alltid vara den motsatta mot frases rotationsriktning (frasning i motsatt rikkning). Viktigt vid frasning av kanter.
• Se till att frasverktygen ar vassa. Trubbiga frasverktyg medfor orena frasarben etch en onodig belastninger på motorn.
  Jämn och inte für kraftig matning frolanger fräsen livslängd, forhindr arbrännfläckar på这样一来 och skyddar motorn mot überbelastning.
• Observera! Gripinte in i fräsens område!
• Se till att fräsmotor ar frankopplad nar maskinen laggs ned.
• Drag ut stickkontakten som skydd mot orfrivillig tikkoppling under ett langre arbetsavbrott!
  Spindeln fär inte spännas in i skruvstäd.
• Fräsmotorn är konstruerad für vänsterrotation. Den fär inte köras med högerrotation.
• Spann frasmotorn i inpinningshalsen utefter hela omkretsen (eurohals) med en rundflans. Punktuell spanning forstor lagret.

Vid hard använding mäste vertyget spannas in med hjälp av 2 gaffelnycklar NV 14/22 i spindeln och spannmutter.

• Bearbeta inte asbesthaltigt material!
• Stickontaktor utomhus mäste vara sakrade über en laktionst-skyddskontakt (Fl-)
• För att违法犯罪 man inte borra i höljet. Skyddsoleringen überbryggs. Använd kisterietetter.
  For alltid kabeln bakat fran maskinen.

Dubbel isolering

For att ge användaren största möjiga sakerhet ar vara maskiner byggda enigt de europeiska bestammelserna (EN-normer). Dubbelt isolerade maskiner ar alltid markta med det internationella market. Maskinerna behöver inte jordas. En kabel med två ledare räcker.

Kontrolera innan idrifttagandet om natspaffenen overensstämmer med uppgiften på apparatens typskylt.

1

Inspanning av verktyg

Fräs- och slipmotors spindel (1) där utrustad med en precisionsppänntang (2) für uptagning av verktyget (3). En spindelarretering underlätter atdragning och lossning av spannmuttern (4). För inspänning av verktyg (3) lases motorspindeln (1) genom intryckning av knappen (5). Med en gaffelnycckel NV 22 dras spannmuttern (4) Åt. Vid urspanning av verktyg (3) lases motorspindeln (1) igen. Med gaffelnycckeln lossas forst spannmutters (4) spanning (2), och afterytterligare varv kan verktyget (3) tas bort.

Byte av inspänningsstag

En ringfjäder (6) häller spannängen (2) i inpänningsmuttern (4). Spännängen (2) lossas ur spannmuttem (4) med en kraftig dragning. Skjut in och haka i en ny spannäng med ett kraftigt tryck i spannmuttern (4).

Observera!

Drag aldrig fast spannmuttern om ett verktyg inte ar insatt. Spanntangen kunde tryckas ihop for mycket och darvid skadas.

Observera!

Innan verktyg monteras skall alltid stickkontakten dras ut aller nätkabel-modulen (17) tas ur husen genom manövringer av låstangenten (18).

2

Till- och frankoppling av maskinen

Genom vridning av kopplingsringen (7) pilens riktning satts maskinen igang. I virdomrads etsl hakar spaken (8) automatiskt i. Tryckning pa spakens (8) utstende fremkant (9) medfor, attenna lser ut och attkopplingsringen (7) automatiskt atergar til utgangstallning. Maskinen stannar.

Installingning av fräsdjup

Beakta motvarsande anvisninger i driftsinstrumenten for borstativet oller borr- och frasverket

3

Synskydd

Hällarplattan (10) für synskyddet (11) laggs in mellan fräsmotor och borrstativets utlöpare. 4 tryckgummi (Ø 6x3) trycks in i hällarplattans (10) borrhal. De garantarer fixering utan vridning. Fäst fräsmotorn i borrstativets hällare. Skruva fast synskyddet (11) med underlöggsskivorna (12) och fjäderringen (13) med cylindreskruvarna (14) på hällarplattan (10). Synskyddet (11) ar på bada sider forsett med 2 borrhal, for att möjiggöra en fullständig uppviking av synskyddet (11) vid olika borrstativhällare (se till att riktigt borrhal valjs).

Arbeten med fräsmotorn

Vid använding av ett borrstativ ell er en borr- och fräsbank - ev i kombiagnosis med eett fräsord - skall anvisningarna i de där bifogade driftsinstruktionerna beaktas.

Dessutom skäll beaktas att anslagslinjalen fös sa nara fräsen som möglit, handavvisaren (synskydd) ställs in sa nara arbetssytckets yta som möglit och anordningar alltid används som sakerställer en saker styrning av arbetssytcket, t. ex. anslagslinjal, hjälpanslag, pāmataréller backkloss vid insatsfrånsing.

Arbetsstycckets matarriktning ar alltid motsatt mot frasens rotationsriktning (motsatt riktning):

Observera!

Undvik absolut fräsning i fräsen rotationsriktning!

4

Arbeten pà fri hand

Frås- och slipmotorn År grund av sitt lilla format och sin laga vikt även mycket lamplig for mxaga arbete p fri hand. Handtaget (15) specialillbehör) underlättar anvandningen.

Observera! Använd skyddsglasögon! Frankoppla motorn omedelbart after avslutat arbete - risk für personskador!

Använd endast fräs-, borr-, poler- och slipverktyg som ar godkända für höga rotationshastigheter (30 000/min.).

Sliparbeten

Vid anvandning av fräs- och slipmotorn som splice i manuell drift skali beaktas att omkretshastigheten på 45 m/s inte fär överskrids.

Omkretshastigheten beraknas enligt foljande:

$$ V = \frac {d \cdot \pi \cdot n}{6 0 0 0 0} $$

V = Omkretshastighett m s

d = Slipkropp-0 i mm

= 3,14

n = Fräs- och slipmotornst tomgångsvarvtil i varv/min.

Exempel: Använd slipkropp har en diameter på 25 mm:

$$ V = \frac {2 5 \cdot \pi \cdot 2 4 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 1. 4 \frac {m}{s} $$

Tillatet maximal varvtil overskrids inte.

Maximal tillaten okmrekstahget het nàttis vid en slipskropp-øpå 30 mm. Större slipskrappar fär inte anvandas.

Beakta, att

• anvanda slipkroppar ar bundna med keramik ell konstharts
• slipkropparma forvaras sa att de inte skadas (sprickor i slipkroppen, skadade verktygsskaft osv innebár livsfara for användaren)
  en provkörning æ minst 5 minutes utan belastning skall genomforas innan en ny slipkropp används.

Arbeten med boglig axel

Fräs- och slipmotor ár tack vara sitt högá varvtil även utmärkt somDRVingforböjigaxel.

Darvid skall beaktas, att den bõjiga axeln tillatna tom-gansvarvtil skall vara anpassat till fräs- och slipmotrs tomgängsvarvat.

Observera! Använd skyddsglasögon!

Helvags-regleringselektronik med elektronisk motorskyddsversvakning (sakerhetselektronik)

I denna helvågselektronik med inbyggd tachogenerator ar följande fördelar inbyggda:

Mjuk igangkörning

Begränsningen av igängkörningsström reducerar tillkoppingsströmmen. Motor accelerer sakte upp till forvall varvatal, skonar darmed användaren och förlänger maskinen livslängd.

Elektroniskt überbelastningsskydd

Vid for stark, für motorn farlig belastning, reduceras fräsmotroms varvtilav den integrader motorövervakningen. Maskinen mäste avlastas - bäst är att ta bort det kort fran arbetsstycket -, sä att full effekt stär till forbogande iven.

Elektronik-reglering med tachogenerator

Helvågs-regleringselektroniken möjiggörett stortregleringsomradepá 8000-26000 min. Vid belasnting sörjer

tachogenatorn for tillfors av energi. Forvalt varvtil halls konstant. Med helvags-regleringesleukronikens installningsratt (16) kan alltsa oberoende av

• material (t. ex. hårt rä, mjukt trä, plast) och
• fräs- resp. slipverktyg (t. ex. liters diameter, dālīg kvalitet, hög kvalitet)
• alltid optimal skärhastigeth resp. arbetsvartal stallas in. Erforderlig skärhastigeth resp. arbetsvartal ar beroende av flora faktorer (t. ex. olicaHardhet nos materialet som scallbearbetas,fraskvalitet,matning osv.).Optimal installingng skull faststallas genom forsok i bocran av arabetet.

Anvising!

Mycet hoga varvital betyder snabbit slitage och kort livslängd for verktygen!

Viktig! Använd endast vassa och ∀ bilbehällna fräsverktyg! Bäst ar att användavara original-fräsverktyg!

Vid användning av andra frasverktyg fär de, pa de roterande verktygen av tillverkaren fastställda varvalten per minut inte överskridas!

Byte av kolborstar

Detta arbete och alla yyterligare servicearbeten utfor vara serviceställen snabbot och sakkunnigt.

Nätkabel

Skadade nattkablar fär inte användas. De skall omedelbart bytas ut.

Det ar tack vare den nya natkabelmodulen (17) mycket enkelt. Tryck ned de tvålastangenterna (18) och drag ut natkabelmodulen (17) ur handtaget. For in en ny natkabelmodul i handtaget och se till att den hakar i. Nätkablar i olika langder kan erhällas som specialtillbehör.

Använd endast nätkabelmodulen für el-verktyg fran KRESS! Forsök inte att driva el-verktyg fran andra tillverkare med den!

Motor, rengöring och skötsel

Den kraftiga universalmotorn har tillrackligt med kraftreserver. Den tackar Er genom en lang livslängd, om Ni blaser ut dammet ur flakten after varje arsbete. Ventilationsoppningarna skall alltid hallas fria och rena, d en jamm ventilation ar viktig. Maskinen ar langtidssmörjd och i stort sett underhallsfri.

Skötsel av verktyg

Sörj for att endast vassa och ∀bibehälla frasverktyg anvands. Ni skonar därmed motom och Förlänger maskinen livslängd. Frasar med hardmetallskar kraver ett särskilt nogrann behändlig, daß skären latt kan brytas loss.

Skadade fräs-, slip- och polerverktyg fär, på grund av skaderisken, inte användas på våra snabbt roterande fräs- och slipmotorer.

Mätvärden uppmätta enligt EN 50144.

Ljudtrycksnivå: FM 6955 = 75+3 dB (A)

FM 6990 E = 74,5 ^+3 dB (A)

Ljudeffektsnivå: FM 6955 = 88^+3 dB (A)

Användaren skall vidta bullerskyddande Åtgärder.

Den uppskattade accelerationen uppgar normalt till FM 6955: 3,7m / s^2 FM 6990 E: 6,1m / s^2

Miljovard

Kress tar tillbaka skrotade maskiner for en resursskonande ätervinning. Genom den modulara konstruktionen kan Kress-maskinerna mycket enkestel delas upp i de ateranvändningsbara amnena. Lämna tillbaka skrotade Kress-maskiner til affären er skicka in dem till Kress.

CE Konformitetsförklaringen

Vi intygar och ansvarar for attenna produit overensstämmer med foljande normer och dokument: se nedan

DK CE Overensstemmelseserkaring

1. El-krvertyget har tillverkats med stor noggrannhet och genomgar stranga kvalitetskontroler innan det lammar farbriken.
2. Vi garanterar därfor att vi atgårdar fabrikations- eller materialfelutan kostnader om de uppstar inom 24 manader fran forsäljningsdatum till slutforbrukaren. Vi forbehaller oss ratten att forbättradefekta delar ell er att ersatta dem genom nya. Utbytta delar overgär till var ago.
3. Vid icedsakkunnig anvandning ellherbehandling smt oppning av apparaten av icke autkoriserade reparationsverkstader galler inte var garanti langre.Delar som utsats slitage omfattas ine av garantin.
4. Garantiansprak kan endast goras vid omedelbart papekande av brister (avan transportskador). Utnytjande av garantbestammelserma forlanger inte garantitiden.
5. Vid fel, var vänligsandaparaten med ifylt garantikort och kort felbeskrivning till ossEller lamplig kundtjänst. Bifoga kvitto.
6. Genom garantiförplikteserna som va tagit på oss, faller alla vidare ansprük kōpāmá ha - särskritt ratten till bilbakagäng av köpet, nedsättning av priset er skadeständsansprük.
7. Däremot har köpparen rätt till tillbakagäng av köpet erller ned-sättning av koppriset om vi misslyckas avlagsnaev.brister, skador inom en skälig tidssperiod.
8. Skadestandsansprak kan dock ej uteslutas enl. 463, 480 avsn. 2, 635 BGB om tillforsakrade eigenskapar saksn.
9. Bestammelsema enl. punkterna 7 och 8 gäller endast i Förbunds-repubiken Tyskland.

Garanti
