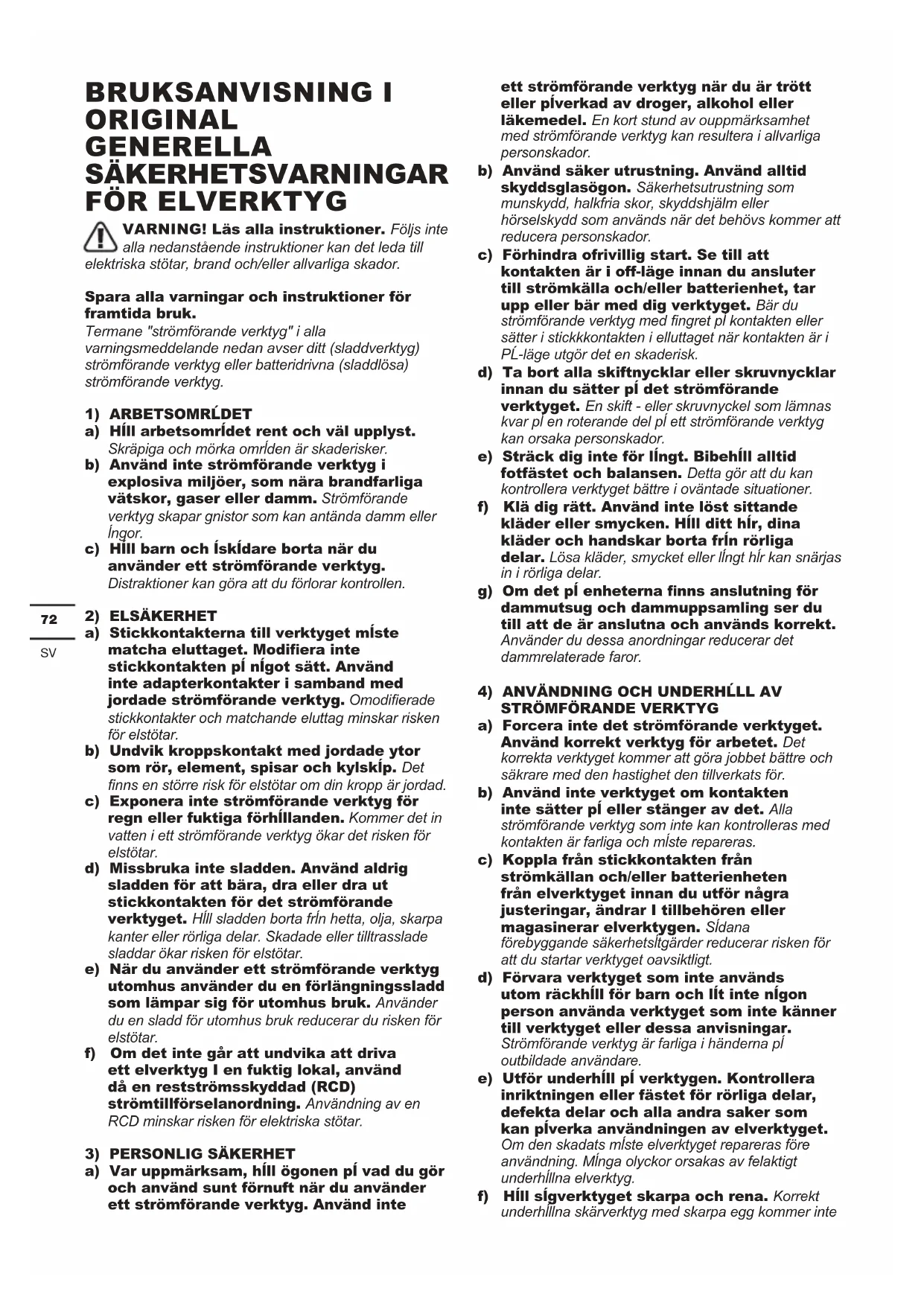

BRUKSANVISNING KUC60.2 KRESS

VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk. Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Hĺll arbetsomrĺdet rent och väl upplyst. Skräpiga och mörka omrĺden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ĺngor. c) Hĺll barn och ĺskĺdare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget mĺste matcha eluttaget. Modiera inte stickkontakten pĺ nĺgot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskĺp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhĺllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Hĺll sladden borta frĺn hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, hĺll ögonen pĺ vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller pĺverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret pĺ kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PĹ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pĺ det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pĺ en roterande del pĺ ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för lĺngt. Bibehĺll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Hĺll ditt hĺr, dina kläder och handskar borta frĺn rörliga delar. Lösa kläder, smycket eller lĺngt hĺr kan snärjas in i rörliga delar. g) Om det pĺ enheterna nns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare. e) Utför underhĺll pĺ verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan pĺverka användningen av elverktyget. Om den skadats mĺste elverktyget repareras före användning. Mĺnga olyckor orsakas av felaktigt underhĺllna elverktyg. f) Hĺll sĺgverktyget skarpa och rena. Korrekt underhĺllna skärverktyg med skarpa egg kommer inte73

att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pĺ det sätt som avsetts för varje typ av elverktyg. Ha ocksĺ i ĺtanke arbetsförhĺllandena och arbetet som skall utföras. Använder du elverktyg för ĺtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

a) Låt ditt elverktyg underhållas av en kvalicerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehĺlls.

1. Använd hörselskydd när du använder

borrhammaren. Buller kan orsaka hörselskador.

2. Använd hjälphandtag som följde med

verktyget. Om du förlorar kontrollen över verktyget kan det medföra personskador.

3. Hĺll verktyget med isolerade greppytor

när du utför ett arbete där sĺgverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock. SÄKERHETS-

BATTERIET a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet. g) Håll batteriet rent och torrt. h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning.

Använd den här bruksanvisningen för att ladda batteriet korrekt. j) Låt inte batteriet stå på laddning när det inte används. k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. l) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C). m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra. n) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri. o) Använd inte ett batteri som inte är avsett för användning med det här verktyget. p) Håll batteriet borta från barn. q) Behåll den ursprungliga bruksanvisningen för framtida användning. r) Plocka ur batteriet från verktyget då det inte används. s) Kassera batteriet på rätt sätt. t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

v) Observera plus (+) och minus (-)

märkningen på batteriet och säkerställa korrekt användning. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen. Använd hörselskydd74

Använd skyddsglasögon Använd skyddsmask mot damm Varning Li-Ion Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen. Bränn inte Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återan- vänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. LADDARENS KOMPONENTER

*Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget. TEKNISK INFORMATION Typ: KUC60 KUC60.2 KUC60.4 KUC60.91 (C60-beteckning på maskiner, representant för hammare) KUC60 KUC60.2 KUC60.4 KUC60.91 Spänning 20V Hastighet utan belastning: 0-1350/min Anslagsvärde 0-4700bpm Slagenergi 2.0J Batterikapacitet 4.0Ah / Laddningstid 45min / Max. borrkapa- citet Stål: 13mm Trä: 28mm Murverk 22mm Maskinens vikt 2.8kg 3.1kg 2.1kg TILLBEHÖR KUC60 KUC60.2 KUC60.4 KUC60.91 Extrahandtag 1 1 1 Djupmätare 1 1 1 Batteripaket (KAB21) 2 2 / Laddare (KAC21) 1 1 / Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd. BULLERINFORMATION Vägt ljudtryck L

3dB(A) Sätt på öronskydd.75

Osäkerhet K K = 1.5 m/s² Chisel Vibrationsemissionsvärde

Osäkerhet K K = 1.5 m/s² Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering. VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. LADDNINGSPROCEDUR OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

Maskinen är lämplig för hammarborrar och mejslar i betong, tegel. Det är också lämpligt för borrning utan att påverka trä, metall, keramik och plast.

Den medföljande batteriladdaren stämmer överens med litiumjonbatteriet som är installerat i maskinen. Använd inte andra batteriladdare. Litiumjonbatteriet förhindrar djup urladdning. När batteripaketet är tomt stängs maskinen av via skyddskretsen: Chucken roterar inte längre. I en varm miljö eller efter tung användning kan batteripaketet bli för varmt att ladda. Vänta innan batteriet laddas. Efter att ha laddat batteriet för första gången och förvarat det under lång tid. Efter era laddnings- och urladdningscykler får batteripaketet 100% laddning. B) FÖR ATT BORTTAGA ELLER INSTALLERA BATTERYPAKET (SE FIGUR.A) Tryck på batteripaketets frigöringsknapp för att frigöra batteriet och dra det ur verktyget. Efter laddning skjut den tillbaka i verktyget. En enkel tryckning och lätt tryck räcker. DRIFT

1. INSÄTTNING OCH TA BORT BORRBITT I SDS

Var försiktig så att du inte skadar dammskyddet när du byter verktyg. — INFOGA Rengör och olja borren innan du sätter i den. För in den dammfria borrkronan i borrhållaren på ett vridet sätt tills den klickar. Boren låser sig själv. Kontrollera låset genom att dra i verktyget. — AVLÄGSNA Dra tillbaka låshylsan på skärhuvudets hållare och dra ut skärhuvudet. VARNING! Din nya Kress roterande borrrigg ger kraftig kraft för att göra ditt jobb snabbt och e󰀨ektivt. Dessa krafter kan leda till att sämre SDS-bitar går sönder och fastnar i chucken. Därför rekommenderar vi att detta verktyg bara använder SDS-bitar av hög kvalitet.

2. EXTRAHANDTAG (SE FIGUR.B)

Skjut handtaget på hammaren och vrid det till önskat arbetsläge. För att klämma på hjälphandtaget, vrid handtaget medurs. För att frigöra hjälphandtaget, vrid handtaget moturs. VARNING: Använd alltid hjälphandtaget.

3. JUSTERBAR DJUPMÄTARE (SE FIGUR.B)

Vrid handtaget moturs för att frigöra djupmätaren. Skjut djupmätaren tills avståndet mellan änden av djupmätaren och borrkronans ände är lika med djupet på hålet / skruven du vill göra. Kläm sedan fast djupmätaren genom att vrida handtaget medurs.

4. PÅ / AV VÄXLA (SE FIGUR.C)

Tryck på / av för att starta och släpp den för att stoppa verktyget.

— PÅ / AV KNAPP MED VARIABEL

HASTIGHETSKONTROLL Tryck på / av för att starta och släpp den för att stoppa verktyget. Verktyget har en omkopplare med variabel hastighet som ger högre hastighet genom att öka avtryckstrycket, eller lägre hastighet genom att minska76

avtryckarens tryckreglering av hastigheten genom att ändra trycket som appliceras på omkopplaren.

5. VÄXELLÅS (SE FIGUR C)

Strömbrytaren kan låsas i AV-läge. Detta hjälper till att minska risken för oavsiktlig aktivering när den inte används. För att låsa brytaren, ställ in rotationsriktningen i mittläget.

6. STYRNING FRAMÅT OCH BAKÅT (SE

FIGUR.C) Rotation framåt: Tryck framåt och bakåt rotationskontrollen till vänster “ “ för borrning Omvänd rotation: Tryck framåt och bakåt rotationskontrollen till höger ” “ för att ta bort borran. VARNING: Ändra aldrig rotationsriktningen medan verktyget roterar, vänta tills det stannar.

7. VAL AV FUNKTIONSLÄGE (SE FIGUR.D)

Använd funktionsväljaren för att ställa in växellådan för varje applikation. För att växla mellan funktioner, tryck på upplåsningsknappen (a) och vrid väljaren till önskat driftläge. Betong, murverk för borrning och påverkan samtidigt Borrmetoder för stål, trä och plast Mönster eller chiselinvg Läge för att justera vinkeln på mejselchucken OBS: Välj först detta funktionsläge och justera chuckvinkeln i önskad riktning. Välj sedan “ ”, för funktionsläget och utför mejselbete. VARNING: Manöveromkopplaren för driftläge kan endast köras i stillastående.

8. ÖVERBELASTNINGSSKYDD

Vid överbelastning stannar motorn. Släpp omedelbart lasten på maskinen och kyl i cirka 30 sekunder med högsta hastighet utan belastning.

9. TEMPERATURAVHÄNDIG

ÖVERBELASTNINGSSKYDD När de används som avsedda överlastas inte elverktyg. När lasten är för hög eller överskrider den tillåtna batteritemperaturen på 75 ° C stänger det elektroniska styrsystemet av elverktyget tills temperaturen åter når det optimala temperaturområdet.

10. SKYDD MOT DYCKLADNING

Litiumjonbatterier förhindrar djup urladdning genom ett "urladdningsskyddssystem". När batteriet är tomt stängs maskinen av av skyddskretsen: Det insatta verktyget roterar inte längre. TIPS OM VERKTYGSJOBB Om elverktyget överhettar ställer du in varvtalet till maximalt och låter det vara tomt i 2-3 minuter för att kyla motorn. SDS-plus volframkarbidborrar bör alltid användas i betong och murbyggnad. Använd bara HSS-borrar i gott skick när du borrar hål i metall. Använd om möjligt hålen innan du borrar hål med stor diameter. PROBLEMLÖSNING

1. SKÄL TILL ANNORLUNDA LADDNINGSTIDER

Din laddningstid påverkas av ett antal orsaker, som inte är produktdefekter. Om batteripaketet bara är delvis urladdat kan det laddas på mindre än en timme. Om batteripaketet och omgivningstemperaturen är väldigt låg kan laddningen ta 1-1.5 timmar. Om batteripaketet är väldigt varmt laddas det inte eftersom den interna temperatursäkerhetsbrytaren förhindrar att batteriet laddas. Om batteripaketet är väldigt varmt måste du ta ur batteripaketet från laddaren och kyla det till omgivningstemperatur innan laddningen kan börja. Om det andra batteripaketet laddas omedelbart efter det första batteripaketet kan laddaren överhettas. Ha minst 15 minuters vila mellan batteriladdningarna.

2. MOTIVERINGAR FÖR ARBETSTIDAR FÖR

OLIKA BATTERYPAKET Att inte använda batteripaketet under långa perioder kan orsaka problem med laddningstiden, vilket kan minska batteriets driftstid. Efter era laddnings och urladdningsoperationer kan detta problem korrigeras genom att ladda och använda borrningen. Tyngre arbetsförhållanden, till exempel stora skruvar som är skruvade i lövved, kommer att förbruka batteripaketet snabbare än lättare arbetsförhållanden. Ladda inte batteriet under 0°C och över 30° C, eftersom det kommer att påverka prestandan.. UNDERHÅLL Innan du gör några justeringar, skötsel eller underhåll, ta bort batteripaketet från verktyget. Dina elverktyg behöver inte extra smörjning eller underhåll. Det nns inga delar som kan servas av användaren i elverktyget. Använd aldrig vatten eller kemiska rengöringsmedel för att rengöra elverktyg. Torka av med en torr trasa. Förvara alltid elverktyg på en torr plats. Håll motorens ventilationsspår rena. Håll alla arbetskontroller fria från damm. Ibland kan du se gnistor i ventilationsspåren. Detta är normalt och kommer inte att skada ditt elverktyg.77

MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Förklarar att denna produkt, Beskrivning Li-ion Borstfri roterande hammare Typ KUC60 KUC60.2 KUC60.4 KUC60.91 (C60-beteckning på maskiner, representant för hammare) Funktion Hamrar olika material Följ följande instruktioner: 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU Uppfylla standarden EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-6 Den person som är behörig att sammanställa den tekniska dokumentationen, Namn Marcel Filz Adress POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany
