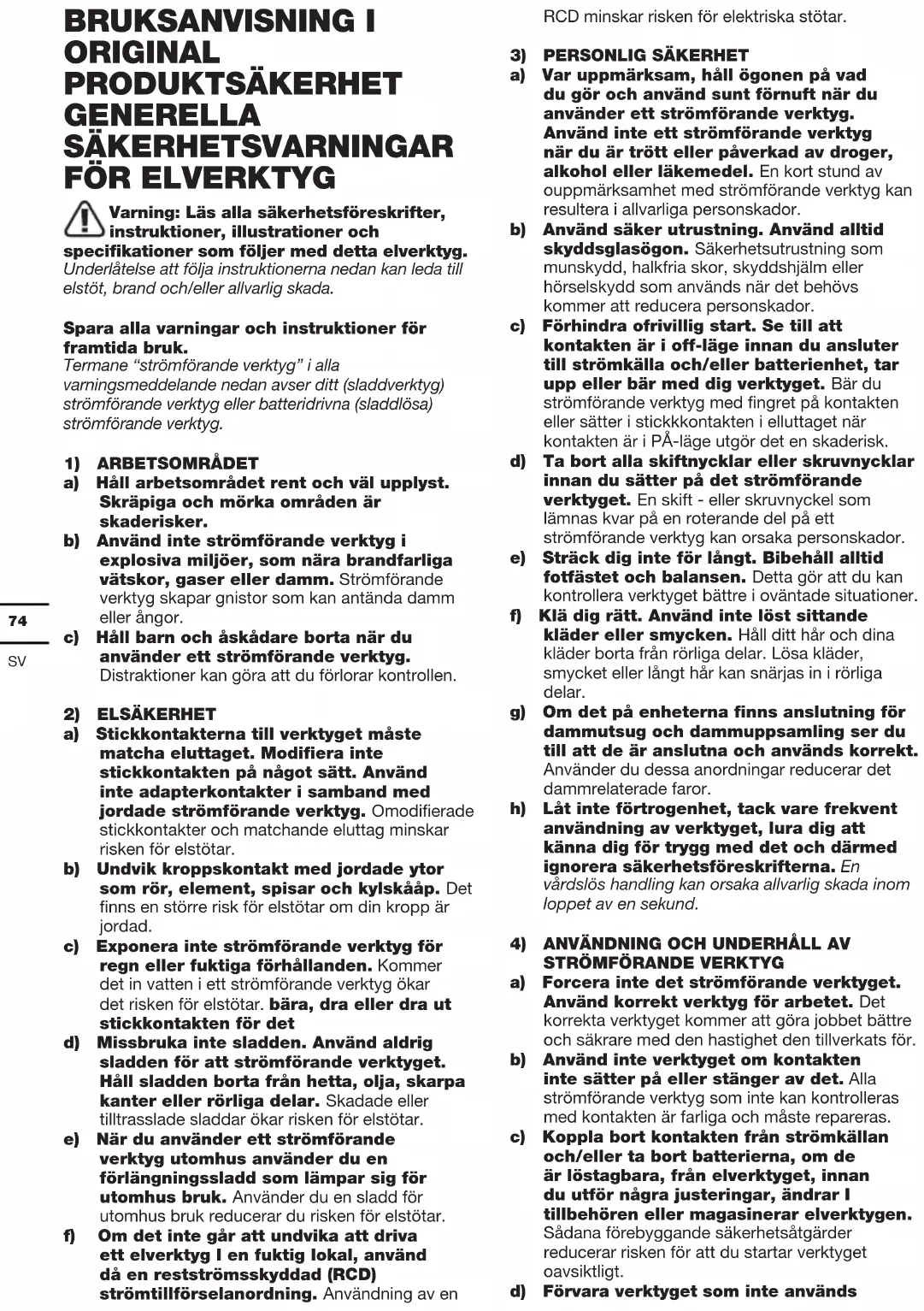

BRUKSANVISNING KUC10.2 KRESS

Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar. g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används75

utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare. e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg. f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada. f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

1) Säkerhetsanvisningar för alla operationer

a) Använd hörselskydd när du slagborrar. Buller kan orsaka hörselskador. b) Se till att använda vadderade greppytor när du arbetar med maskinen, särskilt då verktyget kan skada dolda ledningar. Kontakt med spänningsförande ledningar kan leda till att användaren får en elektrisk chock.

2) Säkerhetsanvisningar vid användning av

långa borrbitar a) Använd inte med högre hastighet än borrens maximala nominella hastighet. Vid högre hastigheter kan borren böja om den är fri att rotera utan att röra arbetsstycket, vilket leder till personskada. b) Börja alltid borra vid låg hastighet med borrens spets i kontakt med arbetsstycket. Vid högre hastigheter kan borren böja om den är fri att rotera utan att röra arbetsstycket, vilket leder till personskada. c) Applicera endast tryck när det är direkt i linje med borren, använd inte alltför högt tryck. Borren böjer sig och orsakar skada eller förlust av kontroll, vilket leder till personskada.

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket76

vatten och sök läkarhjälp. f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet. g) Håll batteriet rent och torrt. h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning.

Använd den här bruksanvisningen för att ladda batteriet korrekt. j) Låt inte batteriet stå på laddning när det inte används. k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. l) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C). m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra. n) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri. o) Använd inte ett batteri som inte är avsett för användning med det här verktyget. p) Håll batteriet borta från barn. q) Behåll den ursprungliga bruksanvisningen för framtida användning. r) Plocka ur batteriet från verktyget då det inte används. s) Kassera batteriet på rätt sätt. t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

v) Observera plus (+) och minus (-)

märkningen på batteriet och säkerställa korrekt användning. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen Varning Använd skyddsglasögon Använd hörselskydd Använd skyddsmask Får ej uppeldas Om det inte hanteras ordentligt kan bat- teriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda bat- terier som osorterat kommunalt avfall. Li-I on exist. Check with your local authorities or retailer for recycling advice. Li-Ion battery. This product has been marked with a symbol relating to ‘separate collection’ for all battery packs and battery pack. It will then be recycled or dismantled in order to reduce the impact on the environment. Battery packs can be hazardous for the environment and for human health since they contain hazardous substances. Använd skyddshandskar. Skruvdragning Borrning Hammarborrning Trä Metall Betong Hög hastighet Låg hastighet Låsa77

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återan- vänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DELLISTA

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten. TEKNISKA DATA Typ KUC10 KUC10.2 KUC10.9 (C10 - beteckning för maskin, representant för sladdlös borrmaskin) KUC10 KUC10.2 KUC10.9 Spänning 12V Max** Hastighet utan belast- ning 0-500/ 0-1800/min Torsion justering läge 20+1+1 Max vridmoment 30N.m Maximum spännbarhet 10mm Max. borrdi- ameter Stål 10mm Trä 20mm Murverk 8mm Maskinvikt 0.95kg 0.78kg Batterikapacitet 2.0Ah / ** Spänning uppmätt utan belastning. Initial batterispänning är max.12V. Nominell spänning är

BULLERINFORMATION Uppmätt ljudtryck L

= 85.1 dB(A) Uppmätt ljudstyrka L

Använd hörselskydd. VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841: Borra i metall Vibrationsemissionsvärde

h,ID =8.135 m/s² Osäkerhet K = 1.5 m/s² Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning. VARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera din exponering för vibrationer och buller. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i78

antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. Plan your work schedule to spread any high vibration tool use across a number of days. TILLBEHÖR

KUC10 KUC10.2 KUC10.9

2,0Ah lithium batteri pak( KPB1202 ) 2 2 / 1,5A laddare (KCH1202) 1 1 / Hölster KA1601 1 1 1 Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd. BRUKSANVISNING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen. Bruk Detta verktyg används för att skruva eller borra hål i trä, metall, plast och för att borra hål i lättbetong eller tegelväggar.

Demontera batteri pack Se. A1 Laddning av batteripaket Se. A2 Installation av batteripaket Se. A3 INSTALLATION CHUCK JUSTERING Varning: När du byter tillbehör, se till att strömförsörjningen är avstängd och strömbrytaren är avstängd (backspaken är i mittläge). När du startar verktyget, se till att det inte nns någon risk fara för borren. Skador eller lossning av chucken kan orsaka personskada. Demontering av borr. Se. B1 Installation av borr Se. B2

Framåt och bakåt vridning Varning: Rotationsriktningen får inte ändras förrän maskinen är helt stoppad. Se C1,C2,C3 HASTIGHET SKIFT Se D TORSION JUSTERING Vridmoment val Den utlösande torsionen motsvarande position 1 är den minsta och den som motsvarar position 20 är den största. Se E Läge omkopplare Borr läge Skruv omgång läge Hammare borr läge (borra hål i lättbetong och tegelväggar) Se F Starta/stoppa Varning: Använd inte start- brytaren under lång tid och med låg hastighet, annars kan maskinen överhettas och verktyget skadas. Se G LED indikation LED kommer att tända när omkopplare är tryckt. När omkopplaren släpps slocknar LED automatiskt. Verktyget och batteriet är utrustat med ett automatiskt avstängningsskyddssystem. Lysdioden blinkar i 3 sekunder och släcks sedan, och det betyder att skyddssystemet fungerar. För närvarande stänger systemet automatiskt av strömförsörjningen för att förlänga batteriets livslängd. Följande situationer kan utlösa automatisk avstängningsskydd:

• Överbelastning: Verktyg överbelastas när de körs, strömmen är för hög. I detta fall släpp omkopplaren, stoppa operationen som leder till överbelastning av verktyget och starta om omkopplaren.

• Överhetta: I fallet ovan, om verktyget inte startas, det kan bero på att verktyget och batteriet överhettas. I detta fall kyler du ner verktyget och batteriet innan du startar omkopplaren igen.

• Låg spänning: Verktyget fungerar inte när den återstående kapaciteten är för låg. I detta fall ta bort och byt ut batteriet. Varning: Se till att backspaken är på vänster eller höger, tryck på omkopplaren och LED lampa tänds. Se G79

1. Varför har knappen tryckts in och maskinen

fungerar inte? Det nns en backspak överst på brytaren. När den benner sig i mittläget låser maskinen start- stoppomkopplaren. Placera den där den måste vridas och tryck på knappen, då börjar maskinen att rotera.

2. Varför slutar den elektriska borrningen gå

innan skruven dras åt? Bekräfta om lägesomkopplingsringen är i rätt läge och justera vridmomentregleringsringen till ett högre läge. Den utlösande torsionen motsvarande position 1 är den minsta och den som motsvarar position 20 är den största. Justera lägesomkopplingsringen till läge för maximalt vridmoment (ingen utlösning), och du kan också justera den mekaniska växelspaken till låg hastighet (position 1) för större mekaniskt transmissionsmoment.

3. varför är arbetstiden för samma batteripaket

ibland lång och ibland kort? Som nämnts ovan, om ett batteripaket lämnas oanvänd för länge, förkortas dess arbetstid. En sådan situation kommer att förbättras efter laddning och användning för era gånger. Under ett tungt arbete, som att skruva stor skruv i hårt trä, kommer batterikraften att förbrukas mycket snabbt. Ladda inte i miljön under 0 eller över 40 ℃, i vilket fall kan påverkar batteriets prestanda. UNDERHÅLL Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det nns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.

Verktyget och batteriet bör användas och förvaras i 0°C-45°C. Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C. MILJÖSKYDD Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det nns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Deklarerar att denna produkt, Beskrivning Batteridriven borr Typ KUC10 KUC10.2 KUC10.9 (C10- beteckning för maskin, representant för sladdlös borrmaskin) Funktion Borrning Uppfyller följande direktiv, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Standarder överensstämmer med EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1 Personen som godkänts att sammanställa den tekniska len, Namn Marcel Filz Adress Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/03/08 Allen Ding Vice chefsingenjör, tester och certiering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2022, Positec. All Rights Reserved. AR01524402
