MANUAL DE USUARIO KUC10.2 KRESS

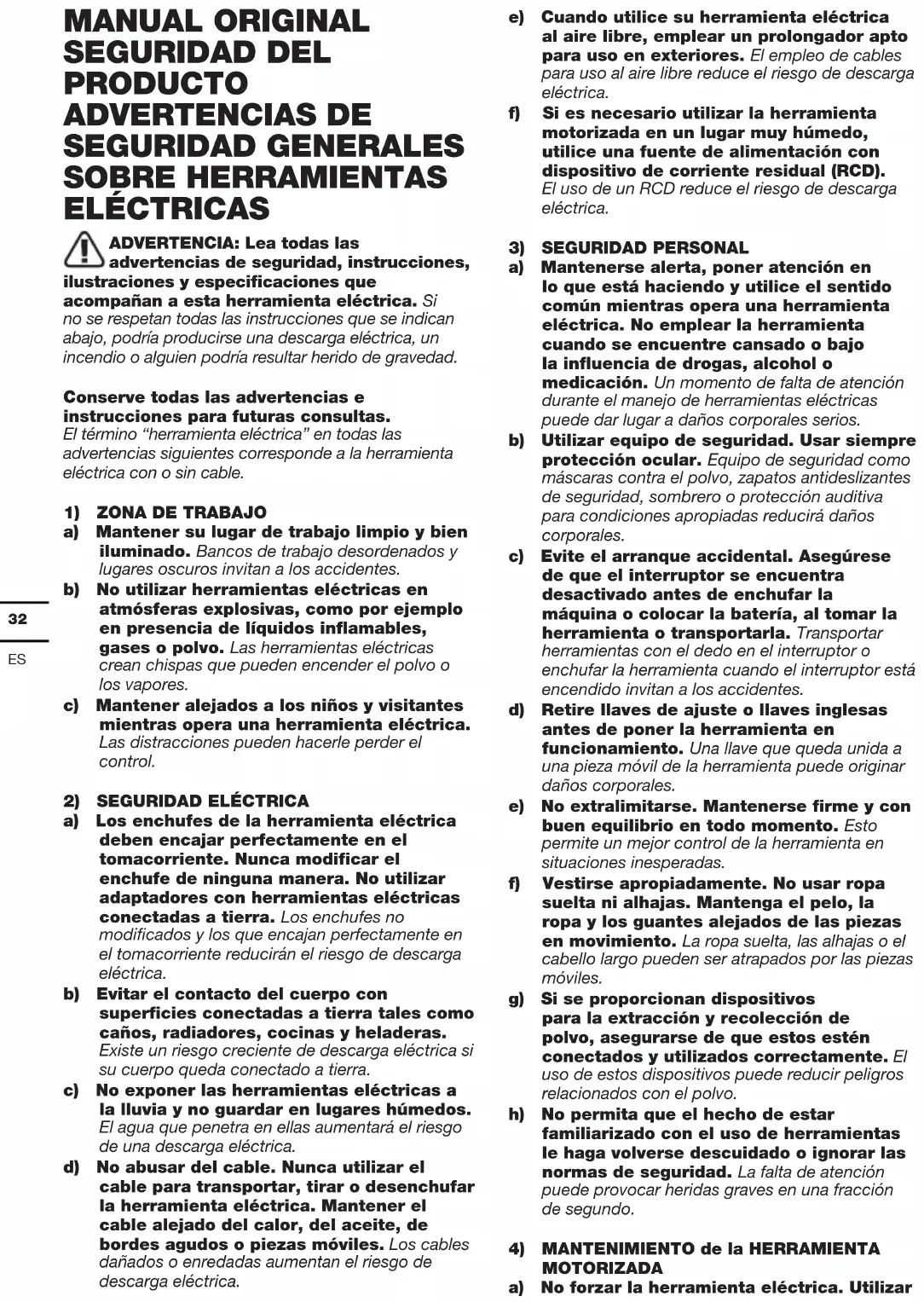

MANUAL ORIGINAL SEGURIDAD DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELÉCTRICAS ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que acompañan a esta herramienta eléctrica. Si no se respetan todas las instrucciones que se indican abajo, podría producirse una descarga eléctrica, un incendio o alguien podría resultar herido de gravedad. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.

a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica. b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra. c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica. d) No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas aumentan el riesgo de descarga eléctrica. e) Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica. f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios. b) Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales. c) Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes. d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales. e) No extralimitarse. Mantenerse firme y con buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas. f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo. h) No permita que el hecho de estar familiarizado con el uso de herramientas le haga volverse descuidado o ignorar las normas de seguridad. La falta de atención puede provocar heridas graves en una fracción de segundo.

4) MANTENIMIENTO de la HERRAMIENTA

MOTORIZADA a) No forzar la herramienta eléctrica. Utilizar33

la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada. b) No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada. c) Desconecte la clavija de la fuente de alimentación o extraiga la batería (si es desmontable) de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar los accesorios o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta. d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. e) Realice un mantenimiento adecuado de las herramientas eléctricas y sus accesorios. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un servicio calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes. f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar. g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa. h) Mantenga las empuñaduras y las superficies de agarre secas, limpias y sin aceite ni grasa. Una empuñadura o una superficie de agarre resbaladiza dificultan la correcta manipulación y el control de la herramienta en situaciones imprevistas.

5) UTILIZACIÓN Y MANTENIMIENTO DE LA

BATERÍA a) Recargar solamente con el cargador indicado por el fabricante. Un cargador adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería. b) Utilizar las herramientas eléctricas solamente con baterías especialmente adaptadas. La utilización de cualquier otra batería podría causar un riesgo de incendio o herida. c) Cuando la batería no está en uso, tenerla lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede causar quemaduras o un incendio. d) Hay una fuga de líquido de la batería. Evitar todo contacto. Si entre accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente en las baterías puede causar irritaciones o quemaduras. e) No utilice una batería o una herramienta que estén dañadas o hayan sido modificadas. Las baterías dañadas y modificadas pueden comportarse de forma imprevisible y provocar un incendio, una explosión o herir a alguien. f) No arroje una batería o herramienta al fuego ni las exponga a una temperatura excesiva. La exposición al fuego y a temperaturas superiores a 130 °C puede provocar una explosión. g) Respete todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Una carga inadecuada o a una temperatura fuera del rango especificado puede ocasionar daños en la batería y aumentar el riesgo de incendio.

a) Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica. b) No intente reparar nunca una batería dañada. Cualquier intervención técnica en una batería debe ser realizada exclusivamente por el fabricante o por un servicio técnico autorizado. CONSIGNAS DE SEGURIDAD ESPECÍFICAS

1) Instrucciones de seguridad para todas las

operaciones. a) Siempre utilice protección auditiva mientras use el martillo. Estar expuesto a sonidos fuertes puede causar perdida de audición. b) Sujete la herramienta eléctrica por las empuñaduras aislantes, al realizar trabajos en los que la herramienta pueda entrar en contacto con una instalación eléctrica oculta. El contacto de la pieza cortante con un cable de corriente podría cargar de electricidad las piezas metálicas expuestas de la herramienta y provocar una descarga eléctrica al usuario.

2) Instrucciones de seguridad al usar brocas

largas. a) Nunca opere a una velocidad mayor34

que la capacidad máxima de velocidad de la broca. A velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin tocar la pieza de trabajo, lo que ocasiona lesiones personales. b) Siempre comience a perforar a baja velocidad y con la punta de la broca en contacto con la pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin tocar la pieza de trabajo, lo que ocasiona lesiones personales. c) Aplique presión solo en línea directa con la broca y no aplique presión excesiva. Los bits pueden doblarse causando rotura o pérdida de control, lo que resulta en lesiones personales. ADVERTENCIAS DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio. c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado. j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice. k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento. l) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 ºC ± 5 ºC). m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras. n) Recargue solo con el cargador indicado por Kress. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías. o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. p) Mantenga la batería fuera del alcance de los niños. q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. r) Extraiga la batería del aparato cuando no lo utilice. s) Deshágase del producto correctamente. t) No se deben mezclar pilas de diferentes fabricantes, capacidad, tamaño o tipo en un mismo dispositivo. u) Las pilas no se deben quitar del embalaje original hasta que se vayan a utilizar.

v) Se deben observar y respetar las marcas

positiva (+) y negativa (–) de la pila. SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Advertencia Utilizar protección ocular Llevar protecciones auditivas Utilizar una máscara antipolvo No incinerar Las baterías pueden entrar en el ciclo del agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías usadas como residuos municipales sin clasicar.35

Li-I on Batería de ion de litio. Este producto se ha marcado con un símbolo relacionado con la “colección separada” para todos los paquetes de baterías y paquetes de baterías. Luego se reciclará o desmontará para reducir el impacto en el medio ambiente. Los paquetes de baterías pueden ser peligrosos para el medio ambiente y para la salud humana, ya que contienen sustancias peligrosas. Utilice guantes de protección. Desatornillar Taladrar Taladrar con percutor Madera Metal hormigón Alta velocidad Baja velocidad Bloquear Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

LISTA DE COMPONENTES

4. PALANCA DE TRANSMISIÓN MECÁNICA

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato. CARACTERISTIQUES TÉCNICOS Modelo KUC10 KUC10.2 KUC10.9 (C10 - denominación de maquinaria, representativa de Taladro alimentado por batería) KUC10 KUC10.2 KUC10.9 Tensión nominal 12V Max** velocidad sin carga nominal 0-500/ 0-1800/min Ajuste del posicionamiento de la torsión 20+1+1 Torsión máxima 30N.m Máxima capacidad de sujeción 10mm Capa- cidad de perforación Acero 10mm Madera 20mm Ladrillo 8mm Peso de la máquina 0.95kg 0.78kg Capacidad de batería 2.0Ah / ** Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 12 voltios. El voltaje nominal es de

INFORMACIÓN DE RUIDO

Nivel de presión acústica de ponderación

= 85.1 dB(A) Nivel de potencia acústica de ponderación

Utilice protección auditiva.

VIBRACIÓN Valores totales de vibración (suma vectorial triangu- lar) determinados según la norma EN 62841: Taladrado en metal Valor de emisión de vibración

h,D = 2.777 m/s² Incertidumbre K = 1.5 m/s² Taladrado de im- pecto en hormigón Valor de emisión de vibración

h,ID =8.135 m/s² Incertidumbre K = 1.5 m/s² El valor total de vibraciones declarado y el valor de emisiones acústicas declarado se han medido de conformidad con un método de prueba estándar y pueden utilizarse para realizar comparaciones entre herramientas. El valor total de vibraciones declarado y el valor de emisiones acústicas declarado también pueden utilizarse en una evaluación preliminar de la exposición. ADVERTENCIA: Las vibraciones y las emisiones acústicas que se producen durante el uso de la herramienta eléctrica pueden variar respecto a los valores declarados en función de cómo se utilice la herramienta, especialmente dependiendo del tipo de pieza de trabajo que se procese y de otras formas de usar la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está alado y en buenas condiciones. La rmeza de sujeción de las empuñaduras, y el uso de accesorios para reducir las vibraciones y el ruido. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA:Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando está en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Minimización del riesgo de exposición a las vibraciones y el ruido. Utilice SIEMPRE cinceles, brocas y cuchillas aladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se va a utilizar de forma habitual, se recomienda adquirir accesorios para reducir las vibraciones y el ruido. Planique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS

KUC10 KUC10.2 KUC10.9

Pack de baterías de litio de 2.0Ah ( KPB1202 ) 2 2 / Cargador de 1.5 A (KCH1202) 1 1 / Funda KA1601 1 1 1 Le recomendamos que compre sus accesorios en la misma tienda que compró la herramienta. Consulte el paquete de accesorios para obtener más detalles. El personal de la tienda puede ayudarlo y ofrecerle asesoramiento. INSTRUCCIONES DE FUNCIONAMIENTO Nota: Antes de usar la herramienta lea el manual de instrucciones detenidamente. Uso Esta herramienta se utiliza para atornillar o perforar agujeros en madera, metal, plástico y para perforar agujeros en cemento ligero o paredes de ladrillo Montaje y funcionamiento ACCIÓN ILUSTRACIÓN

Desmontaje del pack de baterías Véase la g.

Cargando el pack de baterías Véase la g.

Instalación del pack de baterías Véase la g.

Advertencia: Cuando reemplace los accesorios, asegúrese de que la fuente de alimentación esté cortada y el interruptor esté apagado (la palanca para el reverso está en la posición intermedia). Al iniciar la herramienta, asegúrese de que no haya peligro oculto para la broca. Un mandril dañado o suelto puede causar lesiones personales. Desmontaje de la broca Véase la g.

Instalación de la broca Véase la g.

OPERACIÓN Conmutación de las partes derecha y reversa Advertencia: El sentido de rotación no se puede cambiar hasta que la máquina esté completamente estacionada. Véase la g C1,C2,C3 CAMBIO DE LA VELOCIDAD Véase la g D

AJUSTE DE LA TORSIÓN

Selección de la torsión La torsión de disparo correspondiente a la posición 1 es la más pequeña, y la correspondiente a la posición 20 es la más grande. Véase la g E Cambio de modo Modo de perforación Modo de lote de tornillos Modo de taladro percutor (perforación en hormigón ligero y paredes de ladrillo) Véase la g F Inicio/parada Advertencia: No utilice el interruptor de arranque y parada por un periodo largo de tiempo y manteniéndolo funcionando a baja velocidad, de lo contrario, la máquina podría sobrecalentarse y dañar la herramienta. Véase la g G Indicación LED El LED se encenderá cuando se presione el interruptor. Cuando se suelta el interruptor, el LED se apagará automáticamente. La herramienta y la batería están equipadas con un sistema de protección de apagado automático. El LED parpadea durante 3 segundos y luego se apaga, lo que indica que el sistema de protección funciona. En este momento, el sistema corta automáticamente la fuente de alimentación para prolongar la vida útil de la batería. Las siguientes situaciones pueden activar la protección de apagado automático:

• Sobrecarga: Las herramientas se pueden sobrecargar cuando se están ejecutando y la corriente sea demasiado alta. En este caso, suelte el interruptor, detenga la operación que conduce a la sobrecarga de la herramienta y reinicie el interruptor.

• Sobrecalentamiento: En el caso anterior, si la herramienta no se inicia, la herramienta y la batería pueden sobrecalentarse. En este caso, enfríe la herramienta y la batería antes de volver a encender el interruptor.

• Baja tensión: La herramienta no funciona cuando la capacidad restante es demasiado baja. En este caso, desmonte y reemplace la batería. Advertencia: Asegúrese de que la palanca para el reverso esté a la izquierda o a la derecha, presione el interruptor y la luz LED se encenderá. Véase la g G PREGUNTAS FRECUENTES

1. ¿Por qué se ha presionado el interruptor y la

máquina no funciona? Hay una palanca para el reverso en la parte superior del interruptor. Cuando está en la posición media, la máquina bloqueará el interruptor de arranque y parada. Póngalo donde debe girarse y presione el botón, la máquina comenzará a girar.

2. ¿por qué el taladro eléctrico deja de

funcionar antes de apretar el tornillo? Conrme si el anillo del cambio de modo está en la posición y ajuste el anillo de regulación de la torsión a una posición más alta. La torsión de disparo correspondiente a la posición 1 es la más pequeña, y la correspondiente a la posición 20 es la más grande. Ajuste el anillo del cambio de modo a la posición para obtener la torsión máxima (sin disparar), y también puede ajustar la palanca del cambio mecánico a la velocidad baja (posición 1) para obtener una mayor38

torsión de transmisión mecánica.

3. ¿Por qué el tiempo de trabajo de la misma

batería a veces es más largo y a veces más corto? Como se mencionó anteriormente, si una batería no se usa durante demasiado tiempo, su tiempo de trabajo se acortará. Dicha situación mejorará después de cargarse y usarse varias veces. Al realizar trabajos pesados, como atornillar un tornillo grande en madera dura, la energía de la batería se consumirá muy rápido. No cargue en un entorno inferior a 0 o superior a 40 ℃ , lo que también afectará el rendimiento de la batería. MANTENIMIENTO Antes de empezar cualquier tarea de ajuste, mantenimiento o reparación, debe extraerse la batería de la herramienta. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. PARA LAS HERRAMIENTAS A BATERÍA El rango de temperatura ambiente de funcionamiento y almacenamiento para la herramienta y la batería es de 0℃-45℃. El rango de temperatura ambiente recomendado para el Sistema de carga durante el proceso de carga es de 0℃-40℃. PROTECCION AMBIENTAL Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Declaran que el producto Descripción Taladro alimentado por batería Modelo KUC10 KUC10.2 KUC10.9 (C10- denominación de maquinaria, representativa de Taladro alimentado por batería) Función Taladrar Cumple con las siguientes Directivas: 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1 La persona autorizada para componer el archivo técnico, Nombre Marcel Filz Dirección Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/03/08 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certicación. Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China39
