MANUAL DE UTILIZADOR KUC10.2 KRESS

PRIMA DEL FUNZIONAMENTO

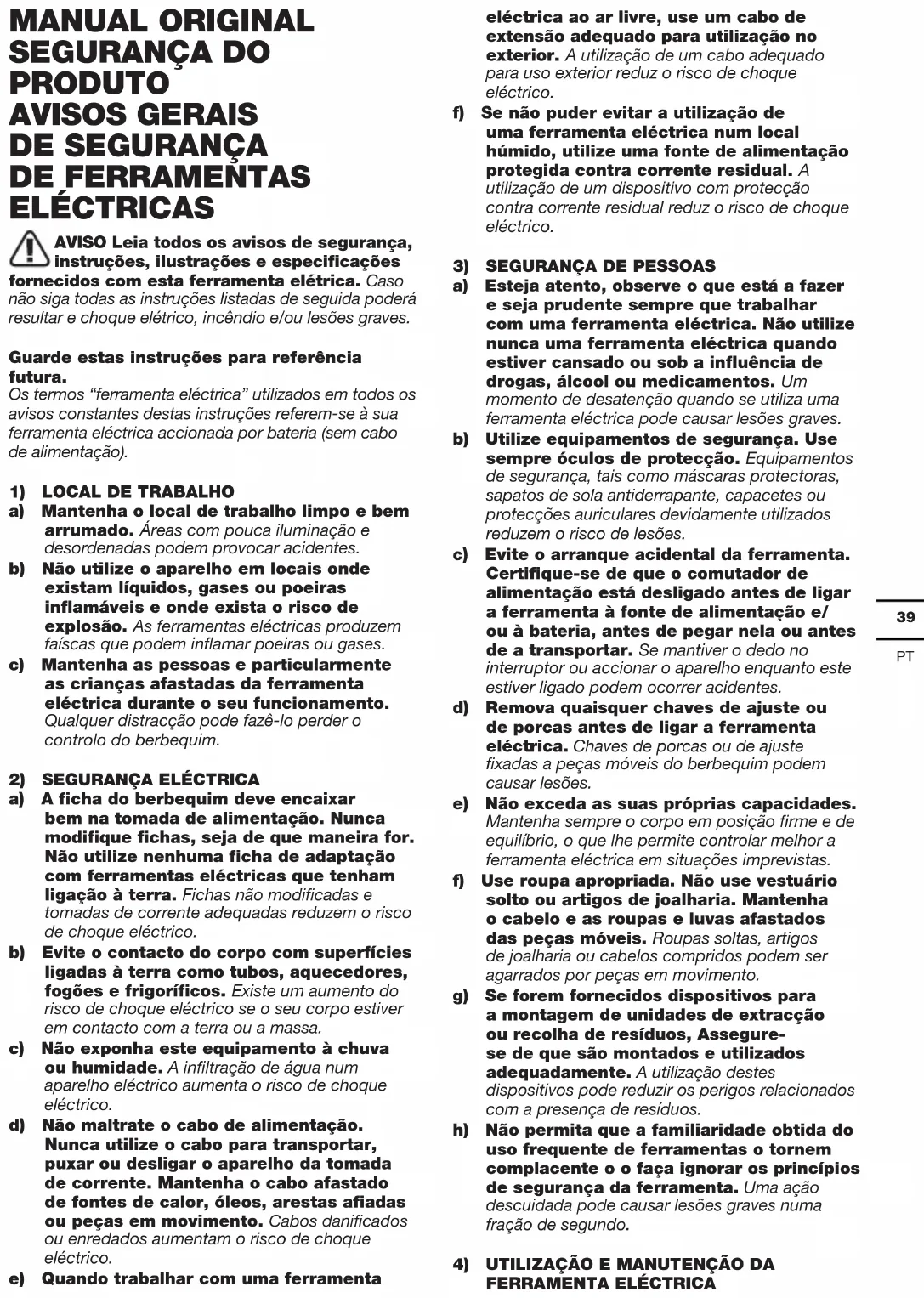

DE FERRAMENTAS ELÉCTRICAS AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases. c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

2) SEGURANÇA ELÉCTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico. b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes. d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure- se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos. h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada. c) Desligue a ficha da tomada elétrica e/ou remova o conjunto de pilhas, caso seja possível removê-lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Realize a manutenção de ferramentas elétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas. f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo. h) Mantenha as pegas e as superfícies de aderência secas, limpas e sem óleo e massa lubrificante. As pegas e superfícies de aderência escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não utilize um conjunto de baterias ou ferramenta que esteja danificado ou tenha sido modificado. As baterias danificadas ou modificadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão. f) Não exponha um conjunto de baterias ou ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura superior a 130 ºC pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o conjunto das baterias ou ferramenta fora do intervalo de temperatura especificado nas instruções. O carregamento indevido ou a temperatura fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta. b) Nunca faça a manutenção de conjuntos de baterias danificados. A manutenção de conjuntos de baterias só deve ser efetuado pelo fabricante ou prestadores de serviço autorizados.

ADICIONAL PARA O SEU

1) Instruções de segurança para todas as

operações a) Use os protectores de ouvidos quando usa berbequins de impacto. A exposição ao barulho pode causar perda de audição. b) Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

2) Instruções de segurança ao usar brocas

longas a) Nunca opere em velocidade mais alta que41

a taxa máxima de velocidade da broca. Em velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais. b) Sempre comece a perfurar em baixa velocidade e com a ponta da broca em contato com a peça de trabalho. Em velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais. c) Aplique pressão apenas em linha direta com a ponta e não aplique pressão excessiva. As brocas podem dobrar, causando quebra ou perda de controle, resultando em ferimentos pessoais.

a) Não desmonte, abra ou corte as células da bateria. b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto- circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio. c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa. d) Não exponha a bateria ao choque eléctrico. e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico. f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria. g) Mantenha a bateria limpa e seca. h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes

de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto. j) Não mantenha a bateria a carregar quando não for utilizada. k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo. l) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20ºC ± 5ºC). m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras. n) Recarregue apenas com o carregador especificado pela Kress. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria. o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento. p) Mantenha a bateria fora do alcance das crianças. q) Preserve as informações originais do produto para futura referência. r) Retire a bateria do equipamento quando não estiver em utilização. s) Elimine-a de forma adequada. t) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo. u) Não remova a bateria da respetiva embalagem original até ser necessário para utilização.

v) Observe as marcas de sinal positivo (+) e

sinal negativo (–) na bateria e assegure a utilização correta. SÍMBOLOS Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções Atenção Usar protecção para os olhos Usar protecção para os ouvidos Usar máscara contra o pó Não queimar As baterias podem entrar no ciclo da água se descartadas incorretamente, o que pode ser perigoso para o ecossistema. Não descarte baterias usadas como lixo municipal não selecionado.42

Li-I on Bateria de iões de lítio Este produto foi marcado com um símbolo relativo à “recolha separada” para todas as baterias e conjuntos de baterias. Será então reciclada ou desmontada para reduzir o impacto no meio ambiente. As baterias podem ser perigosas para o meio ambiente e para a saúde humana, pois contêm substâncias perigosas.. Usar luvas de proteção. Aparafusamento Perfuração Perfuração com martelo Madeira Metal Concreto Alta velocidade Baixa velocidade Bloquear Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autori- dade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

• Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

Tipo KUC10 KUC10.2 KUC10.9 (C10 - designação de máquinas, representantes do Perfuração alimentada por bateria) KUC10 KUC10.2 KUC10.9 Tensão nominal 12V Max** Velocidade nominal sem carga 0-500/ 0-1800/min Posições de ajuste de torção 20+1+1 Max torque 30N.m Capacidade máxima de xação 10mm Capacidade máx. de perfuração Aço 10mm Madeira 20mm Alve- naria 8mm Peso da máquina 0.95kg 0.78kg Capacidade de bateria 2.0Ah / ** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 12 volts. A tensão nominal é de 10.8 volts.43

Pressão sonora ponderada L

= 85.1 dB(A) Potência sonora ponderada L

5dB(A) Usar protecção para os ouvidos.

VIBRAÇÃO Os valores totais de vibração são determinados de acordo com a normativa EN 62841: Perfurar metal Valor da emissão da vibração

h,D = 2.777 m/s² Instabilidade K = 1.5 m/s² Furar cimento com berbequim de percursão Valor da emissão da vibração value

h,ID =8.135 m/s² Instabilidade K = 1.5 m/s² O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste normalizado e poderão ser utilizados para comparar ferramentas entre si. O valor total de vibração declarado e o valor de emissão de ruído declarado também poderão ser utilizados numa avaliação preliminar da exposição. AVISO: a vibração e as emissões de ruído durante o uso efetivo da ferramenta elétrica podem diferir do valor declarado, em função das formas como a ferramenta é utilizada, especialmente no que se refere ao tipo de peça de trabalho que é processada em função dos seguintes exemplos e de outras variações sobre como a ferramenta é utilizada: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está aado e em boas condições. A tensão de aderência nas pegas e se são utilizados acessórios anti-vibração e ruído. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização deve ter em conta todas as partes do ciclo de operação, como os tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir signicativamente o nível de exposição durante o período total de trabalho. Ajudar a minimizar a sua vibração e risco de exposição ao ruído. Utilize SEMPRE formões, brocas e lâminas aadas. Mantenha esta ferramenta de acordo com as instruções e bem lubricada (quando aplicável). Se a ferramenta tiver de ser utilizada regularmente, invista em acessórios anti-vibração e anti-ruído. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. ACESSÓRIOS

KUC10 KUC10.2 KUC10.9

Bateria de lítio de 2,0Ah (KPB1202) 2 2 / Carregador 1.5A (KCH1202) 1 1 / Coldre KA1601 1 1 1 Recomendamos que você compre seus acessórios na mesma loja que vendeu a ferramenta. Consulte a embalagem dos acessórios para mais detalhes. O pessoal da loja pode ajudá-lo e oferecer opinião.

FUNCIONAMENTO NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente. Uso Esta ferramenta é usada para parafusar ou perfurar orifícios em madeira, metal, plástico e perfurar orifícios em paredes leves de concreto ou tijolo. Montagem e funcionamento Ação Figura

ANTES DO FUNCIONAMENTO

Desmontar a bateria Ver Fig. A1 Carregamento da bateria Ver Fig. A2 Instalação da bateria Ver Fig. A3 INSTALAÇÃO

Atenção: Ao substituir os acessórios, verique se a fonte de alimentação está cortada e o interruptor está desligado (a alavanca de reversão está na posição intermediária). Ao iniciar a ferramenta, verique se não há perigo oculto para a broca. Danos ou afrouxamento do mandril podem causar ferimentos.44

Desmontagem da broca Ver Fig. B1 Instalação de broca Ver Fig. B2 OPERAÇÃO Comutação para frente e para trás Atenção: O sentido de rotação não pode ser alterado até que a máquina esteja completamente estacionária. Ver Fig C1,C2,C3 MUDANÇA DE VELOCIDADE Ver Fig D

Seleção de torque A torção de disparo correspondente à posição 1 é a menor e a correspondente à posição 20 é a maior. Ver Fig E Interruptor de modo Modo de perfuração Modo de lote de parafuso Modo de perfuração de martelo (perfuração em paredes leves de concreto e tijolo) Ver Fig F Iniciar / parar Atenção: Não use o interruiptor iniciar-parar por muito tempo e operação em baixa velocidade; caso contrário, a máquina poderá superaquecer e causar danos à ferramenta. Ver Fig G Indicação de LED O LED acenderá quando o interruptor for pressionado. Quando o interruptor está liberado, o LED apagará automaticamente. A ferramenta e a bateria estão equipadas com sistema de proteção de desligamento automático. O LED pisca por 3 segundos e depois apaga, indicando que o sistema de proteção funciona. Neste momento, o sistema interrompe automaticamente a fonte de alimentação para prolongar a vida útil da bateria. As situações a seguir podem acionar a proteção de desligamento automático:

• Sobrecarga: As ferramentas estão sobrecarregadas quando estão em execução, a corrente está muito alta. Nesse caso, solte o interruptor, interrompa a operação que leva à sobrecarga da ferramenta e reinicie o interruptor.

• Superaquecimento: No caso acima, se a ferramenta não for iniciada, a ferramenta e a bateria podem estar superaquecidas. Nesse caso, esfrie a ferramenta e a bateria antes de iniciar o interruptor novamente.

• Baixa tensão: A ferramenta não funciona quando a capacidade restante está muito baixa. Nesse caso, desmonte e substitua a bateria. Atenção: Verique se a alavanca de reversão está à esquerda ou à direita, pressione o interruptor e a luz do LED acende. Ver Fig G REVERSÃO

1. Por que o interruptor foi pressionado e a

máquina não funciona? Há uma alavanca de reversão na parte superior do interruptor. Quando estiver na posição do meio, a máquina travará o interruptor iniciar/parar. Coloque-o onde precisa ser girado e pressione o botão, a máquina começará a girar.

2. Por que a furadeira elétrica para de

funcionar antes de o parafuso ser apertado? Conrme se o anel de comutação de modo está na posição e ajuste o anel de regulação de torque para uma posição mais alta. A torção de disparo correspondente à posição 1 é a menor e a correspondente à posição 20 é a maior. Ajuste o anel de comutação de modo para a posição para o torque máximo (sem desarme), e você também pode ajustar a alavanca de mudança mecânica para a velocidade baixa (posição 1) para aumentar o torque da transmissão mecânica.

3. Por que o tempo de trabalho da mesma

bateria às vezes é longo e às vezes curto? Como mencionado acima, se uma bateria não for45

utilizada por muito tempo, seu tempo de trabalho será reduzido. Essa situação será melhorada após o carregamento e uso por várias vezes. Em trabalhos pesados, como parafusar parafusos grandes em madeira dura, a energia da bateria será consumida muito rapidamente. Não carregue no ambiente abaixo de 0 ou acima de 40 , o que também afetará o desempenho da bateria. MANUTENÇÃO Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção. A sua ferramenta não requer qualquer lubricação ou manutenção adicional. Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos de trabalho sem poeira. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danicará a sua ferramenta. PARA FERRAMENTAS ELÉTRICAS A amplitude térmica ambiente para utilização e armazenamento da ferramenta e da bateria é 0℃–45℃. A amplitude térmica ambiente recomendada para o Sistema de carregamento durante o carregamento é 0℃–40℃.

Os equipamentos eléctricos não devem ser eliminados juntamente com o lixo doméstico. Se existirem instalações adequadas, deve reciclá- los. Consulte as autoridades locais ou o fornecedor para obter aconselhamento sobre reciclagem.

CONFORMIDADE Nós, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Declaramos que o produto, Descrição Perfuração alimentada por bateria Tipo KUC10 KUC10.2 KUC10.9 (C10- designação de máquinas, representantes do Perfuração alimentada por bateria) Função Perfuração cumpre as seguintes Directivas, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Normas em conformidade com EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1 Pessoa autorizada a compilar o cheiro técnico, Nome Marcel Filz Endereço Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/03/08 Allen Ding Engenheiro-chefe adjunto, Teste e Certicação Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China46
