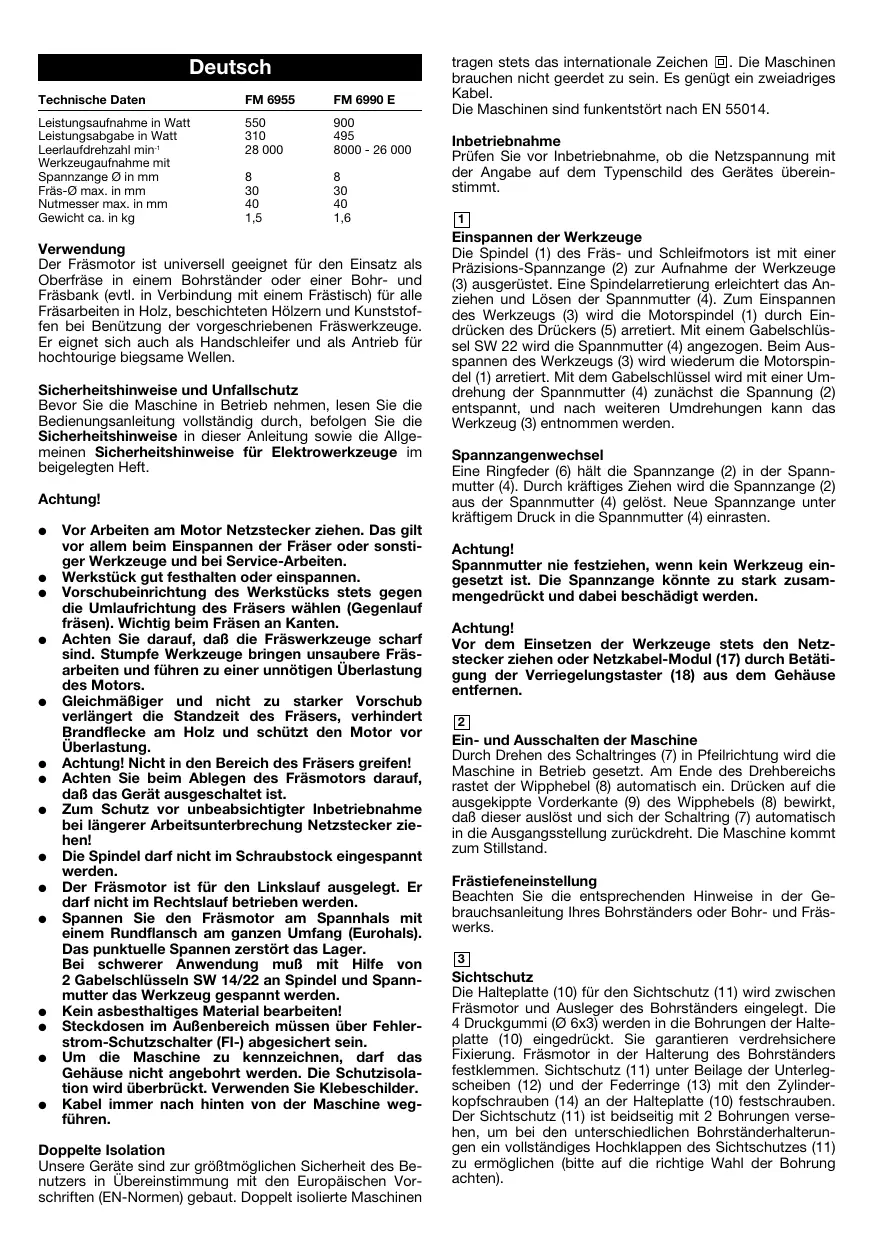

Notice KRESS FM 6990 E - page 4
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.

Benutzerfragen zu FM 6990 E KRESS

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Bohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch FM 6990 E - KRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FM 6990 E von der Marke KRESS.

BEDIENUNGSANLEITUNG FM 6990 E KRESS

Fräss- und Schleifmotor

Bedienungsanleitung

GB

Technische DatenFM 6955FM 6990 E
Leistungsaufnahme in Watt550900
Leistungsabgabe in Watt310495
Leerlaufdrehzahl min-128 0008000 - 26 000
Werkzeugaufnahme mit Sponszange ∅ in mm88
Fris-Ø max. in mm3030
Nutmesser max. in mm4040
Gewicht ca. in kg1,51,6

Verwendung

Der Fräsmotor ist universell geeignet für den Einsatz als Oberfräse in einem Bohrstander oder einer Bohr- und Fräsbank (evtl. in Verbindung mit einem Frästisch) für alle Frasarbeiten in Holz, beschichteten Hölzern und Kunststoffen bei Benützung der vorgeschriebenen Fraswerkzeuge. Er eignet sich als Handschleifer und als Antrieb für hochtourige biegsame Wellen.

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb besteht,lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.

Achtung!

  • Vor Arbeitsen am Motor Netzsteckerziehen. Das gilt vor allem beim Einspannen der Fraser oder sonstiger Werkzeuge und bei Service-Arbeiten.
  • Werkstück gut festhalten oder einspannen.
    Vorschubeinrichtung des Werkstücks stets gegen die Umlaufrichtung des Frasers wahlen (Gegenlauf fräsen). Wichtig beim Fräsen an Kanten.
  • Achten Sie darauf, daß die Frässwerkzeuge scharf sind. Stumpfe Werkzeuge bringen unsaubere Frasarbeiten und führen zu einer unnöttigen Überlastung des Motors.
  • Gleichmäßiger und nicht zu starker Vorschub verlangert die Standzeit des Frasers, verhindert Brandflecke am Holz und schützt den Motor vor Überlastung.
  • Achtung! Nicht in den Bereich des Fräsers greifen!
  • Achten Sie beim Ablegen des Fräsmotors darauf, daß das Gerät ausgeschaltet ist.
  • Zum Schutz vor unbeabsichtiger Inbetriebnahme bei längerer Arbeitsunterbrechung Netzsteckerziehen!
  • Die Spindelarf nicht im Schraubstock eingespannt werden.
  • Der Fräsmotor ist für den Linklauf ausgelegt. Er darcht nicht im Rechtslauf betriebenen werden.
  • Spannen Sie den Fräsmotor am Spannhals mit einem Rundflansch am ganzen Umfang (Eurohals). Das punktuelle Spannen zerstört das Lager.

Bei schwerrer Anwendung muß mit Hilfe von 2 Gabelschlüsseln SW 14/22 an Spindel und Spann-mutter das Werkzeug gespannt werden.

  • Kein asbesthaltiges Material bearbeiten!
  • Steckdosen im Außenbereich müssen über Fehlerstrom-Schutzschalter (Fl-) abgesichert sein.
  • Um die Maschine zu kennzechnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwendten Sie Klebescholder.
  • Kabel immer nach hinten von der Maschine wegfuhren.

Doppelte Isolation

Unsere Gerte sind zur großmöglichen Sicherheit des Benutzers in Übereinstimmung mit den Europäischen Vorschriften (EN-Normen) gebaut. Doppelt isolierte Maschinen

tragen stets das internationale Zeichen. Die Maschinen brauchen nicht geerdet zu sein. Es genegt ein zweiadriges Kabel.

Die Maschinen sind funkentstört nach EN 55014.

Inbetriebnahme

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.

1

Einspannen der Werkzeuge

Die Spindel (1) des Fras- und Schleifmotors ist mit einer Prazisations-Spannangle (2) zur Aufnahme der Werkzeuge (3) ausgerüstet. Eine Spindelarretierung erleichtet das Anziehen und Lösen der Spannmutter (4). Zum Einspannen des Werkzeugs (3) wird die Motorspindel (1) durch Eindrücken des Drückers (5) arretiert. Mit einem Gabelschlussel SW 22 wird die Spannmutter (4) angezogen. Beim Ausspannen des Werkzeugs (3) wird wiederum die Motorspindel (1) arretiert. Mit dem Gabelschlussel wird mit einer Umdrehung der Spannmutter (4) zunachst die Spannung (2) entsprechant, und nach weiteren Umdrehungen kann das Werkzeug (3) entnommen werden.

SpanNZangenwechsel

Eine Ringfeder (6) hält die Spannzange (2) in der Spannmutter (4). Durch kräfigious Ziehen wird die Spannzange (2) aus der Spannmutter (4) gelost. Neue Spannzange unter kräfzigem Druck in die Spannmutter (4) einrasten.

Achtung!

Spannmutter nie festziehen, wenn kein Werkzeug eingesetzt ist. Die Spannzange konnte zu stark zusammengetruckt und damit beschadigt werden.

Achtung!

Vor dem Einsetzen der Werkzeuge stets den Netzsteckerziehen oder Netzkabel-Modul (17) durch Betätigung der Verriegelungstaster (18) aus dem Gehäuse entfern.

2

Ein- und Ausschalten der Maschine

Durch Drehen des Schaltringes (7) in Pfeilrichtung wird die Maschine in Betrieb gesetzt. Am Ende des Drehbereichs rastet der Wipphebel (8) automatisch ein. Drücken auf die ausgekippte Vorderkante (9) des Wipphebels (8) bewirkt, daß dieser auslöst und sich der Schaltring (7) automatisch in die Ausgangsstellung zusammen hält. Die Maschine kommt zum Stillstand.

Frästiefeneinstellung

Beachten Sie die entsprechenden Hinweise in der Gebrauchsanleitung Ihres Bohrständers oder Bohr- und Fraswerks.

3

Sichtschutz

Die Halteplatte (10) für den Sichtschnitt (11) wird zwischen Fräsmotor und Ausleger des Bohrständers eingelegt. Die 4 Druckgummi (Ø 6x3) werden in die Bohrungen der Halteplatte (10) eingedrückt. Sie garantierten verdrehsichere Fixierung. Fräsmotor in der Halterung des Bohrstanders festklemmen. Sichtschnitt (11) unter Beilage der Unterlegscheiben (12) und der Federringe (13) mit den Zyländerkopfschauben (14) an der Halteplatte (10) festschrauben. Der Sichtschnitt (11) ist beidseitig mit 2 Bohrungen versehen, um bei den unterscheidlichen Bohränderhalterungen ein vollständiges Hochklappen des Sichtschnittes (11) zu ermögen (itte auf die richtige Wahl der Bohrung achten).

Arbeiten mit dem Fräsmotor

Bei Verwendung eines Bohrstanders oder einer Bohr- und Frasbank - evtl. in Verbindung mit einem Frästisch - sind die Hinweise in den dfort beiliegenden Gebrauchsanleitungen zu beachten.

Außer dem muß beachte tewer, daß die Anschlaglineale so welt wie möglich an den Fräser herangeführct, der Handabweiser (Sichtschutz) so dicht wie möglich auf die Werkstückoberfläche herabgestellt werden muß und für Frasarbeiten stets Einrichtungen zu verwenden sind, die ein sicheres Führen des Werkstücks gewährleisten, z. B. Anschlaglineal, Hilfsanschlag, Zuführschieber oder Rückschlagklotz bei Einsatzfrasarbeiten.

Die Vorschubrichtung des Werkstücks ist stets gegen die Umlaufrichtung des Fräser zu wahren (Gegenlauf):

KRESS FM 6990 E - Arbeiten mit dem Fräsmotor - 1

Achtung! Vermeiden Sie unbedingt das Fräsen im Gleichlauf!

4

Freihandarbeiten

Der Fäs- und Schleifmotor ist wegen seiner geringen Abmessungen und seines geringen Gewichts auch für weitere Freihandarbeiten hervorragend geeignet. Der Handgriff (15) (Sonderzubehör) erleichtert ihren die Handhabung.

Achtung! Schutzbrille tragen! Motor nach beendeter Arbeit sofort ausschalten - Verletzungsgefahr!

Nur Fras-, Bohr-, Polier- und Schleifwerkzeuge verwenden, die für hochtourigen Betrieb (30 000/min.) zugelassen sind.

Schleifarbeiten

Bei Verwendung des Fräschleifmotors als Schleifer im Handbetrieb muß beachtet werden, daß die Umfangsgeschwindigkeit 45 m/s nicht überwritten wird.

Die Umfangsgeschwindigkeit laßt sich wie folgt berechnen:

$$ V = \frac {d \cdot \pi \cdot n}{6 0 0 0 0} $$

V = Umfangsgeschwindigkeit m/s

d = Schleifkörper-Ø in mm

= 3,14

n = Leerlaufzahl des Fräss- und Schleifmotors in Umdrehungen/min.

Beispiel: Der verwendete Schleifkörper hat einen Durchmesser von 25 mm:

$$ V = \frac {2 5 \cdot \pi \cdot 2 4 0 0 0}{6 0 0 0 0} \frac {\mathrm {m}}{\mathrm {s}} = 3 1, 4 \frac {\mathrm {m}}{\mathrm {s}} $$

Die zulässige Höchstdrehzahl ist nicht übersritten.

Die maximal zußässe Umfangsgeschwindigkeit ist bei einem Schleifkörper-Ø von 30 mm erreicht. Gröbere Schleifkörper)dürfen nicht verwendet werden.

Zu beachten ist, daß

  • die verwendeten Schleifkorper mit Keramik oder Kunstharz gebunden sind

  • die Schleifkörper so aufbewahrt werden, daß sie nicht beschädigt werden (Risse im Schleifkörper, beschädigte Werkzeugschäfte usw. bedeuten für den Anwender Lebensgefahr)

  • vor Benutzung neuer Schleifkörper ein Probetaauf von wenigerqens 5 Minuten ohne Belastung durchzuführen ist.

Arbeiten mit der biegsamen Welle

Der Fräs- und Schleifmotor ist dank seiner hohen Drehzahl auch vorzüglich als Antrieb für eine biegsame Welle geeignet.

Dabei ist zu beachten, daß die zulässige Leerlaufdrehzahl der Biegewelle der Leerlaufdrehzahl des Fräss- und Schleifmotors angepaßt sein muß.

Achtung! Schutzbrille trag!

Vollwellen-Regelelektronik mit elektronischer Motorschutz-Überwachung (Sicherheitsleuktronik)

In dieser Vollwellelektronik mit eingebautem Tachogenerator sind die folgenden Vorteile integriert:

Santhanlauf

Die Anlaufstrombegrenzung reduziert den Einsatzstrom. Der Motor dreht langsam hoch bis zur vorgewählten Drehzahl, schon damit den Anwender und verlangert die Lebensdauer der Maschine.

Elektronischer Überlastschutz

Bei zu starker motoregefahrlicher Belastung wird durch die integrierte Motorüberwachung die Drehzahl des Frärmotors reduziert. Die Maschine muß entlastet werden - am besten kurz vom Werkstück wegnehmen -, damit ihren wieder die volte Leistung zur Verfügung stehen.

Elektronik-Regelung mit Tachogenerator

Die Vollwellen-Regelelektronik erhögt einen groben Regelbereich von 8000-26 000 min ^-1 . Bei Belastung sorgt der Tachogenerator für Leistungsnachschub. Die vorgewähte Drehzahl wird konstant eingehalten. Mit dem Stellrad (16) der Vollwellen-Regelelektronik kann also unabhängig von

  • Material (z. B. Hartholz, Weichholz, Kunststoff) und
    Fräss-bzw. Schleifwerkzeug (z. B. kleiner Durchmesser, geringere Qualität, hochwertige Qualität)
  • immer die optimale Schnittgeschwindigkeit bzw. Arbeitsdrehzahl eingestellt werden. Die erforderliche Schnittgeschwindigkeit bzw. Arbeitsdrehzahl ist von vielen Faktoren abhängig (z. B. unterschiedliche Härte des zu bearbeitenden Materials, Fräserqualität, Vorschub usw.). Die optimale Einstellung ist zu Beginn der Arbeit durch Versuche zu ermittelt.

Hinweis!

Sehr hohe Drehzahlen bedeute nschleffe Abnutzung und keine Standzeit der Werkzeuge!

Wichtig! Nur scharfe und gut erhaltene Fraswerkzeuge verwenden! Benützen Sie am besten unsere Original-Fraswerkzeuge!

Bei Verwendung anderer Fraswerkzeuge)durfen die auf den sich drehenden Werkzeugen vom Hersteller dauerhaft angebrachten Drehzahlen je Minute nicht übersritten werden!

Auswechseln von Kohlebürsten

These Arbeit und alle weiteren Service-Arbeiten führen unsere Servicestellungen schnell und sachgemäß aus.

Netzkabel

Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich zu erneuern.

Das ist dank des neuartigen Netzkabelmodulus (17) auf einfachste Art und Weise möglich. Die beiden Verriegelungs-taster (18) drücken und Netzkabelmodul (17) aus dem Handgriff hersausziehen. Neues Netzkabelmodul in den Handgriff einführen und einrasten. Netzkabel in entsprechenden Längen sind als Sonderzubehor erhältlich.

Netzkabel-Modul nur für KRESS-Elektrowerkzeuge benützen! Versuchen Sie nicht, andere Elektrogeräte damit zu betrieben!

Motor, Reinigung und Pflege

Der kraftige Universalmotor hat genugend Kraftreserven. Er dankt es Ohnen durch large Lebensdauer, wenn Sie nach jeder Arbeit den Staub aus dem Geblase blasen. Die Luftgungsöffnungen sind stets frei und sauber zu halten, da eine gleichbleibende Ventilation wichtig ist. Die Maschine ist dauergeschmiert und weltgehend wartungsfrei.

Werkzeugpflege

Sorgen Sie damit, daß nur scharfe und gut erhaltene Fraswerkzeuge verwendet werden. Sie schonen damit den Motor und verlangern die Lebensdauer der Maschine. Hartmetallbestücke Fraser erfordern eine besonders sorgfällige Behandlung, da die Schneiden leicht ausbrechen können.

Beschädigte Fräss-, Schleif- und Polierwerkzeuge)dürfen wegen des Verletzungsrisikos auf unserem hochtourigen Frässund Schleifmotor nicht mehr zum Einsatz gebracht werden.

Mitgeliefertes Zubehor

FM 6955 1 Sichtschutz

FM 6990 E 1 Sichtschutz

OF 6990 E -

Sonderzubehör

Spannzange 6 mm, 1/4"

Fraseinrichtung

Handgriff

Lärm-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 50144.

Schalleistungspegel: FM 6955 = 88^+3 dB (A)

Arbeitsplatzbezogener

Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.

Die bewertete Beschleunigung beträgt typischerweise

FM 6955: 3,7 ~m / s^2

FM 6990 E: 6,1 m/s²

Umweltschutz

Kress nimmt ausgesonderte Maschinen zurück zu ressourcenschonendem Recycling. Durch ihre modulare Bauweise konnen Kress-Maschinen sehr einfach in ihre wiederverwertbaren Grundstoffe zerlegt werden. Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schikken Sie sie direkt an Kress.

Änderungen vorbehalten.

English

Elektronische beveiliging gegen overbelasting

Medlevererat tillbehör

FM 6955 1 Synskydd

FM 6990 E 1 Synskydd

OF 6990 E -

Specialtillbehör

Spanntang 6 mm, 1/4"

Frasanordning

Handtag

Buller-/vibrationsinformation

CE Konformitätserklärung

Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe unter

Bisingen, im März 2005

KRESS FM 6990 E - CE Konformitätserklärung - 1

Klemens Muller

Leitung Produktoptimierung

Leiter Qualitässicherung

  1. Dieses Elektrowerkzeug wurde mit hoher Prazision gefertigt und unterliegt strengen werkseitigen Qualitätskontrollen.
  2. Daher garantieren wir die kostenlose Beseitigung von Fabrikations- oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher außtreten. Wir behalten uns vor, defekte Teile ausbezessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.
  3. Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
  4. Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschaeden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
  5. Bei Störungenitte Gerät mit ausgeüllter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg befrugen.
  6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
  7. Dem Käfer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
  8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.
  9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.
