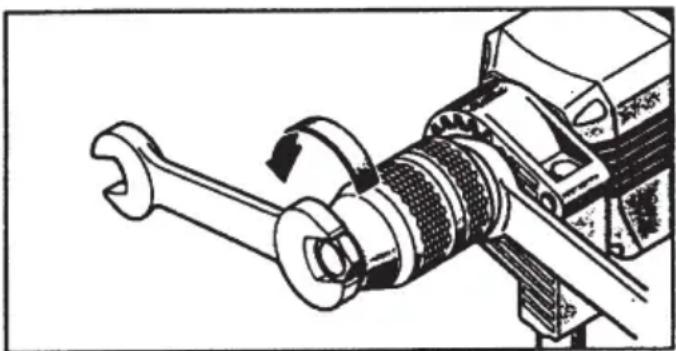

BRUKSANVISNING 1055 HTC KRESS

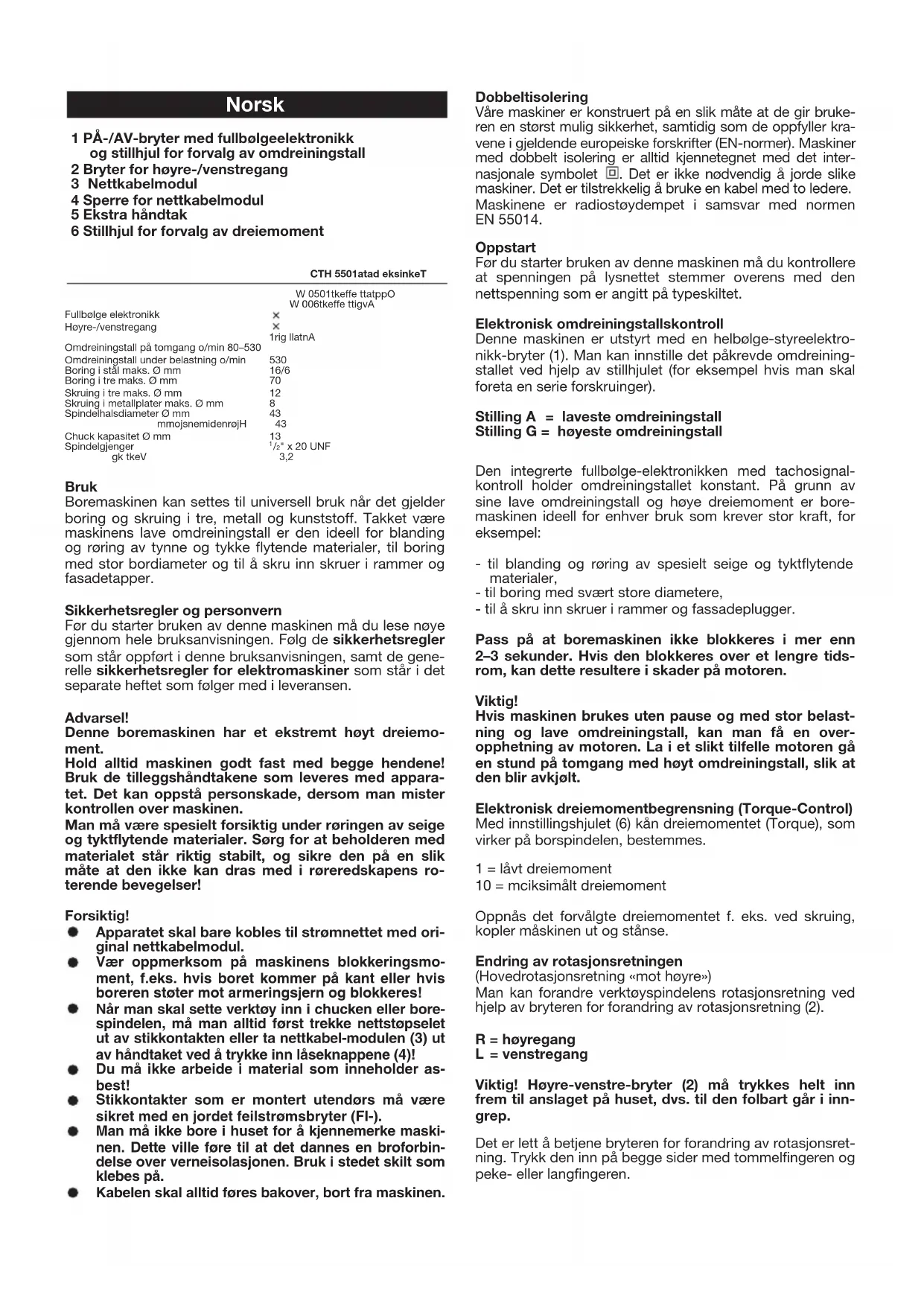

/2" x 20 UNF 3,2gk tkeV Bruk Boremaskinen kan settes til universell bruk når det gjelder boring og skruing i tre, metall og kunststoff. Takket være maskinens lave omdreiningstall er den ideell for blanding og røring av tynne og tykke flytende materialer, til boring med stor bordiameter og til å skru inn skruer i rammer og fasadetapper. Sikkerhetsregler og personvern Før du starter bruken av denne maskinen må du lese nøye gjennom hele bruksanvisningen. Følg de sikkerhetsregler som står oppført i denne bruksanvisningen, samt de gene- relle sikkerhetsregler for elektromaskiner som står i det separate heftet som følger med i leveransen. Advarsel! Denne boremaskinen har et ekstremt høyt dreiemo- ment. Hold alltid maskinen godt fast med begge hendene! Bruk de tilleggshåndtakene som leveres med appara- tet. Det kan oppstå personskade, dersom man mister kontrollen over maskinen. Man må være spesielt forsiktig under røringen av seige og tyktflytende materialer. Sørg for at beholderen med materialet står riktig stabilt, og sikre den på en slik måte at den ikke kan dras med i røreredskapens ro- terende bevegelser! Forsiktig! Apparatet skal bare kobles til strømnettet med ori- ginal nettkabelmodul. Vær oppmerksom på maskinens blokkeringsmo- ment, f.eks. hvis boret kommer på kant eller hvis boreren støter mot armeringsjern og blokkeres! Når man skal sette verktøy inn i chucken eller bore- spindelen, må man alltid først trekke nettstøpselet ut av stikkontakten eller ta nettkabel-modulen (3) ut av håndtaket ved å trykke inn låseknappene (4)! Du må ikke arbeide i material som inneholder as- best! Stikkontakter som er montert utendørs må være sikret med en jordet feilstrømsbryter (FI-). Man må ikke bore i huset for å kjennemerke maski- nen. Dette ville føre til at det dannes en broforbin- delse over verneisolasjonen. Bruk i stedet skilt som klebes på. Kabelen skal alltid føres bakover, bort fra maskinen. Dobbeltisolering Våre maskiner er konstruert på en slik måte at de gir bruke- ren en størst mulig sikkerhet, samtidig som de oppfyller kra- vene i gjeldende europeiske forskrifter (EN-normer). Maskiner med dobbelt isolering er alltid kjennetegnet med det inter- nasjonale symbolet . Det er ikke nødvendig å jorde slike maskiner. Det er tilstrekkelig å bruke en kabel med to ledere. Maskinene er radiostøydempet i samsvar med normen EN 55014. Oppstart Før du starter bruken av denne maskinen må du kontrollere at spenningen på lysnettet stemmer overens med den nettspenning som er angitt på typeskiltet. Elektronisk omdreiningstallskontroll Denne maskinen er utstyrt med en helbølge-styreelektro- nikk-bryter (1). Man kan innstille det påkrevde omdreining- stallet ved hjelp av stillhjulet (for eksempel hvis man skal foreta en serie forskruinger). Stilling A = laveste omdreiningstall Stilling G = høyeste omdreiningstall Den integrerte fullbølge-elektronikken med tachosignal- kontroll holder omdreiningstallet konstant. På grunn av sine lave omdreiningstall og høye dreiemoment er bore- maskinen ideell for enhver bruk som krever stor kraft, for eksempel: - til blanding og røring av spesielt seige og tyktflytende materialer, - til boring med svært store diametere, - til å skru inn skruer i rammer og fassadeplugger. Pass på at boremaskinen ikke blokkeres i mer enn 2–3 sekunder. Hvis den blokkeres over et lengre tids- rom, kan dette resultere i skader på motoren. Viktig! Hvis maskinen brukes uten pause og med stor belast- ning og lave omdreiningstall, kan man få en over- opphetning av motoren. La i et slikt tilfelle motoren gå en stund på tomgang med høyt omdreiningstall, slik at den blir avkjølt. Elektronisk dreiemomentbegrensning (Torque-Control) Med innstillingshjulet (6) kån dreiemomentet (Torque), som virker på borspindelen, bestemmes. 1 = låvt dreiemoment 10 = mciksimålt dreiemoment Oppnås det forvålgte dreiemomentet f. eks. ved skruing, kopler måskinen ut og stånse. Endring av rotasjonsretningen (Hovedrotasjonsretning «mot høyre») Man kan forandre verktøyspindelens rotasjonsretning ved hjelp av bryteren for forandring av rotasjonsretning (2). R = høyregang L = venstregang Viktig! Høyre-venstre-bryter (2) må trykkes helt inn frem til anslaget på huset, dvs. til den folbart går i inn- grep. Det er lett å betjene bryteren for forandring av rotasjonsret- ning. Trykk den inn på begge sider med tommelfingeren og peke- eller langfingeren.Merk! Man må bare forandre rotasjonsretning når boremaski- nen står stille! Når bryteren for forandring av rotasjonsretning står i midtstillingen LOCK, forhindrer dette en utilsiktet aktiver- ing av bryteren (1), for eksempel under utskiftingen av verktøy eller under montering/demontering av chucken. Selvspennende chuck Denne chucken er konstruert spesielt for bruk i slagbore- maskiner. Chucken har en åpningssikring som forhindrer en utilsiktet løsgjøring av boreverktøyet selv når man arbei- der med svært høye slagfrekvenser. Verktøyet spennes først fast på vanlig måte ved at man vrir hylsen til stopp. Når man høyt og tydelig hører innrastingen, vet man at funksjonen til sikkerhetslåsen er OK. Hold låseringen fast under fastspenningen og løsingen av chucken. Hvis du må skifte ut en defekt chuck, må du kontrollere om chucken er sikret på borespindelen med en sikringsskrue (For- siktig! Skrue med venstregjenger! Må skrus ut med urviseren!). Skru av chucken slik som vist på figuren (med fastnøkkel for notmutter). Remontasje i omvendt retning. Forsiktig: Før du monterer en ny chuck må du være vennlig å rengjøre de plane flatene på chucken og på borespindelen. Skru den nye chucken godt fast (30 Nm). Chucken skal si- kres ved hjelp av sikringsskruen hvis en slik er for hånden (sikringsskruen skrus i et slikt tilfelle inn mot urviseren). Forsiktig! Det kan ikke helt utelukkes – fremfor alt ikke hvis det ikke er installert en sikringsskrue – at chucken løses fra spindelen under venstrerotasjon. Av denne grunn bør du alltid holde øye med at chucken sitter skikkelig fast på borespindelen under arbeidet. Forsiktig! Før demonteringen og en senere remontering av chucken, må bryteren for forandring av rotasjonsret- ning (2) settes i LOCK-stilling, eller man må trekke nettstøpselet ut av stikkontakten, eller fjerne nettmo- dulen (3) fra håndtaket ved å trykke inn sperreknappen (4)! Du må alltid passe på å innstille det omdreiningstall som er korrekt for det arbeidet du til enhver tid utfører med boremaskinen. Under boring skal hastigheten tilpasses til den type arbeids- emne man arbeider med og til diameteren på boret. Foreta et følgende valg av bor: Myke materialer (tre eller kunststoff): Spiralbor av verk- tøystål. Stål og jern: Spiralbor av HSS-stål. Du må videre være oppmerksom på at chucknøkkelen ikke skal festes til boremaskinen ved hjelp av kjeder, snorer eller liknende, og at arbeidsstykkene skal sik- res, slik at de ikke blir revet med i borets rotasjon. Vedlikehold Boremaskinens motor har en kontinuerlig automatisk smøring og trenger ikke noe spesielt vedlikehold. Hvis bo- remaskinen din imidlertid er i kontinuerlig bruk over et langt tidsrom og utsettes for store belastninger, anbefaler vi at du med jevne mellomrom sender den inn for en grundig rengjøring. På denne måten kan du spare unødvendige ut- gifter til reparasjoner, pluss at du høyner boremaskinens levetid. Hvis du hver gang etter endt arbeid blåser støvet ut av ventilatoren, viser boremaskinens motor sin takknemlig- het ved å holde lenge. En konstant ventilasjon er nemlig veldig viktig for boremaskinens levetid. Utskifting av kullbørstene Dette arbeidet og alle andre servicearbeider utfører våre serviceverksteder hurtig og kompetent. Nettkabel Skadde nettkabler skal skiftes ut med én gang. Takket være vår nye, fremskrittsvennlige nettkabelmodul (3) er dette nå mulig uten problemer og på en veldig enkel måte. Trykk inn de to sperreknappene (4) og trekk nettkabel- modulen (3) ut av håndtaket. Før en ny nettkabelmodul inn i håndtaket og smekk den på plass. Nettkabler i forskjellige lengder kan rekvireres som ekstrautstyr. Nettkabelmodulen skal kun anvendes for KRESS-elek- tromaskiner! Du må aldri forsøke å bruke andre elek- tromaskiner med disse modulene! Ekstra håndtak Av hensyn til sikkerheten må man alltid benytte det ekstra håndtaket når man arbeider med boremaskinen. Dette gjør det mulig med en sikker og presis føring av boremaskinen, samtidig som man får en nøyaktig innstilling av boredyb- den på grunn av håndtakets boredybdeanslag. Skru fastspenningsskruen på det ekstra håndtaket godt fast. Bare på denne måten kan du forhindre at det ekstra håndtaket forvrir seg på spindelhalsen. Tilbehør som følger med boremaskinen Ekstra håndtak med boredybdeanslag Informasjon om støyutvikling/vibrasjoner Måleverdiene er målt i samsvar med EN 60745. Maskinens typiske A-bedømte støynivå er: )A( Bd 87:åvinkkyrtdyL )A( Bd 98:åvintkeffedyL )A(Bd 3 = K:tehrekkisuelåM Under arbeid kan støynivået overskride 85 dB(A). Bruk hørselvern! Vibrasjon Triaksial svingningsemmisjonsverdi fastsatt iht. EN 60745. Måleverdi ah = < 2,5 m/s

Måleusikkerhet K = 1,5 m/s

1. Denne elektromaskinen ble produsert med en høy grad av

presisjon og ble gjort til gjenstand for strenge kvalitetskontroller før den forlot fabrikken.

2. Av denne grunn garanterer vi en gratis reparasjon av fabrikasjons-

og materialfeil som måtte oppstå innen utløpet av 24 måneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til å reparere defekte deler eller til å skifte disse ut mot nye. Utskiftede deler går over til å være vår eiendom.

3. Usakkyndig bruk eller behandling av maskinen fører til tap av

garantien. Det samme gjelder hvis maskinen åpnes av et ikke autorisert reparasjonsverksted. Deler som normalt utsettes for slitasje omfattes ikke av garantien.

4. Garantikrav anerkjennes kun hvis vi får umiddelbar beskjed om

skaden (dette gjelder også transportskader). Garantitiden forlenges ikke på grunn av reparasjonsarbeider som utføres på basis av garantikrav.

gående krav fra kjøpers side, spesielt når det gjelder retten til annulering, rabatt eller krav om skadeserstatning.

7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av

kjøpeprisen) eller anullering (salgskontrakten oppheves) hvis vi ikke lykkes i å reparere eventuelle mangler innen en rimelig tidsfrist.
