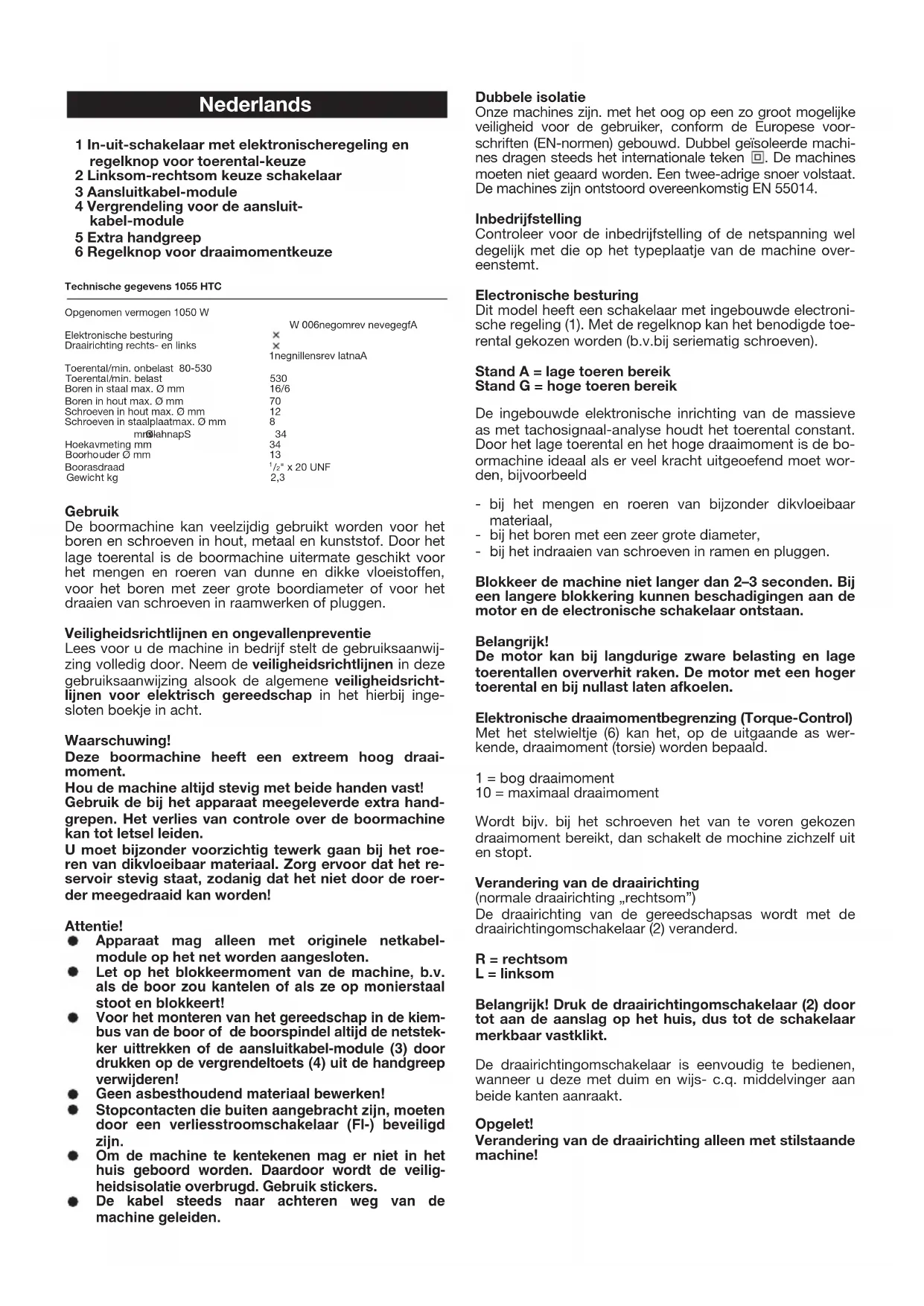

GEBRUIKSAANWIJZING 1055 HTC KRESS

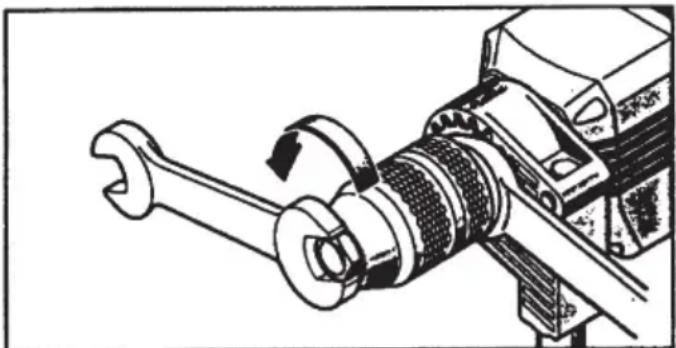

/2" x 20 UNF 3,2gk thciweG Gebruik De boormachine kan veelzijdig gebruikt worden voor het boren en schroeven in hout, metaal en kunststof. Door het lage toerental is de boormachine uitermate geschikt voor het mengen en roeren van dunne en dikke vloeistoffen, voor het boren met zeer grote boordiameter of voor het draaien van schroeven in raamwerken of pluggen. Veiligheidsrichtlijnen en ongevallenpreventie Lees voor u de machine in bedrijf stelt de gebruiksaanwij- zing volledig door. Neem de veiligheidsrichtlijnen in deze gebruiksaanwijzing alsook de algemene veiligheidsricht- lijnen voor elektrisch gereedschap in het hierbij inge- sloten boekje in acht. Waarschuwing! Deze boormachine heeft een extreem hoog draai- moment. Hou de machine altijd stevig met beide handen vast! Gebruik de bij het apparaat meegeleverde extra hand- grepen. Het verlies van controle over de boormachine kan tot letsel leiden. U moet bijzonder voorzichtig tewerk gaan bij het roe- ren van dikvloeibaar materiaal. Zorg ervoor dat het re- servoir stevig staat, zodanig dat het niet door de roer- der meegedraaid kan worden! Attentie! Apparaat mag alleen met originele netkabel- module op het net worden aangesloten. Let op het blokkeermoment van de machine, b.v. als de boor zou kantelen of als ze op monierstaal stoot en blokkeert! Voor het monteren van het gereedschap in de kiem- bus van de boor of de boorspindel altijd de netstek- ker uittrekken of de aansluitkabel-module (3) door drukken op de vergrendeltoets (4) uit de handgreep verwijderen! Geen asbesthoudend materiaal bewerken! Stopcontacten die buiten aangebracht zijn, moeten door een verliesstroomschakelaar (FI-) beveiligd zijn. Om de machine te kentekenen mag er niet in het huis geboord worden. Daardoor wordt de veilig- heidsisolatie overbrugd. Gebruik stickers. De kabel steeds naar achteren weg van de machine geleiden. Dubbele isolatie Onze machines zijn. met het oog op een zo groot mogelijke veiligheid voor de gebruiker, conform de Europese voor- schriften (EN-normen) gebouwd. Dubbel geïsoleerde machi- nes dragen steeds het internationale teken . De machines moeten niet geaard worden. Een twee-adrige snoer volstaat. De machines zijn ontstoord overeenkomstig EN 55014. Inbedrijfstelling Controleer voor de inbedrijfstelling of de netspanning wel degelijk met die op het typeplaatje van de machine over- eenstemt. Electronische besturing Dit model heeft een schakelaar met ingebouwde electroni- sche regeling (1). Met de regelknop kan het benodigde toe- rental gekozen worden (b.v.bij seriematig schroeven). Stand A = lage toeren bereik Stand G = hoge toeren bereik De ingebouwde elektronische inrichting van de massieve as met tachosignaal-analyse houdt het toerental constant. Door het lage toerental en het hoge draaimoment is de bo- ormachine ideaal als er veel kracht uitgeoefend moet wor- den, bijvoorbeeld - bij het mengen en roeren van bijzonder dikvloeibaar materiaal, - bij het boren met een zeer grote diameter, - bij het indraaien van schroeven in ramen en pluggen. Blokkeer de machine niet langer dan 2–3 seconden. Bij een langere blokkering kunnen beschadigingen aan de motor en de electronische schakelaar ontstaan. Belangrijk! De motor kan bij langdurige zware belasting en lage toerentallen oververhit raken. De motor met een hoger toerental en bij nullast laten afkoelen. Elektronische draaimomentbegrenzing (Torque-Control) Met het stelwieltje (6) kan het, op de uitgaande as wer- kende, draaimoment (torsie) worden bepaald. 1 = bog draaimoment 10 = maximaal draaimoment Wordt bijv. bij het schroeven het van te voren gekozen draaimoment bereikt, dan schakelt de mochine zichzelf uit en stopt. Verandering van de draairichting (normale draairichting „rechtsom”) De draairichting van de gereedschapsas wordt met de draairichtingomschakelaar (2) veranderd. R = rechtsom L = linksom Belangrijk! Druk de draairichtingomschakelaar (2) door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt. De draairichtingomschakelaar is eenvoudig te bedienen, wanneer u deze met duim en wijs- c.q. middelvinger aan beide kanten aanraakt. Opgelet! Verandering van de draairichting alleen met stilstaande machine!De draairichtingomschakelaar verhindert in de midden- stand LOCK, de ongewilde aanraking van de electroni- sche schakelaar (1), bijv. bij het wisselen van gereed- schap of bij de montage of demontage van de boorkop. Snelspanboorhouder Deze boorhouder is speciaal voor klopboormachines ont- wikkeld. De boorhouder heeft een speciale openingsver- grendeling die een ongewild losraken van de boor verhin- dert. Op gebruikelijke wijze spannen door de huls gewoon tot aan de aanslag te draaien. Een duidelijk hoor- en merk- baar klikken bevestigt de werking van de spankrachtver- grendeling. Spannen en openen van de boorhouder door vasthouden van de borgring. Indien een defecte kiembus uitgewisseld moet worden, controleer dan eerst of de kiembus met een borgschroef op de boorspil geborgd is. Deze moet eerst verwijderd worden (Attentie! Linkse schroefdraad! Losschroeven in de richting van de wijzers van de klok!). Schroef de kiembus los zoals in de afbeelding wordt ge-to- ond (met steeksleutel). Opnieuw monteren in omgekeerde richting. Opgelet: Voor het monteren van een nieuwe kiembus eerst de langsvlakken van kiembus en boorspil reinigen. Trek de nieuwe kiembus stevig aan (30 Nm). Borg de kiem- bus met de borgschroef, als deze voorhanden mocht zijn (indraaien van de borgschroef tegen de richting van de wij- zers van de klok). Attentie! Het kan niet volledig uitgesloten worden – met name, indien er geen borgschroef voorhanden is – dat zich de kiembus links draaiend van de boorspil lost. Let er dan ook bij het werk op dat de kiembus correct op de boorspil zit. Opgelet! Voor de demontage en de montage van de boorhouder eerst de L/R-keuzeschakelaar (2) in de LOCK-positie schakelen of de stekker uit de wand-kontaktdoos trek- ken of de aansluitkabel-module (3) door indrukken van de vergrendelingen (4) uit de handgreep trekken! Let steeds op de juiste toerentallen, voor welk doel u de machine ook gebruikt. Bij het boren moet de snelheid aan het te bewerken mate- riaal worden aangepast. Gebruik voor: Zachte materialen (hout en kunststof): WS-spiraalboren (gereedschapsstaal). IJzer en staal: HSS-spiraalboren (speciaal snelsnijstaal). De boorhoudersleutel mag niet met kettingen, snoeren of dergelijke aan de boormachine worden vastgemaakt en werkstukken mogen niet door de boor kunnen wor- den meegesleurd. Onderhoud De motor van de machine werd in de fabriek gesmeerd en behoeft geen speciaal onderhoud. Indien u gedurende een lange periode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor reinigingen en inspektie naar onze serviceafdeling te sturen. U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke ge- dane arbeid het stof uit de ventilator verwijdert. Een gelijk- matige ventilatie is belangrijk voor de levensduur. Vervangen van de koolborstels Deze werk en alle verdere service-werkzaamheden voeren onze service-werkplaatsen snel en vakkundig uit. Netsnoer Beschadigde netsnoeren moeten onmiddellijk worden ver- vangen. Dit is dankzij de nieuwe kabelmodule (3) op een zeer eenvoudige manier mogelijk. De beide vergrendelin- gen (4) indrukken en de kabelmodule (3) uit de handgreep trekken. Nieuwe kabelmodule in de handgreep brengen en vergrendelen. Netsnoeren zijn in verschillende landen als extra toebehoren te verkrijgen. Aansluitkabel-module uitsluitend voor elektrisch ge- reedschap van KRESS gebruiken! Probeer daar geen ander gereedschap mee aan te sluiten! Extra handvat Om veiligheidsredenen moet bij het werken met de boor- machine altijd het extra handvat gebruikt worden. Dit maakt een bijzonder zekere geleiding van de boor en ge- lijktijdig een exacte instelling van de boordiepte door de boordiepte-aanslag mogelijk. Trek de spanbout van de extra handgreep stevig vast. Alleen op die manier kan verhinderd worden dat zich de extra handgreep op de spanhals verdraaid of zich van de machine lost. Bijgeleverd toebehoren Extra handvat met boordiepte aanslag Gegevens over lawaai/vibratie Meetwaarden berekend volgens EN 60745. Het A-gewaardeerde geluidsniveau van de machine be- draagt kenmerkend: Geluidsdrukniveau: 78 dB (A) Geluidsvermogenniveau: 89 dB (A) Meetonzekerheid: K = 3 dB (A) Het geluidsniveau bij het werken kan 85 dB(A) overschrijden. Gehoorbescherming dragen! Trilling Triaxiale vibratie-emissiewaarde bepaald volgens EN 60745. Meetwaarde ah = < 2,5 m/s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetme- thode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt.Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel draait, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidspe- riode duidelijk verminderen. Milieubescherming Geef elektrisch gereedschap niet met het huis- vuil mee! Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij ge- bleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kun- nen recyclen. Wijzigingen voorbehouden.Italiano 1 Interruttore con elettronica ad onda piena con manopola di impostazione per la preselezione della velocità 2 Bottone di fermo per il funzionamento continuo 3 Modulo cavo d'alimentazione 4 Bloccaggio del modulo del cavo d'alimentazione 5 Mandrino a serraggio rapido 6 Ruota di regolazione per preselezione di coppia CTH 5501icincet itaD W 0501atibrossa aznetoP W 006atagore aznetoP Elettronica di commando Rotazione destrorsa/sinistrorsa 1àticolev elled oremuN Velocità a vuoto g/min 80–530 Velocità a pieno carico g/min 530 Perforazioni in acciaio max. Ø mm 16/6 Perforazioni in legno max. Ø mm 70 Avvitatura in legno max. Ø mm 12 Avvitatura in lamiera max. Ø mm 8 34mm Ø onirebla eralloc 43mm eralogna arusiM Apertura mandrino Ø mm 13 Filettatura alberino

CE Konformiteitsverklaring Wij verklaren op eigen verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zie CE Technisch dossier bij: TF

1. Dit elektrisch werktuig werd met de grootste precizie vervaardigd

en wordt in de fabriek aan strenge kwaliteitscontroles onder- worpen.

2. Daarom garanderen wij de kosteloze herstelling van fabricage- of

materiaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nieuwe te vervangen. Vervangen onderdelen worden opnieuw onze eigendom.

3. Ondeskundig gebruik of verkeerde behandeling alsook het openen

van de machine door niet-geautoriseerde hersteldiensten doen de garantie vervallen. Aan slijtage onderhevige onderdelen zijn van de garantieprestaties uitgesloten.

4. Er kan slechts aanspraak op garantie verleend worden als de

schade onverwijld gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.

5. Gelieve in geval van storing de machine met ingevulde garantie-

bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.

6. Door de door ons opgenomen garantieverplichtingen zijn alle

verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie

(vermindering van de aankoopprijs) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding volgens

§§ 463, 480 alinea. 2, 635 BGB wegens niet bestaande, toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de

Bondsrepubliek Duitsland.Garanzia
