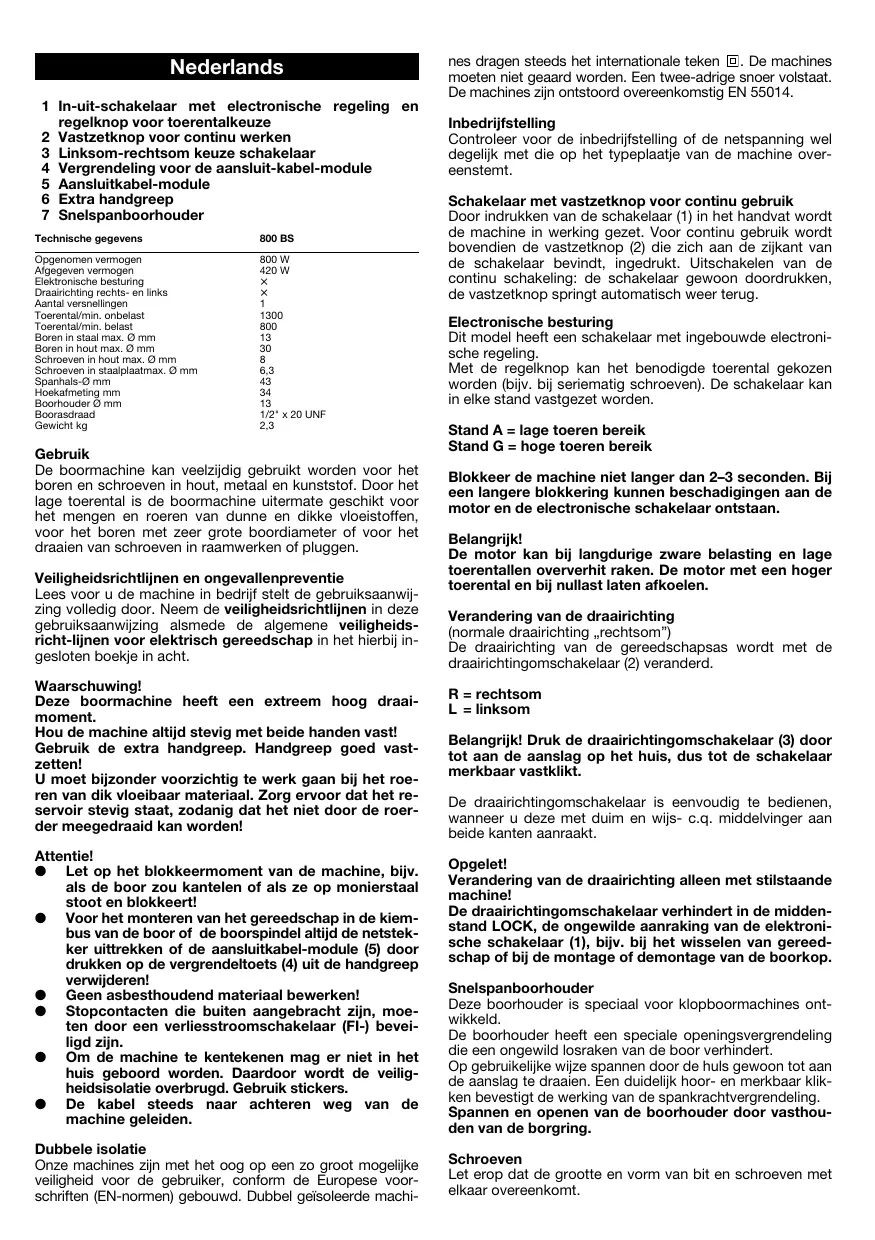

GEBRUIKSAANWIJZING 800 BS KRESS
1 In-uit-schakelaar met electronische regeling en regelknop voor toerentalkeuze
2 Vastzetknop voor continu werken
3 Linksom-rechtsom keuze schakelaar
4 Vergrendeling voor de aansluit-kabel-module
5 Aansluitkabel-module
6 Extra handgreep
7 Snelspanboorhouser
| Technische gegevens | 800 BS |
| Ogenomen vermogen | 800 W |
| Alegevegen vermogen | 420 W |
| Elektronische besturing | x |
| Draairichting rechts- en links | x |
| Aantal versnellingen | 1 |
| Torental/min. onbelast | 1300 |
| Torental/min. belast | 800 |
| Boren in staal max. Ø mm | 13 |
| Boren in hout max. Ø mm | 30 |
| Schroven in hout max. Ø mm | 8 |
| Schroven in staalplaatmax. Ø mm | 6,3 |
| Spanhals-Ø mm | 43 |
| Hoekafmeting mm | 34 |
| Boorhouser Ø mm | 13 |
| Boorasdraad | \( 1/2^a \times 20 \) UNF |
| Gewicht kg | 2,3 |
Gebruik
De boormachine kan veelzijdig gebruikt worden voor het boren en schroeven in hout, metaaal en kunststof. Door het lage toerental is de boormachine uitermate geschikt voor het Mengen en roeren van dunne en ditke vloeistoffen, voor het boren met zeer groe boordiameter ofoor het draaien van schroeven in raamwerken of pluggen.
Veiligheidsrichtlijnen en ongevallenpreventie
Lees voor u de machine in bedrivij stelt de gebruiksaanwijzinq volledig door. Neem de veiligheidsrichttijnen in deze gebruiksaanwijzing alsmede de algemene veiligheidsrlicht-lijnen voor elektrisch gereedschap in het hierbij ingesloten boekje in acht.
Waarschuwing!
Deze boormachine heeft een extreem hoop draai-moment.
Hou de machine altijd stevig met beiden handen vast!
Gebruik de extra handgreep. Handgreep goed vastzetten!
U moet bijzonder voorzichtig te werk gaan bij het roe- ren van dik vloeibaar materiaal. Zorg ervoor dat het reservoir stevig staat, zodanig dat het Niet door de roer- der meegedraaid kan worden!
Attentie!
Let op het blokkeermoment van de machine, bijv. als de booor zou Kantelen of als ze op monierstaal stoolt en blokkeert!
- Voor het monteren van het gereedschap in de kiembus van de boor of de boorspindel altijd de netsteker uittrekken of de aansluitkabel-module (5) door drukken op de vergrendeltoets (4)uit de handgreep verwijderen!
- Geen asbesthoudend materiaal bewerken!
- Stopcontacten die buiten aangebracht,zijn, moeten door een verliestrooomschakelaar (Fl-) beveiligd着眼.
- Om de machine te kenteken mag er nicht in hetHSV huis geboord worden. Daardoor worden de veiligheidsisolatie overbrudg. Gebruik stickers.
- De kabel steeds maar achefteren weg van de machine geleiden.
Dubbele isolatie
Onze machines zich met het oog op een zo groot möglichke verilgheid voor de gebruiker, conform de Europese voorschriften (EN-normen) gebouwd. Dubbel geisoleerde machi
nes dragen steeds het internationale teken. De machines要去en nicht geaat worden. Ein twee-adrige snoer volstaat. De machines zijn ontstood overeenkomstig EN 55014.
Inbedrijfstelling
Controleer voor de inbedrijfstelling of de netspanning wel degelijk met die op het typeplaatje van de machine overeenstegt.
Schakelaar met vastzetknop voor continu gebruik
Door indrukken van de schakelaar (1) in het handvat worden de machine in werkung gezet. Voor continu gebruik worden bovendien de vastzetknop (2) die zich aan deijkant van de schakelaar befindt, ingedrukt. Uitschakelen van de continu schakeling: de schakelaar gewoon doordrukken, de vastzetknop springt automatisch werden terug.
Dit model heeft een schakelaar met ingebouwde electronische regeling.
Met de regelknop kan het benodigde toerental gekozen worden (bijv. bij seriematig schroeven). De schakelaar kan in elke stand vastgezet worden.
Stand A = lage toeren bereik
Stand G = hoge toeren bereik
Blokkeer de machine Niet langer dan 2-3 seconden. Bij een langere blokkering hunnen beschadigingen aan de motor en de electronische schakelaar ontstaan.
Belangrijk!
De motor kan bij langdurige zware belasting en lage toerentallen oververhit raken. De motor met een hoger toerental en bij nullast lately afkoelen.
Verandering van de draairichting
(normale draairichting „rechtsom”)
De draairichting van de gereedschapsas worden met de draairichtingomschakelaar (2) verandered.
$$ R = \text {r e c h t s o m} $$
$$ L = l i n k s o m $$
Belangrijk! Druk de draairichtingomschakelaar (3) door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt.
De draairichtingomschakelaar is eenvoudig te bedieren, wanneer u deze met duim en wjs- c.q. middelvinger aan beiden kanten aanraakt.
Opgelet!
Verandering van de draairichting alleen met stilstaande machine!
De draairichtingomschakelaar verhindert in de middenstand LOCK, de ongewilde aanraking van de elektronische schakelaar (1), bijv. bij het wisselen van gereedschap of bij de montage of demontage van de boorkop.
Snelspanboorhouser
Deze boorhouser is special voor klopboormachines ontwikkel.
De boorhouser haeft een speciale openingsvergrendeling die een ongewild losraken van de boor verhindent.
Op gebruikelijke wijze spannen door de huls gewoon tot aan de aanslag te draaien. Een duidelijk hoor- en merkbaar klikken bevestigt de werkung van de spankrachtvergrendeling.
Spannen en openen van de boorhouser door vasthouden van de borgring.
Schroeven
Let erop dat de grotte en vorm van bit en schroeven met elkaar overeenkomt.
U kunt het best kruskopschroeven gebruiken. Door de zelfcentrering kan er veilig worden gewerkt. Nog better: TORX-schroven en passende bits. De vaste zitting van de schroevendraaierstifs in de schroefkop maakt het mogelijk, optimal te schroeveen.
Draadsnijden
De boormachine is door de ingebouwde elektronica ook geschickt om schroefdraad te snijden. Het gebruik van machinedraadtappen worden aanbevolen. De draadtap worden in de bohrhouser ingespannen. De elektronische besturing is zeer gevoelig en dient dienovereenkomstig te worden bediend om het afbreken van de draadtap - vooral bij draadsnijden in voorgeboorde ganen - te vermijden.
Belangrijk! Alleen met lage torentallen werkenijdens het draadsnijden.
Belangrijke opmerking voor machines met rechtsen links draaiend mechanisme.
Montage van de boorhouser.
Opgelet!
Voor de demontage en de montage van de boorhouser steeds de stekker uit de wand-contactdoos trekken of de vergrendeltoetsen (4) drukken en de netkabel-module (5) uit de handgreep trekken!
Opgelet!
Voor het demonteren en het opnieuw monteren van de boorhouser eerst de draairichting-omschakelaar (3) in de LOCK-stand schaken. Daardoor wordt het per ongeluk indrukken van de dubbelfaseschakelaar (1) voorkomen.
Indien een defecte kiembus uitgewisseld moet worden, controlleren dan eerst of de kiembus met een borgschoef op de boorspil geborgd is. Deze moet eerst verwijderd worden (Attentie! Linkse schroefdraad! Losschroeven in de richting van de wijzers van de klok!).

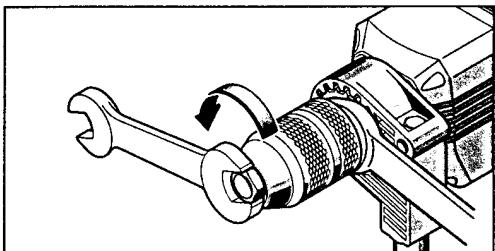

Schroef de kiembus los zoals in de afbeeling wordt ge-toond (met steeksleutel).
Opnieuw monteren in omgekeerde richting.
Opgelet: Voor het monteren van een neue kiembus eerst de langsvlakken van kiembus en boorspir reinigen.
Trek de neue kiembus stevig aan (30 Nm). Borg de kiembus met de borgschroef, als deze voorhanden macht zich (indraaien van de borgschroef gegen de richting van de wijzers van de klok).
Attentie!
Het kan nicht volledig uitgesloten worden - met name, indien er geen borgschroef voorhanden is - dat zich de kiembus links draaiend van de boorspil lost. Let er dan ook bij het werk op dat de kiembus correct op de boorspil zit.
Opgelet!
Voor de demontage en de montage van de boorhouser est de L/R-keuzeschakelaar (3) in de LOCK-positive schakene of de stekker uit de wand-contactdoos trekken of de aansluitkabel-module (5) door indrukken van de vergrendelingen (4) uit de handgreep trekken!
Let steeds op de juiste toerentallen, voor welt doel u de machine ook gebruikt.
Bij het boren moet de snugheid aan het te bewerken materiaal worden aangepast.
Gebruik voor:
Zachte materialien (hout en kunststof): WS-spiraalboren (gereedschapsstaal).
IJzer en staal: HSS-spiraalboren (special snelsnijstaal).
De boorhoudersleutel mag bij het gebruik van tandkransboorholders Niet met kettingen, snoeren of dergelijke aan de boormachine worden vastgemaakt en werkstukkenogens Niet door de boor kannen worden meegesleurd.
Onderhoud
De motor van de machine werd in de fabrik gesmeerd en behoeft geen speciala onderhoud. Indien u gedurende een langeperiode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor reinigingen en inspectieaar onze serviceafdeling te sturen.U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke gedane arbeid het stof uit de ventilator verwijdert. Een gelijkmatige ventilatie is belangrijk voor de levensduur.
Vervangen van de koolborstels
Deze werkzaamheden en alle verdere service-werkzaamheden voeren once service-werkplaatsen snel en vakkundig uit.
Netsnoer
Beschadigde netsnoeren要去en onmiddelijk worden vervangen. Dit is dankzij de neue kabelmodule (5) op een zeer eenvoudige manier möglichk. De beiden vergrendelingen (4) indrukken en de kabelmodule (5)uit de handgreep trekken. Nieuwe kabelmodule in de handgreep brengen en vergrendelen. Netsnoeren zijn in verschilende landen als extra toebehoreten te verkrijgen.
Aansluitkabel-moduleuitsluitendvorklektisch gereedschapanKRESSgebruiven!Probeeraar geenandergeredelschapmeeaanetsluiten!
Extra handvat
Om veiligheidsredenen要去hwerken metde boormachine altiht het extra handvat gebruikt worden.Dit maakt een bijzonder zekere geleiding van de boor engelijktijdeng een exacte instelling van de boordiepte door deboordiepte-aanslag möglichk.
Trek de spanbout van de extra handgreep stevig vast. Alleen op die manier kan verhinder worden dat zich de extra handgreep op de spanhals verdraaid of zich van de machine lost.
Bigeleverd toebehoren
Extra handvat met boordiepte-aanslag
Geluids-/vibratieontwikkeling
Meetwaarden berekend volgens EN 50144.
Geluidsdrukiveau: 73^+3 dB (A)
Geluidsvermogenniveau: 86^+3 dB (A)
Emissiewaarde m.b.t.
de arbeidsplaats: 76^+3 dB (A)
Het bedienend personeel要去 oorbeschemers dragen.
De effective gewicht/versnellingswaarde is kleiner dan 2,5m / s^2
Milieubeveiliging
Met het oog op het sparen van ressourcen neemt Kressuitgediende machines pour recycling terug. Dank zij hun modulaire constructie können Kress-machines makkelijk in opnieuw bruikbare grondstoffen uit elkaar gehaal worden. Lever uwuitgediende Kress-machine in de specialzaak af of stuur ze directaar Kress.
Wijzigingen voorbehonden.
Italiano
NL CE Konformiteitsverklaring
Wij verklaren op eigene verantwoordoring, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: die onder
- Dit elektrisch werktuig wird met de groostste precizie vervaardigd en worden in de fabriek aan strenge kwaliteitstcontroles onderworgen.
- Daarom garanderen wij de kosteLOze herstelling van fabricage- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruier optreden. Wij hebben het recht defecte onderden te herstellen of doorijke te verrangen. Vervangen onderden worden opnieuw once eigendom.
- Ondeskundig gebruik of verkeerde behandeling alsook het openen van de machine door nicht-gaeurisierde hersteldiensten doen de garantie verrallen. Aan slijage onderhevige onderdelen zich van de garantieprestaties uitgesloten.
- Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
- Gelieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
- Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvermietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
- De koper heeftECHteraarkeuzehetrechtoprijsrductie (vermindering van de aankoopprijs)of op koopvermietiging (annuleren van het koopcontract),indienwijerietin slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2, 635 BGB wetgens nicht bestaande, togekende eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliciek Duitsland.
