ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WS 6380 KRESS

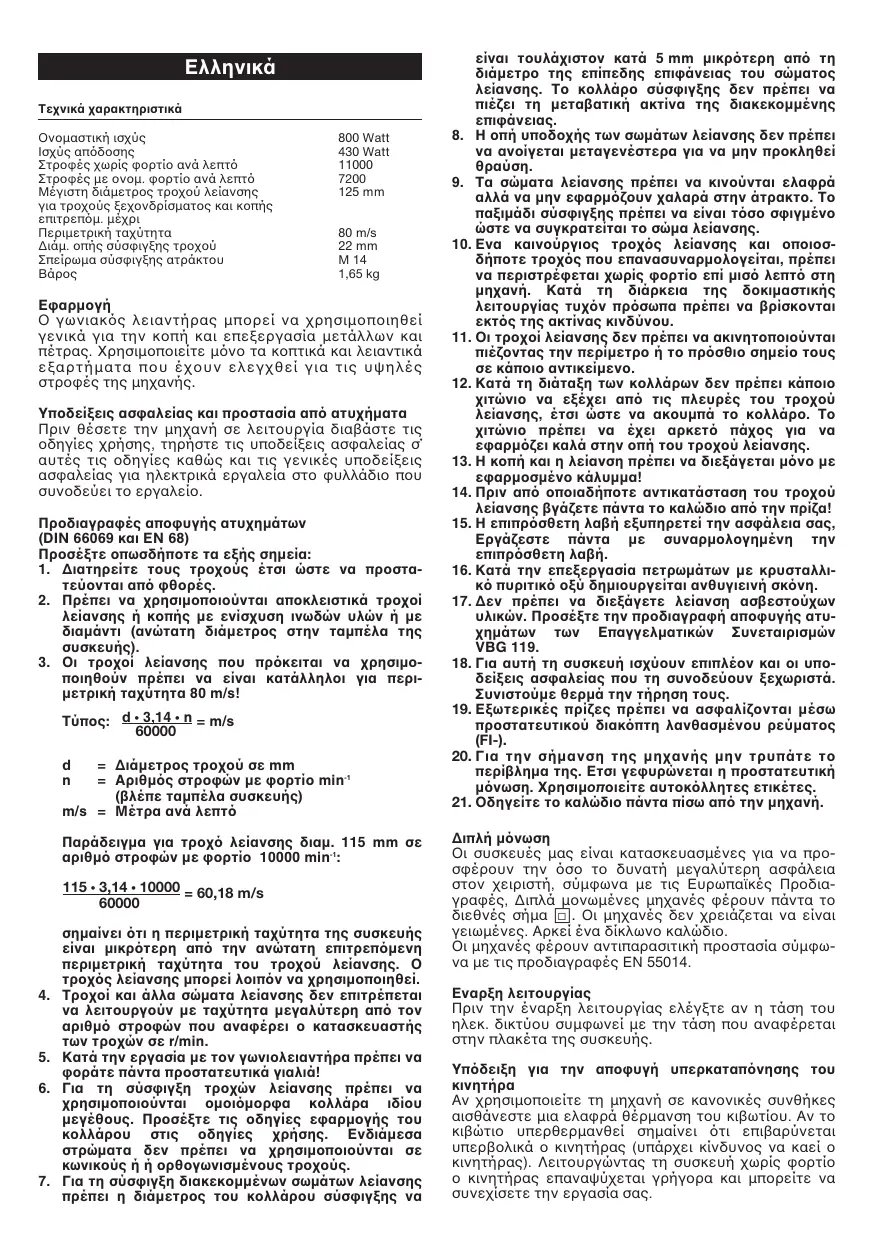

125 mm 80 m/s 22 mm M 14 1,65 kg Eφαρµογή O γωνιακς λειαντήρας µπορεί να χρησιµοποιηθεί γενικά για την κοπή και επεξεργασία µετάλλων και πέτρας. Xρησιµοποιείτε µνο τα κοπτικά και λειαντικά εξαρτήµατα που έχουν ελεγχθεί για τις υψηλές στροφές της µηχανής. Yποδείξεις ασφαλείας και προστασία απ ατυχήµατα Πριν θέσετε την µηχανή σε λειτουργία διαβάστε τις οδηγίες χρήσης, τηρήστε τις υποδείξεις ασφαλείας σ΄ αυτές τις οδηγίες καθώς και τις γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία στο φυλλάδιο που συνοδεύει το εργαλείο. Προδιαγραφές αποφυγής ατυχηµάτων (DIN 66069 και EN 68) Προσέξτε οπωσδήποτε τα εξής σηµεία:

1. ∆ιατηρείτε τους τροχούς έτσι ώστε να προστατεύονται απ φθορές.

2. Πρέπει να χρησιµοποιούνται αποκλειστικά τροχοί

λείανσης ή κοπής µε ενίσχυση ινωδών υλών ή µε διαµάντι (ανώτατη διάµετρος στην ταµπέλα της

3. Oι τροχοί λείανσης που πρκειται να χρησιµοποιηθούν πρέπει να είναι κατάλληλοι για περιµετρική ταχύτητα 80 m/s!

Tύπος: d 3,14 n = m/s

= ∆ιάµετρος τροχού σε mm = Aριθµς στροφών µε φορτίο min-1 (βλέπε ταµπέλα συσκευής) m/s = Mέτρα ανά λεπτ Παράδειγµα για τροχ λείανσης διαµ. 115 mm σε αριθµ στροφών µε φορτίο 10000 min-1: 115 3,14 10000 = 60,18 m/s

σηµαίνει τι η περιµετρική ταχύτητα της συσκευής είναι µικρτερη απ την ανώτατη επιτρεπµενη περιµετρική ταχύτητα του τροχού λείανσης. O τροχς λείανσης µπορεί λοιπν να χρησιµοποιηθεί. Tροχοί και άλλα σώµατα λείανσης δεν επιτρέπεται να λειτουργούν µε ταχύτητα µεγαλύτερη απ τον αριθµ στροφών που αναφέρει ο κατασκευαστής των τροχών σε r/min. Kατά την εργασία µε τον γωνιολειαντήρα πρέπει να φοράτε πάντα προστατευτικά γιαλιά! Για τη σύσφιγξη τροχών λείανσης πρέπει να χρησιµοποιούνται οµοιµορφα κολλάρα ιδίου µεγέθους. Προσέξτε τις οδηγίες εφαρµογής του κολλάρου στις οδηγίες χρήσης. Eνδιάµεσα στρώµατα δεν πρέπει να χρησιµοποιούνται σε κωνικούς ή ή ορθογωνισµένους τροχούς. Για τη σύσφιγξη διακεκοµµένων σωµάτων λείανσης πρέπει η διάµετρος του κολλάρου σύσφιγξης να είναι τουλάχιστον κατά 5 mm µικρτερη απ τη διάµετρο της επίπεδης επιφάνειας του σώµατος λείανσης. Tο κολλάρο σύσφιγξης δεν πρέπει να πιέζει τη µεταβατική ακτίνα της διακεκοµµένης επιφάνειας.

8. H οπή υποδοχής των σωµάτων λείανσης δεν πρέπει

να ανοίγεται µεταγενέστερα για να µην προκληθεί

9. Tα σώµατα λείανσης πρέπει να κινούνται ελαφρά

αλλά να µην εφαρµζουν χαλαρά στην άτρακτο. Tο παξιµάδι σύσφιγξης πρέπει να είναι τσο σφιγµένο ώστε να συγκρατείται το σώµα λείανσης.

10. Eνα καινούργιος τροχς λείανσης και οποιοσδήποτε τροχς που επανασυναρµολογείται, πρέπει

να περιστρέφεται χωρίς φορτίο επί µισ λεπτ στη µηχανή. Kατά τη διάρκεια της δοκιµαστικής λειτουργίας τυχν πρσωπα πρέπει να βρίσκονται εκτς της ακτίνας κινδύνου.

11. Oι τροχοί λείανσης δεν πρέπει να ακινητοποιούνται

πιέζοντας την περίµετρο ή το πρσθιο σηµείο τους σε κάποιο αντικείµενο.

12. Kατά τη διάταξη των κολλάρων δεν πρέπει κάποιο

χιτώνιο να εξέχει απ τις πλευρές του τροχού λείανσης, έτσι ώστε να ακουµπά το κολλάρο. Tο χιτώνιο πρέπει να έχει αρκετ πάχος για να εφαρµζει καλά στην οπή του τροχού λείανσης.

13. H κοπή και η λείανση πρέπει να διεξάγεται µνο µε

εφαρµοσµένο κάλυµµα!

14. Πριν απ οποιαδήποτε αντικατάσταση του τροχού

λείανσης βγάζετε πάντα το καλώδιο απ την πρίζα!

15. H επιπρσθετη λαβή εξυπηρετεί την ασφάλεια σας,

Eργάζεστε πάντα µε συναρµολογηµένη την επιπρσθετη λαβή.

16. Kατά την επεξεργασία πετρωµάτων µε κρυσταλλικ πυριτικ οξύ δηµιουργείται ανθυγιεινή σκνη.

17. ∆εν πρέπει να διεξάγετε λείανση ασβεστούχων

υλικών. Προσέξτε την προδιαγραφή αποφυγής ατυχηµάτων των Eπαγγελµατικών Συνεταιρισµών VBG 119.

18. Για αυτή τη συσκευή ισχύουν επιπλέον και οι υποδείξεις ασφαλείας που τη συνοδεύουν ξεχωριστά.

Συνιστούµε θερµά την τήρηση τους.

19. Eξωτερικές πρίζες πρέπει να ασφαλίζονται µέσω

προστατευτικού διακπτη λανθασµένου ρεύµατος (FI-).

20. Για την σήµανση της µηχανής µην τρυπάτε το

περίβληµα της. Eτσι γεφυρώνεται η προστατευτική µνωση. Xρησιµοποιείτε αυτοκλλητες ετικέτες.

21. Oδηγείτε το καλώδιο πάντα πίσω απ την µηχανή.

∆ιπλή µνωση Oι συσκευές µας είναι κατασκευασµένες για να προσφέρουν την σο το δυνατή µεγαλύτερη ασφάλεια στον χειριστή, σύµφωνα µε τις Eυρωπαϊκές Προδιαγραφές, ∆ιπλά µονωµένες µηχανές φέρουν πάντα το . Oι µηχανές δεν χρειάζεται να είναι διεθνές σήµα γειωµένες. Aρκεί ένα δίκλωνο καλώδιο. Oι µηχανές φέρουν αντιπαρασιτική προστασία σύµφωνα µε τις προδιαγραφές EN 55014. Eναρξη λειτουργίας Πριν την έναρξη λειτουργίας ελέγξτε αν η τάση του ηλεκ. δικτύου συµφωνεί µε την τάση που αναφέρεται στην πλακέτα της συσκευής. Yπδειξη για την αποφυγή υπερκαταπνησης του Aν χρησιµοποιείτε τη µηχανή σε κανονικές συνθήκες αισθάνεστε µια ελαφρά θέρµανση του κιβωτίου. Aν το κιβώτιο υπερθερµανθεί σηµαίνει τι επιβαρύνεται υπερβολικά ο κινητήρας (υπάρχει κίνδυνος να καεί ο κινητήρας). Λειτουργώντας τη συσκευή χωρίς φορτίο ο κινητήρας επαναψύχεται γρήγορα και µπορείτε να συνεχίσετε την εργασία σας.

Λειτουργία και διακοπή της µηχανής Γυρίζοντας τον δακτύλιο ρύθµισης (1) στην κατεύθυνση του βέλους τίθεται η µηχανή σε λειτουργία. Στο τέλος της περιστροφής κουµπώνει ο µοχλς (2) αυτµατα. Πιέζοντας την εµπρσθια άκρη (3) του µοχλού (2) αυτς απελευθερώνεται και ο δακτύλιος (1) επιστρέφει στην αρχική του θέση. H µηχανή ακινητοποιείται. Eπιτυγχάνετε καλύτερα αποτελέσµατα κατά λείανση αν εργάζεστε µε µια κλίση περ. 20°–30°.

Aφαίρεση/Tοποθέτηση του προστατευτικού Aν χρειαστεί να αφαιρέσετε το προστατευτικ κάλυµµα (4) ακολουθήστε τα εξής βήµατα: Aφαιρέστε τις 2 βίδες (5) και βγάλτε το κντρα-κολλάρο (6) . Tώρα µπορείτε να σηκώσετε το προστατευτικ (4), το έλασµα δακτυλίου (7) και το δίσκο οδηγού (8). H τοποθέτηση του προστετυτικού (4) γίνεται µε την αντίστροφη σειρά. H κοπή και η λείανση πρέπει να γίνονται µε τοποθετηµένο προστατευτικ! Ρύθµιση του προστατευτικού Tο προστατευτικ µπορεί ανάλογα µε την χρήση να γυρίσει µέχρι το έκκεντρο οδηγού (9). Kατά τη διεξαγωγή εργασιών µε στριµµένο προστατευτικ πρέπει οπωσδήποτε να προσέξετε να µην γυρνά το προστατευτικ µε τοποθετηµένη πρσθετη λαβή προς την πλευρά της λαβής. Kίνδυνος τραυµατισµού! Yποδείξεις συναρµολγησης για δίσκους ξεχονδρίσµατος και κοπής Tο παράδειγµα χρήσης δείχνει πως πρέπει να στερεωθούν οι τροχοί λείανσης στην άκρη της ατράκτου µε το παξιµάδι κολλάρου (10). H µανδάλωση ατράκτου διευκολύνει το χαλάρωµα και τη σύσφιγωση του παξιµάδιού κολλάρου (10) µε το κατσαβίδι παξιµαδιών δυο οπών. Kατά τη διάρκεια αυτής της διαδικασίας κρατάτε πατηµένο το πλήκτρο (11). H εργασία αυτή να γίνει µε ακινητοποιηµένη µηχανή! Aντικατάσταση των ψηκτρών Aυτή η εργασία και άλλες εργασίες σέρβις εκτελούνται γρήγορα και σωστά απ τα εξουσιοδοτηµένα συνεργεία µας. Πριν την τοποθέτηση των εργαλείων βγάζετε το καλώδιο απ την πρίζα. Kαλώδιο παροχήζ ∆εν επιτρέπεται να χρησιµοποιούνται φθαρµένα καλώδια. Πρέπει να αντικαθιστώνται αµέσα απσ έναν εξονσιοδοτηµένο σέρβις. Eξαρτήµατα συσκευασίας 1 κατσαβίδι παξιµαδιών διπλής οπής Στοιχεία θορύβου και κραδασµών ∆ιεξαγωγή µέτρησης σύµφωνα µε EN 50144. Στvθµη πvεσης ήχου: 82,5 +3 dB (A) Στάθµη απδοσης ήχου: 95,5 +3 dB (A) Tιµή εκποµπής στη θέση εργασίας: 85,5 +3 dB (A) O χειριστής πρέπει να φοράει προστατευτικές H επιτάχυνση που µετρήθηκε είναι κατά τα συνήθη µικρτερη απ 2,5 m/s2. Eιδικά εξαρτήµατα Tροχς ξεχονδρίσµατος για πέτρα και µη σιδηρ.µέταλ. Tροχς ξεχονδρίσµατος για χάλυβα και χυτοσίδηρο Tροχς κοπής για πέτρα ∆ίσκοι πρσφυσης κοµπλέ σετ Πανί πρσφυσης (K 180) Λειαντικς δίσκος M 14 Tροχοί βουλκανισµένων ινών κοµπλέ σετ Λειαντικς δίσκος µε κολλάρο σύσφιγξης για δίσκους βουλκανισµένων ινών Ποτηρ. συρµατβουρτσα Προστασία περιβάλλοντος H Kress παραλαµβάνει παροπλισµένες µηχανές για ανακύκλωση µε σεβασµ προς τους φυσικούς πρους. Λγω της κατασκευής τους οι µηχανές Kress µπορούν να αποσυναρµολογηθούν πολύ απλά στα επαναξιοποιήσιµα βασικά εξαρτήµατα τους. Παραδστε την παροπλισµένη Kress µηχανή σας στο κατάστηµα πώλησης µηχανών Kress ή αποστείλατε την κατευθείαν στην Kress. ∆ιατηρούµε το δικαίωµα αλλαγών. EN 50144-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

1. Aυτή η ηλεκτρική συσκευή κατασκευάστηκε µε µεγάλη ακρίβεια και υπκειται σε αυστηρούς ποιοτικούς ελέγχους απ

πλευράς εργοστασίου.

2. Για αυτ το λγο εγγυµεθα τη δωρεάν αποκατάσταση

λαθών κατασκευής ή υλικών, που εµφανίζονται µέσα σε 24 µήνες µετά την ηµεροµηνία πώλησης στον τελικ καταναλωτή. ∆ιατηρούµε το δικαίωµα της επισκευής ή της αντικατάστασης ελαττωµατικών εξαρτηµάτων. Eξαρτήµατα που αντικαθιστώνται περνούν αυτµατα στην κατοχή µας.

3. Aκατάλληλη χρήση ή µεταχείριση της συσκευής καθώς και

άνοιγµα της απ µη εξουσιοδοτηµένα συνεργεία έχουν σαν συνέπεια την απώλεια της εγγύησης. Eξαρτήµατα που φθείρονται λγω χρήσης δεν καλύπτονται απ την εγγύηση.

4. Aξιώσεις απ την εγγύηση µπορύν να αναγνωρισθούν µνο

µε την έγκαιρη δήλωση ελαττωµάτων (ακµη και βλάβες απ τη µεταφορά). Mε τη διεξαγωγή των επισκευών µέσω της εγγύησης δεν παρατείνεται το διάστηµα ισχύος της

5. Σε περίπτωση ανωµαλιών αποστείλατε τη συσκευή µε

συµπληρωµένο το ∆ελτίο Eγγύησης καθώς και σύντοµη περιγραφή του ελαττώµατος στο αρµδιο συνεργείο σέρβις. Eσωκλείστε και την απδειξη αγοράς.

6. Mε την ανάληψη των υποχρεώσεων που πηγάζουν απ την

εγγύηση αποκλείονται άλλες αξιώσεις του αγοραστή – ιδιαίτερα το δικαίωµα µείωσης τιµής αγοράς, ακύρωσης συµβολαίου αγοράς ή αξιώσεις αποζηµίωσης.

7. O αγοραστής έχει το δικαίωµα να απαιτήσει µείωση της τιµής

αγοράς ή και ακύρωση του συµβολαίου αγοράς, σε περίπτωση που δεν καταφέρουµε να αποκαταστήσουµε τη βλάβη µέσα σε εύλογο χρονικ διάστηµα.

8. ∆εν αποκλείονται αξιώσεις σύµφωνα µε τα άρθρα 463,

480 παρ. 2, 635 Aστικού Kώδικα λγω έλλειψης βεβαιωµένων απ τον κατασκευαστή ιδιοτήτων.

9. Oι ροι των σηµείων 7 και 8 ισχύουν µνο στην επικράτεια

της Oµοσπονδιακής ∆ηµοκρατίας της Γερµανίας. Takuu
