Τύπος προϊόντος	Αποστασιόμετρο λέιζερ
Μάρκα	Bosch
Μοντέλο	GOL 20 G Professional
Εμβέλεια μέτρησης	Έως 20 m
Ακρίβεια	± 2 mm
Μονάδες μέτρησης	m, cm, mm, ft, in
Λειτουργίες μέτρησης	Απόσταση, επιφάνεια, όγκος, πρόσθεση, αφαίρεση
Οθόνη	Οθόνη LCD με οπίσθιο φωτισμό
Τροφοδοσία	2 μπαταρίες AAA (1,5 V)
Αυτονομία	Περίπου 10.000 μετρήσεις
Διαστάσεις (Μ x Π x Υ)	101 x 25 x 14 mm
Βάρος	80 g (χωρίς μπαταρίες)
Βαθμός προστασίας	IP54 (αντι-σκόνη και πιτσιλιές)
Θερμοκρασία λειτουργίας	-10 °C έως +50 °C
Κατηγορία λέιζερ	2 (σύμφωνα με IEC 60825-1)
Μήκος κύματος λέιζερ	635 nm (κόκκινο)
Λειτουργία αυτόματης απενεργοποίησης	Μετά από 3 λεπτά αδράνειας
Αποθήκευση μετρήσεων	20 τελευταίες τιμές
Περιλαμβανόμενα αξεσουάρ	Μπαταρίες, προστατευτική θήκη, λουράκι
Συντήρηση και καθαρισμός	Σκουπίστε με ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε διαλύτες.
Οδηγίες ασφαλείας	Μην κοιτάτε απευθείας την ακτίνα λέιζερ. Κρατήστε το μακριά από παιδιά.
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch. Η μπαταρία μπορεί να αντικατασταθεί από τον χρήστη.

Συχνές ερωτήσεις - GOL 20 G Professional BOSCH

Πώς ανάβω και σβήνω το αποστασιόμετρο Bosch GOL 20 G Professional;

Πατήστε το κουμπί MAR (μέτρηση) για να ανάψετε τη συσκευή. Για να σβήσετε, κρατήστε πατημένο το κουμπί για 3 δευτερόλεπτα ή η συσκευή σβήνει αυτόματα μετά από 3 λεπτά αδράνειας.

Ποια είναι η μέγιστη εμβέλεια μέτρησης;

Η μέγιστη εμβέλεια είναι 20 μέτρα υπό κανονικές συνθήκες. Σε έντονο φως ή σε μη ανακλαστικούς στόχους, η εμβέλεια μπορεί να μειωθεί.

Ποια είναι η ακρίβεια της συσκευής;

Η ακρίβεια είναι ± 2 mm σε όλο το εύρος μέτρησης, υπό τυπικές συνθήκες θερμοκρασίας και φωτεινότητας.

Τι είδους μπαταρίες να χρησιμοποιήσω και πώς να τις αντικαταστήσω;

Χρησιμοποιήστε δύο μπαταρίες AAA 1,5 V (LR03). Ανοίξτε το διαμέρισμα στο πίσω μέρος της συσκευής, τοποθετήστε τις μπαταρίες τηρώντας την πολικότητα και στη συνέχεια κλείστε το καπάκι.

Πώς μετράω μια απόσταση;

Στοχεύστε το λέιζερ στον στόχο και πατήστε μία φορά το κουμπί MAR. Η μέτρηση εμφανίζεται αμέσως στην οθόνη. Πατήστε ξανά για νέα μέτρηση.

Πώς χρησιμοποιώ τη λειτουργία επιφάνειας ή όγκου;

Πατήστε πολλές φορές το κουμπί FUNC για να επιλέξετε τη λειτουργία επιφάνειας (τετράγωνο σύμβολο) ή όγκου (κύβος). Στη συνέχεια, μετρήστε δύο ή τρεις αποστάσεις: η συσκευή υπολογίζει αυτόματα την επιφάνεια ή τον όγκο.

Τι να κάνω αν η οθόνη εμφανίζει 'Err';

Το σφάλμα μπορεί να οφείλεται σε μέτρηση εκτός εμβέλειας, σε πολύ ανακλαστικό στόχο ή σε λανθασμένη στόχευση. Ελέγξτε τον στόχο και δοκιμάστε ξανά. Εάν το πρόβλημα παραμένει, αντικαταστήστε τις μπαταρίες.

Πώς καθαρίζω τη συσκευή;

Σκουπίστε το εξωτερικό της συσκευής με ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε χημικά ή διαλύτες. Καθαρίστε τους φακούς με ένα ειδικό πανί για οπτικά.

Είναι η συσκευή αδιάβροχη;

Το αποστασιόμετρο διαθέτει προστασία IP54, που σημαίνει ότι προστατεύεται από σκόνη και πιτσιλιές νερού. Μην το βυθίζετε στο νερό.

Πού μπορώ να βρω ανταλλακτικά ή να επισκευάσω τη συσκευή;

Για οποιαδήποτε επισκευή ή ανταλλακτικό, επικοινωνήστε με το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών της Bosch. Οι μπαταρίες μπορούν να αντικατασταθούν από τον χρήστη. Μην ανοίγετε μόνοι σας τη συσκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GOL 20 G Professional BOSCH

Ελληνικά...... Σελίδα 51

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χω- ρίς κίνδυνο και με ασφάλεια, πρέπει να δια- βάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί

σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΣΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.

Περιγραφή προϊόντος και ισχύος

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο ακριβώς οριζοντίων υψομετρικών γραμμών. Είναι επίσης κατάλληλος για μέτρηση υψών, αποστάσεων και γωνιών.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

(1) Αντικειμενικός φακός
(2) Προσεγγιστικό στόχαστρο
(3) Καθρέφτης αλφαδιών
(4) Κάλυμμα προσοφθάλμιου φακού
(5) Βίδα ρύθμισης οπτικής γραμμής
(6) Προσοφθάλμιος φακός
(7) Σφαιρική αεροστάθμη
(8) Κουμπί ασφάλισης αντισταθμιστή
(9) Μαρκάρισμα ανάγνωσης οριζοντίου δακτυλίου
(10) Οριζόντιος δακτύλιος
(11) Βίδα ρύθμισης σφαιρικής αεροστάθμης
(12) Βίδα πέλματος
(13) Υποδοχή τριπόδα 5/8" (στην κάτω πλευρά)
(14) Πλευρικός μηχανισμός λεπτορύθμισης
(15) Αριθμός σειράς
(16) Κουμπί εστίασης
(17) Κλειδί εσωτερικού εξαγώνου
(18) Περόνη ρύθμισης
(19) Κασετίνα

52 | Ελληνικά

(20) Νήμα της στάθμης

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

Οπτικός χωροβάτης	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Κωδικός αριθμός	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Περιοχή εργασίας	60 m 60 m 100 m 100 m 120 m 120 m
Ακρίβεια ύψους σε μια μεμονωμένη μέτρηση	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Απόκλιση για 1 km, διπλή χωροστάθμιση	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Ακρίβεια της σφαιρικής αεροστάθμης	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Αντισταθμιστής
- Περιοχή χωροστάθμησης	±15' ±15' ±15' ±15' ±15'
- Μαγνητική απόσβεση	●●●●●●
Τηλεσκόπιο
- Εικόνα όρθια όρθια όρθια όρθια όρθια
- Μεγέθυνση 20x 20x 26x 26x 32x 32x
- Οπτικό πεδίο	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
- Διάμετρος αντικειμενικού φακού	36 mm	36 mm	36 mm	36 mm	36 mm	36 mm
- Ελάχιστη απόσταση μέτρησης	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m
- Συντελεστής πολλαπλασιασμού	100	100	100	100	100	100
- Σταθερά πρόσθεσης	0 0 0		0 0 0
Υποδιαίρεση οριζοντίου δακτυλίου	1° 1 gon		1° 1 gon	1° 1 gon
Υποδοχή τρίποδα	5/8"	5/8"	5/8"	5/8"	5/8"	5/8"
Βάρος κατά EPTA-Procedure 01:2014	1,5 kg	1,5 kg	1,5 kg	1,5 kg	1,5 kg	1,5 kg
Βαθμός προστασίας	IP 54 (προστασία από σκόνη και ψεκαζόμενο νερό)

Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (15) πάνω στην πινακίδα τύπου.

Λειτουργία

Ελέγχετε την ακρίβεια χωροστάθμησης και ένδειξης του οργάνου μέτρησης, πριν από κάθε έναρξη εργασίας καθώς και μετά από τη μεταφορά του οργάνου μέτρησης σε μεγάλη απόσταση.
▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από ἀμεση ηλιακή ακτινοβολία.
Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
Αποφεύγετε τυχόν χτυπήματα ή πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακρίβειας (βλέπε «Έλεγχος ακρίβειας του οργάνου μέτρησης», Σελίδα 54).
Τοποθετήστε το όργανο μέτρησης στη συμπαραδιδόμενη κασετίνα, εάν το μεταφέρετε σε μεγαλύτερες αποστάσεις (π.χ. στο αυτοκίνητο). Προσέξτε τη σωστή θέση του οργάνου μέτρησης στην κασετίνα. Κατά την τοποθέτηση στη κασετίνα ο αντισταθμιστής ασφαλίζεται, ο οπολος διαφορετικά μπορεί να υποστεί ζημιά από τις ισχυρές κινήσεις.

Τοποθέτηση/ευθυγράμμιση του οργάνου μέτρησης

Συναρμολόγηση στο τρίποδα

Τοποθετήστε τον τρίποδα, έτοι ώστε να είναι σταθερός και ασφαλιομένος από ανατροπή ή ολίσθηση. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα (13) στο σπείρωμα του τρίποδα και βιδώστε σταθερά το όργανο μέτρησης με τη βίδα σταθεροποίησης του τρίποδα.

Ευθυγραμμίστε πρόχειρα τον τρίποδα.

Σε κοντινές αποστάσεις το όργανο μέτρησης μπορεί να μεταφερθεί συναρμολογημένο επάνω στον τρίποδα. Για να μην προκληθεί ζημιά στο όργανο μέτρησης, ο τρίποδας πρέπει να κρατιέται κάθετος κατά τη μεταφορά και δεν επιτρέπεται να τοποθετείται π.χ. οιζόντιος πάνω στον ώμο.

Ευθυγράμμιση του οργάνου μέτρησης

Ευθυγραμμίστε το όργανο μέτρησης με τη βοήθεια των βιδών των ποδιών (12) έται, ώστε η φυσαλίδα να βρίσκεται στο κέντρο της σφαιρικής αεροστάθμης (7).

Περιστρέφοντας τις δύο πρώτες βίδες των ποδιών Α και Β, φέρτε τη φυσαλίδα σε μια θέση κεντραρισμένα ανάμεσα σε αυτές τις δύο βίδες. Γυρίστε μετά την τρίτη βίδα ποδιού Κ, μέχρι να βρεθεί η φυσαλίδα στο κέντρο της σφαιρικής αεροστάθμης.

Αφού ηρεμήσει η σφαιρική αεροστάθμη οι τυχόν υπάρχουσες ακόμη αποκλίσεις του οργάνου μέτρησης από την οριζόντια αντισταθμίζονται από τον αντισταθμιστή.

Κατά τη διάρκεια της εργασίας ελέγχετε τακτικά (π.χ. κοιτάζοντας στον καθρέφτη αλφαδιών (3)), εάν η φυσαλίδα βρίσκεται ακόμη στο κέντρο της σφαιρικής αεροστάθμης.

Κεντράρισμα του οργάνου μέτρησης πάνω από ένα σημείο του δαπέδου

Κεντράρετε, όταν χρειάζεται, το όργανο μέτρησης πάνω από ένα σημείο του δαπέδου. Κρεμάστε γι' αυτό το νήμα της στάθμης (20) στη βίδα σταθεροποίησης του τρίποδα. Ευθυγραμμίστε το όργανο μέτρησης πάνω από το σημείο του δαπέδου, είτε μετατοπίζοντας το όργανο μέτρησης πάνω στον τρίποδα ή μετακινώντας τον τρίποδα.

Εστίαση του τηλεσκοπίου

Αφαιρέστε το προστατευτικό κάλυμμα από τον αντικειμενικό φακό (1).

Κατευθύνετε το τηλεσκόπιο επάνω σε ένα ανοι- χτόχρωμο αντικείμενο ή κρατήστε ένα φύλλο λευκού χαρτιού μπροστά στον αντικείμενικό φακό (1). Γυρίστε τον προσοφθάλμιο φακό (6), μέχρι το σταυρόνημα να καταστεί ευδιάκριτο και

κατάμαυρο..

Κατευθύνετε το τηλεσκόπιο επάνω στη σταδία χωροστάθμησης, ενδεχομένως με τη βοήθεια του προσεγγιστικού στόχαστρου (2). Γυρίστε το κουμπί εστίασης (16), μέχρι το πεδίο υποδιαίρεσης της σταδίας χωροστάθμησης να φαίνεται καθαρά. Περιστρέφοντας το πλευρικό κουμπί

λεπτορύθμισης (14) κατευθύνετε το σταυρόνημα ακριβώς στη μέση της σταδίας χωροστάθμησης.

'Отан то т NHLeskópio éxei estiastei ówotá, to stauropóvημα και η εικόνα της σταδίας χωροστάθμησης δεν επιτρέπεται να μετα- τοπίζονται μεταξύ τους, όταν το μάτι σας κινείται πίσω από τον προσοφθάλμιο φακό.

Λειτουργίες μέτρησης

Τοποθετείτε τη σταδία χωροστάθμησης πάντοτε ακριβώς κάθετα. Κατευθύνετε το ευθυγραμμισμένο και εστιασμένο όργανο μέτρησης πάνω στη σταδία χωροστάθμησης, έτσι ώστε το σταυρόνημα να βρίσκεται στη μέση της σταδίας χωροστάθμησης.

54 | Ελληνικά

Ανάγνωση του ύψους

Διαβάστε το ύψος στη σταδία χωροστάθμησης, στη μεσαία γραμμή του σταυρονήματος. Στην εικόνα μετρημένο ύψος: 1,195 m.

Μέτρηση απόστασης

Κεντράρετε το όργανο μέτρησης πάνω από το σημείο, από το οποίο πρέπει να μετρηθεί η απόσταση. Διαβάστε το ύψος στη σταδία χωροστάθμησης, στην επάνω και κάτω γραμμή του σταυρονήματος. Πολλαπλασιάστε τη διαφορά των δύο υψών επί 100 , για να λάβετε την απόσταση από το όργανο μέτρησης μέχρι τη σταδία χωροστάθμησης. Στην εικόνα μετρημένη απόσταση: (1,347 m–1,042 m) x 100 = 30,5 m.

Μέτρηση γωνιών

Κεντράρετε το όργανο μέτρησης πάνω από το σημείο, από το οποίο πρέπει να μετρηθεί η γωνία.

Κατευθύνετε το όργανο μέτρησης στο σημείο Α. Γυρίστε τον οριζόντιο δακτύλιο (10) με του μηδενικό σημείο στο μαρκάρισμα ανάγνωσης (9). Κατευθύνετε μετά το όργανο μέτρησης στο σημείο Β. Διαβάστε τη γωνία στο μαρκάρισμα ανάγνωσης (9).

GOL 20 D/GOL 26 D/GOL 32 D: Στο παράδειγμα μετρημένη γωνία: 45°.

GOL 20 G/GOL 26 G/GOL 32 G: Στο παράδειγμα μετρημένη γωνία: 45 gon.

'Ελεγχος ακριβείας του οργάνου μέτρησης

Ελέγχετε την ακρίβεια χωροστάθμησης και ένδειξης του οργάνου μέτρησης, πριν από κάθε έναρξη εργασίας καθώς και μετά από τη μεταφορά του οργάνου μέτρησης σε μεγάλη απόσταση.

'Ελεγχος σφαιρικής αεροστάθμης

Ευθυγραμμίστε το όργανο μέτρησης με τη βοήθεια των βιδών των ποδιών (12) έτσι, ώστε η φυσαλίδα να βρίσκεται στο κέντρο της σφαιρικής αεροστάθμης (7).

Γυρίστε το τηλεσκόπιο κατά 180°. Εάν η φυσαλίδα δε βρίσκεται στο κέντρο της σφαιρικής αεροστάθμης (7), πρέπει η φαιρική αεροστάθμη να επαναρρυθμιστεί.

Επαναρρύθμιση σφαιρικής αεροστάθμης

Θέστε τη φυσαλίδα της σφαιρικής αεροστάθμης (7), περιστρέφοντας τις βίδες των ποδιών (12) σε μια θέση στη μέση μεταξύ της τε- λικής θέσης της διαδικασίας ελέγχου και του κέντρου.

Γυρίστε με τη βοήθεια του κλειδιού εσωτερικού εξαγώνου (17) τις βίδες ρύθμισης (11), μέχρι να βρεθεί η φυσαλίδα στο κέντρο της σφαιρικής αεροστάθμης.

Ελέγξτε τη σφαιρική αεροστάθμη, περιστρέφοντας το τηλεσκόπιο κατά 180°. Επαναλάβετε τη διαδικασία ρύθμισης, όταν χρειάζεται, ή ενδεχομένως απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών της Bosch.

'Ελεγχος του αντισταθμιστή

Μετά την ευθυγράμμιση και την εστίαση του εργαλείου μέτρησης μετρήστε το ύψος σε ένα σημείο αναφοράς. Πατήστε μετά το κουμπί ασφάλισης (8) του αντισταθμιστή και αφήστε την ξανά ελεύθερο. Μετρήστε εκ νέου το ύψος σημείο αναφοράς. Εάν τα βυο ύψη δεν ταυτίζονται ακριβώς, τότε αναθέστε την επισκευή του οργάνου μέτρησης σε μια υπηρεσία εξυπηρέτησης πελατών της Bosch.

'Ελεγχος του σταυρονήματος

Για τον έλεγχο απαιτείται μια απόσταση μέτρησης μήκους 30 m περίπου. Τοποθετήστε το όργανο μέτρησης στη μέση και τις σταδίες χωροστάθμησης Α και Β στα δυο άκρα της απόστασης μέτρησης.

Μετά την ευθυγράμμιση και την εστίαση του εργαλείου μέτρησης διαβάστε τα ύψη στις δύο σταδίες χωροστάθμησης. Υπολογίστε τη διαφορά d ανάμεσα στο ύψος a₁ στη σταδία χωροστάθμησης A και στο ύψος b₁ στη σταδία χωροστάθμησης B. Παράδειγμα:

a₁=1,937m

b₁=1,689\ m

a₁-b₁=1,937m-1,689m=0,248m=d

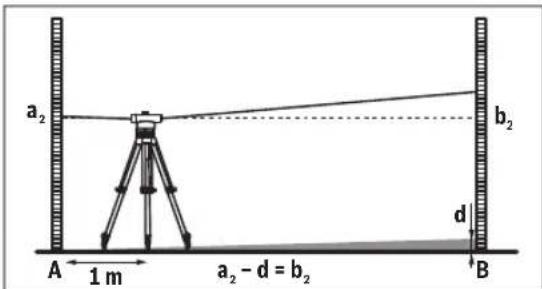

Τοποθετήστε το όργανο μέτρησης σε μια απόσταση περίπου 1 m από τη σταδία χωροστάθμησης Α. Μετά την ευθυγράμμιση και την εστίαση του εργαλείου μέτρησης διαβάστε το ύψος α₂ στη σταδία χωροστάθμησης Α.

Αφαιρέστε την προηγουμένως υπολογισμένη τιμή d από το μετρημένο ύψος a₂, για να εξακριβώσετε την ονομαστική τιμή για το ύψος b₂ στη σταδία χωροστάθμησης B.

Μετρήστε το ύψος b₂ στη σταδία χωροστάθμησης Β. Εάν η τιμή μέτρησης αποκλίνει πάνω από 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) ή 2 mm (GOL 32 D/G) από την υπολογισμένη ονομαστική τιμή, το σταυρόνημα πρέπει να επαναρρυθμιστεί.

Παράδειγμα:

a₂=1,724m

d = 0,248 m

a₂-d=1,724m-0,248m=1,476m

GOL 20 D/G: Το ύψος b₂ πρέπει στη μέτρηση να ανέρχεται στα 1,476 m ± 6 mm.

GOL 26 D/G: To ύψος b₂ πρέπει στη μέτρηση να ανέρχεται στα 1,476 m ± 3 mm.

GOL 32 D/G: Το ύψος b₂ πρέπει στη μέτρηση να ανέρχεται στα 1,476 m ± 2 mm.

Επαναρρύθμιση του σταυρονήματος

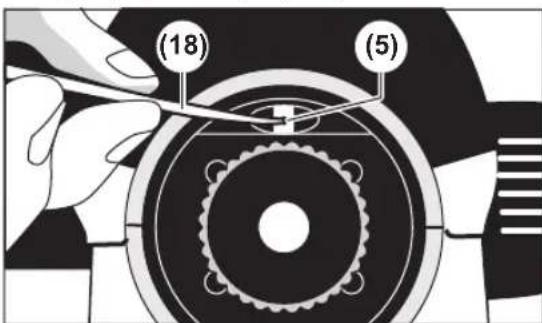

Εξιδώστε το κάλυμμα του προσοφθάλμιου φακού (4). Γυρίστε με τη βοήθεια της περόνης ρύθμισης (18) τη βίδα ρύθμισης (5) προς τη φορά ή αντίθετα στη φορά των δεικτών του ρολογιού, μέχρι κατά τη μέτρηση να επιτευχθεί στη σταδία χωροστάθμησης Β η υπολογισμένη ονομαστική τιμή το ύψος b₂.

Βιδώστε ξανά το κάλυμμα του προσοφθάλμιου φακού (4). Παράδειγμα:

Κατά τη μέτρηση του b₂ πρέπει να ρυθμιστεί η τιμή 1,476 m. Ελέγξτε ακόμη μια φορά το σταυρόνημα. Επαναλάβετε τη διαδικασία ρύθμισης, όταν χρειάζεται, ή ενδεχομένως απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών της Bosch.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Αποθηκεύετε και μεταφέρετε το όργανο μέτρησης μόνο στη συμπαραδιδόμενη κασετίνα.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπανση μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.

Χειριστείτε τους φακούς με ιδιαίτερη προσοχή. Απομακρύνετε σκόνη μόνο με ένα μαλακό πινέλο. Μην αγγίξετε τους φακούς με τα δάκτυλα.

Αφήστε το όργανο μέτρησης και την κασετίνα πριν την αποθήκευση να στεγνώσουν εντελώς. Στην κασετίνα υπάρχει ένα σακουλάκι με ξηραντικό, που δεσμεύει την απομένουσα .υγρασία. Αντικαθιστάτε τακτικά το σακουλάκι με το ξηραντικό.

Στείλτε σε περίπτωση επισκευής το όργανο μέτρησης μέσα στην κασετίνα.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Τα όργανα μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φυλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να

56 | Türkçe

συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.
