Produkttyp	Laser-Entfernungsmesser
Marke	Bosch
Modell	GOL 20 G Professional
Messbereich	Bis zu 20 m
Genauigkeit	± 2 mm
Maßeinheiten	m, cm, mm, ft, in
Messfunktionen	Entfernung, Fläche, Volumen, Addition, Subtraktion
Display	Hintergrundbeleuchtetes LCD-Display
Stromversorgung	2 AAA-Batterien (1,5 V)
Betriebsdauer	Ca. 10.000 Messungen
Abmessungen (L x B x H)	101 x 25 x 14 mm
Gewicht	80 g (ohne Batterien)
Schutzklasse	IP54 (staub- und spritzwassergeschützt)
Betriebstemperatur	-10 °C bis +50 °C
Laserklasse	2 (gemäß IEC 60825-1)
Laserwellenlänge	635 nm (rot)
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Messwertspeicher	Letzte 20 Werte
Im Lieferumfang enthalten	Batterien, Schutztasche, Handschlaufe
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht direkt in den Laserstrahl blicken. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Bosch-Kundendienst. Batterie vom Benutzer austauschbar.

Häufig gestellte Fragen - GOL 20 G Professional BOSCH

Wie schalte ich das Laser-Entfernungsmessgerät Bosch GOL 20 G Professional ein und aus?

Drücken Sie die Taste MAR (Messung), um das Gerät einzuschalten. Zum Ausschalten halten Sie die Taste 3 Sekunden lang gedrückt, oder das Gerät schaltet sich nach 3 Minuten Inaktivität automatisch aus.

Was ist die maximale Messreichweite?

Die maximale Reichweite beträgt unter normalen Bedingungen 20 Meter. Bei starkem Licht oder auf wenig reflektierenden Zielen kann die Reichweite reduziert sein.

Wie genau ist das Gerät?

Die Genauigkeit beträgt über den gesamten Messbereich ± 2 mm unter Standard-Temperatur- und Lichtbedingungen.

Welche Batterietypen verwenden und wie austauschen?

Verwenden Sie zwei AAA 1,5 V Batterien (LR03). Öffnen Sie das Fach auf der Rückseite des Geräts, legen Sie die Batterien unter Beachtung der Polarität ein und schließen Sie den Deckel.

Wie messe ich eine Entfernung?

Richten Sie den Laser auf das Ziel und drücken Sie einmal die Taste MAR. Die Messung wird sofort auf dem Display angezeigt. Drücken Sie erneut für eine neue Messung.

Wie verwende ich die Flächen- oder Volumenfunktion?

Drücken Sie mehrmals die Taste FUNC, um den Modus Fläche (Quadrat-Symbol) oder Volumen (Würfel) auszuwählen. Messen Sie dann zwei oder drei Entfernungen: Das Gerät berechnet automatisch die Fläche oder das Volumen.

Was tun, wenn das Display 'Err' anzeigt?

Der Fehler kann durch eine Messung außerhalb der Reichweite, ein zu stark reflektierendes Ziel oder falsches Anvisieren verursacht werden. Überprüfen Sie das Ziel und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Wie reinige ich das Gerät?

Wischen Sie die Außenseite des Geräts mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien oder Lösungsmittel. Reinigen Sie die Linsen mit einem speziellen Optiktuch.

Ist das Gerät wasserdicht?

Das Entfernungsmessgerät verfügt über einen Schutzgrad IP54, was bedeutet, dass es gegen Staub und Spritzwasser geschützt ist. Tauchen Sie es nicht in Wasser.

Wo finde ich Ersatzteile oder kann das Gerät reparieren lassen?

Für Reparaturen oder Ersatzteile wenden Sie sich an den autorisierten Bosch-Kundendienst. Die Batterien sind vom Benutzer austauschbar. Öffnen Sie das Gerät nicht selbst.

BEDIENUNGSANLEITUNG GOL 20 G Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

Deutsch......Seite 4

English Page 8

Français......Page 13

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

Produkt- und

Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von exakt waagerechten Höhenverläufen. Es ist ebenso geeignet zum Messen von Höhen, Entfernungen und Winkeln.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Objektiv
(2) Grobvisier
(3) Libellenspiegel
(4) Okularabdeckung
(5) Justierschraube Sichtlinie
(6) Okular
(7) Dosenlibelle
(8) Verriegelungsknopf Kompensator
(9) Ablesemarkierung Horizontalkreis
(10) Horizontalkreis
(11) Justierschraube Dosenlibelle
(12) Fußschraube
(13) Stativaufnahme 5/8" (an der Unterseite)
(14) Seitenfeintrieb
(15) Seriennummer
(16) Fokussierknopf
(17) Innensechskantschlüssel
(18) Einstelldorn
(19) Koffer
(20) Lot

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Optisches Nivelliergerät	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Sachnummer	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Arbeitsbereich 60 m 60 m 100 m 100 m 120 m 120 m
Höhengenauigkeit bei einer Einzelmessung	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Abweichung für 1 km Doppelni-vellement	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Genauigkeit der Dosenlibelle	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Kompensator
-Nivellierbereich	±15' ±15' ±15' ±15' ±15' ±15'
-Magnet-dämpfung	●●●●●●
Fernrohr
-Bild aufrecht aufrecht aufrecht aufrecht aufrecht aufrecht
-Vergrößerung	20x	20x	26x	26x	32x	32x

Optisches Ni- velliergerät	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
– Sichtfeld 1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
– Objektiv-durchmesser	36 mm 36 mm 36 mm 36 mm 36 mm
– Mindest-messstrecke	0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m
– Multiplikati-onsfaktor	100 100 100 100 100 100
– Additions-konstante	0 0 0 0 0 0
Teilung Horizon-talkreis	1° 1 gon 1° 1 gon 1° 1 gon
Stativaufnahme 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Gewicht ent-sprechend EPTA-Procedure 01:2014	1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg
Schutzart IP 54 (staub- und spritzwassergeschützt)

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (15) auf dem Typenschild.

Betrieb

Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie jegliche Stöße oder Stüze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 6).
▶ Setzen Sie das Messwerkzeug in den mitgelieferten Koffer, wenn Sie es über größere Strecken (z. B. im Auto) transportieren. Achten Sie auf die richtige Position des Messwerkzeugs im Koffer. Beim Einsetzen in den Koffer wird der Kompensator verriegelt, der sonst bei starken Bewegungen beschädigt werden kann.

Messwerkzeug aufstellen/ausrichten

Montage auf dem Stativ

Stellen Sie das Stativ stabil und gesichert gegen Umkippen oder Verrutschen auf. Setzen Sie das Messwerkzeug mit der Stativaufnahme (13) auf das Gewinde des Stativs und schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus.

Über kürzere Strecken kann das Messwerkzeug montiert auf dem Stativ getragen werden. Um das Messwerkzeug dabei nicht zu beschädigen, muss das Stativ beim Transport senkrecht gehalten werden und darf z. B. nicht längs über die Schulter gelegt werden.

Messwerkzeug ausrichten

Richten Sie das Messwerkzeug mithilfe der Fußschrauben (12) so aus, dass sich die Luftblase im Zentrum der Dosenlibelle (7) befindet.

Bringen Sie die Luftblase durch Drehen der ersten beiden Fußschrauben A und B in eine Position mittig zwischen diesen beiden Schrauben. Drehen Sie dann die dritte Fußschraube C, bis sich die Luftblase im Zentrum der Dosenlibelle befindet.

Nach dem Einspielen der Dosenlibelle noch vorhandene Abweichungen des Messwerkzeugs von der Waagerechten werden durch den Kompensator ausgeglichen.

Kontrollieren Sie während der Arbeit regelmäßig (z. B. durch Blick in den Libellenspiegel (3)), ob sich die Luftblase noch im Zentrum der Dosenlibelle befindet.

6|Deutsch

Messwerkzeug über einem Bodenpunkt zentrieren

Zentrieren Sie bei Bedarf das Messwerkzeug über einem Bodenpunkt. Hängen Sie dazu das Lot (20) an die Feststellschraube des Stativs. Richten Sie das Messwerkzeug über dem Bodenpunkt aus, indem Sie entweder das Messwerkzeug auf dem Stativ verschieben oder das Stativ verstellen.

Fernrohr fokussieren

Nehmen Sie die Schutzkappe vom Objektiv (1).

Richten Sie das Fernrohr auf ein helles Objekt oder halten Sie ein weißes Blatt Papier vor das Objektiv (1). Drehen Sie am Okular (6), bis das Fadenkreuz scharf und tiefschwarz zu sehen ist.

Richten Sie das Fernrohr auf die Nivellierlatte, gegebenenfalls mithilfe des Grobvisiers (2). Drehen Sie am Fokussierknopf (16), bis das Teilungsfeld der Nivellierlatte scharf zu sehen ist. Richten Sie durch Drehen des Seitenfeintriebs (14) das Fadenkreuz genau auf die Mitte der Nivellierlatte aus.

Bei richtig fokussiertem Fernrohr dürfen sich Fadenkreuz und Bild der Nivellierlatte nicht gegeneinander verschieben, wenn das Auge hinter dem Okular bewegt wird.

Messfunktionen

Stellen Sie die Nivellierlatte immer genau senkrecht auf. Richten Sie das ausgerichtete und fokussierte Messwerkzeug auf die Nivellierlatte, sodass das Fadenkreuz auf der Mitte der Nivellierlatte liegt.

Höhe ablesen

Lesen Sie die Höhe an der Nivellierlatte beim mittleren Strich des Fadenkreuzes ab. Im Bild gemessene Höhe: 1,195 m.

Entfernung messen

Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem die Entfernung gemessen werden soll.

Lesen Sie die Höhe an der Nivellierlatte beim oberen und unteren Strich des Fadenkreuzes ab. Multiplizieren Sie die Differenz der beiden Höhen mit 100, um die Entfernung vom Messwerkzeug zur Nivellierlatte zu erhalten.

Im Bild gemessene Entfernung: (1,347 m - 1,042 m) x 100 = 30,5 m.

Winkel messen

Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem der Winkel gemessen werden soll.

Richten Sie das Messwerkzeug auf Punkt A. Drehen Sie den Horizontalkreis (10) mit dem Nullpunkt zur

Ablesemarkierung (9). Richten Sie das Messwerkzeug dann auf Punkt B. Lesen Sie den Winkel an der Ablesemarkierung (9) ab.

GOL 20 D/GOL 26 D/GOL 32 D: im Beispiel gemessener Winkel: 45°.

GOL 20 G/GOL 26 G/GOL 32 G: im Beispiel gemessener Winkel: 45 gon.

Genauigkeitsüberprüfung des Messwerkzeugs

Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.

Dosenlibelle überprüfen

Richten Sie das Messwerkzeug mithilfe der Fußschrauben (12) so aus, dass sich die Luftblase im Zentrum der Dosenlibelle (7) befindet.

Drehen Sie das Fernrohr um 180°. Befindet sich die Luftblase nicht mehr im Zentrum der Dosenlibelle (7), muss die Dosenlibelle nachjustiert werden.

Dosenlibelle nachjustieren

Bringen Sie die Luftblase der Dosenlibelle (7) durch Drehen der Fußschrauben (12) in eine Position in der Mitte zwischen der Endposition des Überprüfungsvorgangs und dem Zentrum.

Drehen Sie mithilfe des Innensechskantschlüssels (17) die Justierschrauben (11), bis sich die Luftblase im Zentrum der Dosenlibelle befindet.

Überprüfen Sie die Dosenlibelle durch Drehen des Fernrohrs um 180°. Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegebenenfalls an den Bosch-Kunden-dienst.

Kompensator überprüfen

Messen Sie nach dem Ausrichten und Fokussieren des Messwerkzeugs die Höhe an einem Referenzpunkt. Drücken Sie dann den Verriegelungsknopf (8) des Kompensators und lassen Sie ihn wieder los. Messen Sie erneut die Höhe am Referenzpunkt.

Stimmen die beiden Höhen nicht genau überein, dann lassen Sie das Messwerkzeug von einem Bosch-Kundendienst reparieren.

Fadenkreuz überprüfen

Für die Überprüfung benötigen Sie eine Messstrecke von ca. 30 m Länge. Stellen Sie das Messwerkzeug in der Mitte und die Nivellierlatten A und B an beiden Enden der Messstrecke auf.

Nach dem Ausrichten und Fokussieren des Messwerkzeugs lesen Sie die Höhe an beiden Nivellierlatten ab. Berechnen Sie die Differenz d zwischen der Höhe a₁ an der Nivellierlatte A und der Höhe b₁ an der Nivellierlatte B.

Beispiel:

a₁=1,937m

b. = 1,689 m

a₁-b₁=1,937m-1,689m=0,248m=d

Stellen Sie das Messwerkzeug in ca. 1 m Entfernung von der Nivellierlatte A auf. Nach dem Ausrichten und Fokussieren des Messwerkzeugs lesen Sie die Höhe a₂ an der Nivellierlatte A ab.

Ziehen Sie den vorher berechneten Wert d von der gemessenen Höhe a₂ ab, um den Sollwert für die Höhe b₂ an der Nivellierlatte B zu erhalten.

Messen Sie die Höhe b₂ an der Nivellierlatte B. Weicht der gemessene Wert um mehr als 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) bzw. 2 mm (GOL 32 D/G) vom berechneten Sollwert ab, muss das Fadenkreuz nachjustiert werden.

Beispiel:

a₂=1,724m

d = 0,248 m

a₂ - d = 1,724m - 0,248m = 1,476m

GOL 20 D/G: Die Höhe b₂ muss bei der Messung 1,476 m ± 6 mm betragen.

GOL 26 D/G: Die Höhe b₂ muss bei der Messung 1,476 m ± 3 mm betragen.

GOL 32 D/G: Die Höhe b₂ muss bei der Messung 1,476 m ± 2 mm betragen.

Fadenkreuz nachjustieren

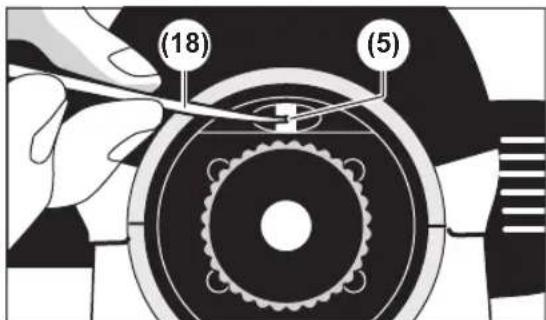

Schrauben Sie die Okularabdeckung (4) ab. Drehen Sie mithilfe des Einstelldorns (18) die Justierschraube (5) in bzw. gegen die Uhrzeigerrichtung, bis bei der Messung an der Nivellierlatte B der errechnete Sollwert für die Höhe b₂ erreicht wird.

Schrauben Sie die Okularabdeckung (4) wieder auf.

Beispiel:

Bei der Messung von b₂ muss der Wert 1,476 m eingestellt werden.

Überprüfen Sie das Fadenkreuz nochmals. Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegebenenfalls an den Bosch-Kundendienst.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur im mitgelieferten Koffer.

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Behandeln Sie die Linsen mit besonderer Vorsicht. Entfernen Sie Staub nur mit einem weichen Pinsel. Berühren Sie die Linsen nicht mit dem Finger.

Lassen Sie Messwerkzeug und Koffer vor dem Aufbewahren vollständig abtrocknen. Im Koffer befindet sich ein Beutel mit Trockenmittel, welches Restfeuchtigkeit bindet. Erneuern Sie den Beutel mit Trockenmittel regelmäßig.

Senden Sie im Reparaturfall das Messwerkzeug im Koffer ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

8 | English

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
