BRUKSANVISNING GOL 20 G Professional BOSCH
Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande
instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.
Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
Produkt- och prestandabeskrivning
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Mätinstrumentet är avsett för framställning och kontroll av exakt vägräta höjder. Det kan också användas för att mäta höjd, avständ och vinklar.
Avbildade komponenter
Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.
(1) Objektiv
(2) Visir
(3) Libellyta
(4) Okularlock
(5) Justerskruv siktlinje
(6) Okular
(7) Rund libell
(8) Låsknapp kompensator
(9) Avläsningsmarkering horisontalkrets
(10) Horisontalkrets
(11) Justerskruv rund libell
(12) Fotskruv
(13) Stativfäste 5/8" (på undersidan)
(14) Sidoindrivning
(15) Serienummer
(16) Fokuseringsknapp
(17) Insexnyckel
(18) Inställningsstift
(19) Väska
(20) Lod
I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
40 | Svensk
Tekniska data
| Optiskt nivelleringsinstrument | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | |||||
| Artikelnummer | 3 601 K68 400 | 3 601 K68 401 | 3 601 K68 000 | 3 601 K68 001 | 3 601 K68 500 | 3 601 K68 501 |
| Arbetsområde 60 m 60 m 100 m 100 m 120 m 120 m | ||||||
| Höjdnoggrannhet vid en enskildmätning | 3 mm/30 m | 3 mm/30 m | 1,6 mm/30 m | 1,6 mm/30 m | 1 mm/30 m | |
| Avvikelse för1 kmdubbelnivellering | 2,5 mm | 2,5 mm | 1,5 mm | 1,5 mm | 1,0 mm | 1,0 mm |
| Noggrannhet rund libell | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm |
| Kompensator | ||||||
| – Nivelleringsintervall | ±15' | ±15' | ±15' | ±15' | ±15' | |
| – Magnetdämpning | ●●●●●● | |||||
| Kikare | ||||||
| – Bild stående stående stående stående stående | ||||||
| – Förstoring | 20x | 20x | 26x | 26x | 32x | 32x |
| – Siktfält | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| – Objektivdiameter | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm |
| – Min.mätsträcka | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m |
| – Multiplikationsfaktor | 100 | 100 | 100 | 100 | 100 | 100 |
| – Additionskonstant | 0 | 0 | 0 | 0 | 0 | 0 |
| Delninghorisontalkrets | 1° | 1 gon | 1° | 1 gon | 1° | 1 gon |
| Stativfäste | 5/8" | 5/8" | 5/8" | 5/8" | 5/8" | 5/8" |
| Vikt enligt EPTA-Procedure01:2014 | 1,5 kg | 1,5 kg | 1,5 kg | 1,5 kg | 1,5 kg | 1,5 kg |
| Skyddsklass | IP 54 (damm- och stänkvattenskyddad) | |||||
För entydig identifiering av ditt mätinstrument finns serienumret (15) på typskylten.
Drift
- Kontrollera mätinstrumentets nivellerings- och indikeringsnoggrannhet innan arbetet påbörjas och efter en längre transport av mätinstrumentet.
▶ Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat igen efter stora temperatursvängningar innan du använder det. Vid
extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik att utsätta mätinstrumentet för stötar eller fall. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 41).
Placera mätinstrumentet i medföljande väska om det ska transporteras en längre sträcka (t. ex. i bil). Kontrollera att mätinstrumentet har korrekt position i väskan. Vid placering i väskan spärras kompensatorn, eftersom den kan komma till skada vid kraftiga rörelser.
Ställa upp/rikta in mätinstrumentet
Montering på stativet
Ställ stativet stabilt och säkrat mot att välta eller glida. Sätt mätinstrumentet med stativfästet (13) på stativets gånga och skruva fast mätinstrumentet med stativets fästskruv. Rikta grovt in stativet.
Under kortare sträckor kan mätinstrumentet bäras medan det är monterat på stativet. För att inte skada mätinstrumentet måste stativet hållas lodrätt under transport och får t.ex. inte bäras över axeln.
Rikta in mätinstrumentet
Rikta in mätinstrumentet med hjälp av fotskruvarna (12) så att luftbubblan befinner sig i mitten av den runda libellen (7).
Försätt luftbubblan i en position mitt emellan dessa båda skruvar genom att vrida de båda fotskruvarna A och B. Vrid därefter den tredje fotskruven C tills luftbubblan befinner sig i mitten av den runda libellen.
Efter inställning av den runda libellen kommer kvarstående avvikelser från vågrätt att utjämnas av kompensatorn.
Kontrollera regelbundet under arbetet (t.ex. genom att se på libellytan (3)) om luftbubblan fortfarande befinner sig i mitten av den runda libellen.
Centrera mätinstrumentet över en punkt på golvet
Centrera mätinstrumentet över en punkt på golvet vid behov. Häng lodet (20) på stativets fästskruv. Rikta in mätinstrumentet över en punkt på golvet antingen genom att förskjuta mätinstrumentet på stativet eller genom att justera stativet.
Fokusera kikaren
Ta av skyddskåpan från objektivet (1).

Rikta in kikaren på ett ljust föremål eller håll ett vitt pappersark framför objektivet (1). Vrid okularet (6) tills hårkorset är skarpt och mörkt svart.
Rikta in kikaren på nivelleringskanten, eventuellt med visiret (2). Vrid på fokusreglaget (16) tills nivelleringskantens delningsfält syns tydligt. Rikta in hårkorset exakt efter nivelleringskantens mitt genom att vrida på sidoindrivningen (14).
Om kikaren är korrekt fokuserad ska hårkorset och bilden på nivelleringskanten inte förskjutas i förhållande till varandra när ögat rör sig bakom okularet.
Mätfunktioner
Ställ alltid in nivelleringskanten exakt lodrätt. Rikta in det inriktade och fokuserade mätinstrumentet på nivelleringskanten så att hårkorset ligger på mitten av nivelleringskanten.
Läsa av höjden

Läs av höjden på nivelleringskanten vid hårkorsets mittersta streck. Höjd som uppmätts i bilden: 1,195 m.
Mäta avständ

Centrera mätinstrumentet över den punkt från vilken avständet ska mätas.
Läs av höjden på nivelleringskanten vid härkorsets övre och undre streck. Multiplicera differensen mellan de båda höjderna med 100 för att få avständet från mätinstrumentet till nivelleringskanten.
Avständ som uppmätts i bilden: (1,347 m - 1,042 m) x 100 = 30,5 m.
Mäta vinkeln
Centrera mätinstrumentet över den punkt från vilken vinkeln ska mätas.



Rikta in mätinstrumentet till punkten A. Vrid horisontalkretsen (10) med nollpunkten till avläsningsmarkeringen (9). Rikta därefter mätinstrumentet mot punkt B. Läs av vinkeln mot avläsningsmarkeringen (9). GOL 20 D/GOL 26 D/GOL 32 D: uppmätt vinkel i exemplet: 45°.
GOL 20 G/GOL 26 G/GOL 32 G: uppmätt vinkel i exemplet: 45 gon.
Precisionskontroll av mätinstrumentet
Kontrollera mätinstrumentets nivellerings- och indikeringsnoggrannhet innan arbetet påbörjas och efter en längre transport av mätinstrumentet.
Kontrollera rund libell
Rikta in mätinstrumentet med hjälp av fotskruvarna (12) så att luftbubblan befinner sig i mitten av den runda libellen (7).
Vrid kikaren i 180°. Om luftbubblan inte längre befinner sig i mitten av den runda libellen (7) måste libellen justeras.
42 | Svensk
Efterjustera den runda libellen

Förskjut luftbubblan i den runda libellen (7) genom att vrida fotskruven (12) till en positionen i mitten mellan kontrollens ändposition och mitten.

Använd insexnyckeln (17) för att vrida justeringsskruvarna (11) tills luftbubblan befinner sig i mitten av den runda libellen.
Kontrollera den runda libellen genom att vrida kikaren i 180°. Upprepa justeringen vid behov eller kontakta Bosch kundtjänst.
Kontrollera kompensatorn
Mät höjden vid en referenspunkt efter inriktning och fokusering av mätinstrumentet. Tryck sedan in läsknappen (8) på kompensatorn och släpp den igen. Mät höjden vid referenspunkten igen.
Om höjderna inte stämmer överens, låt Bosch kundtjänst reparera mätinstrumentet.
Kontrollera hårkorset
Du behöver en mätsträcka på ca. 30 m för att utföra kontrollen. Ställ mätinstrumentet i mitten och nivelleringskanterna A och B i båda ändar av mätsträckan.

Läs av höjden på båda nivelleringskanter efter inriktning och fokusering av mätinstrumentet. Beräkna differensen d mellan höjden a 1 på nivelleringskanten A och höjden b 1 på nivelleringskanten B.
Exempel:
a1=1,937m
b1=1,689m
a1-b1=1,937m-1,689m=0,248m=d

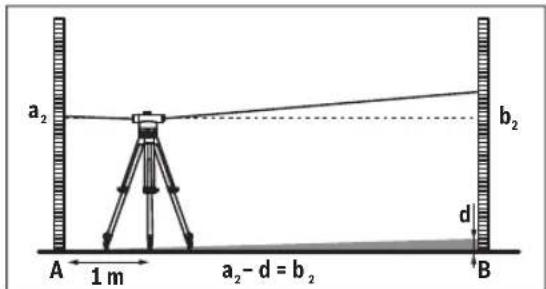

Ställ upp mätinstrumentet på ca. 1 m avständ från nivelleringskanten A. Läs av höjden a 2 på nivelleringskanten A efter inriktning och fokusering av mätinstrumentet.
Dra av tidigare beräknat värde d från uppmätt höjd a2 för att få börvärdet för höjden b2 på nivelleringskanten B.
Mät höjden b 2 på nivelleringskanten B. Om uppmätt värde avviker med mer än 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) resp. 2 mm (GOL 32 D/G) från beräknat börvärde måste hårkorset efterjusteras.
Exempel:
a2=1,724m
d = 0,248 m
a2-d=1,724m-0,248m=1,476m
GOL 20 D/G: höjden b₂ måste vara 1,476 m ± 6 mm vid mätningen.
GOL 26 D/G: höjden b₂ måste vara 1,476 m ± 3 mm vid mätningen.
GOL 32 D/G: höjden b₂ måste vara 1,476 m ± 2 mm vid mätningen.
Skruva av okularlocket (4). Använd inställningsstiftet (18) för att vrida justeringsskruven (5) med- resp. motsols tills mätningen på nivelleringskanten B uppnår börvärdet för höjden b 2 .
Skruva på okularlocket (4) igen.
Exempel:
Vid mätning av b₂ måste värdet 1,476 m ställas in.
Kontrollera hårkorset igen. Upprepa justeringen vid behov eller kontakta Bosch kundtjänst.
Underhåll och service
Underhåll och rengöring
Förvara och transportera endast mätinstrumentet i medföljande skyddsväska.
Håll alltid mätinstrumentet rent.
Sänk inte ner mätinstrumentet i vatten eller andra vätskor.
Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.
Var särskilt försiktig vid hantering av linserna. Ta endast bort damm med en mjuk pensel. Berör inte linsen med fingret.
Låt mätinstrumentet och väskan torka helt innan förvaring. I väskan finns en påse med torkmedel som binder fukt. Byt ut påsen med torkmedel regelbundet.
Skicka in mätinstrumentet i skyddsväskan om det behöver repareras.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.
Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
