ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Khaki X-Wind Hamilton

Εισαγωγή Φροντίδα και Συντήρησ

Συγχαρητήρια.

Η Hamilton διακατέχεται από χαρά που διαλέξατε ένα ρολοϊ από τη συλλογή της. Έχετε αποκτήσει ένα μικρό τεχνολογικό θαύμα το οποίο θα σας υπηρετήσει πιστά για πολλά χρόνια. Για την κατασκευή του χρησιμοποιή-θηκαν οι πλέον προηγμένες τεχνολογίες, υποβλήθηκε δε σε αυστηρούς ελέγχους πριν από την είσοδό του στην αγορά.

Επεξήγηση των εικόνων

① Ωροδείκτης
② Λεπτοδείκτης
③ Δευτερολεπτοδείκτης
④ Μετρητής 60 δευτερολέπτων
⑤ Μετρητής 30 λεπτών
⑥ Μετρητής 12 ωρών
⑦ Ημερομηνία/Ημέρα
⑧ Εξωτερική περιστροφική στεφάνη
⑨ Επάνω εσωτερική περιστροφική στεφάνη
⑩ Κάτω εσωτερική περιστροφική στεφάνη
A Κορώνα ρύθμισης: ώρας/ημερομηνίας/ημέρας
Β Κουμπί έναρξης/διακοπής λειτουργίας του χρονογράφου
© Κουμπί μηδενισμού του χρονογράφου
D Κορώνα ρύθμισης: στεφάνη 9
Ε Κορώνα ρύθμισης: στεφάνη 10

Συστάσεις

• Όπως όλα τα μικρο-μηχανικά όργανα ακριβείας, το ρολόι Hamilton θα πρέπει να ελέγχεται τουλάχιστον κάθε δύο χρόνια. Εμπιστευτείτε το ρολόι σας σε ένα εξουσιοδοτημένο κέντρο επισκευής της Hamilton ή σε οποιοδήποτε άλλο επαγγελματικό κέντρο σέρβις ρολογιών.
  • Για να παραμείνει το ρολόι σας αδιάβροχο, βεβαιωθείτε ότι σε κάθε έλεγχο εξετάζεται & υποβάλλεται σε δοκιμές το σύστημα αδιαβροχοποίησης.
• Μην κινείτε την κορώνα όταν είστε μέσα στο νερό.
• Ξεπλύνετε το ρολόι σας με γλυκό νερό σε περίπτωση που το βουτήξετε σε θαλασσινό νερό.
• Στεγνώστε το ρολόι σας όταν βραχεί.
• Κάθε φορά που ανοίγεται η κάσα του, το ρολόι θα πρέπει να ελέγχεται ως προς την αδιαβροχοποίησή του από εξουσιοδοτημένο πωλητή Hamilton ή από οποιοδήποτε άλλο επαγγελματικό κέντρο σέρβις ρολογιών.

Αντοχή στο νερό

Η αντοχή του ρολογιού σας στο νερό αναγράφεται στην πλάτη της κάσας.

Ισοδύναμες τιμές αντοχής στο νερό και πίεσης που χρησιμοποιούνται στις αγγλοσαξονικές χώρες:

Μονάδα μέτρησης Διαθέσιμες κατηγορίες αντοχής στο νερό
atm (υπερπίεση) 3 5 10 20 100
psi 44 72,5 145 290 1450
ft * (πόδια)	100 165 330	660 3300

Ισοδύναμες τιμές αντοχής στο νερό και πίεσης που χρησιμοποιούνται στην ΕΕ:

Μονάδα μέτρησης Διαθέσιμες κατηγορίες αντοχής στο νερό
bar	3 5 10 20 100
m*	30 50 100 200 1000

* Οι τιμές που δίνονται σε πόδια ή μέτρα εμβύθισης σε νερό αντιστοιχούν στο βαθμό υπερπίεσης, που εφαρμόστηκε κατά τις δοκιμές, σύμφωνα με το πρότυπο ISO 22810.

Δερμάτινα λουράκια

Η Hamilton σας συνιστά να ακολουθήσετε τα παρακάτω βήματα προκειμένου το δερμάτινο λουράκι να διατηρηθεί σε καλή κατάσταση όσο το δυνατόν περισσότερο:

• Αποφύγετε να το φέρετε σε επαφή με νερά και υγρασίες έτοι ώστε να προλάβετε αποχρωματισμούς και παραμορφώσεις.
• Αποφύγετε την παρατεταμένη έκθεση στον ήλιο έτοι ώστε να μην ξεθωριάσει το χρώμα του.
• Μην ξεχνάτε ότι το δέρμα είναι διαπερατό! Γιαυτό αποφύγετε να το φέρετε σε επαφή με λιπαρές ουσίες και καλλυντικά.
• Εάν έχετε κάποιο πρόβλημα με το δερμάτινο λουράκι σας, σας παρακαλούμε να επικοινωνήσετε με τον πλησιέστερο σε σας αντιπρόσωπο Hamilton.

Μαγνητικά πεδία

Για να αποφύγετε δυσλειτουργίες του ρολογιού σας μην το φέρνετε σε επαφή με μαγνητικά πεδία όπως αυτά των φυσικών μαγνητών, των μεγαφώνων, των κινητών τηλεφώνων, των ψυγείων κλπ.

Οδηγίες Λειτουργίας

Μηχανισμός

Το ρολόι σας διαθέτει αυτόματο μηχανισμό. Ο μηχανισμός του ρολογιού περιλαμβάνει μια ταλαντούμενη μάζα που κουρδίζει το ελατήριο μέσω της κίνησης του καρπού σας.

Η αυτονομία ενέργειας είναι 60 ώρες περίπου.

Αν παραστεί ανάγκη, ο μηχανισμός μπορεί να κουρδιστεί χειροκίνητα, αρκεί να περιστρέψετε δεξιόστροφα την κορώνα 30 φορές στη θέση (I).

Μπορείτε να θαυμάσετε πόσο όμορφος είναι ο μηχανισμός χάρη στο διαφανή πυθμένα της κάσας.

Το ρολόι Hamilton Khaki Automatic X-Wind διαθέτει τρεις βιδωτές κορώνες και δύο κομβία πίεσης.

Σημαντικό: Για να διασφαλίσετε τη στεγανότητα του ρολογιού σας ύστερα από κάθε ρύθμιση, ξαναβιδώνετε πάντοτε τις κορώνες A, D και E στη θέση (0).

Ρύθμιση της ώρας

1. Ξεβιδώστε την κορώνα ρύθμισης Ⓐ.
2. Τραβήξτε την κορώνα τελείως προς τα έξω, μέχρι τη θέση (III).
3. Ρυθμίστε την ώρα στρέφοντας την κορώνα προς την επιθυμητή κατεύθυνση.
4. Πιέστε την κορώνα πλήρως πίσω στη θέση της και βιδώστε την ξανά.

Ρύθμιση της ημερομηνίας / ημέρας

1. Ξεβιδώστε την κορώνα ρύθμισης Ⓐ.
2. Τραβήξτε προς τα έξω την κορώνα, μέχρι την ενδιάμεση θέση (Ⅱ).
3. Στρέψτε την κορώνα αντίθετα προς τη φορά των δεικτών του ρολογιού μέχρι να εμφανιστεί η επιθυμητή ημερομηνία, ή σύμφωνα με τη φορά των δεικτών του ρολογιού, για τη ρύθμιση της ημέρας. Παρακαλούμε μην πραγματοποιείτε αυτή τη ρύθμιση μεταξύ 20:00 και 02:00 (8 μ.μ. και 2 π.μ.).

Λειτουργίες του χρονογράφου

Απλή ή αθροιστική χρονομέτρηση

1. Πιέστε το κουμπί Ⓑ: ο χρονογράφος ξεκινά.
2. Πιέστε ξανά το κουμπί Ⓑ: ο χρονογράφος σταματά, ο χρόνος που έχει παρέλθει ή ο πρώτος μερικός χρόνος επισημαίνεται από τους δείκτες των μετρητών ④, ⑤ και ⑥.
3. Επαναλάβετε αυτά τα δύο βήματα για κάθε μερικό χρόνο. Στο τέλος του τελευταίου βήματος, ο χρονογράφος δείχνει το συνολικό χρόνο όλων των βημάτων.
4. Πιέστε το κουμπί © για να μηδενίσετε τους μετρητές.

Οδηγίες Λειτουργίας

Πλάγιος άνεμος (Crosswind)

To Khaki X-Wind είναι εξοπλισμένο με υπολογιστή γωνίας εκτροπής, που επιτρέπει στους πιλότους να υπολογίζουν και να καταγράφουν με ακρίβεια τους πλάγιους ανέμους που πρόκειται να συναντήσουν κατά την προγραμματισμένη πτήση τους.

1. Τοποθετήστε το κόκκινο βέλος της άνω εσωτερικής περιστροφικής στεφάνης ⑨ στη θέση ώρα 12, με ρύθμιση από την κορώνα D. Ρυθμίστε τη κάτω εσωτερική περιστροφική στεφάνη ⑩ στις 0°, με ρύθμιση από την κορώνα E.

10 12 9 10 11 1 4 2 30 ⑨ R: 10000000000000000000000000000000000000000000000000000000000000000000000000000

1. Πληροφορηθείτε για την ταχύτητα και τη διεύθυνση του ανέμου είτε από τον πύργο ελέγχου είτε από το μετεωρολογικό χάρτη.

15 16 17 9

Π.χ. Ταχύτητα ανέμου: 40 mph Διεύθυνση ανέμου: 70°

Με την άνω εσωτερική περιστρεφόμενη στεφάνη ⑨, τοποθετήστε την ένδειξη της διεύθυνσης ανέμου (70) στο ειδικό παράθυρο (ρύθμιση από την κορώνα D).

1. Ρυθμίστε την εξωτερική περιστρεφόμενη στεφάνη ⑧ έτσι, ώστε απέναντι από το κόκκινο βέλος να τοπο-θετείται η ένδειξη του ενός δεκάτου της ταχύτητας του αεροσκάφους.

17 18 19 5° 20° 15° 70° 6° for CR AIR SPEED

Π.χ. Ταχύτητα αεροσκάφους: 180 mph - ένδειξη = 18.

1. Από τη γεωγραφική θέση (γεωγραφικό μήκος, υπολογίστε τη μαγνητική απόκλιση του αεροσκάφους: Η απόκλιση (Var) εξαρτάται από την τρέχουσα θέση (στίγμα), η οποία μπορεί να προσδιοριστεί από έναν αεροπορικό χάρτη.

Π.χ. Γεωγραφική θέση (γεωγραφικό μήκος): 30°

Απόκλιση (Var): 10°

Μαγνητική απόκλιση: 30° + 10° = 40°

Tn: Γεωγραφικός Βορράς | Mn: Μαγνητικός Βορράς | Var: Απόκλιση

Tn Mn ↑ 40° 30° Var10°W

Αν η απόκλιση (Var) είναι προς τη Δύση, προστίθεται στην εκφρασμένη σε μοίρες γεωγραφική θέση για να προκύψει η μαγνητική απόκλιση.

Π.χ. 30° + 10° = 40°

Tn Mn ~15° 30° Var15°E

Αν η απόκλιση (Var) είναι προς την Ανατολή, αφαιρείται από την εκφρασμένη σε μοίρες γεωγραφική θέση για να προκύψει η μαγνητική απόκλιση. Π.χ. 30° - 15° = 15°

1. Υπολογισμός της γωνίας πλάγιου ανέμου (Crosswind Angle).

Π.χ. Διεύθυνση ανέμου: 70°

Μαγνητική απόκλιση αεροσκάφους: 40°

Γωνία πλαγίου ανέμου: 70° - 40° = 30° (αντίθετος μετωπικός άνεμος)

N M' J' H' N S

70^ - 40^ = 30^

αντίθετος άνεμος (Headwind)

70° αντίθετος άνεμος (Headwind)

Οδηγίες Λειτουργίας

1. Υπολογισμός του πλαγίου ανέμου:

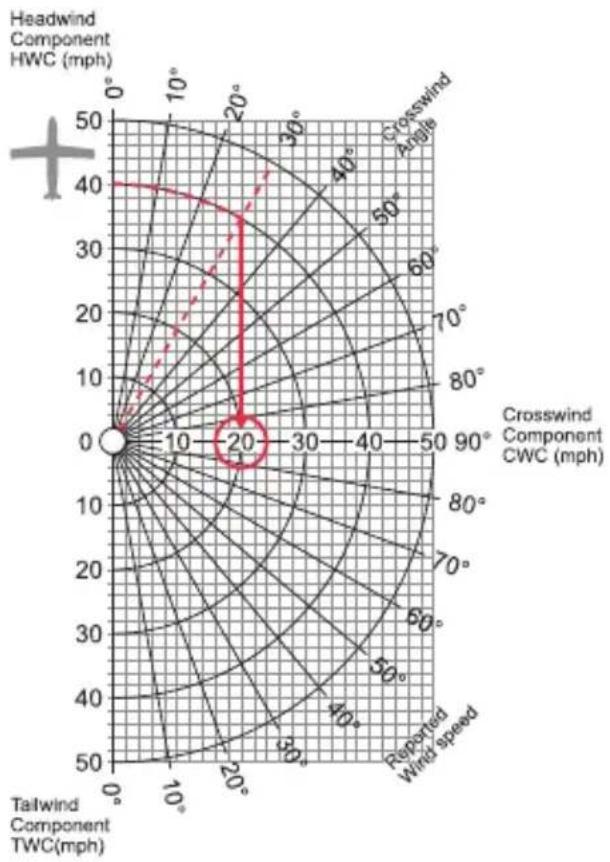

Με χρήση του διαγράμματος (πλαστική κάρτα), καθορίστε το σημείο τομής της ταχύτητας ανέμου (συνιστώσα αντίθετου/ούριου ανέμου - Head/Tailwind Component) και της γωνίας πλαγίου ανέμου (Crosswind Angle).

Με κάθετο από το σημείο τομής, διαβάστε στον οριζόντιο άξονα την τιμή της συνιστώσας πλαγίου ανέμου (Crosswind Component).

Π.χ. Συνιστώσα αντίθετου ανέμου (Headwind Component): 40 mph Γωνία πλαγίου ανέμου (Crosswind Angle): 30°

Συνιστώσα πλαγίου ανέμου (Crosswind Component): 20 mph

INSTRUCTION MANUAL 37

1. Υπολογισμός της γωνίας εκτροπής:

Βρείτε την ένδειξη της συνιστώσας πλαγίου ανέμου (20) στην εξωτερική περιστρεφόμενη στεφάνη ⑧ και διαβάστε την τιμή της γωνίας εκτροπής στην εσωτερική στεφάνη ⑨.

Π.χ. Γωνία εκτροπής: περίπου 6,5°

20 for CROSSWIND 6.5°

1. Υπολογισμός διορθωμένης θέσης:

Αν ο άνεμος πνέει από τα δεξιά, προσθέστε τη γωνία εκτροπής στη μαγνητική απόκλιση.

Αν ο άνεμος πνέει από τα αριστερά, αφαιρέστε τη γωνία εκτροπής από τη μαγνητική απόκλιση.

Π.χ. Διορθωμένη θέση: 40° + 6,5° = 46,5°

Για απομνημόνευση, χρησιμολοιήστε την κορώνα Ε για την ένδειξη της διορθωμένης θέσης (46,5°) στην κάτω εσωτερική περιστρεφόμενη στεφάνη ⑩.

E 16 17 18 19 20 21 22 23 24 25 30° 25° 20° 5° for CROSS WIND 7° 7.5° 8° 8.5° 10 0
