MANUALE UTENTE Khaki X-Wind Hamilton

Introduzione Cura e manutenzione

Congratulazioni.

Hamilton vi ringrazia per aver scelto un orologio della sua collezione. Avete acquistato una piccola meraviglia tecnologica sulla quale potrete fare affidamento per molti anni. Nel corso della sua realizzazione sono state applicate le tecnologie più avanzate ed è stato sottoposto a rigorosi controlli prima che ne fosse autorizzata la vendita.

Legenda illustrazioni

① Lancetta delle ore
② Lancetta dei minuti
③ Piccoli secondi
④ Contatore dei 60 secondi
⑤ Contatore dei 30 minuti
⑥ Contatore delle 12 ore
⑦ Data/Giorno
⑧ Lunetta girevole esterna
⑨ Lunetta girevole interna superiore
⑩ Lunetta girevole interna inferiore
Corona di regolazione: ora/data/giorno
B Pulsante di avvio/arresto del cronografo
© Pulsante di azzeramento del cronografo
Corona di regolazione: lunetta ⑨
E Corona di regolazione: lunetta 10

Raccomandazioni

• Come tutti gli strumenti meccanici di precisione, l'orologio Hamilton dovrebbe essere revisionato almeno ogni due anni. Si raccomanda di far revisionare l'orologio soltanto ad un centro di riparazione Hamilton autorizzato o ad altro servizio professionale. Per mantenere l'impermeabilità dell'orologio, assicurarsi che ad ogni revisione siano controllate le guarnizioni di tenuta.
  • Non muovere la corona quando si è in acqua.
• Sciacquare l'orologio con acqua dolce dopo le immersioni in mare.
• Asciugarlo quando si bagna.
• Ogni volta che si apre la cassa, far controllare l'impermeabilità dell'orologio da un distributore autorizzato Hamilton o altro servizio professionale.

Impermeabilità

L'impermeabilità dell'orologio è indicata sul fondello. Impermeabilità e pressione equivalente utilizzate nei paesi anglosassoni:

Unità di misura Categorie di impermeabilità disponibili
atm (sovrapressione) 3 5 10 20 100
psi 44 72,5 145	290	1450
ft * (piedi)	100	165	330	660	3300

Impermeabilità e pressione equivalente utilizzate nei paesi in cui vige il sistema metrico decimale:

Unità di misura Categorie di impermeabilità disponibili
bar	3 5 10 20 100
m*	30	50	100	200	1000

* I valori indicati in piedi o metri di immersione in acqua sono equivalenti al grado di sovrapressione applicato durante le prove conformemente alla norma ISO 22810.

Cinturini in pelle

Per mantenere a lungo in buone condizioni il vostro cinturino in pelle, Hamilton raccomanda di attenersi alle seguenti indicazioni:

• Evitate il contatto con acqua e umidità per prevenire scolorimenti e deformazioni.
• Evitate l'esposizione prolungata alla luce del sole per evitare che il colore sbiadisca.
• Non dimenticatevi che la pelle è permeabile! Quindi evitate il contatto con sostanze oleose e prodotti cosmetici.
• In caso di problemi al vostro cinturino in pelle, per favore contattate il rivenditore Hamilton più vicino.

Campi magnetici

Per evitare il malfunzionamento del vostro orologio evitate che venga a contatto con campi magnetici tipo quelli di calamite, altoparlanti, telefoni cellulari, frigoriferi, ecc.

Istruzioni per l'uso

Movimento

Questo orologio è dotato di movimento automatico. Il meccanismo dell'orologio contiene una massa oscillante che carica l'orologio grazie al movimento del polso.

La riserva di carica è di circa 60 ore.

All'occorrenza, il movimento può essere caricato manualmente ruotando 30 volte in senso orario la corona in posizione (I).

La bellezza del meccanismo può essere ammirata grazie al fondello trasparente della cassa.

Il modello Khaki Automatic X-Wind della Hamilton è dotato di tre corone a vite e due pulsanti.

Importante: per preservare l'impermeabilità dell'orologio, dopo ogni regolazione occorre sempre riportare le corone A, D, e E in posizione (0).

Regolazione dell'ora

1. Svitare la corona di regolazione Ⓐ.
2. Estrarla completamente fino a raggiungere la posizione (III).
3. Regolare l'ora girando la corona nella direzione desiderata.
4. Spingere a fondo la corona e poi riavvitarla.

Regolazione della data / del giorno

1. Svitare la corona di regolazione A.
2. Estrarre la corona fino a raggiungere la posizione intermedia (II).
3. Ruotare la corona in senso antiorario fino a quando appare la data desiderata, in senso orario per il giorno desiderato. Si raccomanda di non eseguire questa operazione tra le 20:00 e le 02:00 (8 di sera, 2 del mattino).
4. Spingere a fondo la corona e poi riavvitarla.

Funzioni del cronografo

Cronometraggio semplice o cumulativo

1. Premere il pulsante Ⓑ: il cronometro si avvia.
2. Premere nuovamente il pulsante B: il cronografo si arresta, il tempo trascorso, o il primo tempo parziale, viene indicato dalle lancette dei contatori ④, ⑤ e ⑥.
3. Ripetere queste due fasi per ogni tempo parziale. Al termine dell'ultima fase, il cronografo indica il tempo cumulativo di tutte le fasi.
4. Premere il pulsante Ⓐ per azzerare i contatori.

Istruzioni per l'uso

Vento al traverso (Crosswind)

Il Khaki X-Wind è dotato di una calcolatrice dell'angolo di deriva che consente ai piloti di calcolare e registrare esattamente i venti laterali che incontreranno durante il volo programmato.

1. Girando la corona Ⓓ posizionare la freccia rossa della lunetta girevole interna superiore Ⓓ sulle ore 12.

Girando la corona E posizionare la lunetta girevole interna inferiore ⑩ su 0°.

10 11 12 1 2 30 9

90 10 5° 20° 15° MA SPEED 12 10

1. Ricavare la velocità e la direzione del vento dalla torre di controllo o dalla carta del tempo.

Es. Velocità del vento: 40 mph

Direzione del vento: 70°

Girando la corona Ⓓ indicare la direzione del vento (70) nella finestrella della lunetta girevole interna superiore ⑨.

15 16 17 9 for CROSS-WIM

1. Regolare la lunetta girevole esterna ⑧ in modo che davanti alla freccia rossa appaia un decimo della velocità del velivolo.

Es. Velocità del velivolo: 180 mph – indicare 18.

17 18 19 5° 20' 15" 5 AIR SPEED 6° for CR 8

1. Dal polo nord geografico calcolare il polo nord magnetico del velivolo. La declinazione magnetica (Var) dipende dalla località in cui ci si trova e può essere determinata dalla carta aeronautica.

Es. Polo nord geografico: 30°

Declinazione magnetica (Var): 10°

Polo nord magnetico: 30^ + 10^ = 40^

Tn: Nord vero | Mn: Nord magnetico | Var: Declinazione magnetica

Tn Mn ↑ 40° 30° Var10°W

Se la declinazione magnetica (Var) è verso ovest, si aggiunge al polo nord geografico per ottenere il polo nord magnetico.

$$ \mathrm{Es.} 3 0 ^ {\circ} + 1 0 ^ {\circ} = 4 0 ^ {\circ} $$

Tn Mn -15° 30° Var15°E

Se la declinazione magnetica (Var) è verso est, viene sottratta dal polo nord geografico per ottenere il polo nord magnetico.

$$ \text { Es. } 3 0 ^ {\circ} - 1 5 ^ {\circ} = 1 5 ^ {\circ} $$

1. Calcolo dell'angolo del vento al traverso (Crosswind Angle)

Es. Direzione del vento: 70°

Polo nord magnetico del velivolo: 40°

Angolo del vento al traverso: 70° - 40° = 30° vento di fronte

$$ \text { vento di fronte } $$

$$ (\text { Headwind }) $$

330° N 70° W + - 280° 5

$$ 1 8 0 ^ {\circ} - (3 3 0 ^ {\circ} - 2 2 0 ^ {\circ}) $$

$$ = 7 0 ^ {\circ} \text { vento di coda } $$

Istruzioni per l'uso

6. Calcolo del vento al traverso

Usando il grafico (carta plastificata) determinare il punto di intersezione fra la velocità del vento (di fronte/di coda) (Headwind/Tailwind Component) e l'angolo al vento (Crosswind Angle).

Dal punto di intersezione, leggere il valore del vento al traverso (Crosswind Component) sull'asse delle ascisse (asse orizzontale).

Es. Velocità del vento (Headwind Component): 40 mph Angolo al vento (Crosswind Angle): 30°

Vento al traverso (Crosswind Component): 20 mph

INSTRUCTION MANUAL 17

7. Calcolo dell'angolo di deriva:

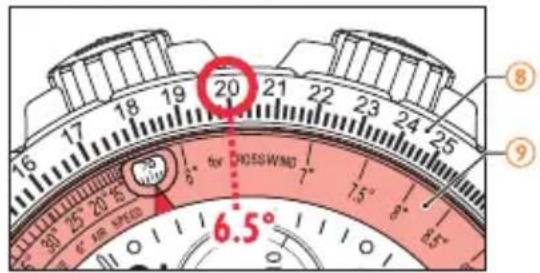

Individuare il vento al traverso (20) sulla lunetta girevole esterna ⑧ e leggere il valore indicato sulla lunetta girevole interna ⑨.

Es. Angolo di deriva: 6,5° circa

20 for CROSSWIND 6.5°

8. Calcolo della correzione della rotta:

Se il vento soffia da destra, sommare l'angolo di deriva al polo nord magnetico.

Se il vento soffia da sinistra, sottrarre l'angolo di deriva dal polo nord magnetico.

Es. Correzione della rotta: 40^ + 6,5^ = 46,5^

Per memorizzare, usare la corona E per indicare la correzione della rotta (46,5°) sulla lunetta girevole interna inferiore ⑩.

E 5° for CROSSWIND 7° 8.5° 10
