Tipo di prodotto	Orologio
Marca	Hamilton
Modello	Khaki Automatic X-Wind
Movimento	Automatico, carica manuale possibile
Riserva di carica	Circa 60 ore
Funzioni principali	Ore, minuti, piccoli secondi, data, giorno, cronografo (60s, 30min, 12h), calcolatrice dell'angolo di deriva (Crosswind)
Impermeabilità	Indicata sul fondo della cassa (per esempio 10 bar / 100 metri)
Cassa	Acciaio inossidabile
Cinturino	Pelle
Corone	3 corone a vite (A, D, E)
Pulsanti	2 pulsanti (B, C)
Fondo della cassa	Trasparente
Manutenzione	Controllo ogni 2 anni, risciacquare con acqua dolce dopo contatto con acqua di mare, evitare campi magnetici, evitare contatto con acqua/umidità per il cinturino in pelle
Riparabilità	Affidare a un concessionario Hamilton o rivenditore professionale

Domande frequenti - Khaki Automatic XWind Hamilton

Come impostare l'ora sull'orologio Hamilton Khaki Automatic X-Wind?

Svitare la corona A. Estrarla completamente in posizione (III). Girare la corona nella direzione desiderata per regolare l'ora. Riavvitare la corona.

Come regolare la data e il giorno?

Svitare la corona A. Estrarla in posizione intermedia (II). Girare in senso antiorario per la data e in senso orario per il giorno. Evitare tra le 20:00 e le 2:00. Riavvitare la corona.

Come usare il cronografo?

Premere il pulsante B per avviare. Premere di nuovo per fermare. Leggere il tempo sui contatori (60s, 30min, 12h). Premere C per azzerare.

Come caricare manualmente l'orologio?

Girare la corona A in posizione (I) in senso orario circa 30 volte.

Qual è la riserva di carica dell'orologio?

La riserva di carica è di circa 60 ore quando il movimento è completamente carico.

Come usare la funzione Crosswind per calcolare il vento laterale?

Posizionare la freccia rossa della lunetta interna superiore sulle 12. Regolare la lunetta inferiore su 0. Inserire la direzione del vento tramite la corona D, poi la velocità dell'aereo sulla lunetta esterna. Calcolare l'angolo al vento, quindi usare l'abaco per trovare la componente di vento laterale. Leggere l'angolo di deriva sulla lunetta interna.

L'orologio Hamilton Khaki Automatic X-Wind è impermeabile?

Sì, l'impermeabilità è indicata sul fondo della cassa (es. 10 bar/100 m). Per preservare l'impermeabilità, avvitare sempre le corone dopo l'uso e far controllare le guarnizioni durante i controlli periodici.

Come mantenere il cinturino in pelle?

Evitare il contatto con acqua, umidità, grassi e cosmetici. Evitare l'esposizione prolungata al sole per prevenire lo scolorimento.

Cosa fare in caso di malfunzionamento dell'orologio?

Affidare l'orologio a un concessionario Hamilton autorizzato o a un rivenditore professionale. Non aprirlo da soli per preservare l'impermeabilità.

Come regolare la lunetta interna per la funzione Crosswind?

Usare la corona D per la lunetta interna superiore e la corona E per la lunetta interna inferiore. Girare per allineare i riferimenti necessari secondo i calcoli.

MANUALE UTENTE Khaki Automatic XWind Hamilton

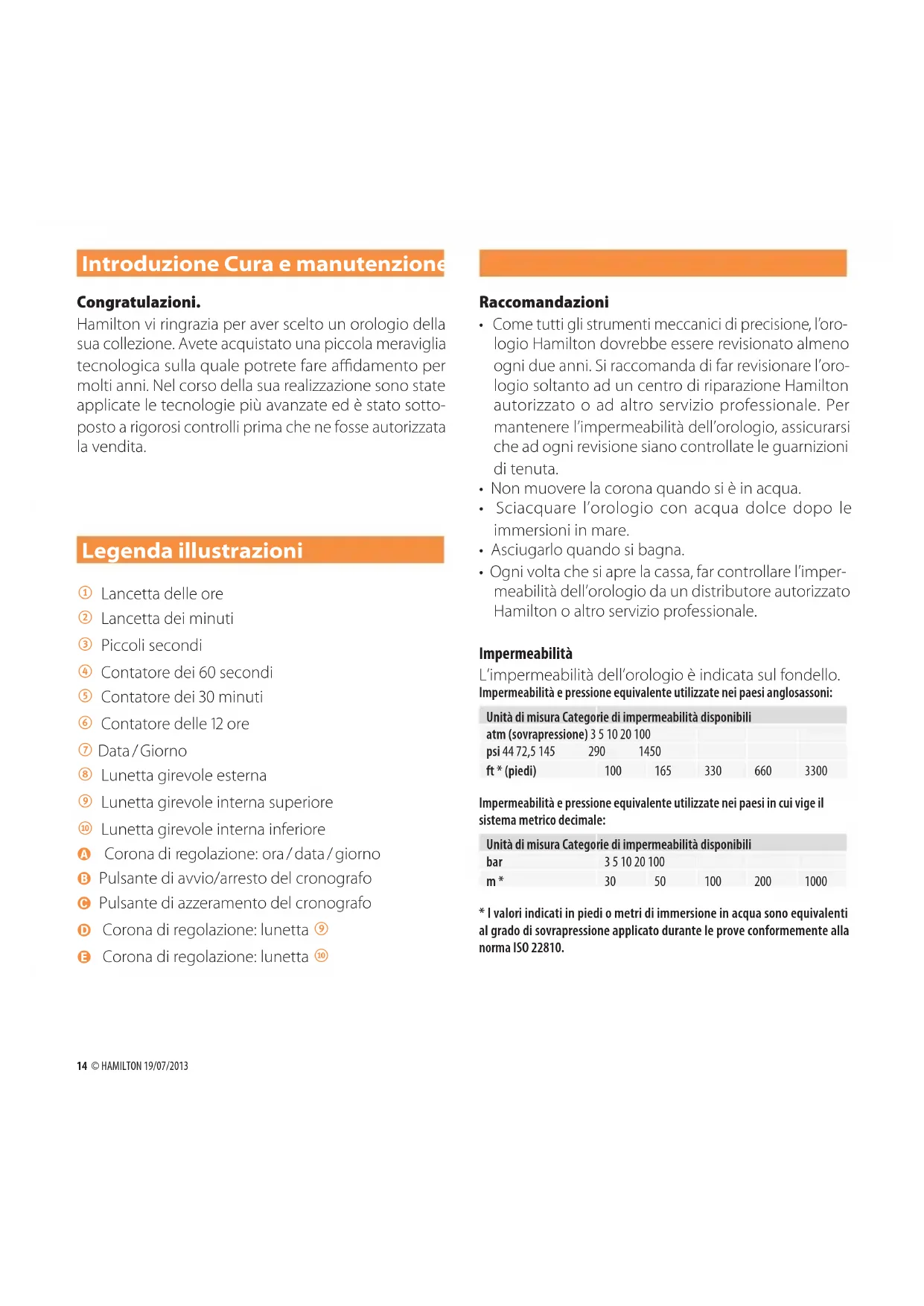

Introduzione Cura e manutenzione

Congratulazioni.

Hamilton vi ringrazia per aver scelto un orologia della sua colazione. Avete acquistato una piccola meraviglia technologica sulla quale potrete fare affidavitamento per molti anni. Nel corso della sua realizzazione sono state applicate le technologie più avanzate ed è stato sotto-posto a rigorosi controli prima che ne fosse autorizzata la vendita.

Legenda illustrazioni

① Lancetta delle ore
② Lancetta dei minuti
③ Piccoli secondi
Contatore dei 60 secondi
⑤ Contatore dei 30 minuti
Contatore delle 12 ore
⑦ Data/Giorno
Lunetta girevole esterna
Lunetta girevole interna superiore
Lunetta girevole interna inferiore
Corona di regolazione: ora/data/giorno
Pulsante di avvio/arresto del cronografo
Pulsante di azzeramento del cronografo
Corona di regolazione: lunetta
Corona di regolazione: lunetta 10

Raccomandazioni

• Come tutti gli strumenti meccanici di precisione, l'orologio Hamilton dovrebbe essere revisionato almeno anni due anni. Si raccomanda di far revisionare l'orologio soltanto ad un centro di riparazione Hamilton autorizzato o ad altri servizio professionale. Permantere l'impermeabilità dell'orologio, assicurarsi che ad agli revisione siano controllate le guarnizioni di tenuta.
  Non muovere la corona quando si è in acqua.
• Sciacquare l'orologio con acqua dolce après le immersioni in mare.
• Ascuiugarlo quando si bagna.
• Ogni volta che si apré la cassa, far controllare l'impermeabilità dell'orologio da un distributore autorizzato Hamilton o altri servizio professionale.

Impermeabilità

L'impermeabilità dell'orologio è individata sul fondello. Impermeabilità e pressione equivalente utilizzate nei paesi anglosassoni:

Unità di misura Categorie di impermeabilità disponibili
atm (sovrapressione) 3 5 10 20 100
psi 44 72,5 145	290	1450
ft* (piedi)	100	165	330	660	3300

Impermeabilità e pressione equivalente utilizzate nei paesi in cui vige il sistema metrico decimale:

Unità di misura Categoriè di impermeabilità disponibili
bar	3 5 10	20 100
m*	30	50	100	200	1000

• I valori individati in piedi o metri di immersione in acqua sono equivalenti al grado di sovrappressione applicato durante le prove conformmente alla norma ISO 22810.

Cinturini in pelle

Per mantenere a lungo in buone condizioni il vostro cinturino in pelle, Hamilton raccomanda di atteneri alle seguentiindicazioni:

• Evitate il contatto con acqua e umidità per prevenir scoloramenti e deformazioni.
• Evitate l'esposizione prolongata alla luce del sole per evitare che il colore sbiadisca.
• Non dimenticatevi che la pelle è permeabile! Quindi evitate il contatto con sostanje oleose e prodotti cosmetici.
• In caso di problemi al vostro cinturino in pelle, per favore contattate il rivenditore Hamilton più vicino.

Campi magnetici

Per evitare il malfunzionamento del vosto orologio evitate che venga a fatto con campi magnetici tipo quelli di calamite, altoparlanti, Telefoni cellulari, frigoriferi, ecc.

Istruzioni per l'uso

Movimento

Questo orologio è dotato di movimento automatico. Il meccanismo dell'orologio contiene una massa oscillante che carica l'orologio grazie al movimento del polso.

La riserva di carica è di circa 60 ore.

All'occurrezza, il movimento cui èsso caricato manualmente ruotando 30 volte in senso orario la corona in posizione (I).

La bellezza del meccanismo cui si sono ammirata grazie al fondello trasparente della cassa.

Il modello Khaki Automatic X-Wind della Hamilton è dotato di tre corone a vite e due pulsanti.

Importante: per preservare l'impermeabilità dell'orologio, dopo agli regolazione occorre sempre riportare le corone A, D, e E in posizione (0).

Regolazione dell'ora

1. Svitare la corona di regolazione A.
2. Estrarla completeness fino a raggiungere la posizione (III).
3. Regolare l'ora girando la corona nella direzione desiderata.
4. Spingere a fondo la corona e poi riavvitarla.

Regolazione della data / del giorno

1. Svitare la corona di regolazione A.
2. Estrarre la corona bajo raggiungere la posizione intermedia (II).
3. Ruotare la corona in senso antiorario bajo a quando appara la data desiderata, in senso orario per il giorno desiderato. Si raccomanda di non eseguire esta operazione tra le 20:00 e le 02:00 (8 di sera, 2 del mattino).
4. Spingere a fondo la corona e poi riavvitarla.

Funzioni del cronografo

Cronometraggio semplice o cumulative

1. Premere il pulsante B: il cronometro si avvia.
2. Premere nuovamente il pulsante B: il cronografo si arresta, il tempo trascorso, o il primo tempo parziale, viene individato delle lancette dei contatori 4, 5 e 6.
3. Ripetere queste due fasi per agli tempo parziale. Al termine dell'ultima fase, il cronografo indica il tempo cumulativo di tutte le fasi.
4. Premere il pulsante 品 per azzerare i contatori.

Istruzioni per l'uso

Vento al traverso (Crosswind)

Il Khaki X-Wind è dotato di una calcolatrice dell'angolo di derive che consente ai piloti di calculare e registrar esattamente i venti laterali che incontreranno durante il volo programmato.

1. Girando la corona 0 posizionare la freccia rossa della lunetta girevole interna superiore 9 sulle ore 12. Girando la corona 3 posizionare la lunetta girevole interna inferiore 10 su 0^

1. Ricavare la velocità e la direzione del vento alla torre di controllo o alla carta del tempo.

Es. Velocità del vento: 40 mph

Direzione del vento: 70^

Girando la corona dindicare la direzione del vento (70) nella finestrella della lunetta girevole interna superiore 9.

1. Regolare la lunetta girevole esterna 8 in modo che davanti alla freccia rossa appaia un decimo della velocità del velivolo.

Es. Velocità del velivolo: 180 mph - indicare 18.

1. Dal polo nord geografico calculare il polo nord magnetico del velivolo. La declinazione magnetica (Var) dipende alla località in cui ci si trovavepuo essere determinata alla carta aeronautica.

Es. Polo nord geografico: 30^

Declinazione magnetica (Var): 10^

Polo nord magnetico: 30^ + 10^ = 40^

Tn: Nord vero | Mn: Nord magnetico | Var: Declinazione magnetica

Se la declinazione magnetica (Var) è verso ovest, si aggiunge al polo nord geografico per ottener il polo nord magnetico.

$$ E s. 3 0 ^ {\circ} + 1 0 ^ {\circ} = 4 0 ^ {\circ} $$

Se la declinazione magnetica (Var) è
verso est, viene sottratta dal polo nord
geografico per ottenere il polo nord
magnetico.
Es. 30^ - 15^ = 15^

1. Calcolo dell'angolo del vento al traverso (Crosswind Angle)

Es. Direzione del vento: 70^

Polo nord magnetico del velivolo: 40^

Angolo del vento al traverso: 70^ - 40^ = 30^ vento di fronte

$$ 7 0 ^ {\circ} - 4 0 ^ {\circ} = 3 0 ^ {\circ} $$

vento di fronte (Headwind)

$$ 1 8 0 ^ {\circ} - (3 3 0 ^ {\circ} - 2 2 0 ^ {\circ}) $$

= 70^ vento di coda (Tailwind)

$$ 3 6 0 ^ {\circ} - (3 3 0 ^ {\circ} - 4 0 ^ {\circ}) $$

= 70^ vento di fronte (Headwind)

Istruzioni per l'uso

1. Calcolo del vento al traverso

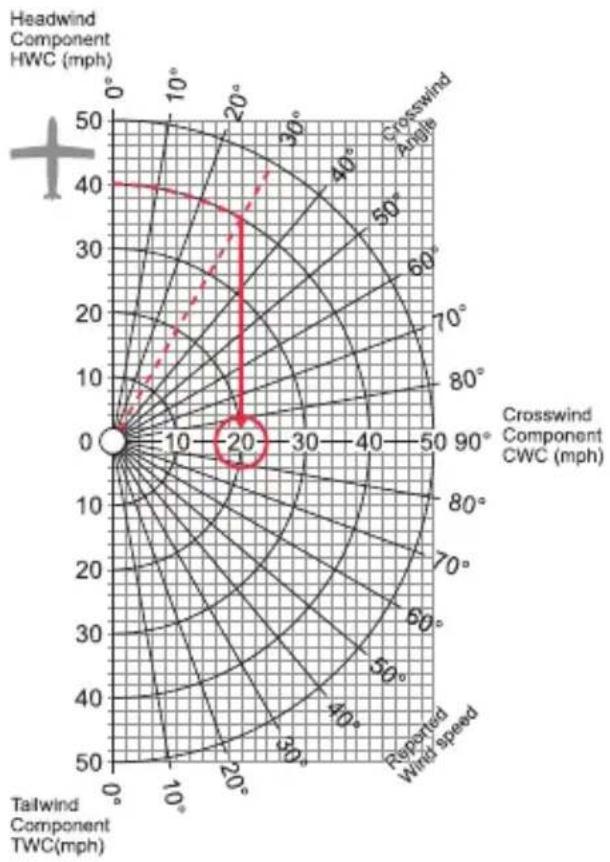

Usando il grafico (carta plastificata) determinare il punto di intersezione fra la velocità del vento (di fronte/di coda) (Headwind/Tailwind Component) e l'angolo al vento (Crosswind Angle).

Dal punto di intersezione, leggere il valore del vento al traverso (Crosswind Component) sull'asse delle ascisse (asse orizzontale).

Es. Velocità del vento (Headwind Component): 40 mph Angolo al vento (Crosswind Angle): 30^

Vento al traverso (Crosswind Component): 20 mph

1. Calcolo dell'angolo di deriva:

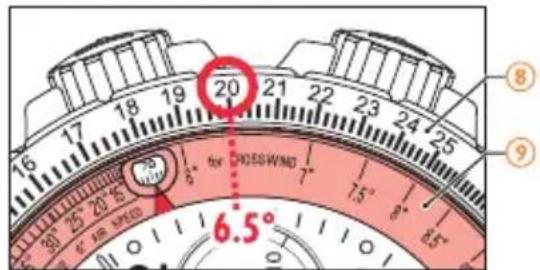

Individuare il vento al traverso (20) sulla lunetta girevole esterna e leggere il valoreindicato sulla lunetta girevole interna 9.

Es. Angolo di deriva: 6,5^ circa

1. Calcolo della correzione della rottà:

Se il vento soffia da destra, sommare l'angolo di deriva al polo nord magnetico.

Se il vento soffia da sinistra, sottrarre l'angolo di derivadal polo nord magnetico.

Es. Correzione della rota: 40^ + 6,5^ = 46,5^

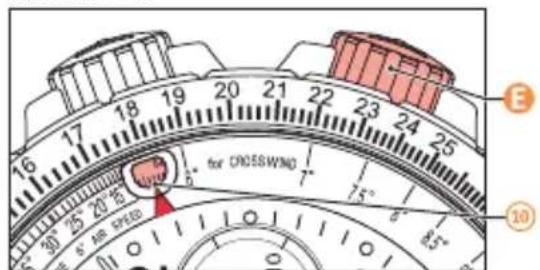

Per memorizzare, usare la corona 電 perindicare la correzione della rottata (46,5^) sullalunetta girevole interna inferiore 10.
