BEDIENUNGSANLEITUNG Khaki Automatic XWind Hamilton

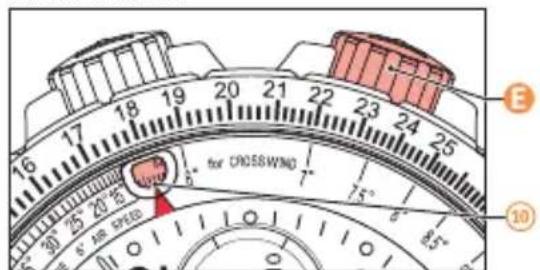

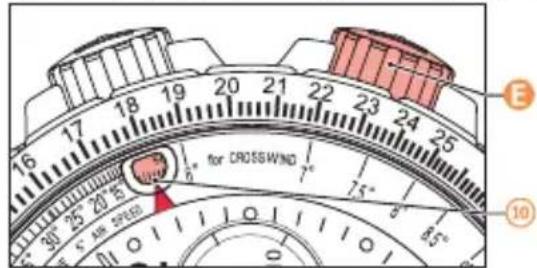

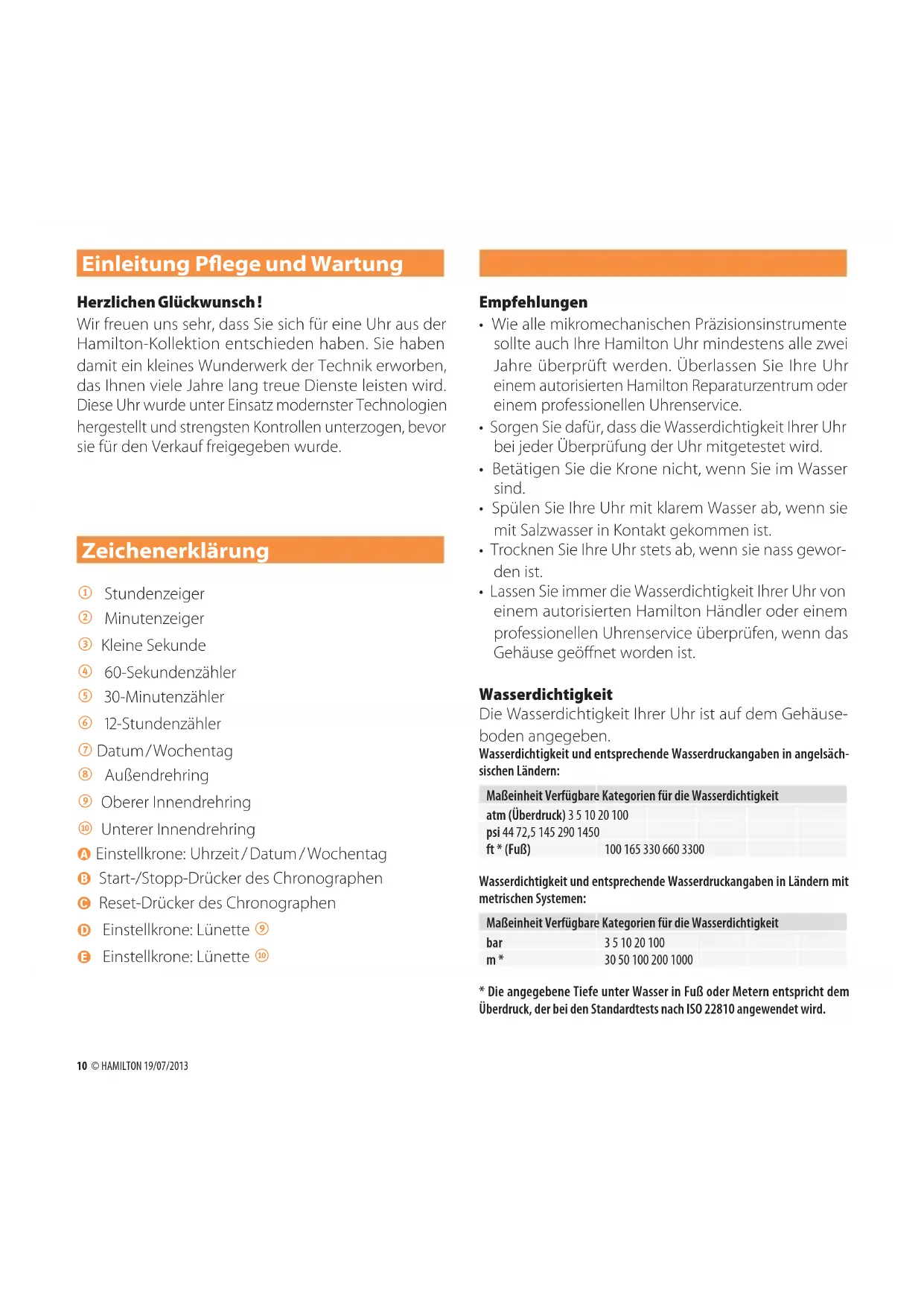

Si le vent vient de droite, additionner l’angle de dérive au cap magnétique. Si le vent vient de gauche, soustraire l’angle de dérive au cap magnétique. Ex. Cap corrigé: 40° + 6,5° = 46,5° A l’aide de la couronne E, indiquer pour mémoire le cap corrigé (46,5°) sur la lunette rotative intérieure inférieure 0. Mode d’emploi10 © HAMILTON 19/07/2013 Einleitung Pege und Wartung Herzlichen Glückwunsch ! Wir freuen uns sehr, dass Sie sich für eine Uhr aus der Hamilton-Kollektion entschieden haben. Sie haben damit ein kleines Wunderwerk der Technik erworben, das Ihnen viele Jahre lang treue Dienste leisten wird. Diese Uhr wurde unter Einsatz modernster Technologien hergestellt und strengsten Kontrollen unterzogen, bevor sie für den Verkauf freigegeben wurde. Zeichenerklärung 1 Stundenzeiger 2 Minutenzeiger 3 Kleine Sekunde 4 60-Sekundenzähler 5 30-Minutenzähler 6 12-Stundenzähler 7 Datum / Wochentag 8 Außendrehring 9 Oberer Innendrehring 0 Unterer Innendrehring A Einstellkrone: Uhrzeit / Datum / Wochentag B Start-/Stopp-Drücker des Chronographen C Reset-Drücker des Chronographen D Einstellkrone: Lünette 9 E Einstellkrone: Lünette 0 Empfehlungen

• Wie alle mikromechanischen Präzisionsinstrumente sollte auch Ihre Hamilton Uhr mindestens alle zwei Jahre überprüft werden. Überlassen Sie Ihre Uhr einem autorisierten Hamilton Reparaturzentrum oder einem professionellen Uhrenservice.

• Sorgen Sie dafür, dass die Wasserdichtigkeit Ihrer Uhr bei jeder Überprüfung der Uhr mitgetestet wird.

• Betätigen Sie die Krone nicht, wenn Sie im Wasser sind.

• Spülen Sie Ihre Uhr mit klarem Wasser ab, wenn sie mit Salzwasser in Kontakt gekommen ist.

• Trocknen Sie Ihre Uhr stets ab, wenn sie nass gewor- den ist.

• Lassen Sie immer die Wasserdichtigkeit Ihrer Uhr von einem autorisierten Hamilton Händler oder einem professionellen Uhrenservice überprüfen, wenn das Gehäuse geönet worden ist. Wasserdichtigkeit Die Wasserdichtigkeit Ihrer Uhr ist auf dem Gehäuse- boden angegeben. Wasserdichtigkeit und entsprechende Wasserdruckangaben in angelsäch- sischen Ländern: Maßeinheit Verfügbare Kategorien für die Wasserdichtigkeit atm (Überdruck) 3 5 10 20 100 psi 44 72,5 145 290 1450 ft * (Fuß) 100 165 330 660 3300 Wasserdichtigkeit und entsprechende Wasserdruckangaben in Ländern mit metrischen Systemen: Maßeinheit Verfügbare Kategorien für die Wasserdichtigkeit bar 3 5 10 20 100 m * 30 50 100 200 1000

• Die angegebene Tiefe unter Wasser in Fuß oder Metern entspricht dem Überdruck, der bei den Standardtests nach ISO 22810 angewendet wird.INSTRUCTION MANUAL 11 Lederarmbänder Damit Ihr Lederarmband so lange wie möglich in gutem Zustand bleibt, empehlt Hamilton, folgende Hinweise zu beachten:

• Vermeiden Sie Kontakt mit Wasser und Feuchtigkeit, um Verfärbungen und Formveränderungen zu verhindern.

• Setzen Sie das Armband nicht über längere Zeit dem Sonnenlicht aus, damit die Farbe nicht verblasst.

• Vergessen Sie nicht, dass Leder durchlässig ist ! Ver- meiden Sie deshalb Kontakt mit fettigen Substanzen und Kosmetikprodukten.

• Wenn Sie mit Ihrem Lederarmband ein Problem haben, setzen Sie sich bitte mit Ihrem nächstgelege- nen Hamilton-Händler in Verbindung. Magnetfelder Um Funktionsstörungen bei Ihrer Uhr zu vermeiden, halten Sie diese bitte von Magnetfeldern fern, wie sie etwa von Magneten, Lautsprechern, Mobiltelefonen, Kühlschränken etc. ausgehen. Bedienungsanleitung Uhrwerk Ihre Uhr verfügt über ein automatisches Uhrwerk. Eine Schwungmasse im Uhrenmechanismus zieht die Zugfeder bei Bewegungen des Handgelenks auf. Die Gangreserve der Uhr beträgt dann etwa 60 Stunden. Bei Bedarf kann das Uhrwerk von Hand durch unge- fähr 30 Umdrehungen der Krone in der Position (I) im Uhrzeigersinn aufgezogen werden. Der transparente Gehäuseboden bietet Sicht auf das schöne Innenleben der Uhr. Die Hamilton Khaki Automatic X-Wind verfügt über drei fest- stellbare Kronen und zwei Knöpfe. Wichtig: Verschrauben Sie die Kronen

nach jeder Korrektur wieder in die Position (0), damit die Wasserdichtheit Ihrer Uhr gewährleistet ist. Einstellung der Uhrzeit

2. Krone vollständig in Position (III) herausziehen.

3. Zeit durch Drehen der Krone in die gewünschte

Richtung einstellen.

4. Krone wieder ganz eindrücken und festschrauben.

Einstellung von Datum/Wochentag

2. Krone in Zwischenstellung (II) herausziehen.

3. Krone gegen den Uhrzeigersinn drehen, bis das

gewünschte Datum, oder mit dem Uhrzeigersinn drehen, bis der gewünschte Wochentag erscheint. Dieser Vorgang sollte nicht zwischen 20.00 und 02.00 Uhr erfolgen.

4. Krone wieder ganz eindrücken und festschrauben.

Chronographenfunktionen Einfache Zeitmessung und Addieren von Zeiten

1. Betätigen Sie den Drücker B. Die Zeitmessung wird

2. Betätigen Sie erneut den Drücker B. Die Zeitmessung

wird gestoppt. Die verstrichene Zeit bzw. die erste Teilzeit kann über die Zeiger in den Zählern

und 6 abgelesen werden.

3. Wiederholen Sie diese beiden Schritte für jede

Teilzeit. Nach der letzten Teilzeitmessung zeigt der Chronograph die Gesamtzeit sämtlicher Etappen an.

4. Betätigen Sie den Drücker C, um die Zähler auf null

zu stellen.12 © HAMILTON 19/07/2013 Bedienungsanleitung Seitenwind (Crosswind) Die Khaki X-Wind ist mit einer Vorrichtung zur Berech- nung des Driftwinkels ausgestattet, die es dem Piloten erlaubt, die Seitenwinde während eines geplanten Flu- ges genau zu berechnen und abzuspeichern. . Den roten Pfeil des oberen innen liegenden Drehrings 9 mit Hilfe von Krone D auf 12 Uhr drehen. Den unteren innen liegenden Drehring

mit Hilfe von Krone E auf 0° bringen. . Über Kontrollturm oder Wetterkarte Informationen zu Windgeschwindigkeit und Windrichtung einholen. Beispiel: Windgeschwindigkeit: 40 mph Windrichtung: 70° Windrichtung (70) im Fenster mit dem oberen innen liegen- den Drehring

einstellen. . Den äußeren Drehring 8 so einstellen, dass der rote Pfeil auf ein Zehntel der Flug- geschwindigkeit zeigt. Beispiel: Fluggeschwindigkeit 180 mph – auf 18 einstellen. . Die missweisende Peilung des Flugzeugs anhand der geographischen Peilung berechnen: Die Abweichung (Var) ist ortsabhängig und kann anhand einer Luftfahrtkarte ermittelt werden. Beispiel: geographische Peilung: 30° / Abweichung (Var): 10° Missweisende Peilung: 30° + 10° = 40° Tn: geographische Nordrichtung | Mn: magnetische Nordrichtung | Var: Abweichung Liegt eine Abweichung (Var) in west- licher Richtung vor, wird sie zur geographischen Peilung hinzu gerech- net, um die missweisende Peilung zu ermitteln. Beispiel: 30° + 10° = 40° Liegt eine Abweichung (Var) in öst- licher Richtung vor, wird sie von der geographischen Peilung abgezo- gen, um die missweisende Peilung zu ermitteln. Beispiel: ° – ° = ° . Berechnung des Einfallswinkels des Seitenwindes (Crosswind Angle) Beispiel: Windrichtung: 70° Missweisende Peilung des Flugzeugs: 40° Einfallswinkel des Seitenwindes: 70° - 40° = 30° (Gegenwind) ° – ° = ° Gegen- wind (Headwind) ° – (° - °) = ° Rückenwind (Tailwind) ° – (° - °) = ° Gegenwind (Headwind)INSTRUCTION MANUAL 13

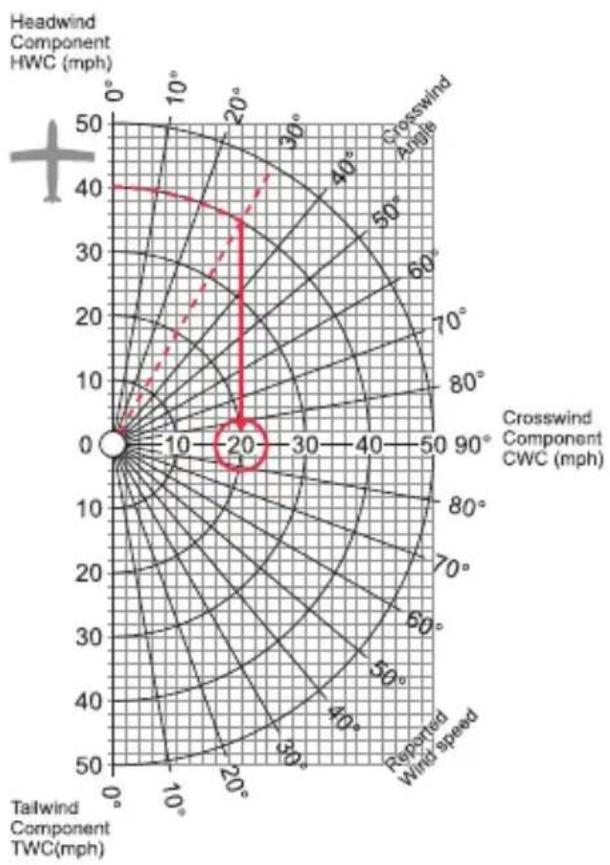

6. Berechnung des Seitenwindes: Mit Hilfe des Graphen

(Plastikkarte) den Schnittpunkt der Windgeschwindig- keit (Gegenwind/Rückenwind Komponente) (Head/ Tailwind Component) und des Einfallswinkels des Seiten windes (Crosswind Angle) ermitteln. Ausgehend vom Schnittpunkt den Wert der Seiten- windkomponente (Crosswind Component) von der horizontal verlaufenden Achse ablesen. Beispiel: Gegenwindkomponente (Headwind Component): 40 mph Einfallswinkel des Seitenwindes (Crosswind Angle): 30° Seitenwindkomponente (Crosswind Component): 20 mph

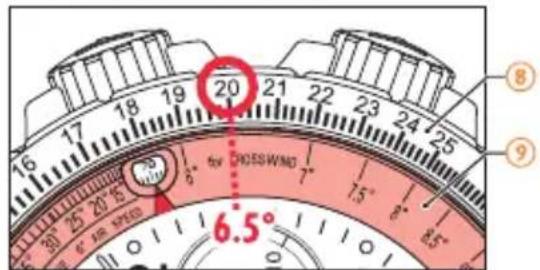

7. Berechnung des Abdriftwinkels:

Unter der auf dem äußeren Drehring 8 angegebenen Seitenwindkomponente (20) den angegebenen Wert von dem innen liegenden Drehring 9 ablesen. Beispiel: Abdriftwinkel: etwa 6,5°

8. Berechnung der korrigierten Richtung:
