KULLANIM KILAVUZU Khaki X-Wind Hamilton

Giriş Bakım ve Onarım

Tebrikler

Hamilton koleksiyonundan bir saat seçmeniz bizi çok mutlu etti. Size uzun yıllar sadakatle hizmet edecek küçük bir teknoloji haritası edindiniz. Bu saat en yeni teknolojiler kullanılarak üretilmiş ve satışa sunulmadan önce çok sıkı kontrollerden geçirilmiştir.

Resim açıklamaları

① Akrep
② Yelkovan
③ Saniye ibresi
④ 60 saniye sayacı
⑤ 30 dakika sayacı
⑥ 12 saat sayacı
⑦ Tarih/Gün
⑧ Dış döner çerçeve
⑨ İç üst döner çerçeve
⑩ İç alt döner çerçeve
D Ayar kolu: çerçeve ⑨
E Ayar kolu: çerçeve ⑩

A Ayarkolu:saat/tarih/gün

B Kronometreyi çalıştırma / durdurma basmalı butonu

© Kronometreyi sıfirlama basmalı butonu

Öneriler

• Hamilton marka saatiniz, tüm mikromekanik cihazlarda olduğu gibi en az iki yılda bir defa olmak üzere kontrol edilmelidir. Saatinizi yetkili bir Hamilton onarım merkezine ya da başka herhangi bir profesyonel saat servisine emanet ediniz.
• Saatinizin su geçirmezlik özelliğinin korunması için her kontrol esnasında saatinizin su geçirmezlik donanımlarının kontrol edildiğinden emin olunuz.
• Sudayken kurma koluna dokunmayınız.
• Tuzlu suya girildiğinde, tatlı suyla durulayınız.
• Nemli olduğunu fark ettiğinizde saatinizi kurutunuz.
• Muhafazası her açıldığında, saatinizin su geçirmezliğini yetkili bir Hamilton satıcısına ya da başka bir profesyonel saat servisine kontrol ettiriniz.

Su geçirmezlik

Saatinizin su geçirmezlik özelliği muhafazasının arkasında belirtilmektedir.

Anglo-Sakson ülkelerinde kullanılan su geçirmezlik ve basınç eşdeğerleri:

Ölçü birimi Mevcut su geçirmezlik kategorileri
atm (aşırı basınç) 3 5 10 20 100
psi 44 72,5 145	290	1450
ft * (fit)	100	165	330	660	3300

Metrik sistemleri kullanan ülkelerde kullanılan su geçirmezlik ve basınç eşdeğerleri:

Ölçü birimi Mevcut su geçirmezlik kategorileri
bar	3 5 10 20	100
m*	30	50	100	200	1000

* Fit ve metre olarak verilen suya dalma değerleri testler sırasında ISO 22810 standardına göre uygulanan aşırı basınç derecesine eşdeğerdir.

Deri kayışlar

Hamilton, deri kayışınızı olabildiğince uzun süre iyi durumda korumanız için aşağıdaki adımları izlemenizi önermektedir:

• Renginin kaçmaması ve deforme olmaması için su ve nemle temas etmesini önleyin.
• Renginin solmaması için doğrudan güneş ışığına maruz bırakmaktan kaçının.
• Derinin geçirgen olduğunu unutmayın! Bu nedenle yağlı maddelerle ve kozmetik ürünleriyle temas etmesinden kaçının.
• Deri kayışla ilgili bir sorununuz olduğu takdirde, lütfen en yakın Hamilton bayiine başvurun.

Manyetik alanlars

Kol saatinizin hatalı çalışmasının önüne geçmek için, miknatis, hoparlör, cep telefonu, buzdolabı gibi manyetik alanlara temas ettirmekten kaçının.

Kullanım Talimatları

Mekanizma

Saatiniz otomatik olarak kurulum düzeneğine sahiptir. Saatin mekanizması salınım yapabilen bir ağırlığa sahiptir ve bileğinizin hareketleri sayesinde bu salınım zembereğin kurulmasını sağlar.

Saatin enerji rezervi yaklaşık 60 saattir.

Gerekli olması halinde, kurma kolunu (I) konumuna getirdikten sonra saat ibreleri yönünde yaklaşık 30 defa döndürerek mekanizmanın manüel olarak kurulması mümkündür.

Kadranın şeffaf zemininden mekanizmanın hayran olunacak güzelliğinin görülmesi mümkündür.

Hamilton Khaki Automatic X-Wind saati, üç vidalı kurma kolu ve iki düğmeye sahiptir.

Önemli: Saatinizin sızdırmazlığının korunması amacıyla ve her türden düzeltme ve kurma işleminden sonra A, D ve E kurma kollarının (0) konumuna getirilmesi gerekmektedir.

Saatin ayarlanması

1. Kurma kolunun Ⓐ vidasını açınız.
2. Kurma kolunu (III) konumuna kadar tamamen çekiniz.
3. Kurma kolunu istenilen yöne çevirerek saati ayarlayınız.
4. Kurma kolunu tamamen ittikten sonra tekrar vidalayınız.

Gün/Tarih Ayarı

1. Kurma kolunun Ⓐ vidasını açınız.
2. Kurma kolunu (II) ara konumuna kadar çekiniz.
3. İstenen tarihin belirmesi için kurma kolunu saat ibrelerinin tersi yönünde ve istenilen günün belirmesi için saat ibreleri yönünde çeviriniz.
   Bu işlemi saat 20.00 ve 02.00 arasında gerçekleştirmemeye özen gösteriniz.
4. Kurma kolunu tamamen ittikten sonra tekrar vidalayınız.

Kronometre fonksiyonları

Tekli veya çoklu kronometre tutulması

1. Basmalı buton Ⓑ'ye basınız: kronometre çalışmaya başlar.
2. Basmalı buton Ⓑ'ye tekrar basınız: kronometre durur ve geçen süre veya birinci kısmı zaman ④, ⑤ ve ⑥ sayaçları ile gösterilir.
3. Her kısmı zaman ölçümü için bu iki aşamayı tekrarlayabilirsiniz. Sonuncu aşama tamamlandığında kronometre tüm aşamaların toplam süresini gösterir.
4. Sayaçları sıfırlamak için basmalı buton Ⓐ'ye basınız.

Kullanım Talimatları

Yan Rüzgar (Crosswind)

Khaki X-Wind bir sapma açısı hesaplayıcısı ile donatılmıştır ve pilotların programlanmış uçuşları sırasında karşılaşabilecekleri yan rüzgarları tam olarak hesaplama ve kaydetme olanağı sağlar.

1. Üst iç döner çerçevedeki ⑨ kırmızı oku saat 12 konumuna getiriniz. (D kurma kolu ile ayarlama). Alt iç döner çerçevesini ⑩ 0° olarak ayarlayınız. (E kurma kolu ile ayarlama).

10 11 12 1 2 30 9

90 70 5° 20° 15° MR SPEED 12 10

1. Rüzgarın hızını (şiddetini) ve rüzgarın yönünü (geldiği yönü) tespit eder. Bu bilgi meteoroloji haritası ya da

kontrol kulesinin verilerinden temin edilir.

Örn: Rüzgar hızı: 40 mph

Rüzgar yönü: 70°

Üst iç döner çerçeveyle ⑨ rüzgarın yönünü küçük pencerede (70) belirtir ( D kurma kolu ile ayarlama).

1. Dış döner çerçeve ⑧ üzerinde kırmızı okun karşısında uçuş hızını ondalık olarak belirtir.

Örn: Uçuş hızı: 180 mph – 18 belirtir.

17 18 19 5° 20° 15° 70° 6° for CR AVL SPEED 8

1. Coğrafi yön haritası üzerinden uçağın manyetik yönünü hesaplar. Doğal sapma (Var), bulunduğunuz yere göre farklılık gösterebilir, bu bilgi bir uçuş rotasından temin edilebilir.

Örn: Coğrafi yön: 30°

Tn: Gerçek kuzey | Mn: Manyetik kuzey | Var: Doğal Sapma

Tn Mn ↑ 40° 30° Var10°W

Doğal sapma (Var) batı değeri taşıyorsa, manyetik yönü hesaplamak için bu değer coğrafi yön haritası değerine eklenir.

Örn: 30^ + 10^ = 40^

Tn Mn ~15° 30° Var15°E

Doğal sapma (Var) doğru değeri taşıyorsa, manyetik yönü hesaplamak için bu değer coğrafi yön haritası değerinden çıkarılır.

Örn: 30^-15^=15^

1. Uçağın rüzgara olan açısından hesaplar (Crosswind Angle). Başka bir deyişle, uçağın kanat ekseni ve rüzgarın ekseni arasındaki dar açı.

Örn: Rüzgarın yönü: 70°

Uçağın manyetik yönü: 40°

Rüzgar açısı: 70° - 40° = 30° (pruva rüzgarı)

Kullanım Talimatları

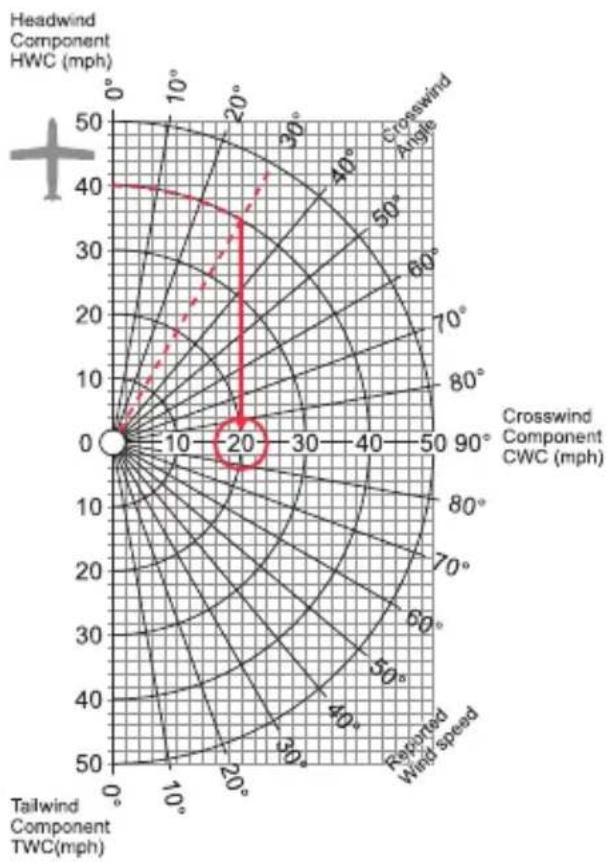

1. Yan rüzgar değerinin ölçülmesi:

Grafik (plastik kart) yardımıyla rüzgarın hızı (Head/Tailwind Component) ve rüzgar açısı (Crosswind Angle) gösterilir.

Kesişim noktasında, apsis (yatay eksen) üzerinden yan rüzgar değerini (Crosswind Component) okuyabilirsiniz.

Örn: Rüzgar hızı (Headwind Component): 40 mph Rüzgar açısı (Crosswind Angle): 30°

Yan rüzgar (Crosswind Component): 20 mph

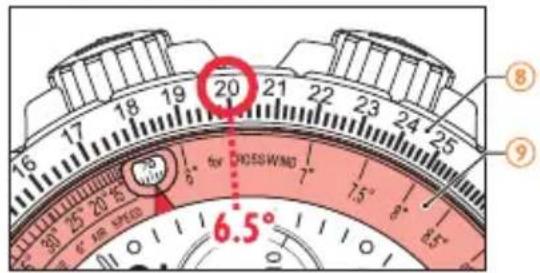

1. Sapma açısının hesaplanması:

Dış döner çerçeve üzerinden ⑧ yan rüzgar değerini (20) belirleyiniz ve iç çerçeve üzerinde ⑨ belirlenmiş değeri işaretleyiniz.

Örn: Sapma açısı: yaklaşık 6.5°

20 for CROSSWIND 6.5°

1. Düzeltilmiş yönün hesaplanması:

Eğer rüzgar sağdan esiyorsa, sapma açısını manyetik yön değerine ekleyiniz.

Eğer rüzgar soldan esiyorsa, sapma açısını manyetik yön değerinden çıkarınız.

Örn: Düzeltilmiş yön: 40^ + 6,5^ = 46,5^

Hafızaya almak için kurma kolu E yardımıyla alt iç döner çerçeve ⑩.

16 17 18 19 20 21 22 23 24 25 E for CROSSWIND 7° 7.5° 6° AIR SPEED 8.5° 10
